Передаточное число редуктора

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u₁₂ = ± Z₂/Z₁ и u₂₁ = ± Z₁/Z₂,

Где u₁₂ – передаточное число шестерни и колеса;

Z₂ и Z₁ – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u₁₆ = u₁₂×u₂₃×u₄₅×u₅₆ = z₂/z₁×z₃/z₂×z₅/z₄×z₆/z₅ = z₃/z₁×z₆/z₄

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Крутящий момент редуктора

Крутящий момент на выходном валу – вращающий момент на выходном валу. Учитывается номинальная мощность , коэффициент безопасности , расчетная продолжительность эксплуатации (10 тысяч часов), КПД редуктора.

Номинальный крутящий момент – максимальный крутящий момент, обеспечивающий безопасную передачу. Его значение рассчитывается с учетом коэффициента безопасности – 1 и продолжительность эксплуатации – 10 тысяч часов.

Максимальный вращающий момент – предельный крутящий момент, выдерживаемый редуктором при постоянной или изменяющейся нагрузках, эксплуатации с частыми пусками/остановками. Данное значение можно трактовать как моментальную пиковую нагрузку в режиме работы оборудования.

Необходимый крутящий момент – крутящий момент, удовлетворяющим критериям заказчика. Его значение меньшее или равное номинальному крутящему моменту.

Расчетный крутящий момент – значение, необходимое для выбора редуктора. Расчетное значение вычисляется по следующей формуле:

Mc2 = Mr2 x Sf ≤ Mn2

где Mr2 – необходимый крутящий момент; Sf – сервис-фактор (эксплуатационный коэффициент); Mn2 – номинальный крутящий момент.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:

• фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
• хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
• ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
• межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Определение передаточного числа редуктора

Суть способа — делаем метки маркером на фланце кардана и корпусе редуктора и ставим метку на колесе. Далее вращая колесо и считая сделанные обороты следим за метками на кардане и также считаем обороты кардана. В какой-то момент метки полностью совпадут. Соотношение оборотов кардана и обооротов колеса деленное на 2 — это и будет передаточное число главной пары или редуктора. (Деленное на 2, потому что )

, например на 20 оборотов колеса

сопадут

Одно колесо поднимаем в воздух, второе колесо этой же оси фиксируем от вращения в случае подъема на подъемнике.

Требующий наличие смотровой ямы, домкрата и определённых навыков.

Можно расчитать передаточное число путём вращения редуктора за одно ведущее колесо и подсчёта соотношения количества оборотов сделанных фланцем редуктора к количеству оборотов сделанных колесом.

Для этого необходимо: Заехать на смотровую яму, зафиксировать автомобиль противооткатным башмаком

поставить КПП в нейтральное положение, поддомкратить одно ведущее колесо (Внимание! если автомобиль имеет два ведущих моста, то подсчёт передаточного числа лучше производить на исправном мосту), и поставить метки (мелом) на колесе и на полу, так что бы они совпали. спускаемся в смотровую яму, и делаем аналогичную метку на фланце и корпусе редуктора

спускаемся в смотровую яму, и делаем аналогичную метку на фланце и корпусе редуктора.

Внимание! Обе метки (на колесе и на кардане), перед началом отсчёта должны совпадать. Следующий этап выполняется с помошником (хотя если нанести метку на колесе с внутренней стороны (со стороны редуктора), то можно обойтись и без помошника)

Один человек вращает поднятое колесо (в любую сторону), и в слух считает количество сделанных полных оборотов колеса,

Следующий этап выполняется с помошником (хотя если нанести метку на колесе с внутренней стороны (со стороны редуктора), то можно обойтись и без помошника). Один человек вращает поднятое колесо (в любую сторону), и в слух считает количество сделанных полных оборотов колеса, .

а второй человек в это время так же в слух, считает количество оборотов сделанных карданом. В случае если Вы будете вести подсчёты без помошника — Вам придётся самому одновременно считать обороты сделанные колесом и карданом.

Важно вести подсчёты до тех пор, пока обе метки не совпадут максимально точно (как были поставлены первоначально). В этот момент нужно остановить вращение колеса и запомнить / записать посчитанное количество оборотов сделанных колесом и фланцем редуктора

Чем точнее Вы добьётесь совпадения меток- тем точнее будет расчёт. Можете не сомневаться — на любом автомобиле данные метки рано или поздно совпадут максимально точно. Наибольшая вероятность что это произойдёт с 16 -го по 22 -й оборот колеса.

В итоге мы получили две цифры. 16 и 39 которые позволят нам определить передаточное число данного редуктора

Обратите внимание, что полученные цифры не являются передаточным числом или количеством зубьев главной пары этого редуктора- это всего лишь расчётные цифры. Внимание!!! При подсчёте количества сделанных оборотов колеса / фланца будьте максимально точны и внимательны!!! Малейшая ошибка (в количестве посчитанных оборотов) может привести к покупке не подходящего редуктора!!! Если сомневаетесь, лучше лишний раз повторите подсчёт

Передаточное число

Определение передаточного отношения выполняют по формуле вида:

U= n вх / n вых

• n вх – обороты входного вала (характеристика электродвигателя) в минуту;
• n вых – требуемое число оборотов выходного вала в минуту.

Полученное частное округляется до передаточного числа из типового ряда для конкретных типов мотор-редукторов. Ключевое условие удачного выбора электродвигателя – ограничение по частоте вращения входного вала. Для всех типов приводных механизмов она не должна превышать 1,5 тыс. оборотов в минуту. Конкретный критерий частоты указывается в технических характеристиках двигателя.

Области применения

Для начала, нужно определиться, для чего вам он вам необходим. Так как главное преимущество мотор-редуктора заключается в его компактность, простоте установке и дальнейшего обслуживания, он хорошо подходит для использования во многих отраслях. Наиболее часто он используется в технике медицинского предназначения, промышленных агрегатах, специальных приспособлениях, в миниатюрных следящих проводах и устройствах сбора и хранения информации. Мотор-редуктор – это самое распространенное средство автоматизации промышленных систем, систем регулировки процессов и их устройства. Все чаще его применяют в горнодобывающих областях, в обработке дерева и сельскохозяйственной деятельности.

Конструктивная специфика заднемостового редуктора

Колеса с зубцами зацепления, обеспечивающие передачу крутящего усилия на ведомые валы от ведущего, называются шестернями. Из-за того, что валы располагаются под разными углами, зубцы колес изготавливают специальной формы – это т. н. конические шестерни.

Спасибо за подписку!

Форма конуса, помимо основного назначения по передаче крутящего момента, обеспечивает также низкий уровень шума, что является преимуществом в плане удобства при эксплуатации легковой машины.

Ведущее колесо должно быть иного размера, нежели ведомые – лишь в этом случае будет обеспечиваться понижение передачи. В случае обеспечения этого требования несколько полных вращений ведомого вала будут соответствовать одному полному обороту ведущего – иными словами, имеет место снижение (редуцирование) скорости вращения. Есть ряд транспортных средств (вездеходы, например), где в редукторной коробке применяется серьезное снижение скорости вращения – таким образом, обеспечивается весьма невысокий темп передвижения, чтобы не увязнуть.

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.

Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.

Ремонт редуктора

Практические любые ремонтные работы с РЗМ «шестёрки», кроме замены сальника, связаны с демонтажем и разборкой узла. Поэтому, если в работе механизма были замечены характерные признаки неполадок, для дальнейших действий нужно подготовить определённый перечень инструментов:

• шестигранник на 12;
• набор рожковых ключей;
• упорные башмаки;
• домкрат;
• подставки под задний мост;
• ёмкость под масло.

Демонтаж редуктора

Снятие редуктора выполняем следующим образом:

1. Устанавливаем автомобиль на смотровую яму, подложив башмаки под передние колеса.
2. Подставив под сливное отверстие подходящую ёмкость, откручиваем пробку и сливаем масло.

Замена манжеты

Манжетное уплотнение РЗМ меняется при помощи следующих инструментов:

• головка на 24;
• вороток;
• молоток;
• плоская отвёртка.

Для замены сальника необходимо снять кардан со стороны редуктора и слить масло, после чего выполнить следующую последовательность действий:

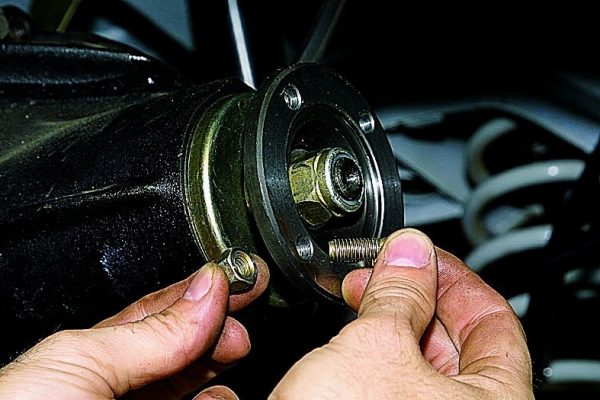

1. В два ближних отверстия фланца вставляем болты и накручиваем на них гайки.

Видео: замена сальника хвостовика на РЗМ «классики»

Разборка редуктора

Чтобы разобрать рассматриваемый узел, понадобятся такие инструменты:

• набор гаечных ключей;
• молоток;
• съёмник подшипников.

Для удобства проведения работы редуктор необходимо установить на верстак. Разборку проводим в следующей последовательности:

1. Откручиваем болт, которым крепится стопорный элемент левого подшипника.

Разборка дифференциала

После того как редуктор будет разобран, приступаем к снятию деталей с коробки дифференциала:

1. Съёмником стягиваем внутреннюю обойму подшипника с коробки.

Дефектовка деталей

Чтобы понять, в каком состоянии находится редуктор и составляющие его элементы, предварительно промываем их в солярке и даём ей стечь. Диагностика предполагает визуальный осмотр и выполняется в следующем порядке:

1. Осматриваем состояние зубьев шестерён главной пары. Если шестерни имеют сильный износ, выкрошенные зубья (хотя бы один), главная пара нуждается в замене.

Сборка и регулировка редуктора

Процесс сборки РЗМ предполагает не только установку всех элементов на свои места, но и их попутную регулировку. От правильности действий напрямую зависит работоспособность и срок службы узла. Процедура выполняется в следующем порядке:

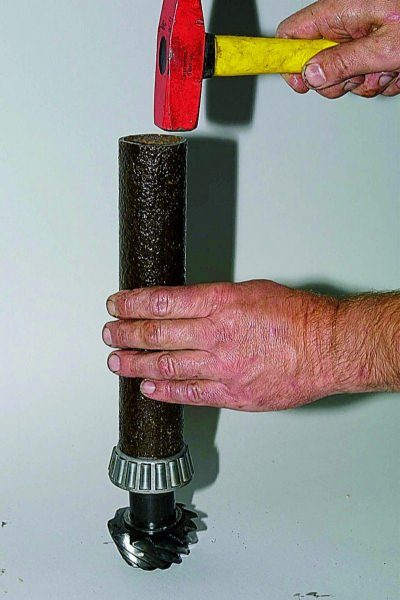

1. Подшипники дифференциала насаживаем на коробку с помощью наставки, после чего крепим планетарку.

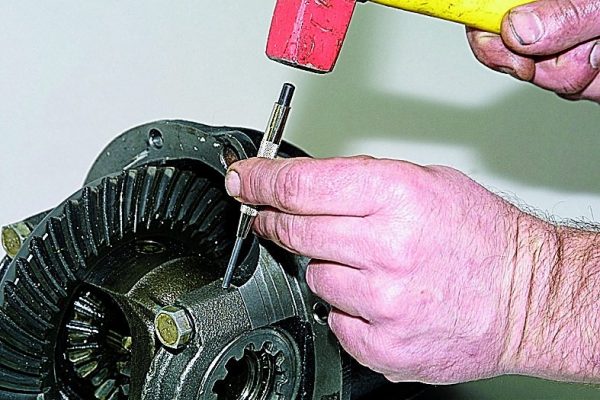

2. Полуосевые шестерни вместе с опорными шайбами и сателлитами обрабатываем трансмиссионной смазкой и монтируем в коробку дифференциала.
3. Вращаем установленные шестерни таким образом, чтобы можно было вставить ось сателлитов.
4. Замеряем зазор каждой из шестерён по оси: он не должен превышать 0,1 мм. Если же он больше, то ставим шайбы потолще. Шестерни должны вращаться от руки, а момент сопротивления вращению должен составлять 1,5 кгс*м. При невозможности убрать зазор даже с помощью толстых шайб, шестерни подлежат замене.

Видео: ремонт РЗМ на «классике»

Лучшим вариантом проведения ремонтных работ с редуктором заднего моста «шестёрки» будет специализированный автосервис, оснащённый соответствующим оборудованием. Однако и в домашних условиях можно устранить возникшие неисправности узла. Для этого потребуется подготовить необходимый инструмент и чётко следовать пошаговым инструкциям по разборке, ремонту, монтажу и регулировке редуктора.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u₁₂ = ± Z₂/Z₁ и u₂₁ = ± Z₁/Z₂,

Где u₁₂ – передаточное число шестерни и колеса;

Z₂ и Z₁ – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u₁₆ = u₁₂×u₂₃×u₄₅×u₅₆ = z₂/z₁×z₃/z₂×z₅/z₄×z₆/z₅ = z₃/z₁×z₆/z₄

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

• трение соприкасаемых поверхностей;
• изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
• потери на шпонках и шлицах;
• трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт. Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы

Высокое тепловыделение требует специальных установок для отвода лишнего тепла

Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

• по количеству заходов резьбы: однозаходные, многозаходные
• по направлению нарезки резьбы: правые, левые
• по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
• по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
• Зубчатые колёса разделяются на типы по следующим признакам:
• по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
• по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)

Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

Тип	Передаточное число	Частота вращения выходного вала об/мин	Номинальный крутящий момент на выходном валу Нм
редуктор	мотор-редуктор
Ч-20	МЧ-20	5 — 50	28 — 300	4
Ч-25	МЧ-25	6
Ч-31,5	МЧ-31,5	8
2Ч-40	МЧ-40	5 — 80	9,37 — 300	28 — 37
Ч-50	МЧ-50	50 — 70
1Ч-63, 2Ч-63	МЧ-63	5 — 80	7,5 — 300	95 — 135
1Ч-80, 2Ч-80, Ч-80	МЧ-80	150 — 280
Ч-100	МЧ-100	315 — 570
Ч-125	МЧ-125	615 — 1000
Ч-160	МЧ-160	1100 — 1900
Ч-200	МЧ-200	1600 — 3100
Ч-250	МЧ-250	2700 — 5700
Ч-320	МЧ-320	4400 — 10000
Ч-400	МЧ-400	6500 — 19000
Ч-500	МЧ-500	8200 — 33000
РЧН-180	МРЧН-180	12,5 — 50	20 — 90	1300 — 1800
РЧП-300	МРЧП-300	16, 25, 50	20 — 40	4200
