Переделка муравья под движок от мотоблока

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

  • Диски сцепления.
  • Прокладки для силовой установки и редуктора.
  • Гайки.
  • Патрубки.
  • Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

  • Диск сцепления – 400 руб.
  • Вал кикстартера – 1100 руб.
  • Передний амортизатор – 1600 руб.
  • Сальники редуктора – 100 руб.
  • Поршневая – 2500 руб.
  • Редуктор – 14000 руб.
  • Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

В части тюнинга советского аппарата Муравей чего только владельцы не придумают. Ведь зачастую это подкованные технически люди, которым нравится проводить время в гараже. Можно выделить несколько направлений:

  1. Снижение веса. Для этого потребуется убрать «лишнее» оборудование. К нему относится обвес в виде крыльев, капота и обтекателей, а также всё электрооборудование. Для перевозки грузов по селу летом это всё вряд ли потребуется.
  2. Увеличение отдачи от силовой установки . Для этого следует обрезать вал диностартера. Операция прибавит мощности и динамичности. Отдача при заводке выравнивается путём обрезки коленвала.
  3. Установка иных колёс. Спереди 4,5 – 9, а сзади 7 – 10. Проходимость и скорость увеличатся.
  4. Усовершенствование поршневой группы. Можно купить поршень с тремя кольцами и сделать дополнительное окно в цилиндре для подачи топливной смеси.
  5. Магнето и повышение эффективности системы охлаждения – это дополнительный тюнинг.

Главная задача при тюнинге – повысить надёжность и меньше ковыряться в деталях из-за поломок.

В части тюнинга мотора некоторые владельцы пошла на радикальные меры и устанавливают на мотороллер Муравей мдвигатель Лифан (Lifan 188f), который имеет объём в 400 куб. см. А мощность его – 13 л.с. Отличительная особенность данной сборки – вариатор и центробежное сцепление.

Центробежное сцепление не лучший вариант для грузового транспорта, поскольку при езде по пересечённой местности на гружённом мотороллере на низких скоростях возможно его проскальзывание. А это выводит его из строя.

Какие бывают переделки мотороллера «Муравей» на видео:

Мотороллер Муравей выпускался на Тульском машиностроительном заводе с 1959 по 1995 год. Его модификация или как сейчас принято говорить, рестайлинг, был проведен в 1983 году и обновленная версия получила обозначение Муравей 2М 01. Долголетие этому необычному трехколесному транспортному средству принесли, прежде всего, положительные качества, среди которых необходимо выделить:

  • универсальность;
  • доступная стоимость;
  • простой ремонт;
  • компактность;
  • маневренность.

Мотороллер ТМЗ Муравей был первым грузовым экземпляром мотоциклетной техники, серийно выпускаемой в СССР. Наличие грузовой платформы позволяющей перевозить 250 кг груза со скоростью 60 км/ч сделали Муравья очень востребованным. Достаточно отметить сферы, в которых он применялся:

  1. Перевозки внутри города, в том числе небольших партии продуктов для ресторанов, кафе и столовых.
  2. Внутризаводские перевозки, когда небольшие партии тех или иных комплектующих перемещались между производственными цехами.
  3. Транспортировка малых объемов строительных материалов, особенно в городских условиях.
  4. Выполнение перевозок внутри закрытых помещений, прежде всего сельскохозяйственного назначения (тепличные хозяйства, птицекомплексы, животноводческие фермы).

Для различных модификаций мотороллера ТМЗ Муравей применялись четыре варианта кузова:

  • открытый;
  • открытый уменьшенный (устанавливался на грузопассажирском варианте);
  • тент;
  • фургон.

Самым существенным недостатком необходимо отметить отсутствие какого-либо комфорта для водителя, который был вынужден проводить за рулем мотороллера практически весь рабочий день. Особенно трудно было работать в зимнее время, так как в отличие от двухколесных мопедов, скутеров и мотоциклов грузовой мотороллер Муравей эксплуатировался на госпредприятиях и зимой.

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

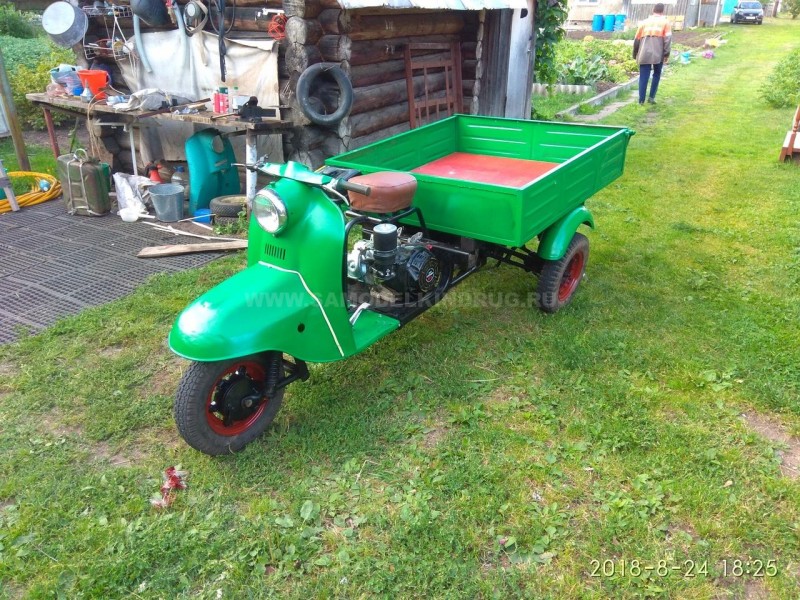

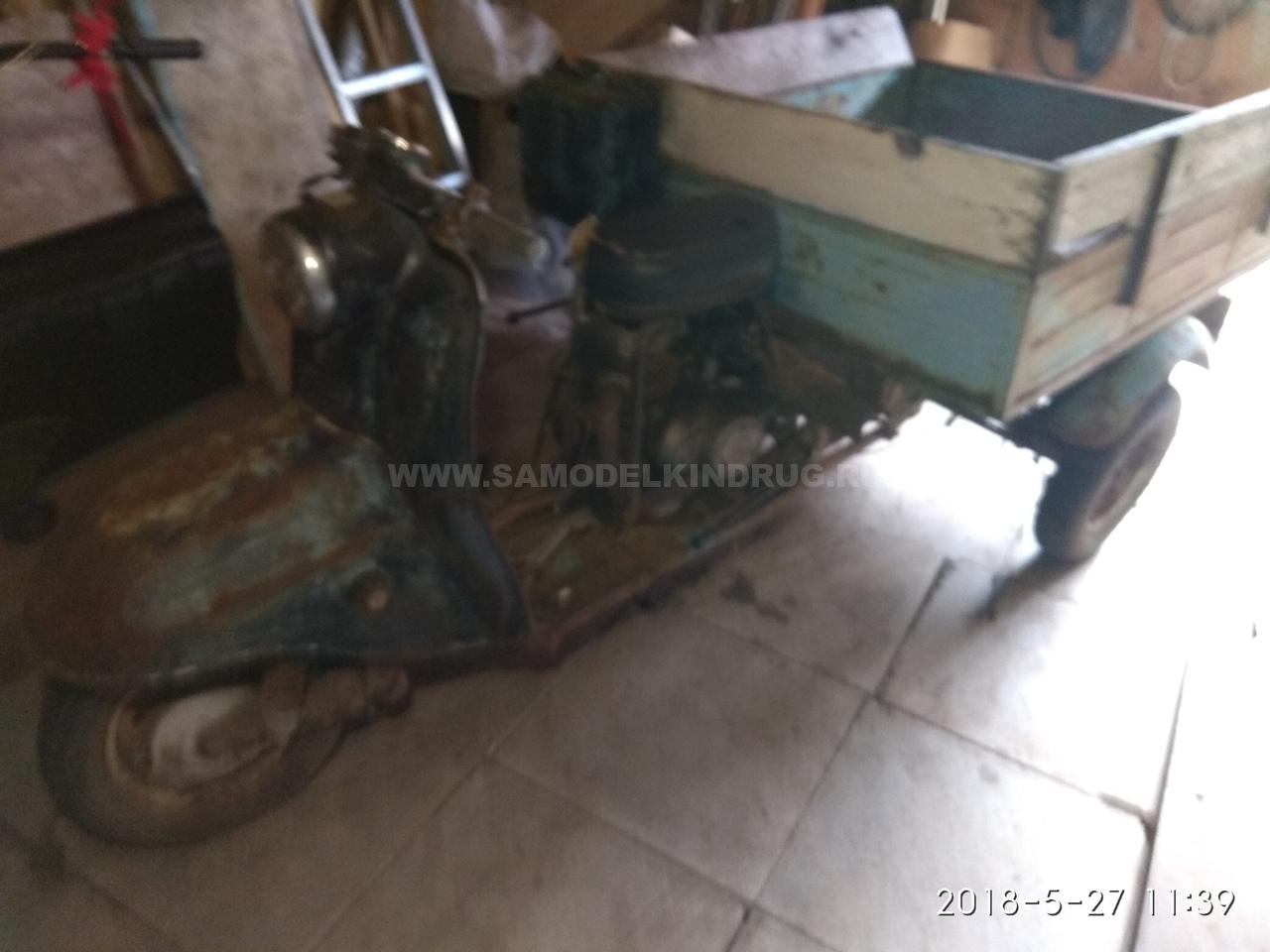

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

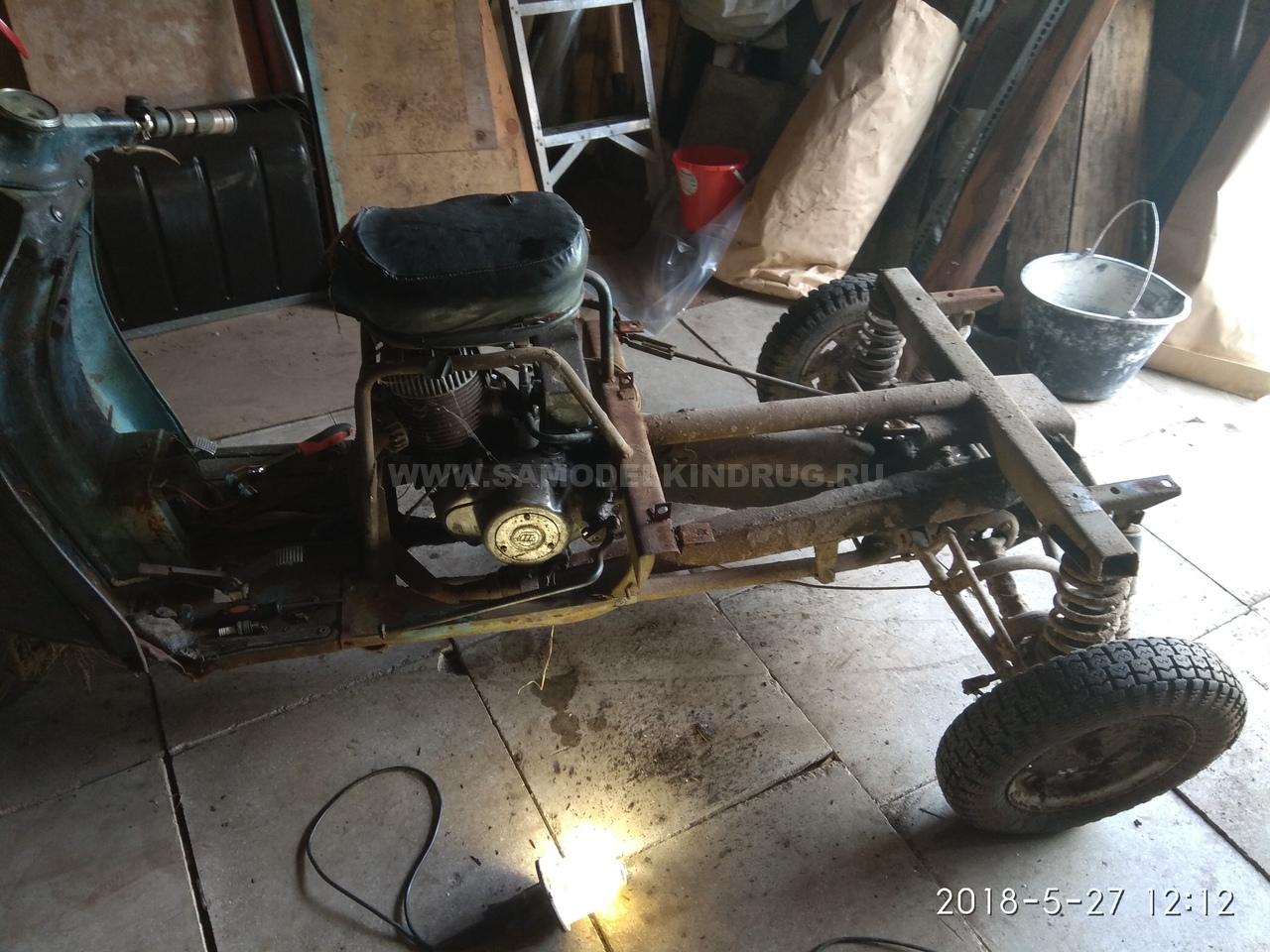

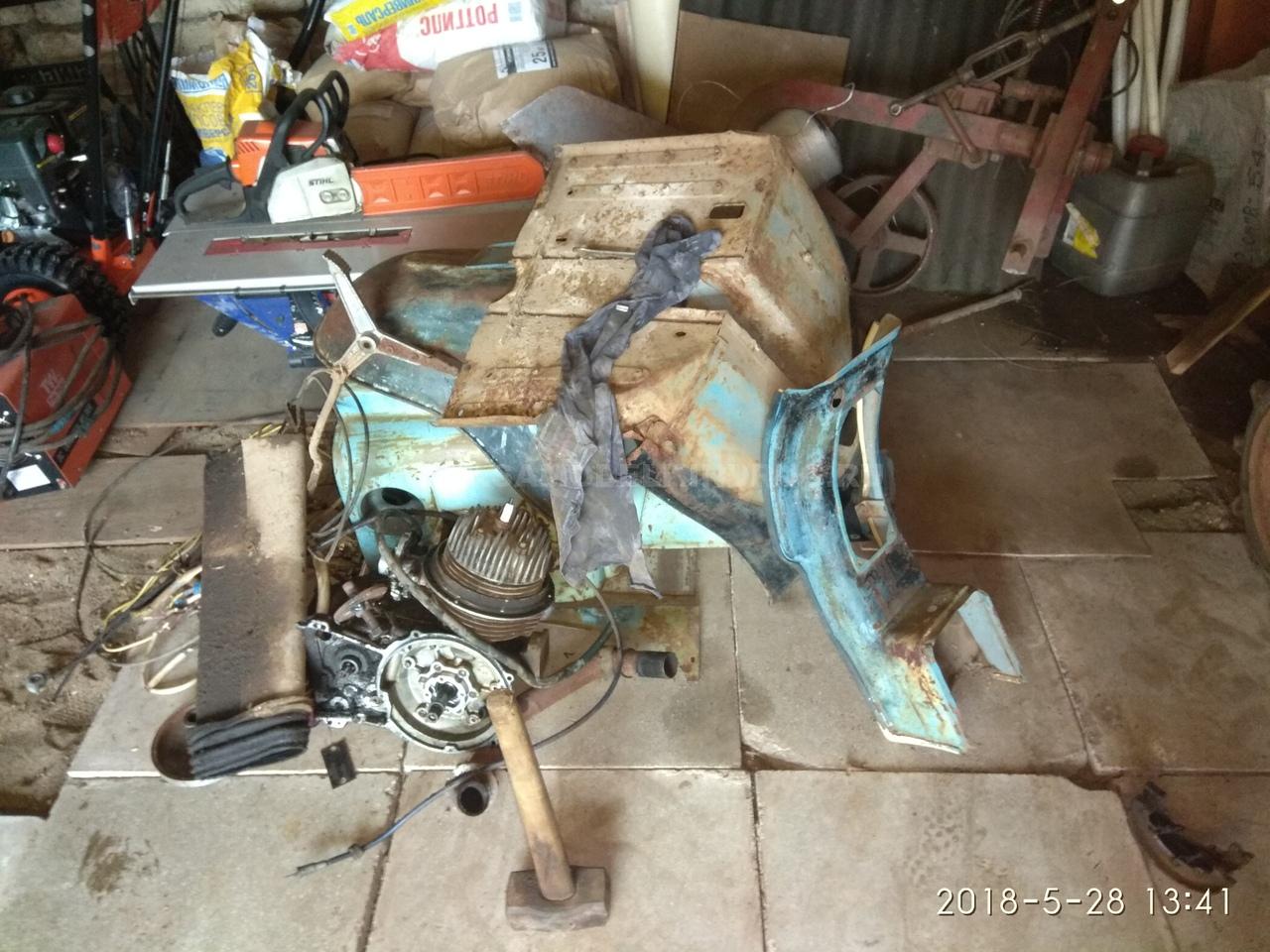

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

  1. мотороллер муравей 1981 г выпуска
  2. двигатель лифан 11 л/с бензиновый
  3. ремень
  4. ролик ВАЗ
  5. вал
  6. шкив 2 шт
  7. плита 10 мм

Инструменты

  1. сварочный аппарат
  2. УШМ (болгарка)
  3. набор гаечных ключей
  4. измерительный и слесарный инструмент
  5. дрель

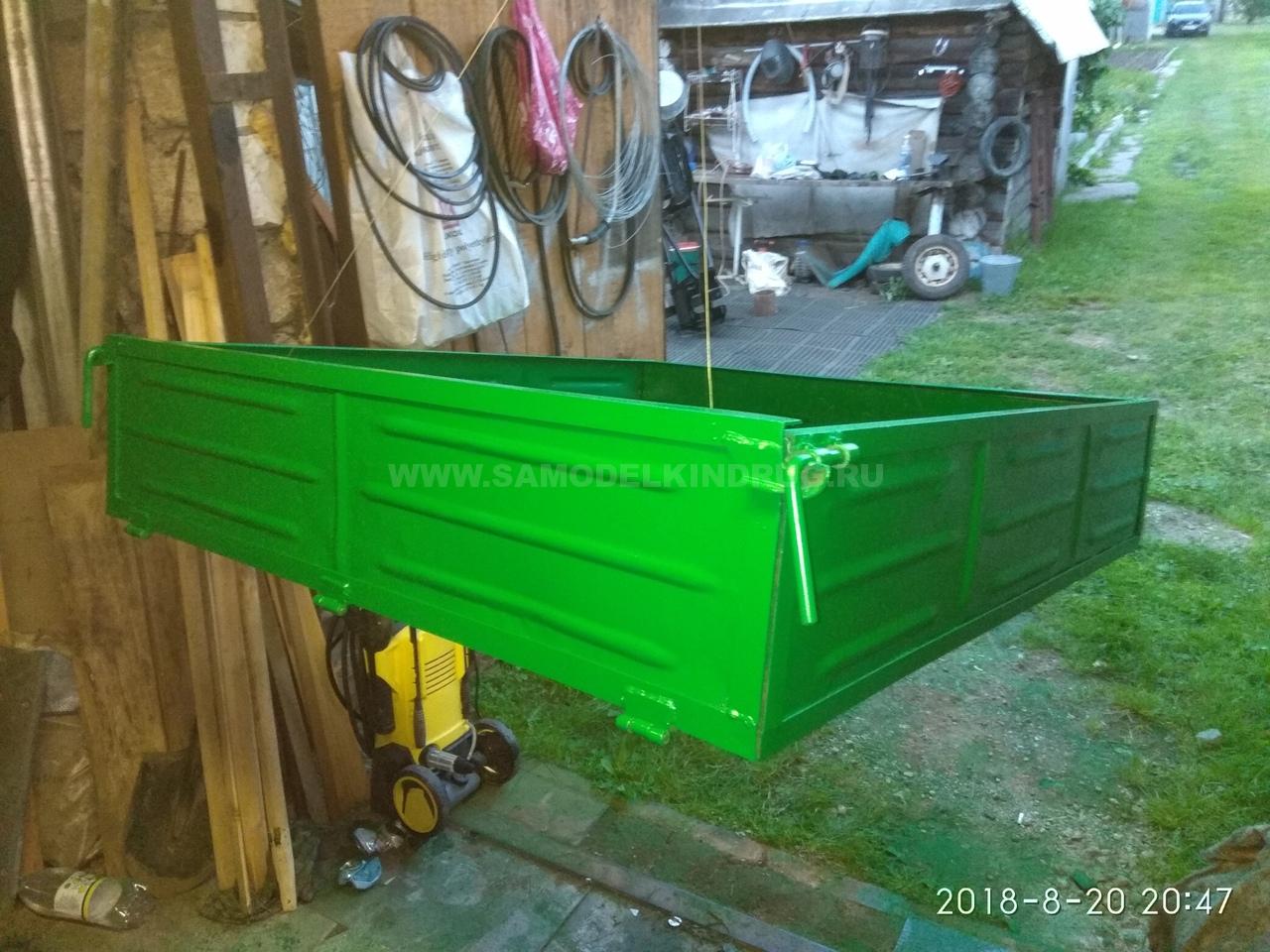

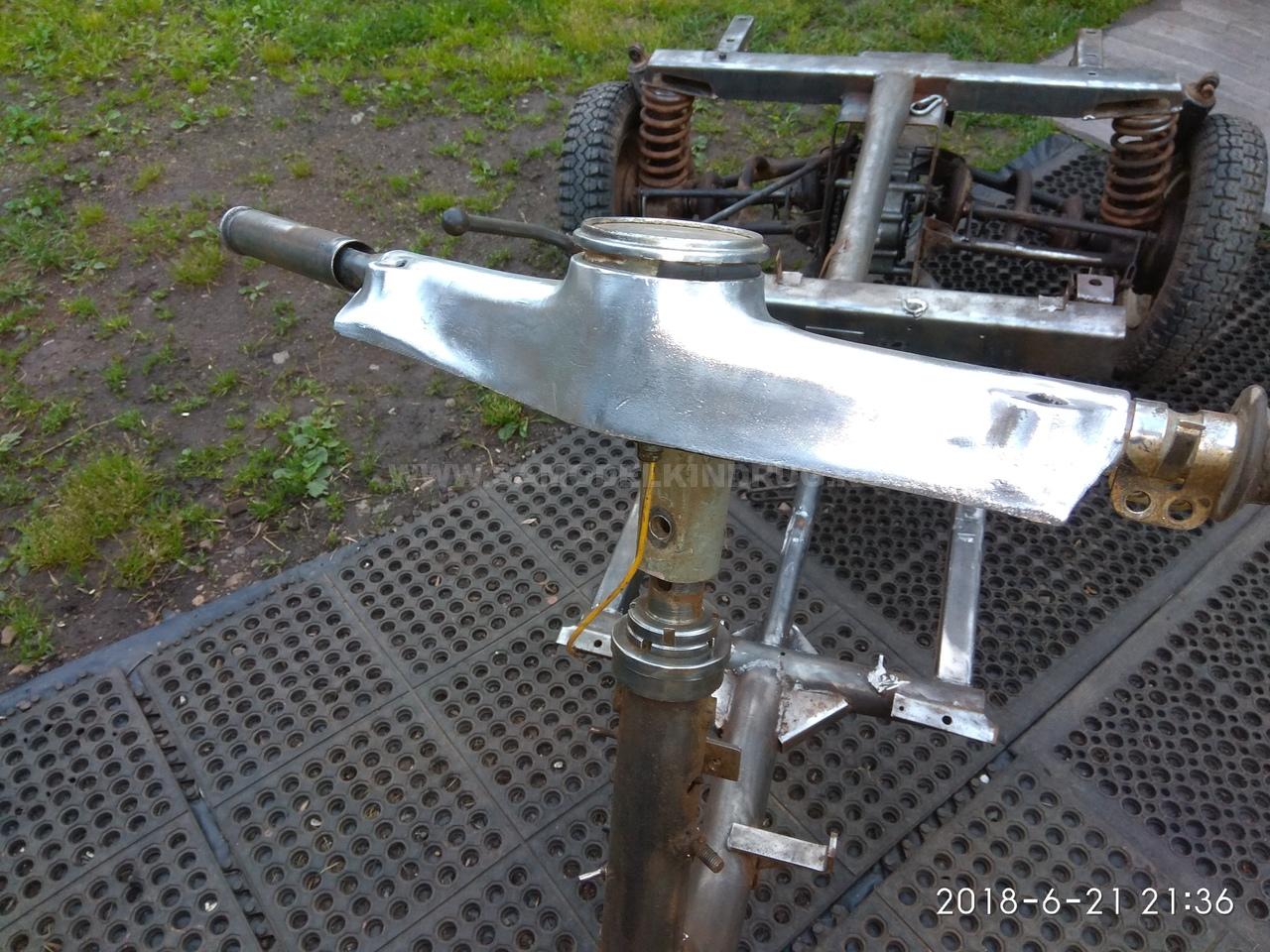

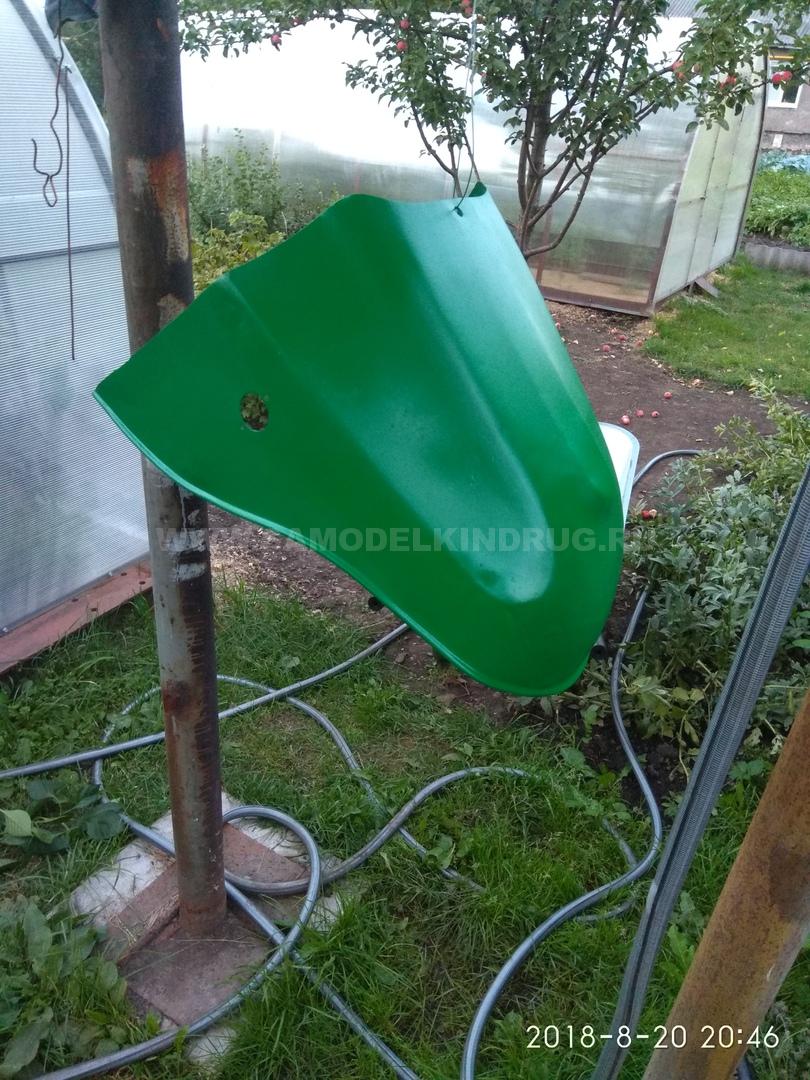

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

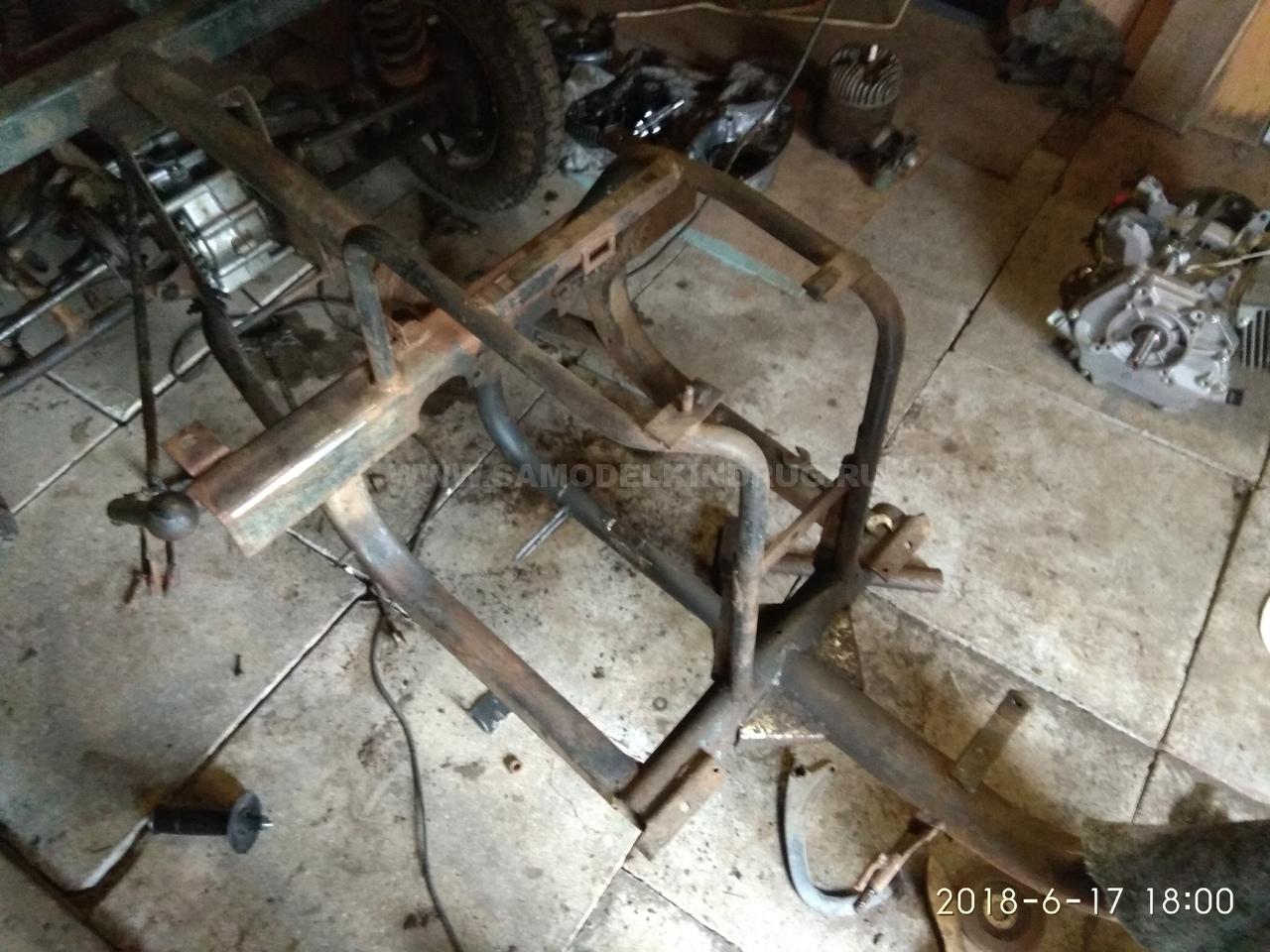

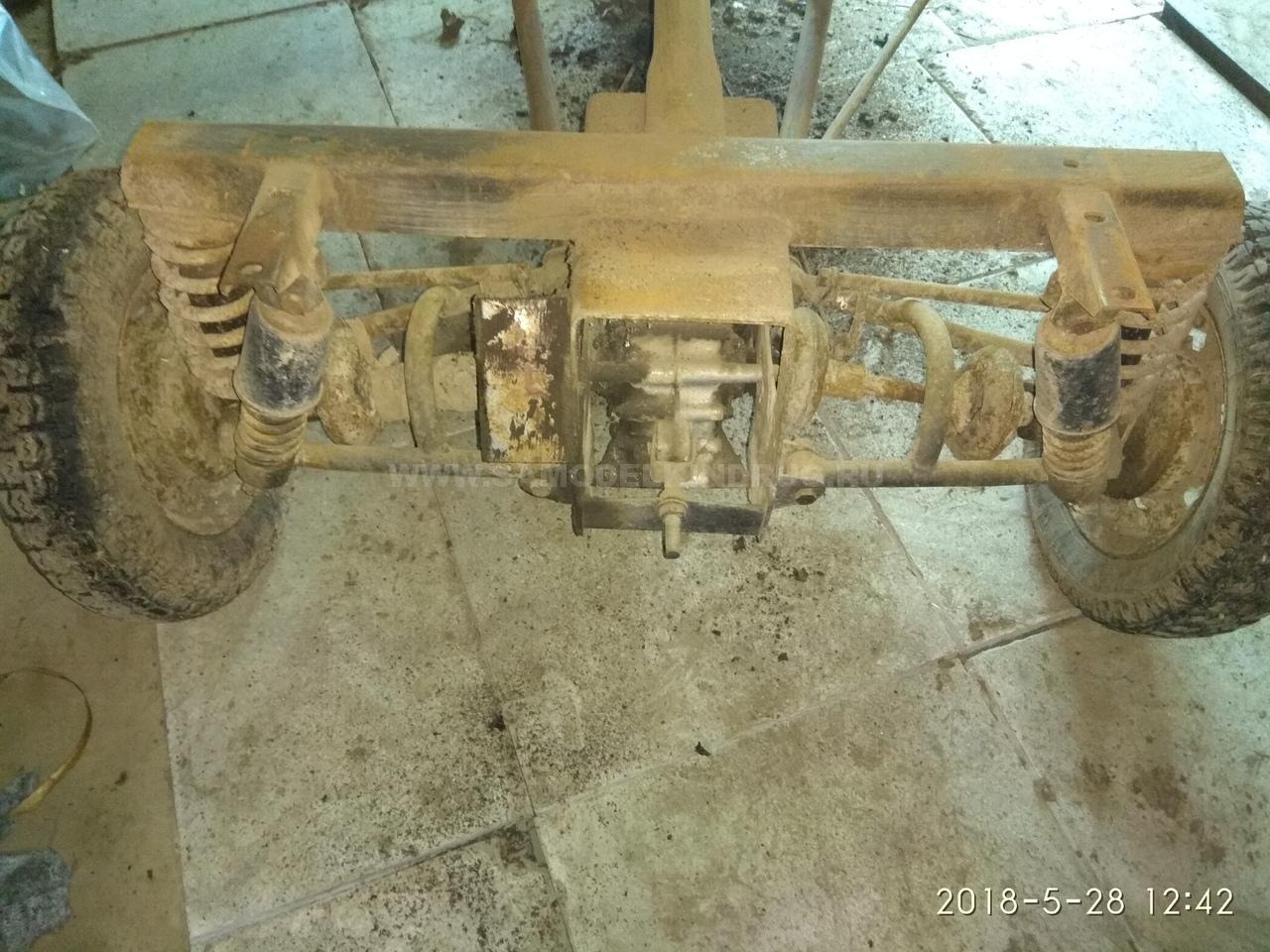

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

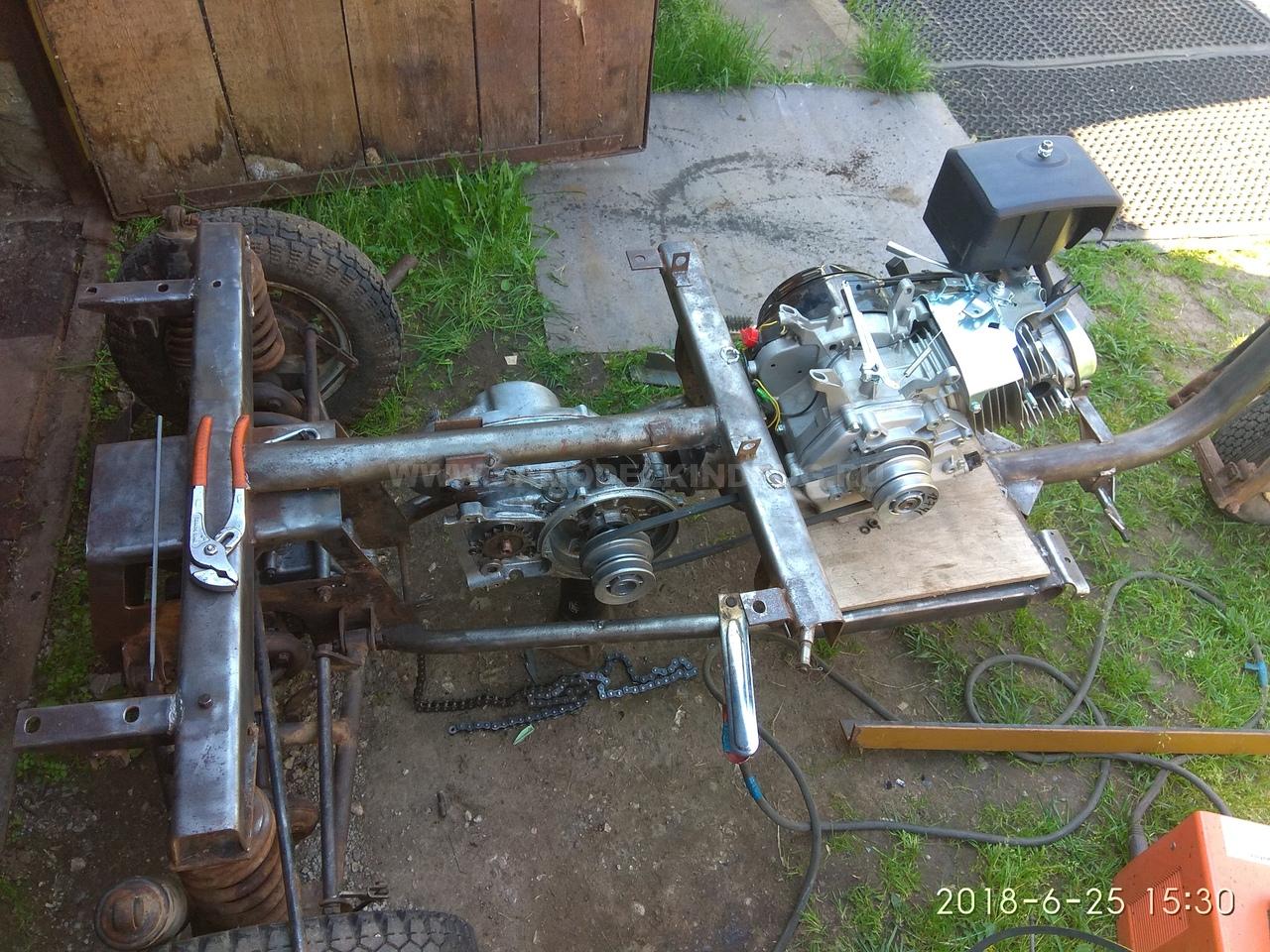

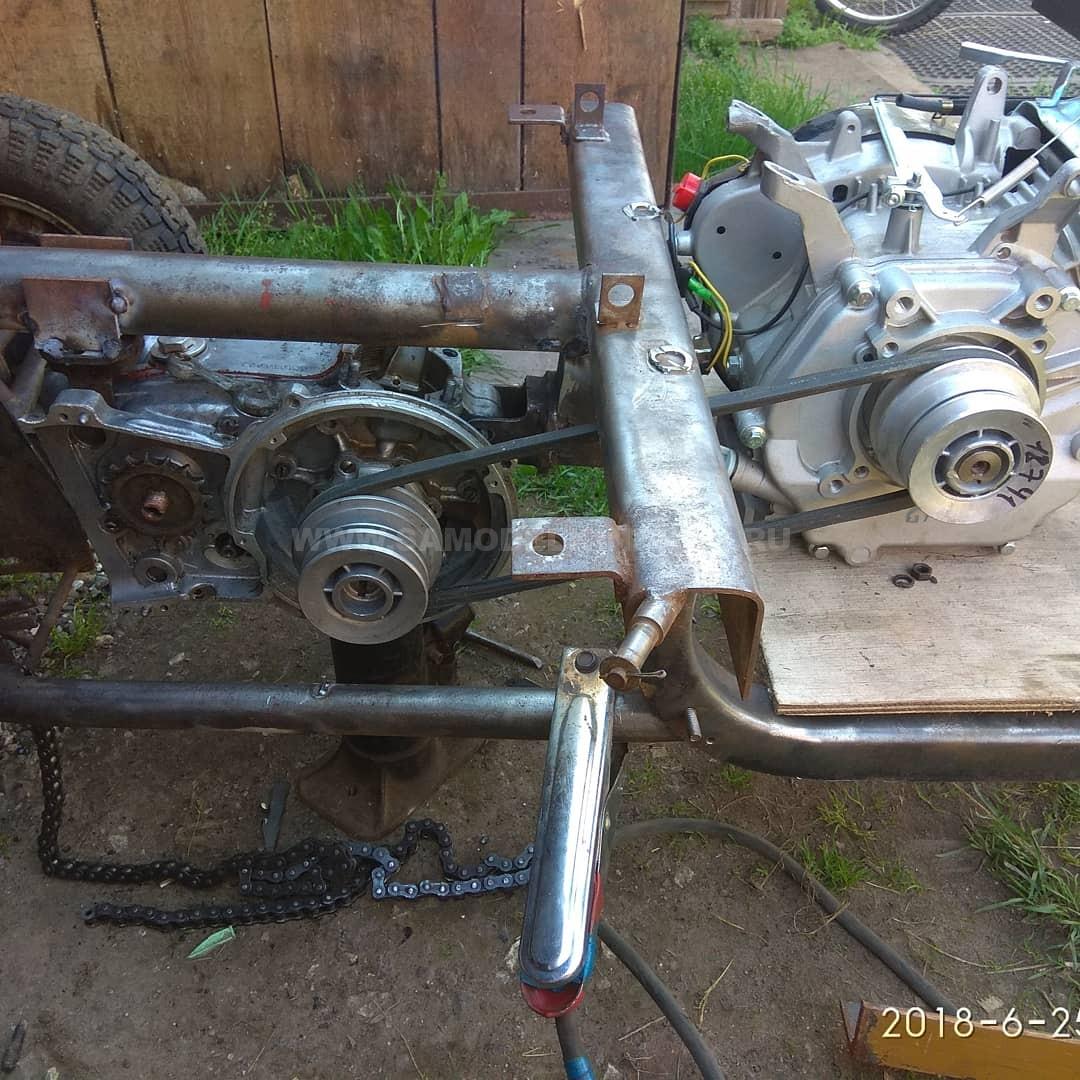

Использовав высокоточную рейку, был выставлен ДВС по шкивам, просверлены отверстия в плите и закреплен двигатель и установлен натяжной эксцентриковый ролик с «Рено Логан» (далее был заменен на ролик ВАЗ потому как он с бортиками которые не дают ремню соскальзывать)

Так же рекомендуем ознакомится с опытом Евгения Синицина Установка двигателя Lifan на грузовой мотороллер муравей.

Видео работы мотороллера.

Фотоотчет: Разборка двигателя мотороллера «Муравей»

Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.

Вынимаем из картера вал механизма кикстартера.

Моторная цепь оказалась сильно растянутой и подлежит замене.

Откручиваем фасонные гайки на нажимном диске сцепления.

Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.

Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.

Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.

Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.

Откручиваем четыре гайки и снимаем головку блока цилиндров.

Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак

Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.

Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»

Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.

Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.

Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.

А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.

Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.

Пример, где канал был перекрыт прокладкой:

Пример, где канал был перекрыт герметиком:

А теперь результаты:

Изношенный сальник.

Разрушенные ролики коренного подшипника.

Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.

Этапы сборки мотоблока из мотороллера

Для того чтобы собрать мотоблок из мотороллера, нужно разобрать само транспортное средство на составные части. В первую очередь понадобится двигатель, который нужно предварительно перебрать и привести в порядок. Затем из стального листа толщиной около 4 мм и железных водопроводных труб диаметром 40 мм сваривается опорная рама, на которой на трех опорах жестко крепится двигатель. Уже после этого на раме устанавливают карбюратор, магнето, воздушный фильтр и глушитель. Чтобы двигатель не перегревался, над ним должна быть смонтирована крышка, способная обеспечить его принудительное охлаждение.

Для мотоблока из «Муравья» могут пригодиться колеса от мотороллера. Они достаточно широки, чтобы обеспечить хорошее сцепление с почвой. Цепная передача делается с помощью привода, соединяющего двигатель с валами, имеющими фланцы, которые можно снять со старого комбайна. Подбором шестерен можно обеспечить отличную частоту вращения валов, но нижний картер на раме должен быть рассчитан аккуратно, чтобы рама доставала до земли. Управление производится с помощью металлической телескопической трубы, которую можно взять со сломанного пылесоса, что позволит регулировать высоту. Коробка передач предусматривает три положения, но рабочей будет только первая передача. Управление заслонкой карбюратора ручное.

Увеличение мощности мотоблока

  • замена шестеренчатой пары;
  • установка колес с большим диаметром.

Увеличение скорости первым способом достаточно сложный процесс. Поэтому без наличия знаний и навыков в данной области этого лучше не делать самостоятельно и обратится в специальный сервисный центр. Если есть необходимые навыки можно сделать замену самостоятельно. Так же, как и любая другая техника, мотоблок имеет несколько скоростных режимов, управляемых при помощи шестеренок. Мотоблок движется со скоростью от 2 до 15 км/час. На большей шестерне обычно 61 зубец, а на маленькой – 12. Для увеличения мощности мотоблока проводится замена шестеренчатых пар редуктора. Максимальной скорости добиться можно, увеличив количество зубьев на шестерне.

Как сделать, чтобы мотоблок ехал быстрее с помощью замены колес? У мотокультивторов стандартный размер колес 57 сантиметров.

Что бы увеличить скорость можно уставить шины диаметром 70,4 см, такая замена, поможет ускорить мотоблок в несколько раз. В случае если арки, в которые ставятся шины, позволят поставить колеса с большим диаметром, можно попробовать увеличить еще на несколько сантиметров.

Корпус

Создание корпуса является одним из сложных этапов. Подходящими материалами для этого является стеклопластик или стекловолокно. Можно применять и листовой металл, но искусственный обвес будет весить меньше.

Сначала из кусков пенопласта вырезается «болванка» корпуса, для чего потребуется разработать предварительный чертеж. На подготовленную форму наносится стекловолокно. Слоев будет несколько, поэтому между ними устанавливаются металлические крепления для последующей фиксации нового обвеса к раме. Чтобы каждый слой качественно скреплялся между собой, их промазывают дополнительно эпоксидной смолой. Корпус нужно качественно просушить, а затем прогрунтовать и покрасить.

После установки всех компонентов и подключения систем, нужно проверить работоспособность и обкатать транспортное средство, постепенно повышая нагрузку.

Мотороллер Муравей сегодня, к сожалению, уже снят с выпуска и продаж производителем. Однако приобрести подержанную модель все же представляется возможным.

Такие мотороллеры уже успели завоевать массу поклонников благодаря своим характеристикам. Больше грузоподъемности в сравнении с мотоциклами, доступная стоимость, удобство эксплуатации — все это делает модель приоритетной среди другой мототехники.

Установленный на заводе Motoblock «Ant» заводской сборки

Он производится отечественной промышленностью на предприятиях сельскохозяйственной техники. Это бензиновый двигатель на двухколесной платформе, способный как вращать колеса ходовой части, так и рабочие фрезы для обработки почвы. «Муравей» способен обрабатывать твердую и целину. В дополнение к фрезам можно установить плуг или холнер. Четырехтактный бензиновый двигатель составляет 7 лошадиных сил. Это позволяет вспахивать почву на глубину до 30 см. Топливный бак вмещает до 3,6 литра бензина, объем картера составляет 0,6 литра.

Трансмиссия представляет собой ременной привод и цепной редуктор с чугунным шкивом. Прямые скорости могут переключаться, движение назад обеспечивает только одну скорость. Двигатель имеет ручную систему запуска. Motoblock может обеспечить ширину вспашки до 80 см. Рулевую колонку можно регулировать как в вертикальной, так и в горизонтальной плоскости. В результате появляется довольно мощное и удобное для пользователя устройство. Единственный недостаток можно считать относительно высокой стоимостью, что делает большинство владельцев летних коттеджей и площадок предпочитают самостоятельно изготовить свою копию. Самодельный мотоблок будет стоить в несколько раз дешевле, а потребительское качество механизма мало чем отличается от его коллеги-сборщика.

Мотор «Зеленый муравей» — уникальная российская разработка

Конструкторами из России был изобретен мотор, отличительной особенностью которого стало отсутствие в конструкции коленчатого вала.

Отличительной чертой разработки становится новый способ для превращения поступательной энергии поршней во вращательную. Теоретически, работа такого мотора должна производиться на сниженных оборотах, с развитием большей степени крутящего момента, и оказываясь на треть более экономичным, чем ДВС.

Работа в теории. Конструкция прибора, предназначенного для отбора мощности от силовой установки в виде ДВС, не допускает нарушения существующих законов природы и основных принципов науки. В ходе осуществления проекта была реализована совершенно новая конструкция ДВС, не изменяющая принципы его работы, и не затрагивающая основ теории ДВС. Отличие будет состоять в методе передачи усилия в процессе работы, и заключается оно в физических законах, а не в теории мотора.

При помощи имеющейся теории мотора, происходит определение процессов, которые бывают в инерционных машинах, какими являются почти все существующие варианты конструкции. Дело в том, что направлении сил инерции в конструкции практически во всех местах одинаково с направлением, в котором прилагается усилие для работы, вследствие чего все действия будут преобразованы во вращение в одну сторону. Это делает справедливым указание в теоретической информации о моторе того факта, что почти вся эффективность устройства сосредотачивается в цилиндре, и представляет собой качество процесса работы, а вот КПД его существенно не зависит от примененного варианта конструкции. Но применение такой теории не возможно для машин безынерционного типа.

Не секрет, что основой для работы мотора любого типа становятся основные физические законы, что дает возможность объяснить разницу при помощи закона о сложении сил. Причиной того, что мотор может развивать большой крутящий момент с самого начала работы, становится тот факт, что электромагнитное поле как бы «тянет» за собой ротор, без образования инерционных сил. Результатом становится образование прямой передачи, наподобие редуктора. Возникает вопрос, почему такой же уровень крутящего момента не может развивать обыкновенный ДВС? Ответом будет то, что в нем поршню приходится толкать коленчатый вал, что вызывает образование сил инерции, действующих в таком же направлении. Как раз наличие своих сил инерции у механизма исполнения работы и становится причиной поглощения большей части имеющегося усилия. Иными словами, происходит передача работы на механизм исполнения, далее двигающийся уже самостоятельно.

Процесс распределения силы. Для кривошипно-шатунного механизма имеет место участие в ходе работы двух сил — процесса работы и процесса инерции. По той причине, что действие данных сил выполняется в одном и том же направлении, то, согласно закону об сложении сил с одним направлением, с разными точками приложения, только одна из них может выполнить полезную работу. Чем выше будет скорость вращения двигателя, тем больше станет инерционная сила всей конструкции, при неизменности значения силы работы. Несмотря на возрастание числа тактов, эффективность мотора остается на том же самом уровне. Повышение степени нагрузки на выходном валу не будет иметь никакого эффекта, за исключением увеличения потребления топлива.

Вторым доказательством может послужить опережение зажигания, используемого в большей части моторов. При его отсутствии происходит резкое снижение всех показателей. Объяснить это достаточно просто — имеет место передача такого усилия на поршень, убегающий уже самостоятельно по причине вращения коленвала. Происходит образование безопорной схемы, тогда как для совершения полезной работы следует иметь хотя бы одну точку опоры. Предлагаемый разработчиками тип отбора мощности от ДВС дает возможность устранения инерционных сил. Для этого требуется выполнить преобразование рабочего усилия поршня во вращение в две противоположные стороны, что станет причиной взаимоуничтожения возникающих сил инерции.

Итог. Метод работы данного механизма можно сравнить с использованием детской игрушки «юла», где имеется винтовой шток с ручкой из дерева, при нажатии на который происходит раскручивание механизма. Первое нажатие необходимо выполнить с большим усилием, после чего оно требуется в меньшей степени, но при постоянном совершении работы «ручкой» механизм будет сохранять постоянную скорость вращения.

Camp Jeep: когда в одном месте собираются самые крутые внедорожники

Смотреть все фото новости >>

1 Мотоблок на базе мотороллера Муравей

Для практичного и удобного использования мотоблока, его можно сделать из старого мотороллера Муравей. На такой технике будет удобно передвигаться по обрабатываемому участку, перевозить выращенный урожай, перегной, сельскохозяйственные инструменты, даже дрова, мусор и многое другое.

Благодаря своей практичности и экономичности расхода топлива, мотоблоки на базе мотороллера Муравей все чаще изготавливаются народными мастерами. Почитав отзывы о самодельных мотоблоках, можно прийти к выводу, что изготовить самому его будет не сложно и дешевле.

Фирменный мотоблок Муравей

1.1 С чего начинать изготовление агрегата?

Для начала необходимо найти старый мотороллер и определиться какого размера участки будут обрабатываться. От этого зависит мощность двигателя мотоблока. Мотороллер Муравей с двигателем от мотоблока переделывают под настоящий мотоблок по стандартной традиционной схеме:

  1. Рама.
  2. Двигатель.
  3. Ходовая часть на базе двух колес.

К транспортному средству — мотоблоку присоединяются второстепенные детали, которые могут очень пригодиться в дальнейшем использовании устройства:

1.2 Рама для мотоблока

На раме располагаются все элементы мотоблока. Конструкция рамы состоит из двух лонжеронов, которые выполнены из стальной трубы дюйм с четвертью. Передние и задние концы лонжеронов загнуты вверх, задние необходимо загнуть навстречу друг к другу, потом соединить сваркой. При изготовлении рулевого управления можно использовать мотоцикл «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

1.3 Двигатель мотоблока

При изготовлении такого агрегата можно использовать двухтактный бензиновый двигатель от мотороллера Муравей. Такой двигатель имеет принудительное воздушное охлаждение и это является несомненным плюсом при маленькой скорости движения во избежания перегрева. Двигатель сблокирован с четырехступенчатой коробкой передач. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока можно сделать глушитель своими руками, используя детали от заводского глушителя с мотороллера. Выпускной тракт располагается в сторону, а сам глушитель вставляется в выпускной цилиндр.

1.4 Цепной редуктор

С помощью двухступенчатого цепного редуктора можно снижать скорость вращения и наращивать крутящий момент, который передается от выходного вала силового агрегата на рыхлители или колеса.

Самодельный редуктор для мотоблока

1.5 Самодельные колеса

Передвигаться на таком механизме при рыхлении или в заснеженную пору будет трудно, если на нем будут установлены обычные колеса с мотороллера. Рыхлители, которые установлены на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. Для того чтобы увеличить сцепление колес с грунтом, на колеса нужно на них одеть самодельный бандаж. Такой бандаж можно выполнить из стальной полосы.

Ее сечение может быть разным, но оптимальным будет 90 на 5 мм. Грунтозацепы выполняются из уголка 25 мм и привариваются к стальной полосе. Чтобы избежать сползания грунтозацепного бандажа, к нему привариваются усики, которые загибаются во внутрь диска.

Дополнительная оснастка мотоблока

Хочется отметить, что большинство самоделок можно подразделить на несколько обширных категорий – стандартные навесные дополнения и капитальная реконструкция мотоблока, когда моторизированный агрегат будет выступать в качестве основы. Большинству дачников и садоводов-огородников доступны следующие усовершенствования для механизированных устройств обработки почвы:

  • снегоуборочная система;
  • система для перемещения сыпучих стройматериалов: песок, щебень и т. д.;
  • газонокосилка для стрижки газонов и удаления бурьяна;
  • система посадки и копки картофеля, которая значительно упрощает выращивание данной овощной культуры;
  • плуг и устройства для окучивания зелёных насаждений.

Но прежде чем усовершенствовать мотоблок, важно понимать, что устройство должно обладать достаточным запасом мощности. Хотя в большинстве случаев бензиновые и дизельные устройства ещё на стадии производства разрабатывались с запасом мощностных характеристик и домашнему мастеру просто глупо не воспользоваться этим

Если рассматривать мотоблоки, работающие от электричества, то они не всегда могут, подойди для экспериментов. Именно по этой причине самоделки применяются для оборудования, работающего на жидком топливе.

Это интересно: Способы увеличения скорости на мотоблоке — это важно знать

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

  • дифференциал от легкового автомобиля;
  • колеса от малолитражки;
  • звездочки и цепи от мотоцикла;
  • шестигранный полнотелый стальной профиль;
  • стальные уголки 50 мм;
  • жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

  1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
  2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
  3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
  4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Как переделать мотоблок

Усовершенствовать мотоблок многие владельцы желают для повышения комфорта во время работы. Самые часто встречающиеся модификации – это изготовление адаптеров и прицепов. Такой апгрейд позволяет расширить функционал мотоблока, потому что адаптер позволяет не только перевозить различные грузы, но и использовать мотоблок в качестве транспортного средства.

Усовершенствование мотоблока позволит создать целый мини-трактор. Адаптеры и прицепы могут иметь собственное рулевое управление, что намного удобнее, чем использовать руль от мотоблока. Есть много пошаговых фото-инструкций и видео, показывающих, как создать прицеп. Один из важнейших элементов такого устройства – рама, которая изготавливается из швеллера или труб. Колеса могут быть взяты от любого автомобиля, идеальный вариант – колеса от квадроцикла. Мосты можно взять от ВАЗ 21-09, их необходимо укоротить. Рулевая колонка может быть взята от того же автомобиля. Водительское кресло позволит производить работы с максимальным комфортом.

Кроме того, из мотоблока можно сделать мини-экскаватор, для создания которого необходима гидравлическая система. Такой экскаватор очень удобен для строительства на приусадебном участке, ведь он компактен и может проехать там, где тяжелая техника не сможет.

Мотор «Зеленый муравей» — уникальная российская разработка

Конструкторами из России был изобретен мотор, отличительной особенностью которого стало отсутствие в конструкции коленчатого вала.

Отличительной чертой разработки становится новый способ для превращения поступательной энергии поршней во вращательную. Теоретически, работа такого мотора должна производиться на сниженных оборотах, с развитием большей степени крутящего момента, и оказываясь на треть более экономичным, чем ДВС.

Работа в теории. Конструкция прибора, предназначенного для отбора мощности от силовой установки в виде ДВС, не допускает нарушения существующих законов природы и основных принципов науки. В ходе осуществления проекта была реализована совершенно новая конструкция ДВС, не изменяющая принципы его работы, и не затрагивающая основ теории ДВС. Отличие будет состоять в методе передачи усилия в процессе работы, и заключается оно в физических законах, а не в теории мотора.

При помощи имеющейся теории мотора, происходит определение процессов, которые бывают в инерционных машинах, какими являются почти все существующие варианты конструкции. Дело в том, что направлении сил инерции в конструкции практически во всех местах одинаково с направлением, в котором прилагается усилие для работы, вследствие чего все действия будут преобразованы во вращение в одну сторону. Это делает справедливым указание в теоретической информации о моторе того факта, что почти вся эффективность устройства сосредотачивается в цилиндре, и представляет собой качество процесса работы, а вот КПД его существенно не зависит от примененного варианта конструкции. Но применение такой теории не возможно для машин безынерционного типа.

Квадроцикл из «Муравья»: подвеска

От мотороллера можно использовать подвеску, в качестве передней или задней оси. Выбор делает мастер самостоятельно, но первый вариант предпочтительнее. Заднюю подвеску можно выполнить двумя способами:

  • Взять задний мост со старого автомобиля, а затем укоротить его под габариты квадроцикла. Недостатком такой конструкции является значительный вес.
  • Конструкция карданно-редукторного типа. На задней оси монтируется редуктор, к которому подводится привод.

Для квадроцикла нужна независимая подвеска, которая будет обладать высоким клиренсом. Ее рычаги фиксируются к раме при помощи болтов через сайлентблоки. Стойка передней подвески должна иметь наклон, так как в противном случае квадроцикл может перевернуться.

заводской сборки

Он производится отечественной промышленностью на предприятиях сельскохозяйственного машиностроения. Представляет собой бензиновый двигатель на двухколесной платформе, способный как вращать колеса ходовой части, так и приводить в действие фрезы для обработки почвы. «Муравей» способен обрабатывать жесткий и целинный грунт. Помимо фрез предусмотрена возможность установки на него плуга или окучника. Двигатель бензиновый четырехтактный мощностью 7 лошадиных сил. Это позволяет вспахивать почву на глубину до 30 см. В топливный бак помещается до 3,6 л бензина, объем картера 0,6 л.

Трансмиссия представляет собой ременную передачу и цепной редуктор с чугунным шкивом. Скорости при движении вперед можно переключать, движение назад предусматривает только одну скорость. Двигатель имеет ручную систему запуска. Мотоблок может обеспечивать ширину вспахиваемой полосы до 80 см. Рулевую колонку возможно регулировать как в вертикальной, так и в горизонтальной плоскости. В результате выходит достаточно мощное и удобное в использовании устройство. Единственным недостатком можно считать сравнительно высокую стоимость, что и заставляет большинство владельцев дач и участков предпочесть изготовление его аналога своими руками. Самодельный мотоблок обойдется в разы дешевле, а потребительские качества механизма будут мало отличаться от его собрата заводской сборки.
