Как поставить мотор от мотоблока на муравей

Как сделать самодельный мотоблок с редуктором от муравья

Цепной редуктор с двумя ступенями предназначается для снижения скорости вращения и повышения крутящего момента, передаваемого от выходного вала силового агрегата мотоблока на колеса или фрезы.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 —дистанционная втулка со шпоночным пазом; 12—эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.);

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников . Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.

Цена запчастей

Несмотря на то, что выпуск аппарата давно прекратился на него по сей день можно найти новые запчасти, которые выпускает промышленность. Некоторые детали импортные, некоторые идут в сборе. Комплектами поставляются:

  • Диски сцепления.
  • Прокладки для силовой установки и редуктора.
  • Гайки.
  • Патрубки.
  • Рычаги.

Необходимые детали можно отыскать в интернете по каталогам магазинов. Цены на запчасти мотороллера «Муравей» лояльные. Вот некоторые примеры:

  • Диск сцепления – 400 руб.
  • Вал кикстартера – 1100 руб.
  • Передний амортизатор – 1600 руб.
  • Сальники редуктора – 100 руб.
  • Поршневая – 2500 руб.
  • Редуктор – 14000 руб.
  • Ступица колеса – 2000 руб.

Судя по ценам аппарат более чем дешев в ремонте. Это является важным эксплуатационным свойством для людей на селе.

Основные недостатки мотороллера и его модернизация

Мотороллер Муравей, как и любая техника, кроме своих положительных качеств обладал и недостатками. При этом имеющиеся недостатки можно было отнести как конструкционным, изначально заложенным в устройстве, так и к эксплуатационным, возникающим в процессе работы техники.

По отзывам владельцев к конструкционным недочетам, которые требовали переделки или наиболее частого выполнения ремонта того или иного узла, следует отнести:

  • неудачная схема электрооборудования мотороллера, часто приводящая к выходу из строя составляющих (дина-стартера, реле-регулятора, катушка зажигания) особенно дождливую погоду;
  • непроработанное устройство КПП зачастую с некачественной заводской сборкой приводили к вылету во время работы 2 или 3 передачи. Для устранения владельцам приходилось изучать устройство самой коробки, а также как правильно разобрать, а затем собрать КП после ремонта;
  • небольшая разница в уровнях топлива между баком и камерой карбюратора приводила при малом наличии топлива в баке к работе на обедненной смеси или остановке двигателя.

Наиболее распространенными эксплуатационными недостатками считаются:

  • неустойчивое зажигание на Муравей требующее частых регулировок;
  • малый срок эксплуатации тормозных колодок;
  • потеря гидравлической жидкости амортизаторами, требующая для ремонта разборки, заправки и сборки амортизаторов;
  • нарушение работоспособности электрооборудования дина-стартера под воздействием грязи, воды, пыли. Ремонт выполнялся разборкой-сборкой, прозванием электросхемы с поиском и заменой вышедшего из строя элемента;
  • возникновение трещин в раме;
  • течь масла в КПП.

Очень часто, владельцы, приобретя опыт эксплуатации мотороллера Муравей, проводили модернизацию. Но прежде чем приступить к реализации изменений решались следующие вопросы:

  1. Сколько это будет стоить?
  2. Как будет выглядеть измененный Муравей?
  3. Как найти и собрать необходимые материалы для модернизации?
  4. Сколько будет весить мотороллер после переделки и как это повлияет на технические характеристики?
  5. Сколько уйдет времени на переделку?

После получения положительных ответов на данные вопросы выполнялись работы по изменениям. Мотороллер Муравей тюнинг, которого позволял придать ему дополнительные свойства, сводился к следующим основным переделкам:

  1. Установка самосвального кузова для перевозки сыпучих грузов.
  2. Изменение дизайна внешнего вида.
  3. Монтаж сцепного устройства, позволяющего работать с различными прицепными и полуприцепными устройствами и оборудованием.

Универсальность, стоимость и ремонтопригодность позволили мотороллер ТМЗ Муравей сравнивать по объемам выпуска и популярности с таким лучшими советскими моделями мототехники, как тяжелый и легкий дорожный мотоцикл для села .

В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.

Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем

Задний борт открывается как на обычном грузовике

В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров

Муравей с мотором от мотоблока 420 куб.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

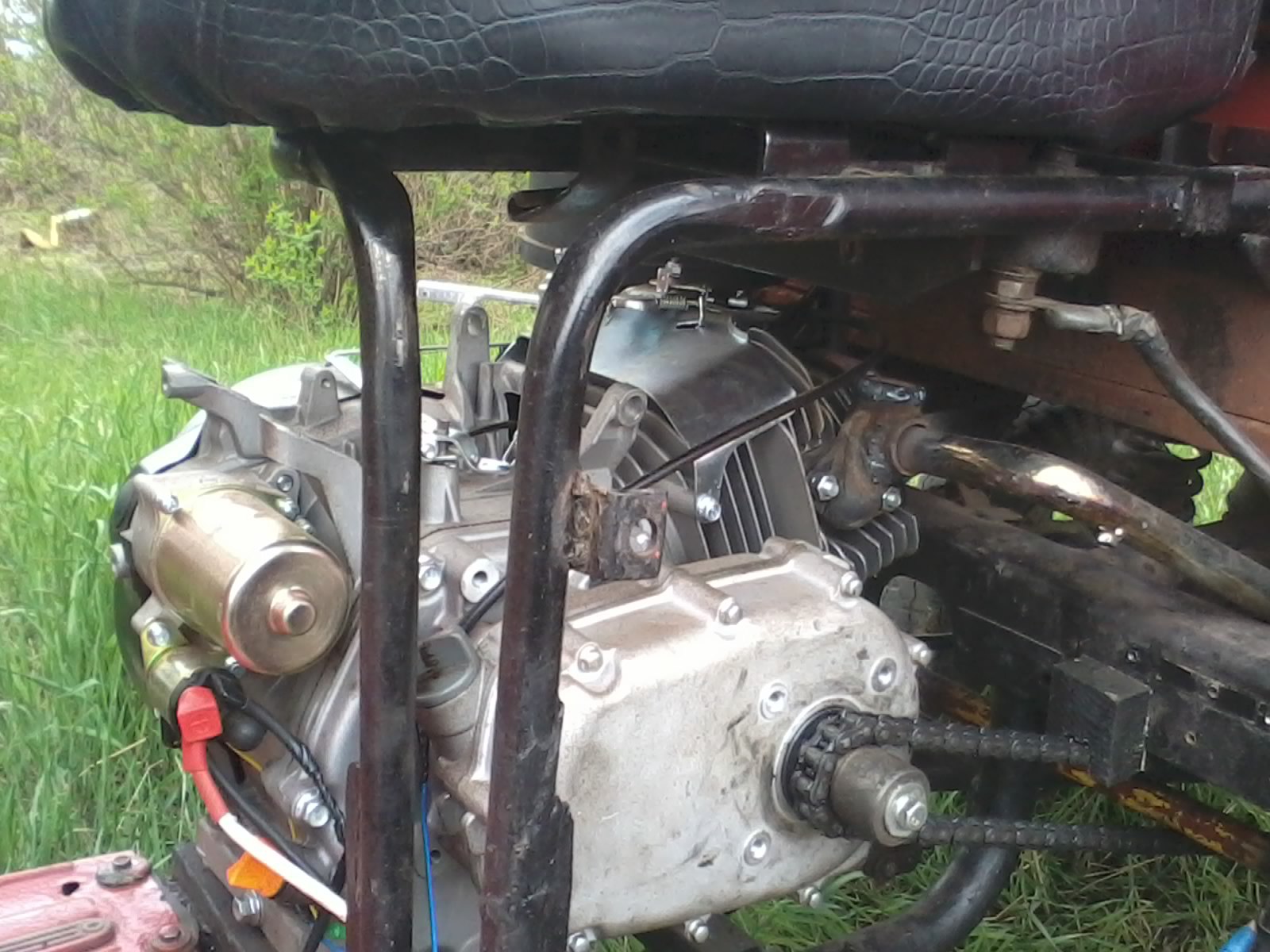

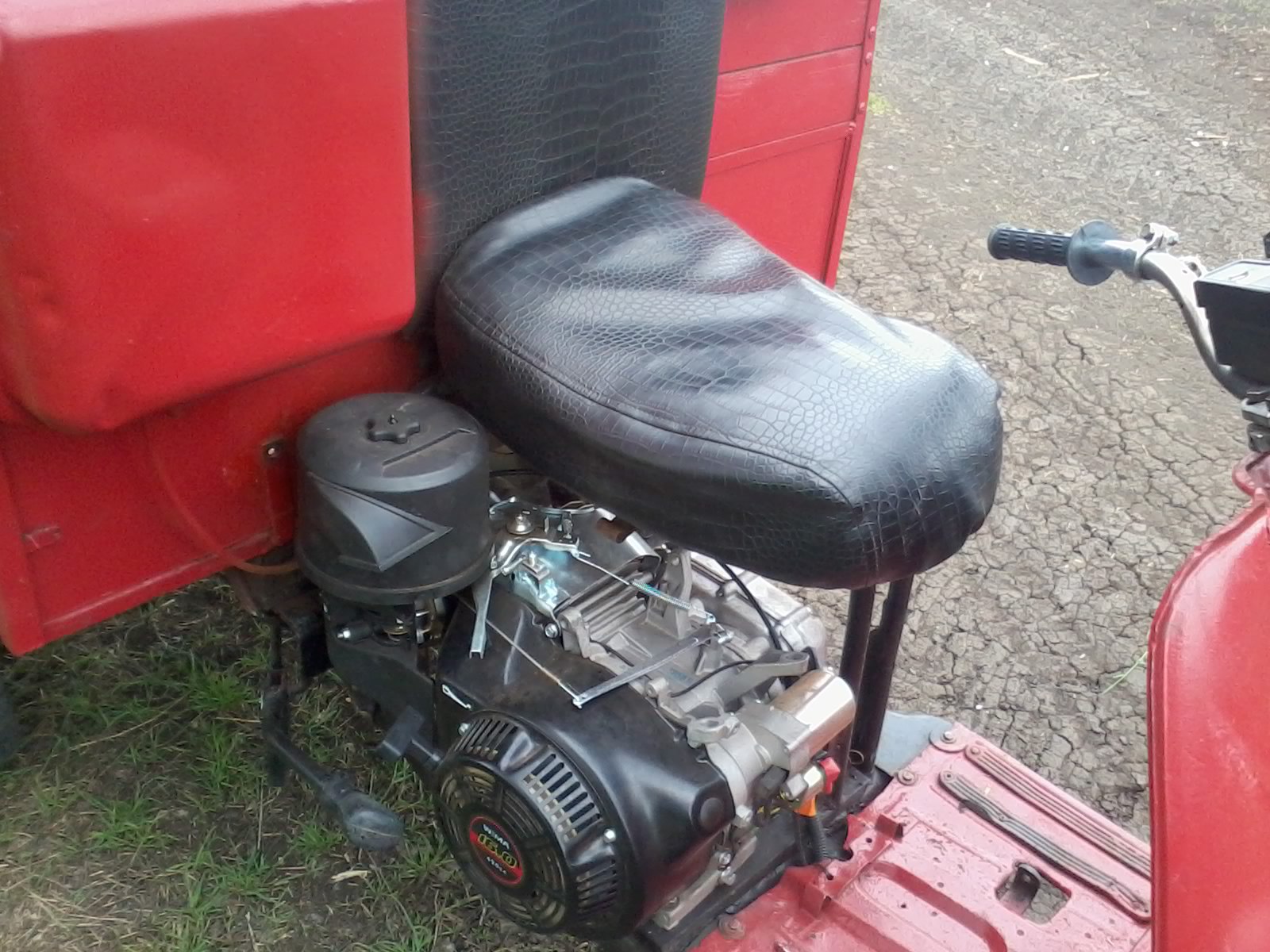

Здравствуйте друзья. Решил установить на мотороллер муравей двигатель Weima WM190FЕ-S. 16 л.c., с электростартером, объём 450 сс. Вот что получилось. Я очень доволен.

Вложение

а можно подробнее и видео если можно.

а можно подробнее и видео если можно.

Что конкретно интересует?

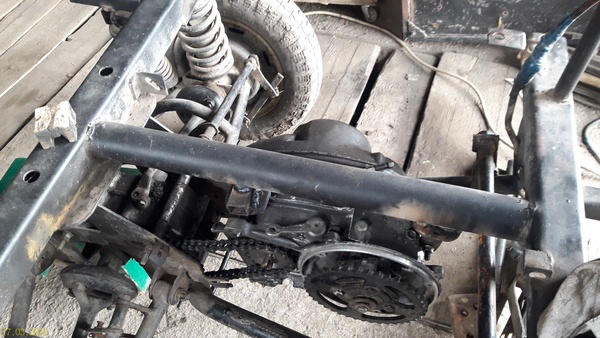

Родной движок — цепная передача справа с движка на редуктор. Здесь слева на движке, а дальше? Сцепление как реализовано? КПП как или 1 передача?

Родной движок — цепная передача справа с движка на редуктор. Здесь слева на движке, а дальше? Сцепление как реализовано? КПП как или 1 передача?

Фото примерно через неделю, видео сложнее. Сцепление центробежное (срабатывает от увеличения оборотов двигателя), (фото №1). Передача естественно одна. Передача крутящего момента с движка на редуктор будет по такому принципу (фото №2),(фото с нета, автор без обид).

Вложение

Родной движок — цепная передача справа с движка на редуктор.

В редукторе предусмотрена возможность развернуть привод с левой стороны. На мотоколясках к примеру стоит тот-же редуктор а привод с левой стороны. В корпусе стоит заглушка с противоположной стороны.

В редукторе предусмотрена возможность развернуть привод с левой стороны. На мотоколясках к примеру стоит тот-же редуктор а привод с левой стороны. В корпусе стоит заглушка с противоположной стороны.

Я в курсе. Спасибо за информацию.

цепи это фигня,надо так.

Вложение

Чем глубже колея,тем больше шансов что ты на трассе.

цепи это фигня,надо так.

Для моих задач цепи вполне подходят. Интересно, а чего Вы так думаете?

цепи это фигня,надо так.

Для моих задач цепи вполне подходят. Интересно, а чего Вы так думаете?

пыль,грязь,вода,растянулся,порвался.Кардану пофиг и по надежней будет.

Чем глубже колея,тем больше шансов что ты на трассе.

Всем привет. Подскажите пожалуйста, как регулировать холостые обороты на таком движке?

Вложение

Подскажите пожалуйста, как регулировать холостые обороты на таком движке?

Черным пластмассовым винтиком тот что стоит на заслонке газа,чтоб отрегулировать его надо будет лезть со стороны кузова,смотрит он в сторону клапанной крышки.

Черным пластмассовым винтиком тот что стоит на заслонке газа,чтоб отрегулировать его надо будет лезть со стороны кузова,смотрит он в сторону клапанной крышки.

Мужики всем здравия! Есть тут такие кто уже эксплуатирует муравьи с дивигунами от мотоблока? Собираюсь тоже переделать. И такой вопрос-а как с ментами быть? Отстанут? Моторас у меня без доков

И такой вопрос-а как с ментами быть? Отстанут? Моторас у меня без доков

Ну , раз он и так без доков . Какая разница , какой ДВС . Отстанут или нет , это на их усмотрение . Махнут рукой , значит повезло .

И такой вопрос-а как с ментами быть? Отстанут? Моторас у меня без доков

Ну , раз он и так без доков . Какая разница , какой ДВС . Отстанут или нет , это на их усмотрение . Махнут рукой , значит повезло .

А шасси то с доками. Короче узнаю в ГАИ.отпищусь.

Наконец мне удалось реализовать свою идею.

Самодельный мотоблок двигатель и коробка передач

В сборном состоянии мотоблок имеет достаточно компактные габариты. Для того чтобы еще более уменьшить общие размеры можно заменить детали на собственноручно созданный от двигателя глушитель. Он по своей сущности аналогичен заводским деталям. Для его изготовления необходимо применить части глушителя от транспорта «Вятка»

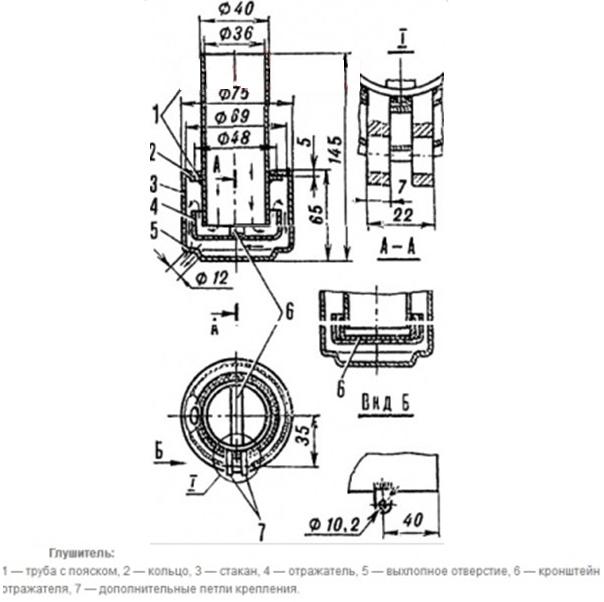

Важно отметить, что глушитель располагается в отверстии выхлопного цилиндра

Двигатель запускается при помощи кикстартера. Каждая передача переключается специальным рычагом, установленным на коробке с секторами. Ручки управления с навесными оснащениями держат газ и рычаги сцепления. Для того чтобы встроить муфты обгонного характера нужно удлинить редукторный вал приблизительно на 170 миллиметров. На конце левого вала прикрепляется ведомая звездочка.

В момент, когда происходит вращение вала, муфта активно воздействует на ролик и также заставляет его двигаться. При повороте мотоблока колесо с большим радиусом начинает перемещаться намного быстрее, нежели сам непосредственный вал. Именно благодаря рассматриваемым факторам во время поворота нет громких и звонких щелчков.

Для поддержания навесного оснащения используются культиваторные узлы. Они привариваются к швеллеру со стыками. Однако перед этим процессом их необходимо укоротить. Отверстия продольного вида крепятся к мотоблоку.

Основные недостатки мотороллера и его модернизация

Мотороллер Муравей, как и любая техника, кроме своих положительных качеств обладал и недостатками. При этом имеющиеся недостатки можно было отнести как конструкционным, изначально заложенным в устройстве, так и к эксплуатационным, возникающим в процессе работы техники.

По отзывам владельцев к конструкционным недочетам, которые требовали переделки или наиболее частого выполнения ремонта того или иного узла, следует отнести:

  • неудачная схема электрооборудования мотороллера, часто приводящая к выходу из строя составляющих (дина-стартера, реле-регулятора, катушка зажигания) особенно дождливую погоду;
  • непроработанное устройство КПП зачастую с некачественной заводской сборкой приводили к вылету во время работы 2 или 3 передачи. Для устранения владельцам приходилось изучать устройство самой коробки, а также как правильно разобрать, а затем собрать КП после ремонта;
  • небольшая разница в уровнях топлива между баком и камерой карбюратора приводила при малом наличии топлива в баке к работе на обедненной смеси или остановке двигателя.

Наиболее распространенными эксплуатационными недостатками считаются:

  • неустойчивое зажигание на Муравей требующее частых регулировок;
  • малый срок эксплуатации тормозных колодок;
  • потеря гидравлической жидкости амортизаторами, требующая для ремонта разборки, заправки и сборки амортизаторов;
  • нарушение работоспособности электрооборудования дина-стартера под воздействием грязи, воды, пыли. Ремонт выполнялся разборкой-сборкой, прозванием электросхемы с поиском и заменой вышедшего из строя элемента;
  • возникновение трещин в раме;
  • течь масла в КПП.

Очень часто, владельцы, приобретя опыт эксплуатации мотороллера Муравей, проводили модернизацию. Но прежде чем приступить к реализации изменений решались следующие вопросы:

  1. Сколько это будет стоить?
  2. Как будет выглядеть измененный Муравей?
  3. Как найти и собрать необходимые материалы для модернизации?
  4. Сколько будет весить мотороллер после переделки и как это повлияет на технические характеристики?
  5. Сколько уйдет времени на переделку?

После получения положительных ответов на данные вопросы выполнялись работы по изменениям. Мотороллер Муравей тюнинг, которого позволял придать ему дополнительные свойства, сводился к следующим основным переделкам:

  1. Установка самосвального кузова для перевозки сыпучих грузов.
  2. Изменение дизайна внешнего вида.
  3. Монтаж сцепного устройства, позволяющего работать с различными прицепными и полуприцепными устройствами и оборудованием.

Универсальность, стоимость и ремонтопригодность позволили мотороллер ТМЗ Муравей сравнивать по объемам выпуска и популярности с таким лучшими советскими моделями мототехники, как тяжелый мотоцикл М 72 Урал и легкий дорожный мотоцикл для села Минск 125.

Предыдущая запись Иж Юпитер 3 — технические характеристики, обзор
Следующая запись Иж Юпитер 4 — технические характеристики, улучшение

заводской сборки

Он производится отечественной промышленностью на предприятиях сельскохозяйственного машиностроения. Представляет собой бензиновый двигатель на двухколесной платформе, способный как вращать колеса ходовой части, так и приводить в действие фрезы для обработки почвы. «Муравей» способен обрабатывать жесткий и целинный грунт. Помимо фрез предусмотрена возможность установки на него плуга или окучника. Двигатель бензиновый четырехтактный мощностью 7 лошадиных сил. Это позволяет вспахивать почву на глубину до 30 см. В топливный бак помещается до 3,6 л бензина, объем картера 0,6 л.

Трансмиссия представляет собой ременную передачу и цепной редуктор с чугунным шкивом. Скорости при движении вперед можно переключать, движение назад предусматривает только одну скорость. Двигатель имеет ручную систему запуска. Мотоблок может обеспечивать ширину вспахиваемой полосы до 80 см. Рулевую колонку возможно регулировать как в вертикальной, так и в горизонтальной плоскости. В результате выходит достаточно мощное и удобное в использовании устройство. Единственным недостатком можно считать сравнительно высокую стоимость, что и заставляет большинство владельцев дач и участков предпочесть изготовление его аналога своими руками. Самодельный мотоблок обойдется в разы дешевле, а потребительские качества механизма будут мало отличаться от его собрата заводской сборки.

Аналоги — двигатель 1P39QMB

Китайскими разработчиками был создан аналог японского двигателя 139QMB — мотор с маркировкой 1P39QMB, который по своему внешнему виду полностью повторяет оригинал. Несмотря на всю схожесть, отыскать различия всё же можно: зазоры клапанов у 1P39QMB не регулируются. Аналогичная ситуация с карбюратором: перед непосредственной эксплуатацией он требует тщательной очистки и корректной регулировки. Китайские копии двигателей 139QMB, конечно, со своей задачей справляются, однако их основным назначением было снижение итоговой стоимости мототранспорта. Бюджетные варианты скутеров комплектуются именно такими версиями двигателей, которые хороши только для непродолжительных поездок на невысоких скоростях.

Перед началом эксплуатации обязательно проводят полноценную обкатку двигателя 1P39QMB. Оптимальный режим работы мотора начинается только после 2 тысяч километров пробега, однако спустя 10 тысяч километров все его технические характеристики падают, и он теряет в динамике и мощности.

Доделать раму и рулевую конструкцию.

Извините что так долго не появлялся. вообщем материал полностью собран и даже сделаны кое-какие работы. Мы укоротили передний мост и соединили его с задним(который сняли с муравья). сейчас нужно завершить работу над рамой, и переделать рулевой аппарат. как видно из фотографий: мы «распилили» рулевой аппарат муравья, и нижнюю его часть заменили самодельной. но проблема в том что колеса поворачивают на одинаковый угол. а это никуда не годиться. в приложенном рисунке показано что именно я имею ввиду. если мы поворачиваем влево то левое колесо должно поворачивать сильнее чем правое, и наоборот. решить данную проблему довольно просто. нужно вынести «карданчик», который мы прикрепили вместо отпиленной нижней части старого руля, за рулевые оси(сейчас он крепится к ним по средствам небольшого «флажка» и размещен перед ними). P.s. не хотел выкладывать новости без фото. А возможность появилась только сейчас.

  • 23478
  • 10 February 2013, 19:09

Приобрести квадроцикл может оказаться непосильной задачей для множества российских семей, но это не повод отказывать себе в удовольствии. Техника широко применяется не только для увеселительных целей, без нее трудно обойтись на охоте или рыбалке, где машина из-за своих габаритов попросту не пройдет. В деревне или на даче его можно использовать для транспортировки тяжестей, зацепить прицеп для перевозки навоза, соломы или урожая.

Не всегда есть возможность купить, зато всегда можно сделать квадроцикл своими руками, тем более это проще, чем кажется на первый взгляд. При этом есть возможность создать агрегат для удовлетворения исключительно ваших потребностей – сконструировать под личные нужды. Заводские модели не располагают таким качеством, поэтому не всегда могут соответствовать желаниям потребителя. Сейчас вы узнаете, как можно сделать квадроцикл из «Муравья»

самостоятельно, и что конкретно для этого понадобиться. Однако прежде чем начать, нужно рассказать о технических характеристиках мотоцикла, который послужит основой для создания вашего домашнего вездехода.

Цилиндр

В цилиндре к огорчению особо ничего на глаз не проверишь. Потому, осматриваем его зеркало на предмет повреждений и этим и ограничиваемся

Пример зеркала нового цилиндра

Пример зеркала после расточки

Кольца

При покупке новых колец воткните их в цилиндр (новый либо после расточки) и проверьте на просвет

  • Если кольца легли плотно — покупаем
  • Если кольца к зеркалу не прилегают — пробуем другие

Пример безупречного прилегания кольца к зеркалу («Муравей»)

После проверки на прилегание — одеваем кольца на поршень и замеряме щупом зазор меж кольцом и канавкой поршня.

  • Если зазор окажется больше 0,01-0,02 мм — пробуем другое кольцо
  • Если после нескольких испробованных колец зазор больше положенного — пробуем другой поршень

Поршень «Восхода» с зазором очевидно превосходящим все мыслимые нормы

Поршень «Муравья» с допустимым зазором

Особенности эксплуатации

Муравей-1 – техника среднего класса, разработанная с учетом разнообразных потребностей. Техника имеет настолько простую конструкцию, что ее можно обслуживать самостоятельно. Однако для того, чтобы избежать частых времяпровождений в гараже, необходимо пройти обкатку. Производитель рекомендует это сделать сразу после покупки изделия, или перед его первой полноценной эксплуатацией со 100-процентной нагрузкой. Обкатка необходима для того, чтобы оценить производительность устройства, подвергая его щадящей нагрузке. Это позволит приработаться всем деталям, которые таким образом как следует притрутся и адаптируются под конкретные условия работы. Итак, обкатку следует проводить в несколько этапов:

Проверка состояния важных узлов и агрегатов. При необходимости можно залить масло и топливо, но только проверенных брендов
Первый запуск двигателя

Важно, чтобы он поработал на холостых оборотах хотя бы в течение 40-50 минут.
Во время работы мотора на холостых не помешает проверить механизм переключения коробки передач. К тому же, это позволит оператору адаптироваться особенностям работы КПП

Можно сказать, что эта процедура носит познавательный характер. То же самое касается и проверки остальных узлов и систем, которые перед первой эксплуатацией должны быть в исправном состоянии.
Первая эксплуатация – предполагает использование мотоблока в его основной среде. А именно, речь идет об обработке почвы разными способами. К примеру, допускается культивация, окучивание, вспахивание, скашивание, посадка корнеплодов и других овощных культур, перекачка воды, транспортировка грузов и другие виды работ. В целом, можно выполнять абсолютно все. Но при этом важно помнить, что нагрузка на мотоблок не должна превышать 50% от максимальной нагрузки. Ее пиковое значение обычно указывается в руководстве пользователя.
Еще один важный момент – в течение обкатки регулярно проверять уровень масла и топлива, а также проверять днище мотоблока на случай возможных утечек. Утечки – это обычное явление, особенно если новая техника еще не адаптирована к среде, в которой будет постоянно использоваться.
Обкатка длится в среднем 10-15 часов. Ее можно закончить и раньше, если нагрузка превышала 50%. По завершении обкатки необходимо произвести контрольный технический осмотр устройства, и при необходимости залить масло и топливо.

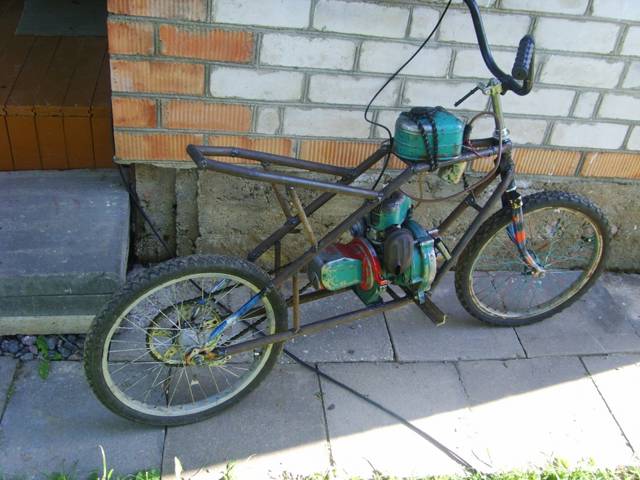

Многофункциональные самоделки из двигателя мотоблока

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

Многофункциональные самоделки из двигателя мотоблока

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

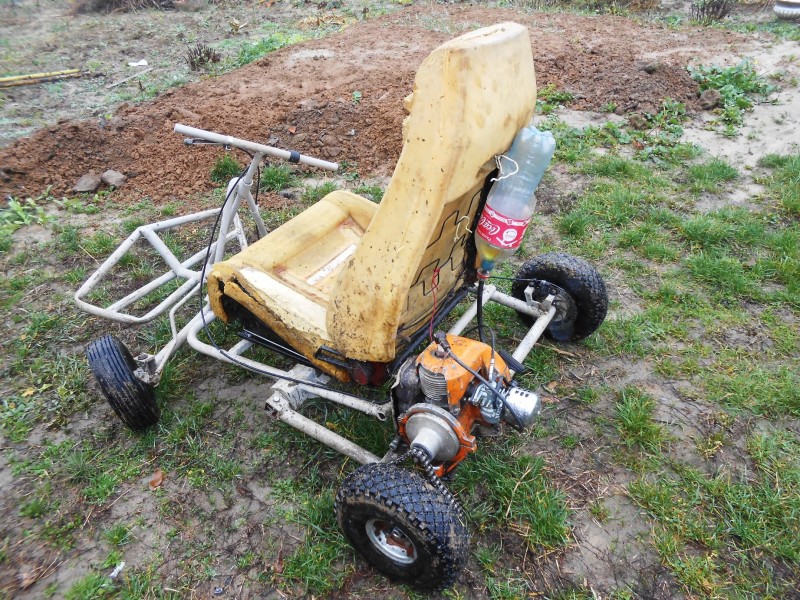

Самодельный картинг с двигателем от бензопилы
