Щепорез. Производство арболита своими руками

Формирование блоков, перемычек

В формы смесь закладываем лопатами или ведрами.

Трамбовки используем из бруса.

Трамбуем только после укладки полного объема в формы, плюс небольшая горка сверху.

Не стоит после каждого слоя щепы проводить трамбовку, чем хаотичнее смесь будет накладываться в формы, тем лучше для качества.

Можно в процессе укладки лишь слегка прижимать отдельные участки, для более плотного укладывания смеси. Трамбовка неполной формы будет ошибкой. В результате производится разграничение слоев и отсутствует их качественное схватывание между собой.

Оставляем в формах на два-три дня, после этого разбираем формы и сушим блоки на воздухе.

Если позволяют финансы, то лучше использовать вибростол, который уплотняет бетон в формах. Об этом оборудовании и особенностях его использования мы рассказывали в статье про опилкобетон.

Утилизация веток

В процессе облагораживания насаждений городских парков, при лесозаготовке, в ходе работы на приусадебном участке и т.д. неизбежно образуются древесные отходы, львиную долю которых составляют обыкновенные ветки. Их утилизация на сегодняшний день предполагает один из следующих способов:

  1. Вывоз веток на свалку. Крайне нерациональный и устаревший метод, но который до сих пор имеет место быть.
  2. Сжигание. Способ, широко используемый всеми садоводами. Требует соблюдения особых правил техники безопасности, позволяет в результате процесса получить древесную золу, которая находит применение в качестве неплохого удобрения.
  3. Переработка. Наиболее экономически и экологически рациональный способ. Включает в себя несколько разных методов, которые с успехом реализуются и на промышленных предприятиях, и в масштабах личного подсобного хозяйства.

Что понадобится?

В качестве источника механической (кинетической) энергии подойдёт бензиновый либо электрический двигатель. Именно с него и начинают создание дробилки для получения щепы. От мощности двигателя зависит крупность («зернистость») фракции, из которой получится рассыпная щепка. Мощность двигателя до 3 киловатт даст возможность пользователю получать щепу из 5-сантиметровых фрагментов.

Дальнейшее увеличение мощности необязательно – такой двигатель справится и с 7… 8-сантиметровыми одиночными кусками, загружаемыми в предварительный отсек. Чем больше мощность двигателя, тем мощнее потребуются рама и ножи. Электродвигатель, особенно трёхфазный, потребует электронную плату запуска – или переменные конденсаторы на 400-500 вольт. Запитывается устройство силовым многожильным медным кабелем, рассчитанным по сечению жил – на мощность с запасом до нескольких киловатт. Коммутация от сети 220/380 В осуществляется выключателем или специальной кнопкой.

Вторым компонентом является заказной вал, на котором закрепляются диски. Можно, конечно, выточить его самостоятельно из куска толстой и гладкой арматуры, но для этого потребовались бы токарный и фрезеровальный станки. Его диаметр – 3… 4 см: этого хватит, чтобы закрепить вращающиеся резаки. Сами диски могут быть как выточены самостоятельно (из листовой стали), так и заказаны у токаря. Для ножей потребуется высококачественная инструментальная (быстрорежущая) сталь: обычная чёрная сталь не подойдёт, ножи быстр затупятся, успев лишь кое-как измельчить несколько деревяшек. Ножи могут быть извлечены из списанного деревообрабатывающего станка.

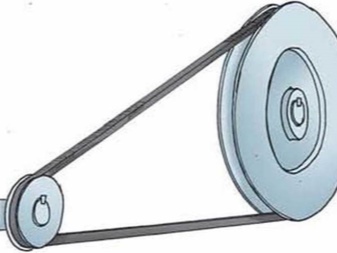

Для мотора потребуются дополнительные шкивы с ремнями и валы. Можно применить и шестерни – готовый механизм в сборе от пилорамы или мощной болгарки. Нелишним окажется и закрепление системы натяжения для цепи или ремня – наподобие той, что ставится на многоскоростных горных велосипедах, она нужна для устранения слабины. Бензопила, у которой бензиновый двигатель не подлежит ремонту (запчасти для него найти сложно, т. к. данная модель давно снята с производства), может предоставить пользователю ещё годную цепную передачу. Передаточное число целесообразно выбрать не выше 1: 2 и не ниже 1: 3. Для двигателя и других вращающихся узлов могут потребоваться запасные подшипники – на случай, когда в готовой механике «родные» вышли (или скоро выйдут) из строя.

В качестве отсеивателя фракций щепок, как и для зернодробилки, щеподробилка потребует сита с определённым размером отверстий (или ячеек сетки). Достаточно листового металла толщиной не более 1 мм – нагрузка измельчаемой древесины на просеиватель не настолько велика, чтобы тот погнулся после нескольких минут работы. Сито может быть изготовлено из старой кастрюли, подходящей по размеру. Для закрепления откидывающейся части корпуса, в целях обслуживания устройства понадобятся петли откидного типа.

Инструментарий, без которого щепорез не изготовить, включает в себя:

  • токарный и фрезерный станки;
  • болгарка с набором отрезных дисков по металлу;
  • сварочный инвертор и набор электродов, защитная каска с затемнённым визором и перчатки из толстой, грубой ткани;
  • пара разводных (или набор рожковых) ключей;
  • дрель с набором свёрл по металлу;
  • керн и молоток;
  • строительная линейка рулеточного типа, прямой угол (угольник), маркер.

Из чего делают?

Для производства щепобетона подходит практически любая древесина. И все же предпочтительно использование хвойных пород, к примеру, ели или сосны. Из лиственных более качественная щепа получается из березы. Подходят и другие твердолиственные породы: осина, дуб и тополь.

При выборе древесины для арболита нужно знать ее состав. Так, лиственница не подходит для данного строительного материала из-за высокого содержания веществ, негативно влияющих на цемент. Ядом для цемента являются сахара. Кроме лиственницы, они в большом количестве имеются в древесине бука. Следовательно, отходы этого дерева использовать тоже нельзя.

Практически все отходы могут стать исходниками для изготовления щепы.

  • ветки и сучки;
  • верхушки деревьев;
  • горбыль;
  • остатки и обломки;
  • вторичные отходы.

Допускается наличие в общей массе древесины для производства щепы хвои и листьев – не более 5%, а коры – не более 10%.

Наиболее часто щепу изготавливают из елей и сосен. Выбор в пользу хвои неслучаен. Дело в том, что любая древесина содержит в себе такие вещества, как крахмал, сахара и прочие вещества, способные существенно повлиять на снижение качества арболита. В процессе производства приходится выводить вредные составляющие. Поскольку в хвое их меньше, именно на эти породы приходится меньше усилий, времени и материальных затрат на подготовку щепы.

Как сделать щепорез своими руками: чертежи, устройство конструкции

На завершающем этапе щепа с помощью лопастей попадает на сито и вылетает из щепореза через отверстие для выгрузки. На входе приемный бункер выполнен в виде воронки для того, чтобы упростить подачу сырья для переработки и сделать этот процесс безопасным для рук.

При увеличении частоты вращения вала с диском какое-то количество древесного сырья может перемолоться в труху естественно, это плохо , хотя производительность щепореза при этом возрастает.

Необходимые чертежи, по которым для производства арболита может быть изготовлена самодельная роторно-молотковая дробилка, представлены ниже. Так как оборудование самодельное, то и размеры деталей придется подбирать, исходя из собственного материала. Рабочие чертежи разных щепорезов могут отличаться размерами и наличием тех или иных узлов, но принцип работы остается одинаковым. После подачи на оборудование напряжения В электродвигатель предает свое вращение при помощи клиноременной передачи на барабан с лезвиями 4 через шкив 14 и вал.

Нужно только закладывать в подающий бункер древесные отходы, которые сразу перерабатываются в щепу оптимальной длины до 25 мм. Собрав щепорез для арболита своими руками и выдержав расстояние между молотками в дробилке арболита можно производить щепу длиной до 25 миллиметров и шириной около 5 миллиметров. Такая щепа идеально подходит для изготовления арболитовых блоков или приготовления монолитного арболита. Оно выполняется под определенным углом, за счет чего ветки не выбрасываются назад.

Если вы планируете заниматься строительством дома из самостоятельно изготовленных арболитовых блоков или монолитного арболита, то вам понадобиться щепа. Используя его, вы значительно улучшите качество блоков, да и впоследствии, после завершения всех строительных работ, он вам пригодится в качестве садового измельчителя для переработки отходов, оставшихся после осенней уборки огорода, а также обрезки кустарников и деревьев. Изготовить щепорез для арболита можно, используя определенный набор инструментов и подручных материалов. Основными узлами станка являются рубильный диск с ножами и ротор с молотками и лопастями.

Прежде чем конструировать щепорез своими руками, необходимо подготовить все детали. Для изготовления диска понадобится металлический лист толщиной мм.

Из чего состоит щепорез

Диаметр готового изделия должен быть примерно мм. В центре делается отверстие, куда помещается шпонка, а по внешнему периметру — симметричные прорези. Через них будет отводиться стружка.

Для крепежа ножей подготавливаются отверстия. Щепорез своими руками можно собрать с применением готового диска. В любом случае диск одновременно будет являться маховиком.

Для подготовки ножей, каждый из которых должен иметь два отверстия, чаще всего рекомендуют брать рессоры от легкового автомобиля. Ножи для щепореза закрепляются с помощью болтов, которые откручиваются закручиваются шестигранным ключом. Этот факт объясняется тем, что болты под отвертку закручиваются не так плотно. Под молотками понимают плоские пластины металла, толщина которых составляет порядка 5 мм.

Располагаются они на роторе. Это те детали, которые лучше купить уже готовые. Необходимо подготовить сито. При установке ножей в рубительную машину необходимо обеспечить требуемую выставку ножей за плоскость диска.

Разница в выставке ножей не должна превышать 0,2 мм.

Режим шлифования

Режущие кромки ножей должны лежать в одной плоскости, зазор между режущими ножами и контрножами должен быть равномерным 0, С целью повышения стойкости режущей кромки ножей к выкрашиванию сколы в процессе эксплуатации рекомендуется:.

После заточки ножей под требуемый угол, произвести дополнительную заточку с обратной стороны фаски на ширине 0, После каждой переточки ножи должны находится в покое вылеживании не менее х часов для снятия усталостных напряжений. Примечание: Ножи рубильные изготовленные из других марок сталей сопровождаются дополнительной информацией к инструкции.

О компании. Фотогалерея Видеогалерея. В наличии на складе : 26 ед. Отгрузка рубилки Junkkari hjg в г. Дровокол гидравлический станок для колки дров Japa Финляндия Количество : 1 шт. Упаковщик для дров Palax Motti Количество : 4 шт.

Упаковщик для дров Palax Packer Количество : 2 шт. HJ — Измельчитель древесины от трактора с гидравлической подачей Количество : 3 шт. Заточной станок — IRM Количество : 1 шт. Ленточная пилорама ZL- 60V Количество : 1 шт. W-Forrest — роторный мульчер диаметр до мм. Количество : 1 шт. Заказ запасных частей. Рубительные машины Измельчители древесины. Дровокольное оборудование Дровоколы и колуны.

Покупать или делать своими руками?

Ответ на этот вопрос зависит от многих факторов, основный из которых – свободный доступ к древесине, подходящей для изготовления щепы. Это могут быть обрезки с пилорамы или деревообрабатывающего цеха.

Кроме того, подойдут и отходы с лесозаготовок (толстые ветви), однако с них придется снимать кору.


самостоятельное изготовлениеобойдется очень дорого

Если же есть доступ к бесплатным или дешевым отходам, то выгодней производить щепу самостоятельно.

Не менее важным является и назначение готового арболита.

Если его используют для утепления или строительства подсобных помещений и жилых домов высотой 1–2 этажа с деревянными перекрытиями, то никакой разницы между щепой, полученной на самой дешевой рубительной машине и суперсовременном шредере нет.

Разница появляется только при строительстве домов высотой 3 этажа или оснащенных железобетонными перекрытиями.

Однако ГОСТ Р 54854—2011 и ГОСТ 25820-83 допускают использование арболита только для строительства подсобных помещений и жилых домов высотой 1–2 этажа с деревянными перекрытиями. Поэтому при соблюдении требований различных ГОСТ никакой разницы между этими видами щепы нет, а строительство в нарушение требований этих документов придется вести на свой страх и риск.

Самодельная щепа, полученная с помощью самой дешевой рубительной машины, но обладающая игольчатой формой и правильно обработанная реагентами, будет гораздо эффективней, чем продукция современного шредера, не получившая должной обработки.

Поэтому для строительства собственного дома лучше делать щепу самостоятельно, сделав для этого рубительную машину, тем более, что ничего сложного в изготовлении этого аппарата нет. Более подробную информацию о нем вы найдете в этих статьях:

  • Щепорез своими руками;
  • Станки для щепы своими руками;
  • Щепа своими руками.

С такой работой справится любой человек, умеющий работать с:

  • болгаркой;
  • сварочным инвертором;
  • слесарными инструментами.

При промышленном производстве арболита придется сравнивать все плюсы и минусы как покупки готовой щепы, так и самостоятельного изготовления, после чего принимать взвешенное решение.

Заливка монолита

Для заливки монолитных стен необходимо использовать раствор с суперпластификатором.

Кроме того, необходимо такое же армирование, как и при заливке монолитного железобетона. Ведь арматура удерживает стены от расползания под нагрузкой, а также придает им максимальную прочность.

Для армирования используют стальную, стекловолоконную или углепластиковую арматуру диаметром 16 мм (вертикальное армирование) и 8–10 мм (горизонтальное армирование).

Для опалубки можно использовать любые доступные материалы, от цементно-стружечных плит до стенок и дверок от старых шкафов. Можно также использовать несъемную опалубку, однако применение такой опалубки из пенопласта или полистирола лишит арболитовые стены одного из главных преимуществ – высокой паропроницаемости.

Поэтому для несъемной опалубки лучше всего применять фибролитовые плиты.

Состав деревобетона

Этот материал наделен уникальными теплопроводными свойствами благодаря своим составляющим. Как и все бетонные блоки в нем присутствует связующее в виде цемента, в большинстве случаев при производстве этого материала используется портландцемент марки М400 или М500.

В качестве основного наполнителя, занимающего практически 90% объема материала, является щепа.

Химические добавки могут составлять 2-4% от общей массы бетонного блока. Они повышают его прочность и, соединяясь, с присутствующими в древесине сахарами образуют соединения.

В некоторых случаях в него добавляют песок и гашеную известь.

Применяемая для разведения строительного состава вода, наливается в раствор в теплом виде, ее температура должна быть +15 0 С. Если же она будет меньше этого значения, то скорость схватывания цементного состава будет ниже.

Точные пропорции составляющих арболита зависят от выбранной его марки.

Как избежать приобретения подделок?

Простота изготовления блоков, доступность всех компонентов — достаточная причина для появления большого числа частников, занимающихся более-менее прибыльным бизнесом. Как и в случае с пенобетоном, качество такой продукции далеко от идеала. Чаще она совершенно не годится для строительства зданий, причем любых.

Что оценивают в арболите?

Чтобы избежать покупки подделки, необходимо обратить внимание на несколько моментов

  1. Подозрительно низкая цена. Высокое качество не может продаваться за бесценок. Если стройматериал стоит аномально дешево, значит, какие-то компоненты в нем заменены на неподобающие. Часто роль «правильной» щепы вынуждены играть опилки. Нередко совершенно безвредные добавки заменяют далеко не безопасной химией.
  2. Нехарактерный цвет, присутствие примесей. Типичный цвет арболита — серый. Разные оттенки коричневого или зеленого свидетельствуют о том, что блоки были недостаточно высушены. Добавки в составе быть могут: помимо коры и листьев в качестве примесей используют грунт, солому, сучки, однако допустимая доля их составляет лишь 5%, не более.
  3. Слишком крупные размеры щепы в блоках. Если древесные элементы выглядят «более большими», чем разрешено, то за качество изделий никто не поручится. Такая щепа не имела возможности основательно пропитаться минерализаторами, а значит, она не защищена от всех неблагоприятных факторов, угрожающих древесине.
  4. Использование мелких щепок и/или опилок. Это совершенно недопустимо, потому что такое изделие полностью лишено армирующих связок. Любая продукция с этими компонентами в составе лишена прочности, которой часто пытаются добиться включением большего количества цемента. Результат — гораздо худшие теплоизоляционные характеристики.
  5. Неоднородность продукции, пустоты, имеющиеся между щепками, заметные нарушения геометрии. Все эти признаки указывают на некачественное оборудование, нарушение технологии, использование сырья разных размеров.

Все арболитовые блоки подлежат обязательной сертификации, поэтому тщательное изучение этого документа перед покупкой — условие, в какой-то мере позволяющее отмести сомнения. Однако идеальный вариант — приобретение материала напрямую у производителя. Либо у регионального представителя, который может гарантировать тестирование качества блоков до их покупки. Те образцы, которые находятся в офисе компании, не всегда аналогичны продажным изделиям, поэтому специалисты советуют посетить производственную линию, чтобы на месте оценить вид, характеристики продукции.

Принцип работы щепореза для изготовления арболита

Чтобы сделать качественный станок-щепорез для производства арболита, необходимо иметь чертежи и соответствующие инструменты. Основа такого станка — рубильный диск с радиально расположенными ножами, ротора с молоточками и лопастями. Это рубильно-дробильный механизм, который перерабатывает произвольные куски древесины в щепу. Диск закреплен на стальном валу, вращающимся в двух роликовых подшипниках. К ножам диска древесные отходы подаются через приемный бункер. Срезаемая щепа проходит в щель имеющуюся в диске за ножами и встречается с вращающимися молоточками, которые дополнительно измельчают попадающиеся на своем пути древесные частицы. Далее под действием центробежной силы щепа направляется на просеивающее сито и удаляется через разгрузочное окно.

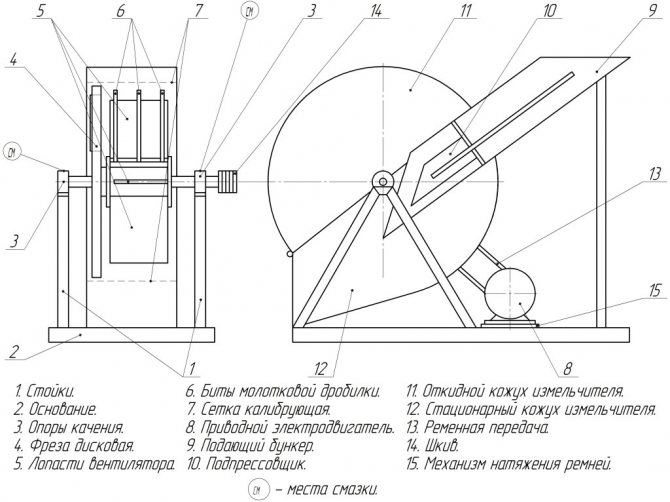

Необходимые чертежи, по которым для производства арболита может быть изготовлена самодельная роторно-молотковая дробилка, представлены ниже. Так как оборудование самодельное, то и размеры деталей придется подбирать, исходя из собственного материала. Дробилка, изготовленная своими руками по желанию может иметь питание в 220–380 В и состоит из следующих узлов:

  1. Металлический корпус со съемным (или откидным) кожухом (11,12).
  2. Свободно вращающиеся биты с молотками для производства непосредственно щепы, секторально разделенные отбойниками (6).
  3. Диск с закрепленными на нем ножами (4).
  4. Калибрующее сито с отверстиями Ø 15–20 мм (7).
  5. Бункер для подачи отходов из древесины (9).

Рабочие чертежи разных щепорезов могут отличаться размерами и наличием тех или иных узлов, но принцип работы остается одинаковым. После подачи на оборудование напряжения 220 В электродвигатель предает свое вращение при помощи клиноременной передачи на барабан с лезвиями (4) через шкив (14) и вал. Нужно только закладывать в подающий бункер древесные отходы, которые сразу перерабатываются в щепу оптимальной длины (до 25 мм).

Как изготовить арболитовые плиты своими руками

Ответ на вопрос, как сделать арболитовые блоки своими руками, интересует многих застройщиков. Для изготовления изделий следует:

  • разобраться с технологией;
  • выбрать проверенную рецептуру;
  • приобрести необходимые компоненты;
  • подготовить оборудование и инструменты;
  • изготовить формовочные ящики.

Остановимся более детально на главных моментах.

Какие используются материалы и оборудование для производства блоков

Для самостоятельного изготовления арболита следует подготовить:

  • исходные компоненты в необходимом количестве;
  • лопаты и ведра для загрузки ингредиентов в смеситель;
  • рубильный агрегат для предварительного дробления материала;
  • сепаратор для очистки измельченной щепы;
  • дробилку для измельчения стружки до требуемой фракции;
  • бетономешалку для смешивания компонентов;
  • формовочный ящик;
  • трамбовку для уплотнения смеси.

Для промышленного производства арболита потребуется вибрационная площадка, позволяющая изготавливать блоки увеличенной плотности.

Подготовка щепы для производства арболитовых блоков

Состав рабочей смеси и пропорции ингредиентов

Наполнитель, в качестве которого используются деревянные опилки, стружка или ощепа, требует специальной подготовки:

  • очистки от инородных включений;
  • дробления до размеров не более 0,5х1х4 см;
  • сушки в течение двух-трех месяцев;
  • обработки известью, предотвращающей загнивание.

Известковый раствор 15-процентной концентрации вводится в количестве до 500 литров на кубометр стружки. Вымачивание отходов деревообработки осуществляется с регулярным перемешиванием материала. Процесс длится не более одной недели. За этот период падает содержание сахара, находящегося в древесине, что снижает вероятность гниения. Допускается использовать покупное сырье или измельчать древесные отходы в бытовых условиях с помощью дробилки.

Кроме щепы, для изготовления арболита также потребуется:

  • цемент марки М400 или М500. Не используйте слежавшийся материал. Необходим свежий цемент, который легко рассыпается. От качества вяжущего вещества зависит прочность блоков и плит;
  • специальные добавки, уменьшающие влагопоглощение и предотвращающие развитие микроорганизмов. Технология предусматривает возможность применения гашеной извести, хлорида кальция, жидкого стекла и глинозема.

Необходимая пластичность арболитовой смеси обеспечивается путем введения воды, поглощаемой наполнителем.

Арболитовые блоки своими руками

Для приготовления кубометра арболитового раствора потребуется:

  • щепа в количестве от 200 до 300 кг;
  • цемент, вес которого составляет 250-350 кг;
  • минерализирующие добавки – 8-12 кг.

В зависимости от процентных соотношений ингредиентов меняется плотность блоков.

Как изготавливается форма для арболитовых блоков своими руками

Для заливки раствора необходима форма для арболитовых блоков. Своими руками ее изготовить несложно, используя различные материалы:

  • влагостойкую фанеру;
  • листовой металл;
  • строганые доски.

Требования технологии при изготовлении смеси

Самостоятельное изготовление блоков сегодня популярно. Оно позволяет уменьшить объем затрат. Мастера, которые изготавливают пенобетон своими руками в домашних условиях, легко освоят и технологию производства арболита.

Она предусматривает следующие этапы:

  1. Сушку древесной щепы.
  2. Дробление древесины до нужных размеров.
  3. Минерализацию стружки путем замачивания.
  4. Взвешивание исходного сырья и загрузку в смеситель.
  5. Тщательное перемешивание компонентов.
  6. Заливку подготовленной смеси в формы.
  7. Уплотнение заформованных изделий.
  8. Отстаивание продукции на протяжении недели.
  9. Извлечение изделий из формовочных ящиков.

Готовую продукцию следует разложить в проветриваемом помещении и сушить в течение трех недель.

Доступная технология и несложная рецептура позволяют изготовить арболитовые плиты своими руками. Применение качественного сырья, соблюдение рецептуры и технологии позволят получить прочный арболит.

Что это такое?

Отходы деревообработки являются ценным строительным материалом. После измельчения до определенных размеров они становятся наполнителем бетонных смесей. Используется щепа для арболита или как его именуют щепобетона. Арболитовые блоки имеют массу достоинств. Доступная стоимость играет немалую роль. Кроме того, дом, построенный из арболита, практически не требует дополнительного утепления.

Есть у щепы и иные достоинства. Материал пригоден для использования в качестве:

  • топлива для печей – в чистом виде или в виде гранул;
  • декора – дизайнеры предлагают его в окрашенном и естественном виде для оформления дачных участков и даже парков;
  • составляющей для изготовления и украшения мебели;
  • ингредиента, используемого при копчении различных продуктов питания.

В производстве мелкие фракции идут на изготовление других стройматериалов: картона, гипсокартона, ДСП и ДВП.
