Подъемный кран

Тяжелые краны

Машины этого класса рассчитаны на работу с грузами, масса которых превышает 60 т и может доходить до 250 т. Ареал их использования ограничен только размером монтажной площадки и состоянием подъездных путей. Аренда тяжелого крана требуется при возведении крупных промышленных объектов.

К ним относятся:

  • шоссейные и железнодорожные мосты;
  • аэропорты и вокзалы;
  • линии электропередач;
  • электростанции всех типов;
  • магистральные трубопроводы стратегического значения;
  • быстровозводимые высотные здания;
  • гидротехнические сооружения.

В нашей компании вы можете заказать технику любой грузоподъемности и проходимости. Операторы кранов имеют большой опыт в решении строительных задач любой сложности.

Кран консольный

Консольный кран – это кран, который используют так же для грузоподъемных операций, что и краны мостовые. Но в отличие от мостовых, консольные краны используют там, где сложно и совсем нет необходимости применять большой кран. Как правила — это производственные участки, ограниченные по площади. Зона обслуживания крана располагается у стены самого здания, либо у колонны на которой располагается сам кран. Все зависит от вида крепления крана.

Часто такие краны применяются для передачи груза из одного пролета помещения в другой. Благодаря этому оборудованию обслуживают станки, производственные линии, технологические агрегаты, сборочные и складские помещения. Консольные краны могут функционировать отдельно от других грузоподъёмных устройств, служить вспомогательным подъёмным механизмом на площадках, где уже используют мостовой или козловой кран.

Система подобного крана представляет из себя консоль — длинную металлическую балку профильного сечения, закреплённую на опорном столбе или стене здания. Вдоль этого кронштейна передвигается таль. В зависимости от конструкции крана его консоль может быть подвижно прикреплена или жестко зафиксирована.

Краны различаются по способу крепления:

1. Настенные консольные краны. Из названия ясно, что монтируются они к самой стене помещения, либо к несущим колоннам, способным выдержать нагрузку нагруженного крана. Подобные краны обеспечивают подъем и перемещение груза на угол не более 180°,

2. Колонные консольные краны, которые устанавливают на специальную опору. Особенность такого крана в более высокой грузоподъемности. Угол поворота такого крана составляет 240-270°.

По способу управления краны делятся на два вида:

1. Электрический кран консольный (электрическая таль) снабжен электроприводами поворотного механизма, что позволяет выдержать большую нагрузку. Такие краны обычно устанавливаются на опорную колонну, так как часто возникают нагрузки в местах креплений, способные создать деформацию и привести к разрушению. Консольный кран на свободностоящей колонне — представляет собой консоль из двутавровой балки или коробчатого профиля, которая опирается на колонну, установленную на фундамент. Электрический консольный кран обычно оснащается электроталью, что дает возможность значительно увеличить его производительность. Такое оборудование используется для работ в режиме повышенной интенсивности.

2. Ручной кран консольный (ручная таль). Консольные краны, монтируемые к стенам и имеющие грузоподъемность до 5 тонн, обычно имеют ручной механизм поворота консоли.

Характеристики

Поскольку главное назначение механизма — перемещение тяжестей, основная техническая характеристика — грузоподъёмность. Максимальная грузоподъёмность крана напрямую зависит от его конструкции.

А также кран-балки различаются по техническим характеристикам, приведённым ниже.

  • Длина пролёта рабочей зоны может составлять 3–28,5 м. Кран может быть однопролётным, с рабочим пространством 3–15м. Либо двухпролётным, с длиной пути 7,5–12 м.
  • Высота подъёма, в зависимости от типа крана, может составлять 6–36 м для подвесной и 6–18 м для опорной конструкции. Опорные механизмы, изготовленные по индивидуальному заказу, способны поднимать грузы на высоту до 36 м.
  • Напряжение. Все краны с электроприводом работают от сети трёхфазного тока 380В (50 Гц). Подача тока осуществляется по гибкому проводу.
  • Скорость. В зависимости от типа крана, скорость работы может составлять от 0,4 до 1 м/с для опорной и 0,5 м/с для подвесной конструкции.
  • Температурный режим. Все типы устройств проектируются с возможностью бесперебойной работы в разных климатических условиях. Температурный диапазон составляет от -20°С до +40°С.

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

  • Поэлементный (пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
  • Крупноблочный — так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
  • Полноблочный — полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.

Применение мостовых кранов

  • Проведение периодических, разовых или постоянных грузоподъемных работ в условиях отсутствия подвода тока. В таких случаях особенно востребованы ручные мостовые краны, как подвесные, так и опорные.
  • Операции по подъему и перемещению грузов в больших крытых помещениях, например, в производственных цехах, в машинных залах, на складах. В таких случаях удобна сравнительно высокая производительность электрических мостовых кранах, востребованы и опорные, и подвесные модели.
  • Грузоподъемные работы на небольших по площади строительных (и других) площадках, как открытого, так и закрытого типа. В подобных условиях целесообразнее устанавливать и использовать ручные, опорные или подвесные, мостовые краны.
  • Операции с насыпными грузами — для их выполнения необходимо использовать оснащенные грейферами модели.
  • Работы по подъему и перемещению грузов с магнитными свойствами — для этого нужны электрические, как правило, опорные мостовые краны.

Базовые системы

Механика крана предполагает наличие трех базовых систем, с помощью которых возможны все движения грузоподъемного оборудования – это лебедки, блоки и полиспасты. Они позволяют осуществлять:

  • Поворот и передвижение башни;
  • Подъем и спуск стрелы в вертикальном направлении;
  • Изменение вылета по горизонтали, либо передвижение грузовой телеги.

Для захвата груза используется крюковая обойма, зафиксированная на стальном тросе. Трос перемещается за счет работы лебедки через блок на грузовой тележке, обеспечивая подъем на нужную высоту. Также лебедка отвечает за перемещение самой тележки. Поворот конструкции осуществляется за счет устройства опорно-поворотного, которое передает опрокидывающие нагрузки и вертикальные нагрузки на фиксированную часть рамы.

Управление лебедкой

При нажатии кнопки SB1 питание проходит через реле тока, нормально замкнутые контакт концевого выключателя и контакт пускателя КМ2, включает электромагнит пускателя КМ1. Пускатель КМ1 подает питание на двигатель М1, вследствие чего включается подъем груза. Реле тока (РТ) необходимо для того, чтобы не допустить длительной работы двигателя в режиме перегрузки. Концевой выключатель необходим для остановки вращения при достижении крюком предельного верхнего положения во избежание вывода из строя лебедки или ее привода. Питание пускателя КМ1 пропущено через нормально замкнутый контакт пускателя КМ2 во избежание их одновременного включения. Если этого не сделать, то, если будет включено одновременно 2 пускателя, произойдет короткое замыкание в силовой части цепи на местах прилегания контактных групп, что выведет их из строя. Такие схемы включения пускателей между собой называются схемами взаимоблокировки.

Для того чтобы опустить груз, нажмем кнопку SB2. При ее нажатии ток проходит через нормально замкнутый контакт концевого выключателя предельно нижнего положения. И нормально замкнутый контакт пускателя КМ1, проходя через катушку пускателя КМ2, запускает обратное вращение. Концевой выключатель необходим для избегания перематывания троса.

Основы и понятия

Производственным процессом именуют упорядоченный в пространстве и времени комплекс трудовых операций и природных явлений, приводящий к преобразованию сырья в продукцию с заданными параметрами.

Их осуществляют по конкретным методикам, которые называют технологиями. Это способы последовательного преобразования свойств, состояния, формы, размеров и прочих параметров исходных материалов для получения конечного изделия. То есть технологии включают конкретные последовательности операций.

Под технологическими операциями понимают этапы процесса, осуществляемые на одном рабочем месте.

То есть существует еще один термин – технологический процесс. Он представлен стадией производственного, состоящей в определении или преобразовании состояния объекта труда.

Для производственного процесса к определяющим относят такие факторы, как целесообразная деятельность, ее предметы и средства. Совокупность рабочих мест представляет его базу. Предметы труда определяются выпускаемой продукцией.

Для обеспечения наибольшей эффективности производства необходима рациональная его организация, которая основана на ряде принципов:

  • Во-первых, необходимо соответствие производительности всех подразделений во избежание перегрузки и недозагрузки на различных участках.
  • Во-вторых, этапы производства общей партии продукции выполняют одновременно.
  • В-третьих, промышленная эффективность зависит от рациональной временной организации, предполагающей минимальные перерывы в производственном процессе.
  • В-четвертых, необходима разработка кратчайшей производственной последовательности.
  • В-пятых, на каждом участке и на предприятии, в целом, обеспечивают равный либо равномерно возрастающий объем выпуска в зависимости от плана.
  • В-шестых, аналогичное разделение осуществляют временно в зависимости от трудоемкости.
  • В-шестых, на случаи обновления перечня продукции предусматривают скорейшую смену производственных технологий.
  • В-седьмых, существует предел дифференциации общего процесса.
  • В-восьмых, с совершенствованием оборудования повышаются сложность и объем производственных операций.
  • В-девятых, целесообразна специализация сотрудников, однако для взаимозаменяемости уместно освоение смежных профессий.
  • В-десятых, компетентность управления определяется в значительной степени достоверной оценкой, определяемой информационно-технологическим потенциалом.

Общее в устройстве строительных кранов

Многообразие архитектурных форм и конструктивных решений строительных объектов привело к появлению грузоподъемных машин, имеющих разную модификацию. Но технологическая схема любого грузоподъемного крана сохраняет в себе ряд основных механизмов:

  • Несущая конструкция, состоящая из сварных металлических элементов (ферм) и стальных канатов. Выполняется из угловой стали и имеет решетчатую конструкцию прямоугольного сечения. Шарнирные соединения опор позволяют изменять высоту подъема крана. Конструкция опирается на платформу в передней части шарнирами, а со стороны балласта — болтами. Такое закрепление дает возможность крану поворачиваться. Несущая конструкция имеет ряд механических, гидравлических и электрических агрегатов.
  • Грузоподъемный инструмент — лебедка или таль. Приводится в действие с помощью электродвигателя и встроенной планетарной передачи. Имеет несколько скоростных характеристик подъема и опускания и крепится на грузозахватное приспособление.
  • Грузозахватное устройство. Техника может быть оборудована крюком, ковшом, стропами и другими приборами, в соответствии с технологической картой работ.
  • Органы управления исполнительными механизмами и системами. Находятся в кабине у водителя, предназначены для регулирования и контроля за работой машины. Датчики дистанционного управления устанавливаются тележке и барабанах лебедки и определяют точку передвижения крана.

Основные рабочие органы грузоподъемной машины исполняют роль несущего остова. Он воспринимает нагрузку от навесных элементов и систем. Поэтому конструкция подъемного крана отвечает требованиям надежности и безопасности в соответствии с основным назначением техники.

Назначение и конструкция мостового крана

Для перемещения грузов по цеху, складу, иному производственному помещению служит мостовой кран. По проложенным по стенам подкрановым путям передвигается крановый мост с закрепленной на нем грузовой тележкой, осуществляющей подъем и опускание груза.

По конструкции моста краны разделяются на:

  • Однобалочные. Мост состоит из одной балки двутаврового сечения, на концах которой установлены концевые балки с ходовыми колесами. В дополнение к основной грузовой тележке может устанавливаться дополнительная консольного типа. Краны этого типа отличаются небольшим весом, но и грузоподъемность у них, как правило, не превышает 10 т.
  • Двухбалочные. Конструктивно мост составлен из двух жестких балок с концевыми балками, снабженными ходовыми колесами. Грузовая тележка помимо основного, может оснащаться и вспомогательными грузоподъемными механизмами. Этот тип кранов имеет большую грузоподъемность, управление осуществляется из кабины или дистанционно.

Эксплуатация разных видов автокранов

Все автокраны делятся на два вида. Одни имеют гусеничный ход, а другие автомобильный. Там где нет дорог или плохая проходимость, используют кран на гусеничном ходу. Такие краны можно увидеть в экспедициях и на стройках. В обычных ситуациях и строительных работах используют автомобильные модификации. Он более поворотлив и выполняет работу быстрее. Чаще используется на строительных объектах и при замене трубопровода.

Малые краны используют при небольших строительных работах. Большие краны, там, где ведутся масштабные работы, например, прокладка трубопровода, монтаж линии электропередач. Используются в больших стройках государственного значения.

Основные характеристики оборудования

Выбор установки требует учёта особенностей её будущего применения, типа материалов и конструкций, с которыми она будет работать. К ключевым характеристикам грузоподъёмных машин относят следующие параметры.

  • Грузоподъёмность. Она показывает максимально допустимый вес, с которым техника сможет работать без перегрузок. При выборе рекомендуется изначально закладывать 15-процентный запас мощности агрегата, чтобы обеспечить большую надёжность и исключить вероятность возникновения ситуаций, связанных с повышенным износом привода механизмов.
  • Скорость перемещения, высота подъёма. Определяется исходя из особенностей технологического процесса и специфики выполняемых операций.
  • Вылет стрелы, пролёт для кранов. Эти параметры определяют расстояния, на которое возможно движение механизмов соответственно по отношению к оси вращения или между рельсами.
  • Доступные режимы работы. От них зависит продолжительность включения машин, коэффициент их использования.

Также принимают во внимание возможные ветровые нагрузки, если предполагается использование техники вне помещений. Этот параметр важен для того, чтобы исключить вероятность опрокидывания агрегата

Консольные краны

Преимущественно используются такие конструкции в тех помещениях, где необходимо перемещение в определенном радиусе, либо с возможностью организации кранового пути лишь с одной стороны.

Консольный кран может быть неподвижным, жестко закрепленным в одном месте либо с креплением консоли к раме, перемещающейся по рельсовому пути.

Такой грузоподъемный механизм может быть размещен в любом месте. Это является его преимуществом. Его крепление возможно к стене, если позволяет расчетная нагрузка или к колонне. Колонна также может быть закреплена на 2 опоры: вверху и внизу, либо с фиксацией лишь подошвы. В любом случае, предъявляются особые требования к бетонной подготовке и армировке площадки под опору.

Консоль может быть неподвижной, а может быть поворотной, изготовители предлагают варианты, в зависимости от того, как будет производиться эксплуатация грузоподъемных кранов.

Производители консольных кранов на сегодняшний день предлагают множество вариаций по высоте подъема, по углам поворота и максимальному весу груза. Подобрать можно под любые нужды.

Обратите внимание: Для установки такого крана необходимо правильное крепление опорных элементов, при прохождении экспертизы в Ростехнадзоре для ввода в эксплуатацию понадобится проект с расчетом несущих конструкций. Вы можете обратиться в машиностроительно-литейное объединение «Буревестник», где для вас подготовят рабочий проект и помогут пройти экспертизу

КМУ, что это за техника

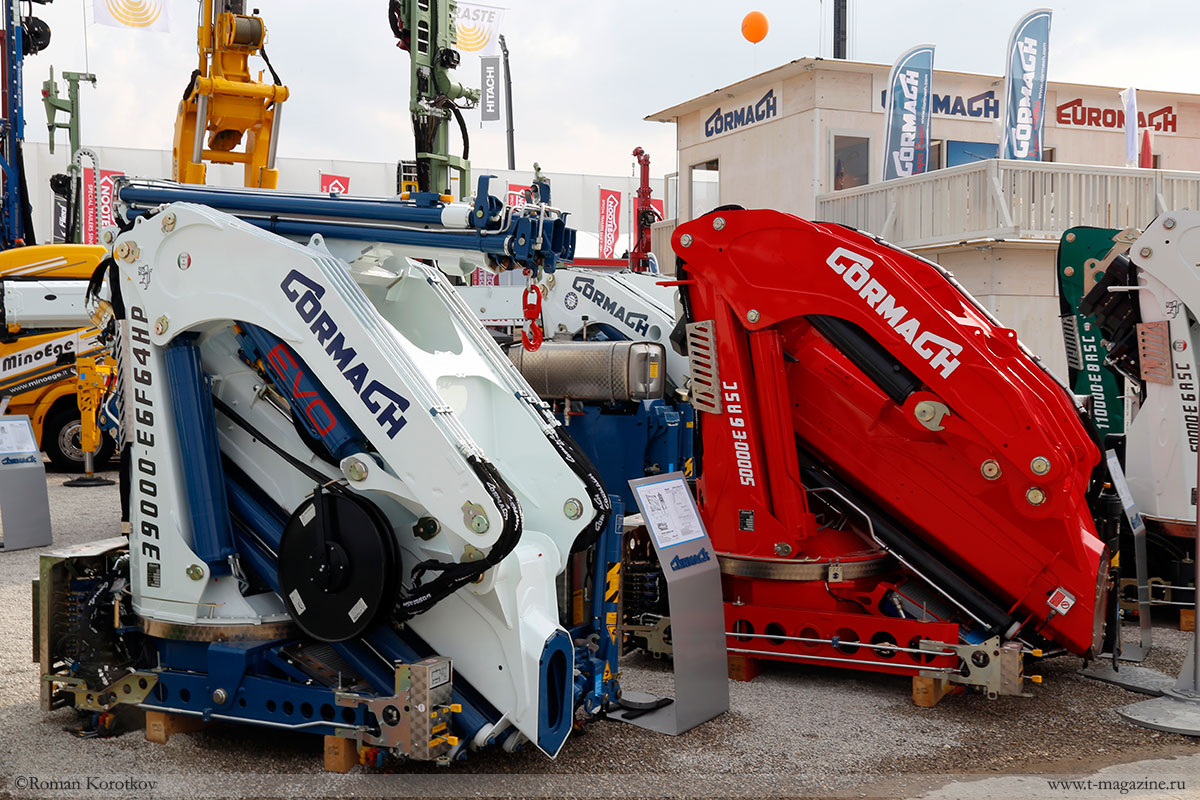

Кран манипулятор – это спецтехника, представляющая собой грузоподъёмный механизм устанавливаемый на транспортное средство. За счёт своей универсальности это оборудование имеет ещё несколько названий – гидроманипулятор, воровайка, краново-манипуляторная установка и др.

КМУ – это аббревиатура, которая расшифровывается как краново-манипуляторная установка. Конструктивно устройство КМУ представляет собой конструкцию, состоящую из:

  • опорно-поворотного устройства;
  • выдвижных опор или аутригеров;
  • основной и дополнительной стрелы, иногда с удлинителем (гуськом);
  • грузозахватного приспособления;
  • исполнительных гидроцилиндров;
  • поста управления, в некоторых случаях добавляется ДУ.

Поскольку чаще всего краново-манипуляторную установку ставят на автомобильное шасси, иногда их путают с автокраном

Однако хочется обратить внимание, что КМУ отличается от автомобильного крана очень существенно. Это разные виды техники, предназначенные для выполнения различных задач

Основные отличия крана-манипулятора от автокрана:

  1. Стрела. У КМУ первые две три секции (в зависимости от типа конструкции) имеют коленчатое соединение и только затем идёт телескопическая часть. У автокрана стрела телескопическая начиная с первой секции.
  2. Работа оператора. Оператор автокрана, как правило, работает из обустроенной закрытой кабины, в то время как управление краново-манипуляторной установкой осуществляется с земли при помощи рычагов, установленных на каркасе или с ПДУ.
  3. Длина стрелы. Как правило, вылет стрелы КМУ меньше чем у автокрана.
  4. Кран-манипулятор не имеет противовеса и его грузовысотные характеристики обусловлены опорным контуром.

В названии скрыт и принцип работы КМУ – оператор осуществляет манипуляции крановой установкой. Наиболее часто её привод осуществляется от гидросистемы транспорта, на который она смонтирована. Однако это не всегда возможна такая схема. Тогда кран-манипулятор может быть оснащён собственным электромотором.

Что входит в комплект механизма мостового крана


Краны с центральным механизмом передвижения бывают с тихоходными, средне-ходовыми и быстроходными трансмиссионными валами. В комплект механизма передвижения мостового крана входит электродвигатель приводной. Существую две схемы механизма передвижения мостового крана – это с центральным приводом и раздельным приводом.

Краны с центральным механизмом передвижения бывают с тихоходными, средне-ходовыми и быстроходными трансмиссионными валами. В состав механизма передвижения с тихоходным трансмиссионным валом входит электродвигатель с приводом, сам трансмиссионный вал и редуктор. Трансмиссионный вал имеет специальные муфты, при помощи которых он соединяется с редуктором и приводными колесами.

Механизм передвижения с среднеходовым валом имеет следующую комплектацию: редуктор, муфты, подшипники. Для передачи крутящегося эффекта на приводные колеса используются специальные передачи. Они представляют собой несколько шестеренок и зубчатых венцов.

Муфты, опоры и вставки позволяют уменьшить массу механизма. В комплектацию механизма передвижения с быстроходным трансмиссивным валом входит: электродвигатель с приводом и зубчатые муфты, которые помогают соединить электродвигатель с трансмиссионным валом.

Механизмы передвижения с быстроходным валом требуют точности в производстве, а малейший перекос или дефект вызывает сбой. Поэтому их используют на достаточно коротких дистанциях.

Раздельный привод механизма передвижения используется в основном в кранах мостового типа общего и специального назначения. В его состав входят несколько приводов, расположенных раздельно. Благодаря раздельному приводу, не надо тратиться на монтаж и эксплуатацию. Привод имеет в своем составе тормоз, электродвигатель, редуктор и ходовое колесо.

Основные параметры подъемных кранов

  1. Грузоподъемность — наибольшая масса груза, возможная для поднятия краном, вместе с комплектующими грузозахватными и съемными частями самого крана, автоматически учитываемая в этом параметре.
  2. Длина вылета — дистанция между пятой стрелы и осью обоймы поворотной части подъемного блока.
  3. Вылет крюка — это дистанция между центральной осью поворотной части крана и вертикальной осью грузоподъемных блоков, когда кран смонтирован и установлен на ровной площадке.
  4. Грузовая характеристика — зависимость величины грузоподъемности от длины вылета стрелового крана.
  5. Грузовой момент — произведение показателя грузоподъемности на длину вылета стрелы крана.
  6. Высота подъема крюка — расстояние от уровня стоянки крана до размещения грузозахватного блока в высшей точке в рабочем состоянии.
  7. Глубина опускания — расстояние от уровня стоянки крана до грузозахватного блока в низшей точке в рабочем состоянии.
  8. Скорость перемещения груза — считается как скорость поднятия или опускания рабочего груза, максимально допустимого для грузоподъемности крана в данных условиях.
  9. Скорость посадки — это самая низкая скорость, допустимая при опускании рабочего груза максимальной тяжести в данных условиях.
  10. Скорость перемещения — скорость поворота крана по горизонтали с максимальным весом рабочего груза при скорости ветра не более 3 м/с на высоте 10 метров.
  11. Частота обращения — это перемещение поворотной части крана с грузом, максимально допустимым для грузоподъемности крана при скорости ветра не более 3 м/с на высоте 10 м.
  12. Колея — это горизонтальная дистанция между центральными точками осей колес крана или характеристика гусеничного хода.
  13. База — это длина дистанции между осями тележек передних и задних колес и длина гусеничного хода для гусеничных кранов.
  14. Нагрузка на ходовое колесо — величина нагрузки на ходовую часть суммарным весом крана и рабочего груза при максимальном поднятии груза.
  15. Мощность установки — мощность всех двигателей установки, определяющая расход топлива и тип энергоснабжения.
  16. Производительность установки — среднее количество грузов, перемещаемых или монтируемых краном в единицу времени.

В соответствии с производительностью грузоподъемного крана и условий эксплуатации установки рассчитывается количество и мощность кранов для выполнения заданного объема работ. В задачах по возведению объекта могут использоваться несколько видов подъемных кранов.
