Полотна для ножовки по металлу

Советы по эксплуатации

Перед тем как воспользоваться инструментом, стоит правильно установить лезвие в оборудование.

Метод установки зависит от конструкции крепежной системы инструмента. Если головки оснащены прорезями, то полотно вставляется прямо в них, немного натягивается при необходимости, фиксируется штифтом.

Установка режущего изделия в ножовку рычажного типа производится методом выдвижения рычага, надевания полотна, возвращения рамки инструмента в исходное положение.

Корректно натянутое полотно при щелчке пальцев по поверхности пилки издает легкий звон и небольшие вибрации. Категорически запрещается применять во время натяжения пилки плоскогубцы или тиски. Незначительный перекос или изгиб приводит к повреждению режущей кромки пилки или ее полной поломке.

Установка односторонних полотен требует предельного внимания из-за направления режущих элементов. Крепить пилку нужно так, чтобы зубцы смотрели по направлению к ручке оборудования. Поступательные движения при распиле изделий выполняются от себя. Не рекомендуется ставить полотна зубцами в противоположном направлении от ручки, это не позволит произвести запланированную работу и приведёт к застреванию пилки в материале или поломке полотна.

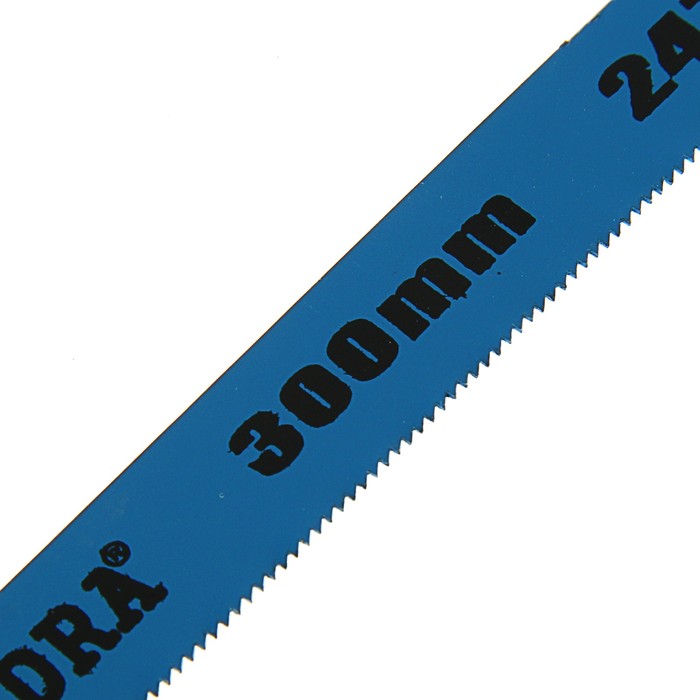

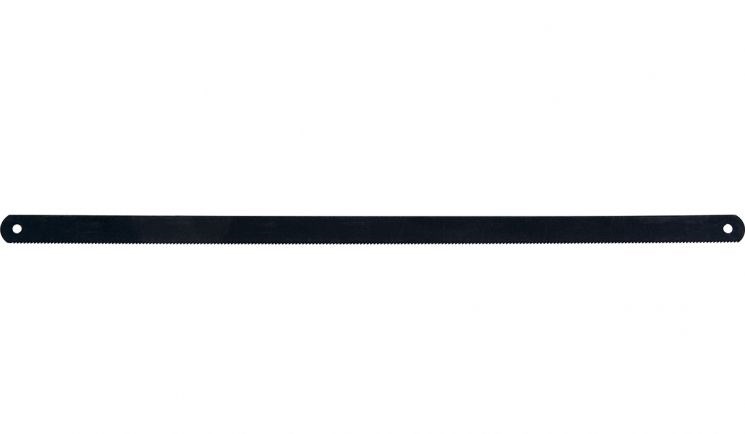

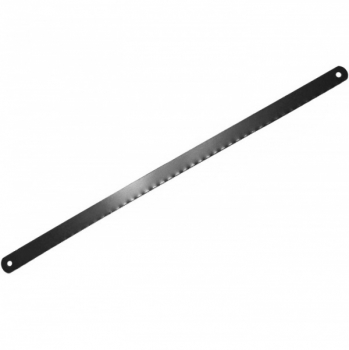

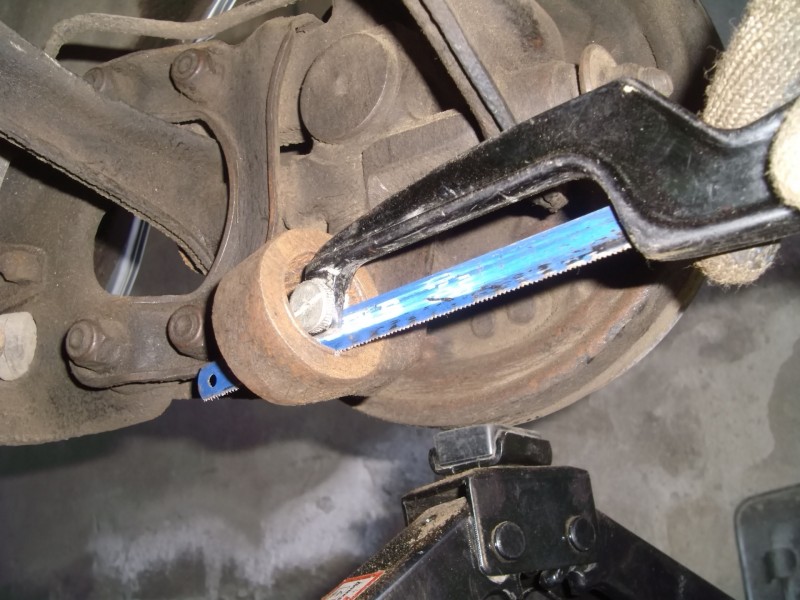

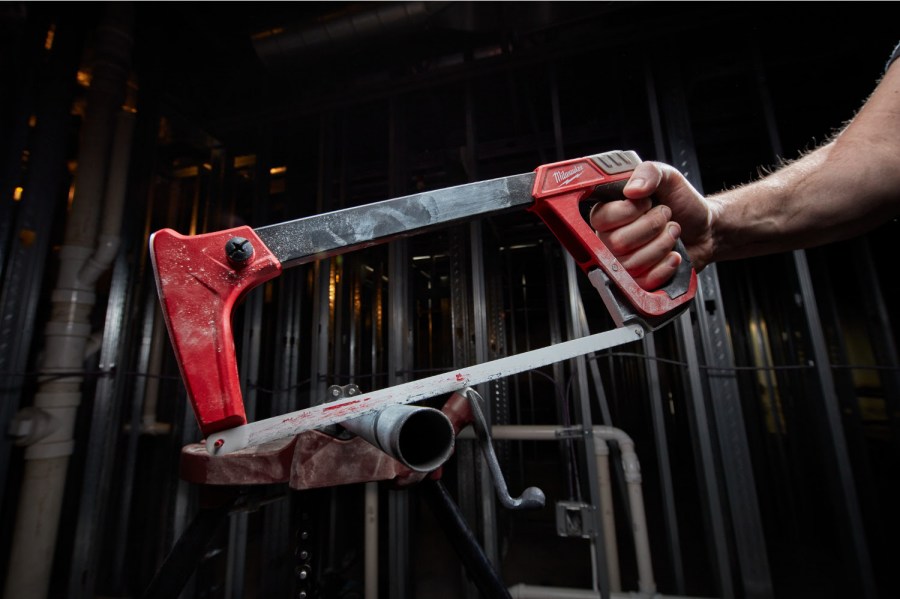

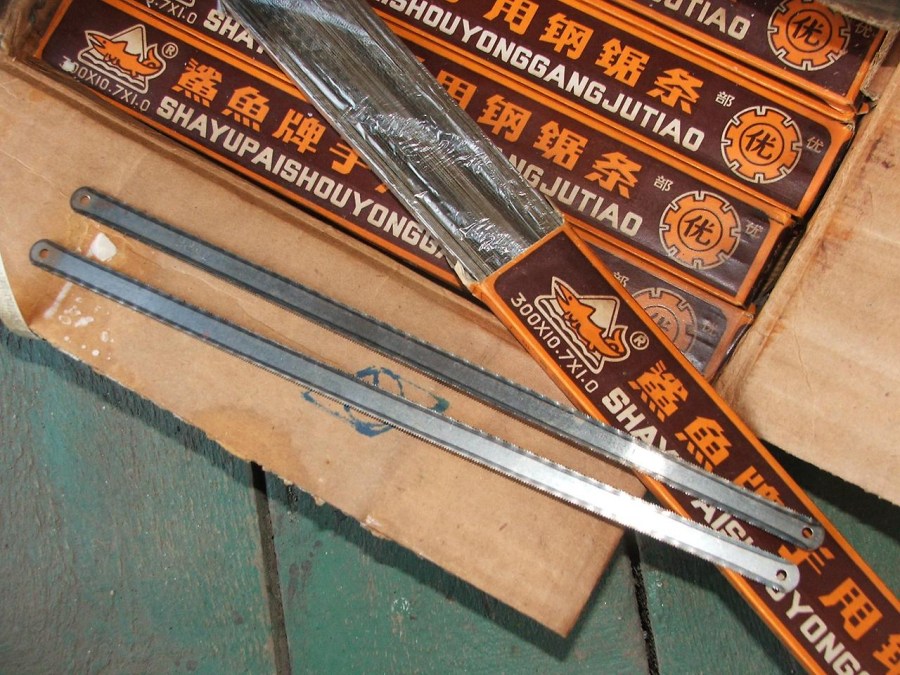

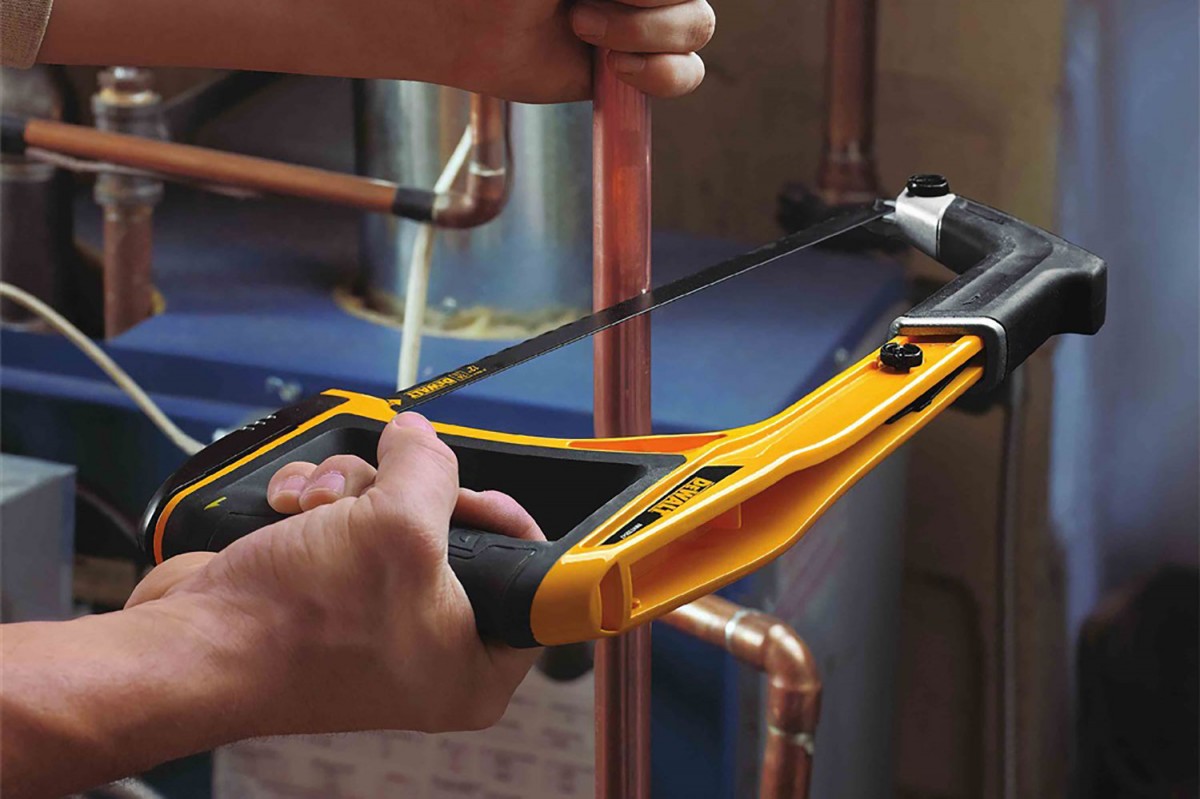

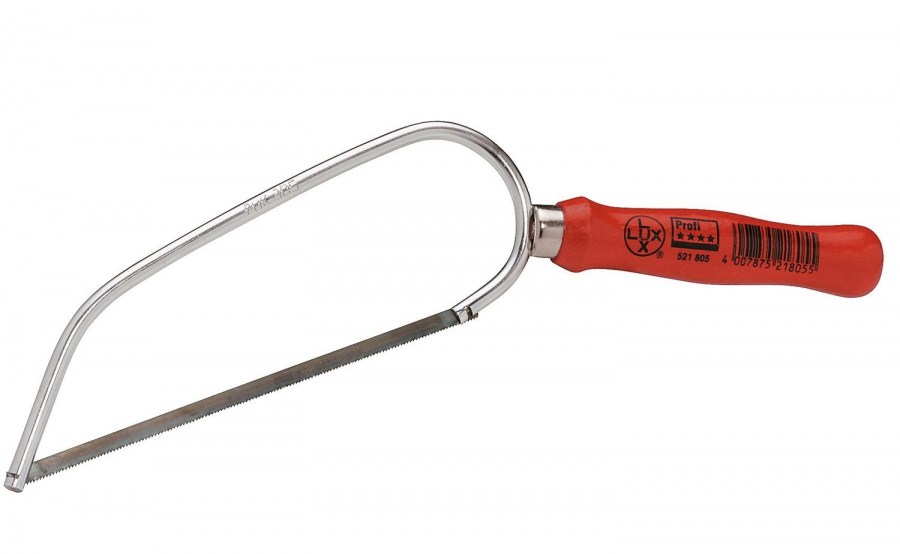

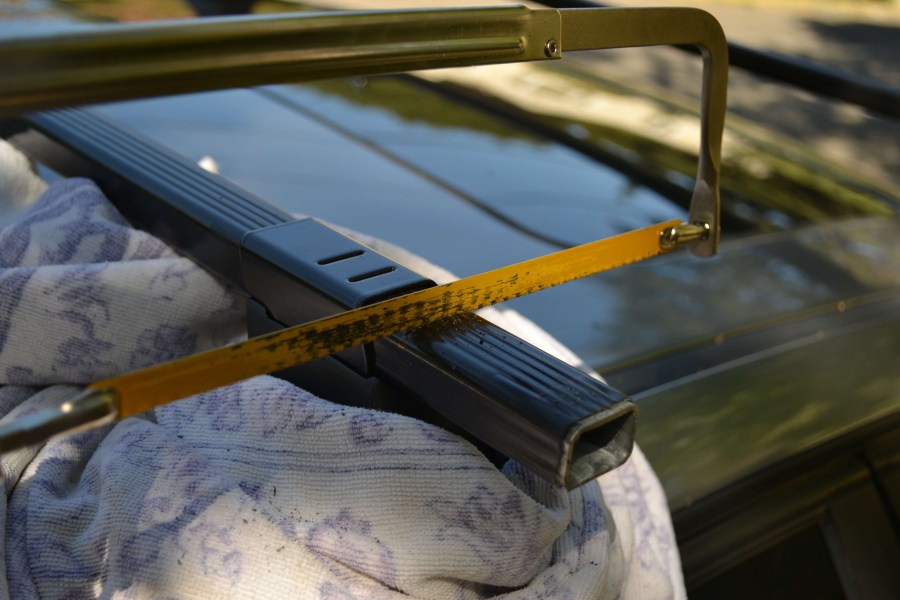

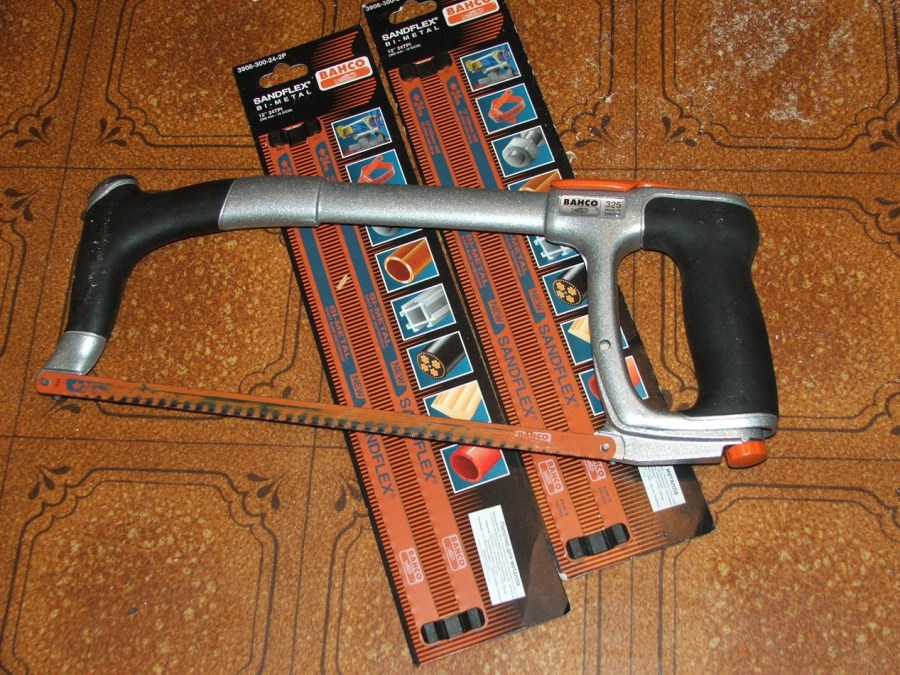

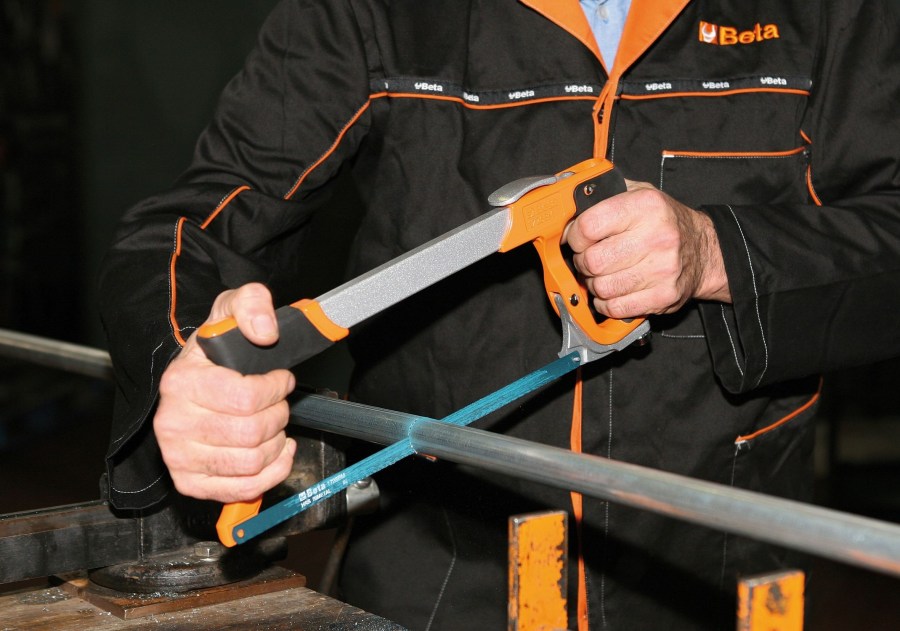

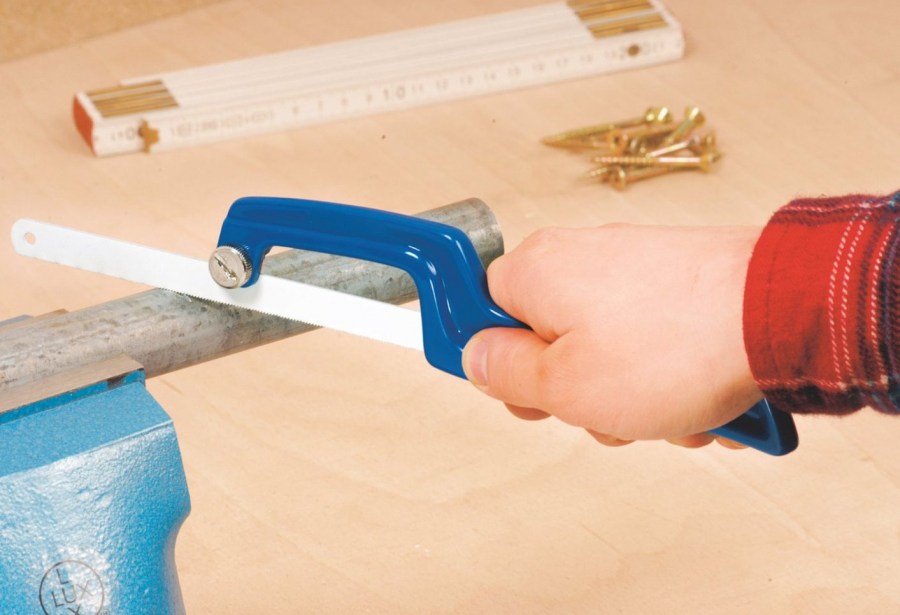

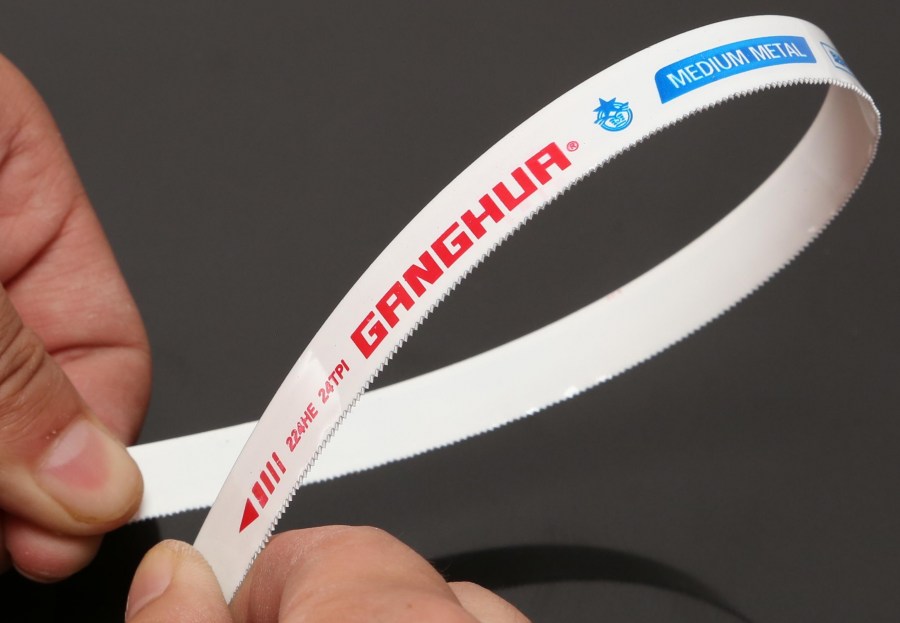

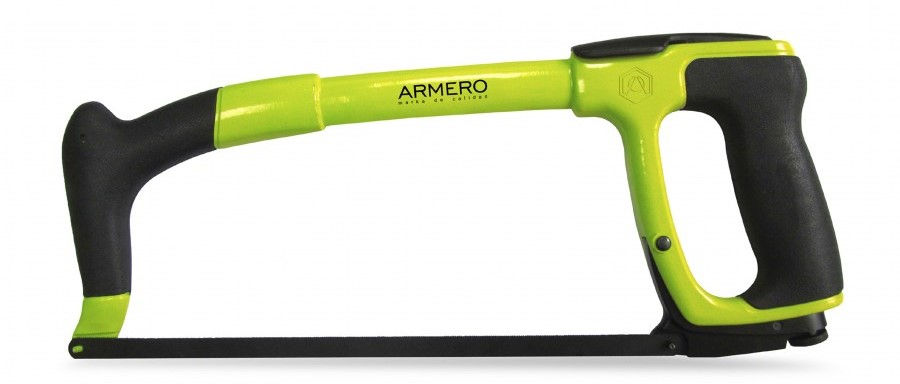

Фото полотен для ножовки по металлу

Также рекомендуем просмотреть:

Какими бывают алюминиевые заклепки
Лучшие биты для шуруповерта
Какая монтажная пена лучше
Обзор буров и сверл для перфоратора
Обзор алмазных коронок по бетону
Лучшие сверла по бетону для дрели и перфоратора
Как выбрать хороший алмазный диск по бетону
Какой абразивный диск лучше выбрать
Фрезы по дереву для ручного фрезера
Как подобрать хороший шлифовальный круг правильно
Какой патрон для перфоратора лучше
Выбираем хорошие сверла по дереву
Типы и размеры скоб для степлера
Зачем нужен унипак
Щетка по металлу для болгарки и дрели
Какую и как выбрать леску для триммера
Какие сверла по металлу лучше
Какое масло для бензопилы выбрать
Отрезные круги для болгарки
Металлические хомуты для крепления труб
Как выбрать оцинкованное ведро
Как выбрать диск для циркулярной пилы
Виды пилок для электролобзика
Разновидности лепестковых кругов
Что такое пакля
Нейлоновые стяжки
Виды и применение изоленты
Выбираем легкое пластиковое ведро
Как выбрать защитные очки
Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях 😉

Критерии выбора

Главное назначение ручной пилы – продольный или поперечный распил древесины, а также материалов на ее основе или близких к ним по свойствам. При выборе инструмента прежде всего учитывается следующий ряд параметров:

Назначение.
Параметры зубьев.
Тип стали полотна.
Длина и геометрия полотна.
Форма рукояти.

Разберем подробно особенности выбора по каждому их них.

Назначение

Первое, что необходимо знать, чтобы правильно выбрать ножовку по дереву – это тип выполняемых с ее помощью работ. При этом классифицируются они по двум признакам – типу распила и назначению. По характеру распила ручные пилы подразделятся на 3 основные разновидности:

Продольные. Оснащаются зубцами с углом заточки около 45-60 град. Обеспечивают однонаправленный равномерный точный срез. Поэтому применяются для финишной отделки, в изготовлении мебели, предметов интерьера.
Поперечные. Характеризуются углом заострения зубьев порядка 45-55 град. Используются для распила в обоих направлениях, преимущественно по сухому материалу.

Поперечный распил деревянной заготовкиИсточник domnomore.com

Универсальные. Полотно имеет два вида зубцов – полукруглой и треугольной формы. Первые задают направление движения, вторые – расширяют шов. Точность реза тем выше, чем ближе друг к другу расположены зубья.

По назначению ручные пилы различаются на классические, шипованные и выкружные. Первые применяются стандартно, вторые – для формирования технологических шип-паз-соединений, последние – для создания скругленных форм и отверстий.

Параметры зубьев

Второй важный критерий при выборе пилы – параметры зубьев. Это прежде всего их размер, который также напрямую связан с расстоянием между их остриями – шагом. Выделяются три основные группы:

Мелкие. Величина зуба составляет 2-2,5 мм. При этом количество зубцов (индекс TPI) на заданную величину длины (обычно дюйм) составляет 7-9. Применяется для качественного точного распила.
Средние. Зубцы размером 3-3,5 мм. Показатель TPI составляет 5-7. Применяется в столярных работах.
Крупные. Габариты зубьев достигают 4-6 мм. TPI – 3-5. Ножовка по дереву с крупным зубом используется для грубой работы – распила дров, стройматериалов – когда требуется большая скорость.

Ручная пила для древесины с крупными зубьямиИсточник domnomore.com

Тип стали полотна

Несмотря на то, что пила по дереву эксплуатируется в мягких условиях, ее полотно все же изготавливается из качественных стальных сплавов. Это преимущественно такие марки, как – 8ХФ, 65Г, У7 – У10 и проч. Главная их особенность – прочность на износ, достигаемая включением в состав кремния и углерода.

Однако в целях экономии некоторые производители делают полотна из обычной стали, а режущую часть высокопрочной. При этом если зубья имеют прокаленную структуру, что обычно отражается в характерном черном их цвете, то после неизбежного износа они не подлежат ремонту. В то же время аналоги из не каленой стали могут периодически, по мере изнашивания подтачиваться.

Заточка режущей части ручной пилы по деревуИсточник domnomore.com

Длина и геометрия полотна

Для того, чтобы правильно выбрать ножовку по дереву для оптимального и быстро пила в соответствии с конкретными условиями применения, необходимо учитывать длину полота. Этот параметр, как правило, имеет прямую зависимость с характеристиками шага и размера зубьев, и подразделяет пилы на 3 основные категории:

Узкое полотно длиной 250-350 мм. Оснащается мелкими часто расположенными зубцами.
Универсальная пила с полотном 350-550 мм. Имеет зубья среднего размера.
Широкое полотно протяженностью 550-650 мм. комплектуется крупными зубьями с повышенным шагом.

Геометрия полотна также может варьироваться в зависимости от назначения. Так, стандартные пилы обладают формой скошенного прямоугольника. Специальные же модели оснащаются полотном изогнутой формы. Например, веткорез имеет вид кривой сабли, что делает ее легкой и удобной в работе над обрезкой садовых деревьев и кустарников.

Для обрезки веток садовых деревьев удобно использовать пилу специальной формыИсточник domnomore.com

Форма рукояти

По форме и размеру рукоятка может иметь самые разные вариации – это зависит от типа проводимых работ, условий, антропометрии и требований пользователя. Главное, чтобы она была удобна, эргономично сидела в руке и не скользила.

Выбор ножовочного полотна

Выбирая полотно ножовочное характеристиками, которым необходимо уделить особое внимание, являются размер детали и материал. Размер детали определяет возможность использования полотна определенной длины и ширины. . Твердость и вязкость материала влияют на выбор шага полотна и величины зуба

Существуют следующие рекомендации:

Твердость и вязкость материала влияют на выбор шага полотна и величины зуба. Существуют следующие рекомендации:

Жесть, кровельное железо и пр. сходные по толщине материалы — шаг 0,8 мм.
Тонкостенные трубы, тонкий стальной профиль – около 1 мм.
Толстостенные трубы и другие подобные материалы – не менее 1,25 мм.
Чугун, пластик – 1,2 – 1,5 мм.

Как производится распил?

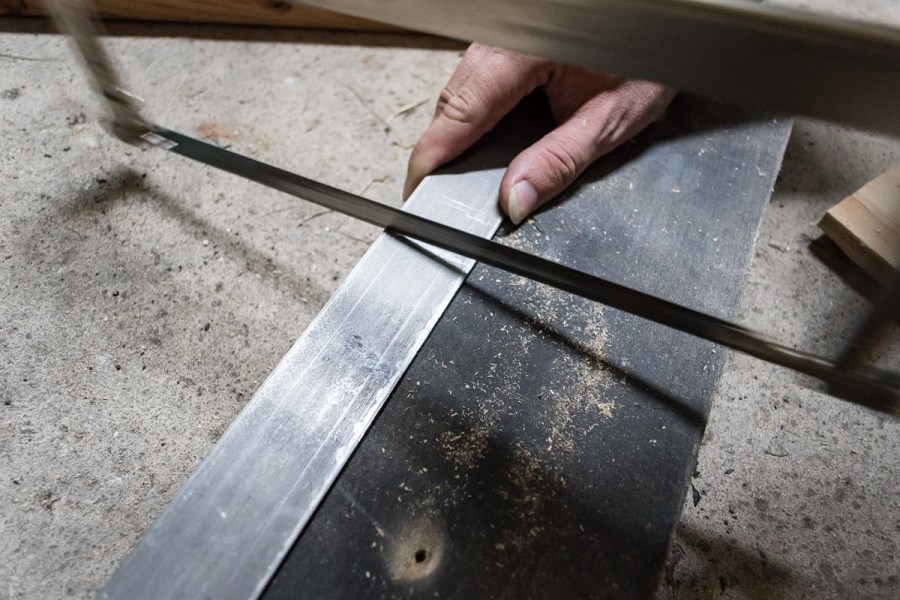

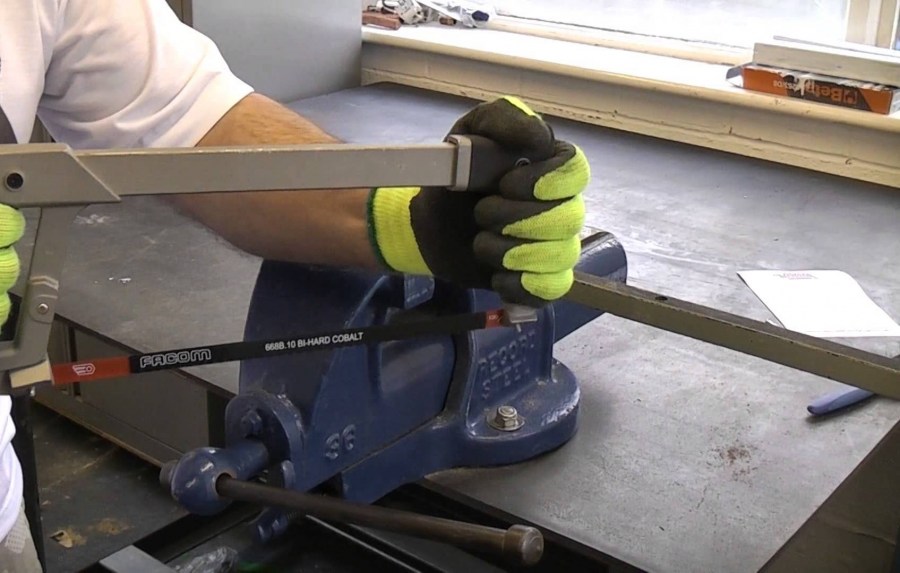

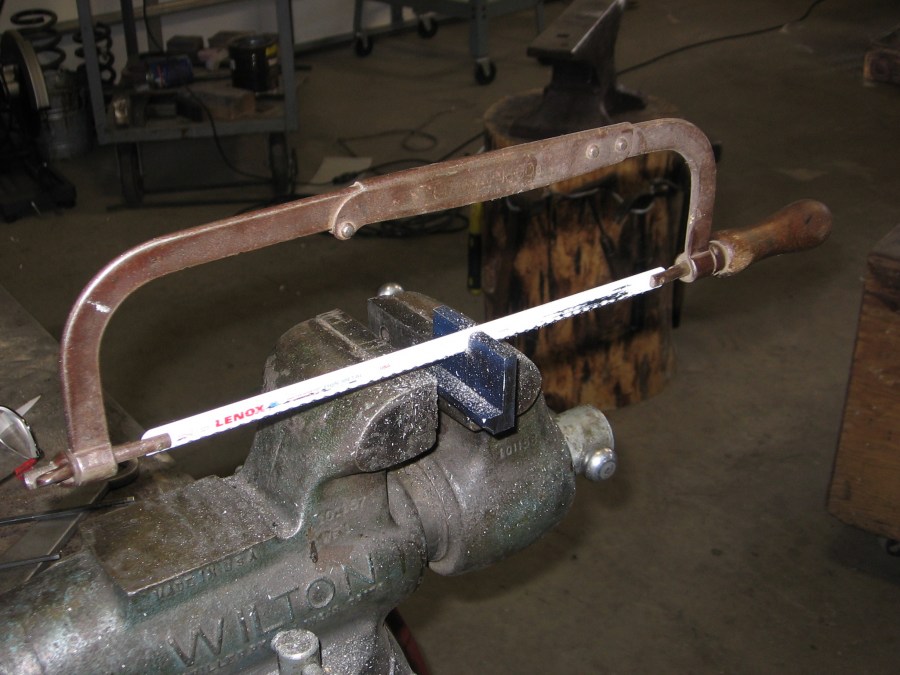

Во время процесса обработки металла ручной ножовкой нужно встать за обрабатываемым предметом, зажатым в тиски. Корпус расположен вполоборота, левая нога выставляется вперед, толчковая остаётся позади для принятия устойчивого положения.

Режущее полотно размещается строго на линии отреза. Угол наклона должен быть в диапазоне 30-40 градусов, не рекомендуется выполнять распил ровно в вертикальном положении. Наклонное положение корпуса позволяет произвести ровный надрез с минимальным возникновением вибраций и шума.

Первое воздействие на материал производится с небольшим усилием. Полотно должно врезаться в изделие, чтобы пилка не скользила, и не возникало рисков поломки инструмента. Процесс распила материала производится в наклонном положении, свободная рука располагается на изделии, рабочая производит толкательные движения ножовки вперед и назад.

С тонкостями выбора ножовок по металлу вы можете познакомиться в следующем видео.

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

Разводка по каждому.
Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Закрыть

Принципы выбора полотна

Критериями выбора служат:

Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера

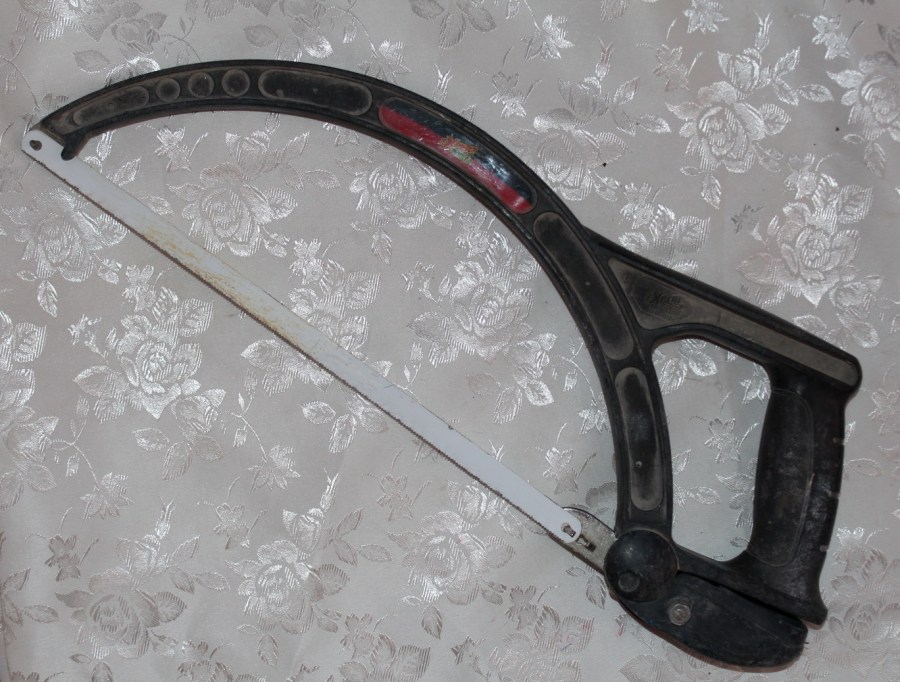

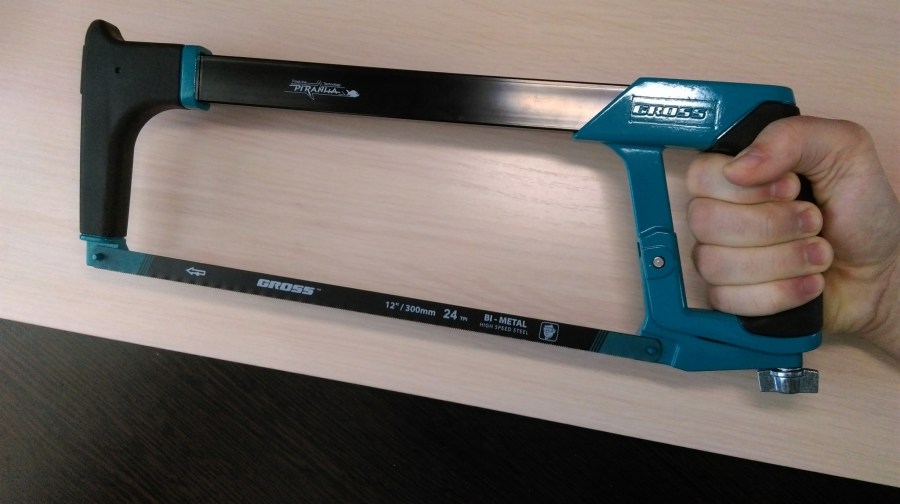

Конструкция ножовки по металлу

Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.

Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.

Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.

Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.

Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка

Основные параметры

Эффективность использования ножовки по дереву во многом зависит от ее технических характеристик. Основными из них являются:

материал, из которого изготовлено полотно пилы;
длина полотна и его форма;
размер и форма зуба;
вид рукоятки.

При выборе инструмента надо обратить внимание на каждый элемент характеристики. Только в этом случае о покупке не придется жалеть

Материал полотна

Изготавливают полотно современных ножовок по дереву из высококачественной инструментальной (легированной) стали с повышенным содержанием углерода и кремния (65Г, 8ХФ, У7…У10). Твердость должна составлять не менее HRC 45. Встречаются также модели, в которых используется комбинированное, более износостойкое полотно с режущей частью (зубья), имеющей повышенную твердость (HRC55…60).

Длина и форма полотна

На отечественном рынке можно встретить ножовки по дереву длиной от 250 до 650 мм с шагом, кратным 25 мм. Этот параметр задан ГОСТ 2615-84 и зависит от расстояния между зубьями.

В противном случае работать ножовкой будет некомфортно, так как короткое полотно будет заедать внутри массива древесины.

Как правило, ножовки с узким полотном имеют длину не более 350 мм и оснащены большим количеством мелких зубцов. Инструменты универсального назначения комплектуются полотнами длиной порядка 500 мм с зубцами средней величины. Ножовки с широким полотном делают с крупными зубьями, расположенными на большом расстоянии друг от друга (крупный шаг), их длина может достигать 650 мм.

Традиционно пила по дереву имеет вид зауженного с одной стороны треугольника. Таким инструментом можно работать с любыми видами древесины. Кроме того существуют ножовки, адаптированные для работы, например, с ветками деревьев или другими предметами, находящимися от пильщика на некотором удалении. Они имеют скругленную форму и отличаются небольшим весом.

Размер и форма зуба

Размеры зубьев (шаг) ножовочного полотна напрямую сказываются на производительности и точности работы инструмента. Чем крупнее зубья, тем выше скорость работы, но точность и качество разреза ухудшается. Использование пилы с мелкими зубьями, наоборот, гарантирует чистый и ровный срез, но при этом падает скорость.

Точность среза определяется количеством зубьев на 1 дюйм длины полотна (коэффициент TPI), то есть их плотностью расположения. Его значение маркируют на боковой поверхности полотна (например, 7х1″ или 7TPI). Чем больше TPI, тем меньше шаг. Так, 2TPI=12 мм, а 12TPI=2 мм.

Выбирая ножовку по дереву, необходимо учитывать, что минимальная толщина заготовки должна быть больше шага трех зубьев.

Существенное значение при работе с ножовкой по дереву имеет вид заточенных зубьев. Стандартными при этом считаются зубья, заточенные с двух сторон и имеющие вид остроугольного или равнобедренного треугольника.

Вид рукоятки

Вид рукоятки и материал, из которого она изготовлена, во многом определяют удобство работы с ножовкой по дереву. Лучше всего работать с пилой, оснащенной цельнолитой пластмассовой рукояткой с прорезиненными вставками для пальцев. Рукоять, выполненная из двух частей, менее удобна, так как не обладает достаточной жесткостью.

Встречаются также ножовки, имеющие перекидные рукоятки. Ими, как правило, оснащают универсальные и лучковые пилы, у которых в процессе работы можно менять полотна.

Как установить полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки

Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

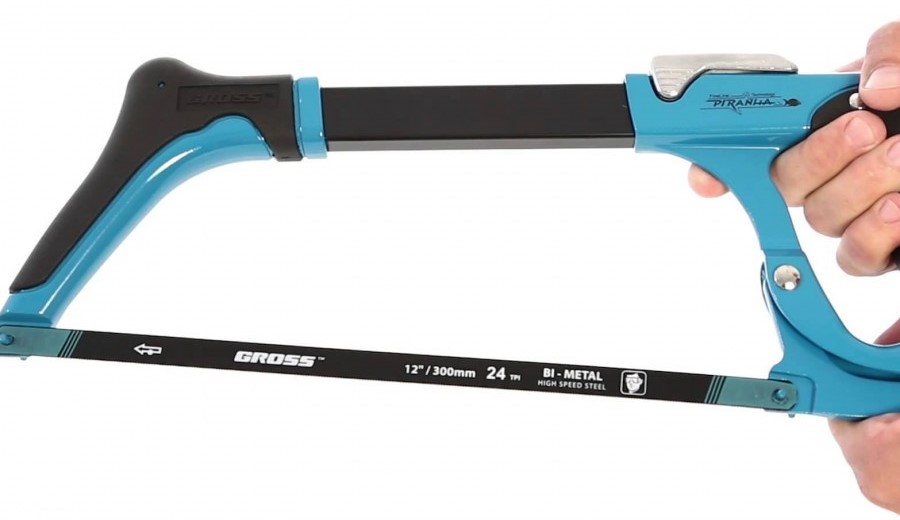

В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Быстрорез для стекла. Необычная «швабра» стекольщика

Ленточная пила по металлу. «Болгарка» для серьёзных работ!

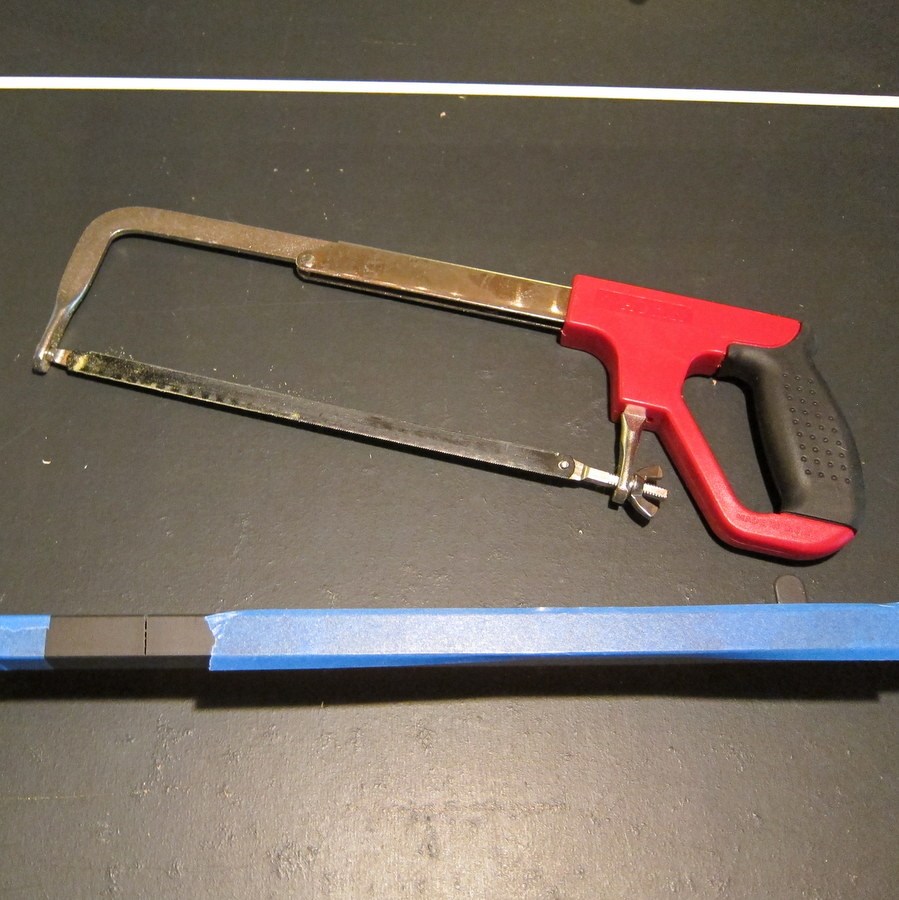

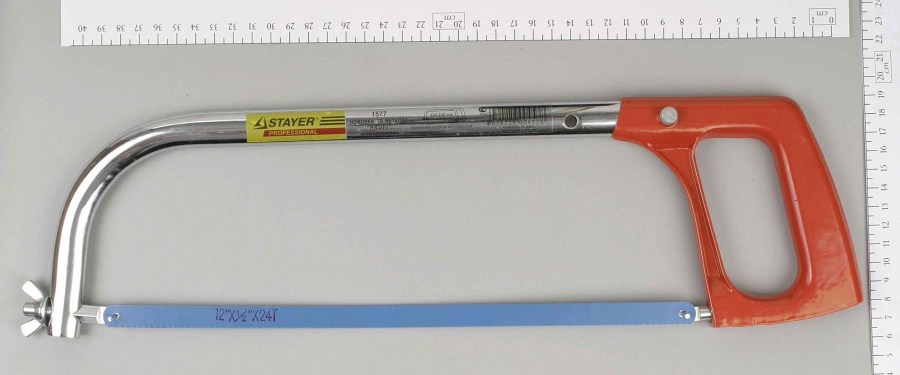

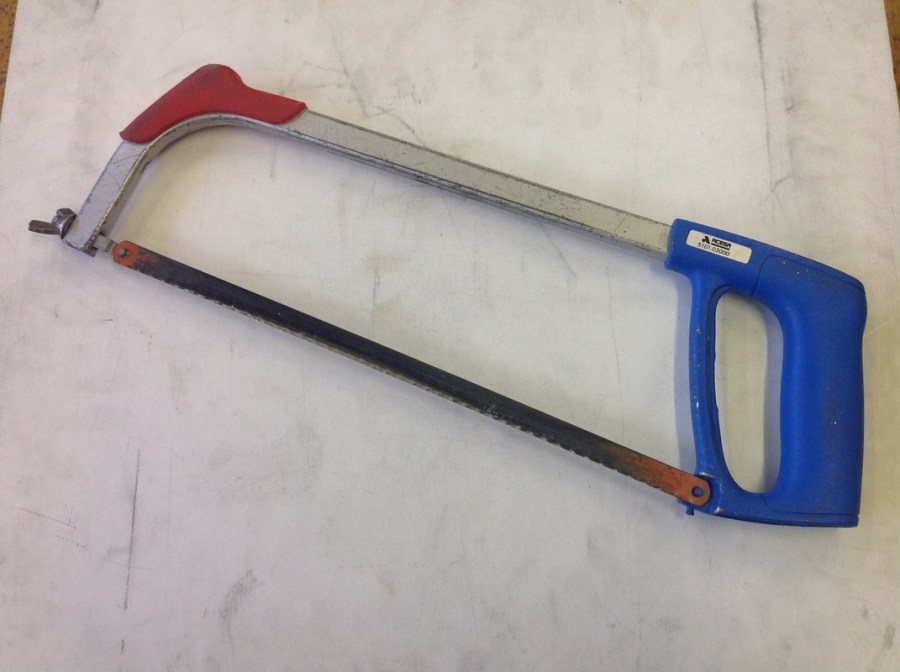

Конструктивные особенности ножовки по металлу

Конструкция устройства достаточно простая. Ручная ножовка по металлу имеет вид дуги С-образной формы, между двумя краями которой закрепляется (натягивается) полотно. Состоит инструмент из сменного полотна и специальной удерживающей рамки. Ключевая часть ножовки и её основной рабочий элемент – это полотно с зубьями.

Каждый элемент ножовки имеет свои характеристики и особенности:

Рукоятка – выполняет основную роль при работе, особенно, что касается комфорта при удерживании на протяжении длительного времени. Лучшими среди всех типов рукояток считаются двухкомпонентные, которые оснащаются специальными резиновыми вставками. Ручка может размещаться сбоку или в верхней части ножовки. Верхнее расположение ручки (модели без громоздкой рамы) понадобятся при работе в тяжело доступных местах или для выполнения кропотливых типов работ.
Рама – при помощи неё крепится полотно. Рама может изготавливаться из различного рода материалов. При необходимости распила твёрдых заготовок рама может быть сделана из композитов высокой прочности. Конструкция рамы зависит от условий работы. Так при распиле металла в плохо доступных местах используется ножовка с регулировкой угла наклона полотен либо короткой рамой. Рамка может быть цельной или раздвижной. Предпочтение обычно отдаётся раздвижным рамкам, так как в их устройстве существует возможность крепления ножовочных полотен.

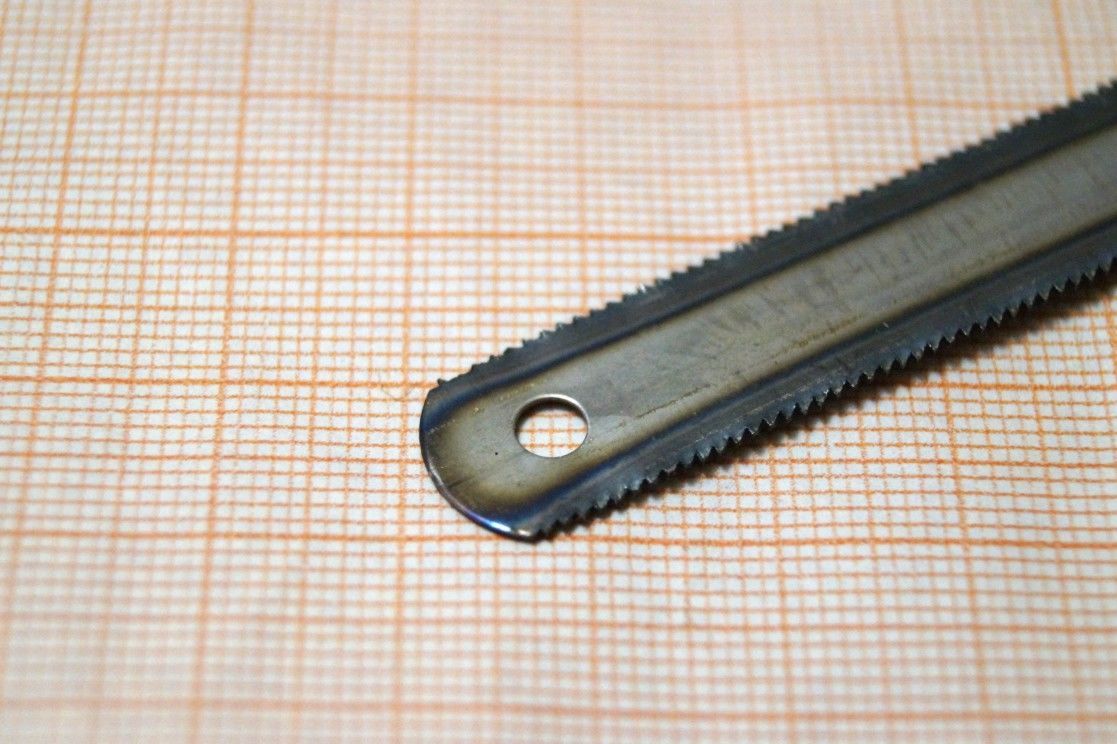

Полотно – это тонкая лента из твёрдых видов стали. Является наиболее хрупкой и тонкой частью ножовки

Поэтому при работе необходимо быть предельно аккуратными и внимательными, уделяя особое внимание деталям для крепежа. Невнимательность может привести к поломке и так хрупкого полотна

На кромке полотен наносятся зубья (резцы) клиновидной формы. Осуществляя выбор ножовки, следует учесть немаловажный показатель – наличие закалки зубьев полотна. Это способно значительно продлить срок работы пилы и увеличить её производительность при обработке твёрдых материалов с высокой степенью жёсткости. При обработке жёстких металлических изделий применяют полотна с маленькими зубьями, а для мягких – с крупными зубьями. Полотна для ножовок выпускаются из разных материалов. Выбирать лучше биметаллические (окрашиваются в любой цвет) или калёные полотна (из никелированной нержавейки с зубьями – тёмный окрас говорит о степени их закалки). Полотна закрепляются в рамке таким образом, чтобы его зубья были расположены в направлении противоположной стороны от ручки.

Конструктивные особенности инструмента влияют главным образом лишь на удобство в использовании ножовки. Скорость пропила, и качество выполненных резов зависит в основном от ножовочных полотен.

Полотна для ножовки по металлу

Рекомендации

Советы по эксплуатации

Фото полотен для ножовки по металлу
