Паяльная станция с феном своими руками

Основные различия между паяльными фенами

Перед выяснением того, как сделать в домашних условиях паяльное оборудование профессионального уровня, необходимо разобраться в том, какими различиями может обладать паяльная станция. Паяльник из фена своими руками сделать несложно. По своим техническим характеристикам он будет абсолютно идентичен заводским аналогам, среди которых основными являются:

  • диаметр жала;
  • мощность;
  • производительность системы активного воздушного охлаждения;
  • максимальная рабочая температура.

От этих характеристик зависит то, насколько качественно будет работать самодельная паяльная станция с феном, поэтому им следует уделять особое внимание

Паяльный фен: что это?

Паяльная станция – это специальное оборудование, способное разогреваться до очень высоких температур и позволяющее очень быстро нагреть металлические отводы. Это устройство обладает весьма примитивной конструкцией, поэтому разобраться с ним сможет не только профессионал, но и начинающий радиолюбитель.

При этом паяльные фены используются совместно с другим оборудованием, поскольку при работе с прибором его необходимо направлять с точностью до миллиметра. В этом случае отличным решением станет паяльная станция с феном, своими руками которую можно сделать без особых проблем. Подобные приспособления считаются полупрофессиональными и могут использоваться для выполнения большого количества задач различного уровня сложности.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

  1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
  2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

  1. Поток воздуха сдувает мелкие детали.
  2. Неравномерный прогрев поверхности.
  3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

  • Диаметр наконечника;
  • Мощность;
  • Производительность турбины;
  • Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

  • Корпус;
  • Нагревательная часть;
  • Устройство, посредством которого будет подаваться воздух;
  • Держатель;
  • Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Для чего нужна паяльная станция: области применения

Обычный паяльник может разогреваться до 400°С. Такая температура вполне подходит для пайки проводов или ремонта микросхем времён СССР. Но если нужно работать с новыми печатными SMD-платами, нужен совершенно другой температурный режим – 260−280°С. В противном случае место замены одной радиодетали мастер испортит несколько элементов вокруг. Здесь и приходит на помощь паяльная станция, которая позволяет настроить оптимальную температуру.

Полезная информация! Работа с паяльной станцией (ПС) требует некоторых навыков. Поэтому перед тем как выбрать паяльную станцию и использовать её для ремонта дорогостоящего и сложного оборудования, стоит потренироваться на ненужных печатных платах. В противном случае есть риск окончательно испортить технику.

Такие ПС являются многофункциональными – можно разогреть печатную плату, тогда выпаять элемент будет проще

Термовоздушные станции

Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.

Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.

Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.

Паяльная станция своими руками

Подобрав необходимые составляющие, можно сделать устройство самостоятельно. На начальном этапе определяются со схемой управления и типом воздействия: контактный, бесконтактный или комбинированный.

Схема

При выборе схемного решения определяются, какой будет станция: аналоговой или цифровой. В первых схемах используется принцип «OFF/ON». При достижении заданной температуры после включения подача напряжения прекращается. После остывания рабочего элемента нагрев жала возобновляется. Решение осуществляется с помощью реле или электронного ключа.

В цифровом варианте управление осуществляет микроконтроллер, в программе которого реализован ПИД – регулятор (устройство с обратной связью в управляющей цепи). При таком же способе управления, как у аналогового варианта, здесь меняется подводимая мощность. Она всегда рядом с номинальным значением. Если температура жала чуть ниже выставленного значения, то мощность нагрева небольшая. Регулятор не торопится её повышать. Как только разность резко увеличивается, то ПИД повышает мощность нагрева.

Необходимые инструменты и материалы

Паяльная станция своими руками собирается по схеме, состоящей из двух блоков:

  • платы усилителя мощности;
  • блока питания устройства.

Для самодельных паяльных станций ещё понадобятся:

  • корпус устройства – подойдёт от старой автомагнитолы;
  • дисплей (вольтметр цифровой);
  • паяльник;
  • печатные платы.

За образец берут одну из рабочих моделей подходящей конструкции.

Усилители мощности

Они же – устройства управления станцией. Схему выполняют на микросхеме lm358. Это операционный сдвоенный усилитель. У него одно плечо работает как компаратор, а второе – как усилитель термопары.

Микросхема собирается на печатной плате. Её можно изготовить самостоятельно из фольгированного текстолита.

Схема станции на базе lm358

Блоки питания

Питание станции осуществляется напряжением 24 В, на базе микросхемы IR2153 или другой с подходящими параметрами.

Блок питания, выполненный на IR2153

При желании, можно обойтись внешним источником питания 24 В, выдающего ток до 4 А.

Устройство, собранное на этом операционном усилителе, работает следующим образом. Сначала паяльник не нагрет. Инвертирующий вход компаратора не имеет напряжения, на выходе у него – питающий плюс, который открывает транзистор. Спираль нагревается и приводит к увеличению значения напряжения на термопаре. На выходе напряжение станет равно нулю тогда, когда напряжения на входах компаратора сравняются. Транзистор закроется, паяльник начнёт остывать. Датчик отметит снижение нагрева, и цикл снова повторится.

Для контроля температуры устанавливается электронный вольтметр. Он калибруется подстроечным сопротивлением при помощи термопары в мультиметре.

Arduino

Это программируемый контроллер на языковой версии С++, имеющий дополнительные методы обработки входящей и исходящей информации. К его разъёмам подключаются различные устройства. В нашем случае – датчик температуры. Ардуино считывает его показания и, обработав, управляет устройством. Микроконтроллер подключается к компьютеру. На ардуино устанавливается ПО, которое выполняет регулировку температуры и мощности.

Настройка

Собранная схема особой настройки не требует, главное – не перепутать полюса питания и правильно подключить термопару.

Для контроля температуры устанавливается электронный вольтметр. Он калибруется подстроечным сопротивлением при помощи термопары из комплекта тестового мультиметра. Если мультиметра нет, то выключается нагретый паяльник, остывает до комнатной температуры. Регулировкой резистора выставляют температуру комнаты, ориентируясь по термометру или данным сотового телефона. Дальше вновь нагревается паяльник и выключается ещё раз с проверкой выставленного значения.

Конструктивные недостатки Lukey 702

Плохая термостабилизация — это критический недостаток станции. Он обусловлен конструкцией паяльника и датчиком температуры.

Между жалом и нагревателем присутствует полость, которая плохо нагревается и забирает часть тепла.

Их-за этого при контакте жала к детали, температура резко опускается и медленно поднимается к заданному уровню.

Радиолюбители сделали несколько модернизаций паяльника:

  1. Заполнение жала песком. Песок заполняется в жало, и благодаря этому удаляется воздух между жалом и нагревателем. Минус метода — придется при каждой замене жала снова заполнять его песком;
  2. Подвинуть нагреватель максимально близко к жалу. Это работает, но отчасти. Рано или поздно нагреватель может треснуть из-за давления жалом на поверхность.

Например, у паяльника T12 термодатчик (термпопара), жало и нагреватель — это единое целое, и это называется картриджем.

И благодаря этому, в картридже отсутствует лишнее пространство и воздух, жало нагревается в разы быстрее и температура держится намного лучше.

Поэтому, паяльник сам по себе такой, его не получится сделать на порядок лучше. Это его конструктивные недостатки, с которым бороться бесполезно.

Доработка станции

Первое что нужно сделать — это установить выключатель на проводе питания. Нельзя оставлять станцию включенной в сеть из-за того, что тиристор находится под напряжением. И в случае пробоя детали включится фен и несмотря на геркон, он начнет разогреваться и расплавится.

Еще можно усовершенствовать усилитель сигнала с термопары для более точных показаний температуры и оперативного реагирования микроконтроллера на заданную температуру. Это можно сделать заменив операционный усилитель на более качественный по характеристикам.

Не стоит забывать о том, что вместо проводов можно поставить массивные разъемы, которые будут крепиться к корпусу. Это очень удобно, появится возможность при необходимости убрать фен со станции, и потом по ситуации сразу же его подключить обратно.

В паяльнике можно поменять нагреватель. Например, если установлен нихромовый, то лучше поменять его на керамический. Керамический нагреватель по всем параметрам лучше, чем нихромовый.

Не стоит забывать и о микроконтроллерах. У них можно поменять прошивку на новую, или доработать ее вручную, добавить звуковое сопровождение.

Для чего нужна станция

Блок питания для шуруповерта 12в своими руками

Современное радиотехническое и электронное оборудование включает в свой состав печатные платы, которые выполнены по технологии двухстороннего монтажа элементов. Провести качественную замену детали без перегрева контактной площадки и самой детали очень сложно. Статическое электричество может выводить из строя некоторые элементы. Выпаять микросхему с числом выводов от 4-х и более обычным паяльником просто невозможно.

Электронная регулировка температуры жала, отсос припоя и применение специальных насадок, входящих в комплект станции, позволяют провести эту работу. При снятии паяльника с подставки на него подаётся выставленное напряжение, и он готов к работе.

Если происходит активный отбор температуры с рабочей поверхности, блок увеличивает подачу напряжения для дополнительного нагрева. Это возможно, потому что в паяльник встроен температурный датчик, передающий информацию на блок управления. В тот момент, когда паяльник лежит на подставке, он находится в режиме ожидания с минимальным подогревом. За счёт этого продляется срок эксплуатации жала.

Паяльная станция позволяет контролировать температурный режим монтажных или демонтажных работ. Использование двухканальных аппаратов даёт возможность выставлять температурный режим для каждого паяльника индивидуально.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

  • паяльник;
  • блок питания от ПК;
  • автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

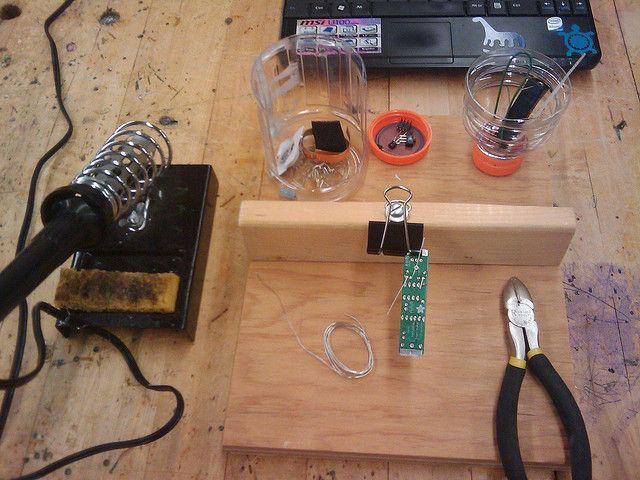

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Доработка строительного фена

В процессе работы пользователя могут не устроить некоторые конструктивные заводские решения, поэтому он принимает решение доработать фен.

Вообще, модернизация инструмента может быть направлена на определенные цели. Некоторые из них мы приведем ниже:

  • Возможность применения различных насадок.
  • Регулировка силы воздушного потока при монтаже мелких деталей.
  • Сделать независимым отключение спирали от вентилятора и наоборот – для быстрого охлаждения инструмента.

Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента

  1. Нагревательный элемент. Здесь возможно удаление стандартной нагревательной спирали и замена ее на термопару. Чтобы это сделать, необходимо удалить спираль вместе с двумя проводами белого цвета, идущими на питание двигателя. Термопредохранитель подключается обжимкой к противоположному концу спирали. Сама термопара должна пройти через свободный канал. Ее конец должен быть подключен к плате винтами.
  2. Блок управления двигателем. В этом блоке управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Те, в свою очередь, зависят от напряжения. Самым простым будет управление через ШИМ (широтно-импульсная модуляция). В этом случае интеллектуальный транзистор необходимо заменить на полевой с «логическим входом».

Контактные модели

Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.

Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.

Бесконтактный паяльник

Если острой потребности в использовании инфракрасной паяльной станции нет, то для пайки может быть с успехом применен инфракрасный паяльник. Внешне он похож на обычный с той разницей, что вместо жала имеет нагревательный элемент.

Применение и устройство

Инфракрасный паяльник используется в условиях, когда контакт с выводами компонентов недопустим. Удобно им пользоваться и для пайки радиодеталей, так как часто у обычного паяльника на жале образуется нагар, и соединения получаются некачественными. Нагар приходится счищать, а на эти действия уходит порой довольно много времени.

В условиях домашней мастерской можно сделать простейший самодельный инфракрасный паяльник из прикуривателя автомобиля. Нагревательный элемент этого устройства отлично подойдет для изготовления инструмента.

Так как для нормальной работы прикуривателя нужен постоянный ток напряжением 12 Вольт, соответствующий бортовой электросети автомобиля, понадобится электропреобразователь, чтобы можно было использовать бытовую сеть переменного тока. Для этих целей можно с успехом применить блок питания для корпусов компьютеров.

Изготовление

Чтобы собрать инфракрасный паяльник, необходимо извлечь нагревательный элемент из корпуса прикуривателя. Далее к его контактам необходимо присоединить питающие провода. К центральному контакту, соответствующему «плюсу» автомобильной сети, можно подвести любой медный провод в изоляции.

К «рубашке» элемента, контактирующей в автомобиле с массой, необходимо подвести медный одножильный провод сечением не менее 2,5 кв. мм. К этому проводу уже можно припаять другой гибкий медный проводник.

Соединение необходимо изолировать на расстоянии примерно 2-3 см от нагревательного элемента, одев на соединение термоусадочную трубку. ПВХ изоляционную ленту использовать не стоит, так как она может расплавиться.

Для корпуса инфракрасного паяльного инструмента необходимо использовать любой стержень из тугоплавкого материала. Можно даже использовать неисправный паяльник, закрепив нагревательный элемент прикуривателя на жало.

Для этой цели используют стальные затягивающиеся хомуты. При этом необходимо следить, чтобы два питающих провода не соприкасались друг с другом неизолированными отрезками. Устройство соединяется с блоком питания гибким кабелем или электрошнуром достаточной длины.

Самостоятельная сборка

Если нет возможности приобрести паяльный фен, поскольку цена слишком высока, то его можно быстро сделать своими руками из подручных материалов.

Самодельный фен, при условии, что будут использованы качественные составные материалы и соблюдена технология сборки, позволит выполнять все необходимые задачи по своему прямому назначению.

Перед тем как приступить к сборке своими руками, необходимо подготовить материал, а также сделать примерную схему устройства для пайки. Своими руками можно сделать стационарный и переносной самодельный фен.

Стационарное устройство нельзя будет перемещать при необходимости, при этом рабочая температура никак не будет влиять на рукоятку прибора.

Само основание можно взять у неисправного фена для волос. Нагнетательным элементом может стать любой вентилятор небольших размеров, например от аквариумного компрессора.

Также следует обязательно продумать пусковой механизм, а также регулятор температур.

В процессе выполнения сборки своими руками, после того, как будет выполнена намотка спирали на специальную трубку, поверх нее рекомендуется плотно намотать стекловолокно. Далее следует сделать термоизоляционную трубку и надеть ее на спираль.

Такая насадка защитит конструкцию корпуса от перегрева, даже если рабочая температура воздушного потока будет выше нормы. Для нагнетания воздушного потока необходимо сделать и установить сам нагнетательный элемент.

Его монтаж лучше производить в задней части корпуса фена. Провод от нагревателя в обязательном порядке пропускается через реостат, который позволит управлять режимом нагрева.

Насадка должна иметь форму цилиндра и крепиться перед нагревательным элементом. Именно насадка будет обеспечивать необходимое направление горячих потоков воздуха.

Также в удобном месте монтируется пусковая кнопка, при желании можно самодельный фен, предназначенный для различной пайки, оснастить дополнительным освещением, которое позволит выполнять работу не только удобно, но и с более высокой точностью.

Собрать фен, предназначенный для пайки, исключительно своими руками, при желании не составит большого труда.

Практически все необходимые элементы и материалы для его самостоятельной сборки можно найти в кладовке. Это позволит избежать лишних затрат на приобретение заводского приспособления, цена на которое может неприятно удивить.

Правильно собранный фен станет настоящим помощником домашнего мастера при выполнении самых разных ремонтных работ в собственной квартире.

Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.

Этот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.

Сборка пошагово на Arduino c ATmega

Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.

Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:

Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.

Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.

Паяльник и фен продаются как комплектующие

Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…. Для подключения их к корпусу — разъемы GX16-5 и GX16-8

Приобретен также комплект из 5 жал

Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.

Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.

Схема и платы

В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).

Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.

Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:

Прошивку микроконтроллера делали через Arduino UNO:

Финишный этап: собираем все в единый модуль, настраиваем t° паяльника и фена, для определения значений можно использовать термопару мультиметра. Контрастность дисплея выставляем переменным резистором на переходнике его платы.
