Шнековый насос

Особенности конструкции и принцип действия

Если рассмотреть устройство центробежного насоса в разрезе, то в конструкции такого оборудования можно выделить следующие элементы.

  • Электродвигатель в устройстве центробежного насоса играет роль приводного элемента. Та часть внутренней конструкции центробежного насоса, где располагается его приводной электродвигатель, тщательно герметизируется, что необходимо для защиты силового агрегата от контакта с перекачиваемой жидкой средой.
  • Вал насоса передает вращение от электродвигателя рабочему колесу.
  • Конструкция центробежного насоса обязательно включает в себя рабочее колесо, на внешней цилиндрической поверхности которого расположены лопатки, перемещающие перекачиваемую жидкую среду по внутренней камере устройства.
  • Подшипниковые узлы обеспечивают легкое вращение вала с зафиксированным на нем рабочим колесом.
  • Уплотнительные элементы защищают узлы внутренней конструкции гидромашины от контакта с перекачиваемой жидкой средой.
  • Корпус насоса, как правило, выполнен в форме улитки и оснащен двумя патрубками – всасывающим и напорным.

Основные части центробежного насоса

Конструктивная схема центробежного насоса, кроме вышеперечисленных деталей, может включать в себя ряд дополнительных элементов:

  1. шланг, по которому перекачиваемая жидкая среда поступает в напорную магистраль;
  2. шланг, по которому жидкость поступает во внутреннюю камеру устройства;
  3. обратный клапан, препятствующий перемещению уже перекачанной жидкой среды в обратном направлении;
  4. фильтр грубой очистки, не дающий твердым включениям, содержащимся в составе жидкой среды, попадать во внутреннюю часть помпы;
  5. вакуумметр, при помощи которого осуществляется контроль за степенью разреженности воздуха в рабочей камере;
  6. манометр, посредством которого можно контролировать давление потока жидкой среды, создаваемого насосным оборудованием;
  7. элементы запорной арматуры, позволяющей регулировать параметры потока жидкой среды, поступающей в насос и выходящей из него.

Устройство насосной части оборудования центробежного типа

Устройство и принцип действия любых центробежных насосов отличаются простотой. Так, принцип действия центробежного насоса заключается в следующем.

  • Жидкая среда, попадающая во внутреннюю рабочую камеру, захватывается лопатками рабочего колеса и начинает перемещаться вместе с ними.
  • Под воздействием центробежной силы жидкая среда отбрасывается к стенкам рабочей камеры, где создается избыточное давление.
  • Находясь под избыточным давлением, жидкая среда выталкивается через напорный патрубок.
  • В тот момент, когда жидкая среда из центральной части рабочей камеры отбрасывается к стенкам, создается разрежение воздуха, что и обеспечивает всасывание новой порции жидкости через входной патрубок.

Принцип действия центробежного насоса

Принцип работы центробежного насоса, описанный выше, относится к моделям как поверхностного, так и погружного типа. Основную функцию центробежного насосного оборудования выполняет рабочее колесо с лопатками. В соответствии с описанным выше принципом действия центробежных насосов такие устройства обеспечивают всасывание перекачиваемой жидкой среды и ее выталкивание в напорную магистраль в постоянном режиме, что гарантирует стабильность параметров создаваемого потока.

Классификация по типу установки – погружные или поверхностные насосы

Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.

Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.

Конструкция погружного насоса имеет определенные особенности:

  • оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
  • двигатель и корпус турбины соединены между собой;
  • механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.

Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.

Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования

Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.

Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.

Погружные насосы устанавливают в следующих местах:

  • глубокие колодцы;
  • подвальные помещения с рисками затопления;
  • в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
  • в местах с ограниченным пространством;
  • сельскохозяйственные постройки;
  • трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.

Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.

В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости

В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.

Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.

Центробежные виды насосов

Представляют собой любой насос, который создает поток или повышает давление жидкости, за счет чего производится ее перекачка из одного пункта к другому. Центробежный насос считается одним из наиболее популярных видов, и используется в 95% бытовых и промышленных решений.

К плюсам такого насоса относят невысокую стоимость обслуживания, простоту эксплуатации, универсальность. Принцип перекачки жидкости центробежным насосом можно объяснить следующей схемой:

внутри корпуса насоса находится рабочее колесо, представляющее собой ряд изогнутых лопастей;

  • лопасти вращаются при погружении в воду, которая вместе с ними вращает жидкость, обеспечивая достаточную силу;
  • он создает центробежную силу к частицам воды и вытесняет жидкость из источника.

Центробежные водяные насосы имеют разные рабочие колеса в зависимости от сферы их применения. Выделяют три основных типа:

  • закрытый – закрывает лопатки с обоих концов кожухом и является наиболее эффективным;
  • полуоткрытый;
  • открытый.

Полуоткрытые и открытые центробежные насосы применяются для вязких жидкостей и с примесями. Рабочее колесо центробежного насоса всегда должно быть погружено в воду. Главной причиной низкой эффективности в таких насосах будет попадание воздуха в двигатель. Из-за попадания воздуха насос будет работать медленнее, перекачивать водяные насосы воздухом становится труднее, чем жидкостью. Насос перестанет вытеснять воду под давлением. Для устранения этой проблемы нужно будет удалить воздух из системы.

Конструкция центробежного насоса включает три важных элемента: электродвигателя, насоса для физического перекачивания воды, механизма для включения и выключения насоса. При выборе центробежного насоса обязательно определяют его необходимую мощность. Она должна быть достаточной для выполнения конкретной задачи. Поскольку жидкость считается достаточно тяжелым материалом, для ее перекачки, например, на высоту, потребуется большая мощность.

Если технические характеристики центробежного насоса не будут соответствовать поставленной задаче, крыльчатка будет вращаться, разбрызгивая жидкость, но практически не перемещая. Также между вращающимся диском и корпусом останется небольшой зазор, который будет служить утечке жидкости. Из-за этого существенно снижается эффективность работы насоса. Для выполнения более сложных задач по транспортировке жидкостей могут понадобиться поршневые или диафрагменные насосы.

Центробежные насосы создают поток, используя одно из трех действий: радиальный, смешанный поток и осевой. Насосы с радиальным потоком представляют собой центробежные насосы, в которых давление создается полностью за счет центробежной силы. В насосах со смешанным потоком давление создается частично за счет центробежной силы и частично за счет подъема лопастей рабочего колеса. Модели с осевым потоком создают давление за счет выталкивания или подъема лопастей рабочего колеса.

Особенности конструкции

Винтовой насос для скважин состоит из цилиндрического или конического корпуса и мотора, прикрепленного к фланцу через уплотнительные шайбы. Внутри кожуха расположен рабочий вал, имеющий конфигурацию шнека.

При вращении рабочего элемента жидкость подается к выходному отверстию; герметичные уплотнения не допускают обратного стока воды. За счет этого достигается постоянство давления в системе водоснабжения и рабочей камере помпы. Производительность устройства зависит от угла закрутки шнека и частоты вращения ротора электрического двигателя.

Встречаются насосы с двигателем, интегрированным в корпус. Привод питания проходит через герметичный канал к обмоткам статора; в конструкции изделия предусматривается масляный бак для автоматической смазки подшипников шнека и ротора мотора.

Подача воды в полость насоса производится через сетчатую решетку, смонтированную вокруг корпуса шнека. Напорный штуцер позволяет подсоединить гибкий резиновый рукав, который подключается к накопительному баку системы водоснабжения.

Схематическое изображение устройства скважинного винтового насоса

Для работы насоса требуется опустить оборудование в рабочую среду; допускается применение помпы в колодцах или скважинах. При затягивании воздуха глубинный насос начинает изнашиваться; автоматика обеспечивает отключение привода шнека.

Оборудование позволяет подавать не только воду, но и перекачивать нефтепродукты или растворы, содержащие примеси агрессивных веществ (при условии применения в конструкции помпы материалов, устойчивых к воздействию химикатов).

Конструкция оборудования допускает перекачивание воды с примесями в виде песка или ила. Посторонние частицы подаются вместе с жидкостью в напорный рукав, а затем отделяются в отстойнике или при помощи фильтрующего элемента. На заборном патрубке помпы устанавливается фильтр грубой очистки, не пропускающий крупные камни или волокна водорослей. Помпа шнекового типа имеет диаметр, соответствующий размеру скважины; снижение габаритов позволяет улучшить технические характеристики оборудования.

Разновидности и основные технические характеристики

Среди насосов шнековых выделяют две категории. Основополагающим параметром такого разделения выступает рабочая глубина, на которой способны работать данные гидромашины. Так, в зависимости от этой характеристики различают:

  • стандартные винтовые насосы;
  • устройства глубинной категории.

Шнековый насос, относящийся к стандартной категории, используется для откачивания воды из колодцев или скважин, глубина которых не превышает 20–25 метров. Такие помпы часто применяются для обслуживания скважин с небольшим дебитом, бурение которых выполнено на водоносных слоях почв песчаного типа (скважины на песок). Поскольку с помощью винтового насоса можно откачивать жидкую среду с различной производительностью, сохраняя при этом стабильное давление создаваемого потока и не обращая внимания на содержание в составе воды песчаных включений, данное оборудование оптимально подходит для обслуживания скважин указанного типа.

Винтовой моноблочный насос с верхним расположением водозаборной части

Винтовой скважинный насос глубинной категории оснащается удлиненным шнеком, что определяет впечатляющие технические возможности такой гидромашины. Обладая высокой мощностью и надежностью, она может успешно обслуживать артезианские скважины, вода в которых располагается на глубине, доходящей до ста метров. Конечно, цена таких моделей значительно выше стоимости устройств стандартной категории, но во многих случаях, когда требуется обеспечить подачу воды из скважин значительной глубины, без подобного оборудования просто не обойтись.

Рассмотрим технические характеристики, которыми обладает скважинный винтовой насос, относящийся к моделям средней ценовой категории:

  • производительность, показывающая, какой объем жидкой среды насос способен перекачать в единицу времени, – 1500–2000 л/час;
  • напор создаваемого потока жидкости – 40–60 метров водяного столба;
  • температура, которой может обладать перекачиваемая жидкая среда, – от +5 до +40°С;
  • размер частичек нерастворимых твердых включений, которые могут содержаться в перекачиваемой воде, – 2–2,5 мм;
  • мощность электродвигателя, приводящего во вращение ротор и шнек, – 1–1,5 кВт.

Линейка винтовых насосов Sprut

Большинство моделей шнековых насосов средней ценовой категории, которые часто применяются для оснащения бытовых автономных систем водоснабжения, могут работать от электрической сети с напряжением 220 В.

Шнековые помпы промышленного назначения отличаются более впечатляющими техническими характеристиками. В частности, такие устройства без ущерба для своего технического состояния могут успешно перекачивать жидкие среды, температура которых значительно превышает вышеуказанные значения. Кроме того, промышленные насосы винтового типа в состоянии работать с жидкими средами, содержащими в своем составе нерастворимые твердые включения, размер частиц которых превышает 2–2,5 мм.

Скважинный шнековый насос для артезианских водозаборов

Основная часть корпусных деталей насосов скважинных винтового типа изготавливается из нержавеющей стали, отдельные элементы – из прочного пластика. Для герметизации элементов внутренней конструкции таких гидромашин используются прокладки, изготовленные из резины и силикона.

Поскольку движущиеся элементы внутренней конструкции шнековых насосов постоянно контактируют с перекачиваемой жидкой средой, они не нуждаются в обеспечении дополнительного охлаждения.

Виды винтового насосного оборудования

Водный насос высокого давления

Так как винтовые приборы задействованы во многих сферах применения, они отличаются между собой особенностями конструкции. По своему устройству агрегаты делятся на такие типы:

Шнековые насосы – эти агрегаты предназначены для перекачивания больших объемов агрессивных химических и абразивных веществ. Шнековый прибор эффективно работает, как в вертикальном, так и в горизонтальном положении. Нередко такое оборудование используется для воды из скважин и глубоких колодцев. Шнековые агрегаты обладают простой конструкцией и сравнительно невысокой стоимостью;

Штанговые насосы – такого рода устройства используются для высоковязких сред в предприятиях по добыче и переработки нефти. В конструкцию штангового насоса входит устьевой сальник, вращательная колонна и поверхностный привод. Агрегаты этого типа отличаются высокой производительностью и достаточно высокой стоимостью;

Вакуумные насосы – эти агрегаты оборудуются двумя винтовыми роторами, вращающимися в противоположные стороны. Благодаря такой конструкции вакуумного насоса, жидкость сначала попадает в область между винтовыми камерами и цилиндром, а затем попадает в отверстие для выхлопных газов.


Насос винтовой для вязких жидкостей показывает высокую производительность, однако эффективность работы устройства во многом зависит от правильности его использования. В связи с этим прежде, чем покупать прибор для бытовых или промышленных целей, нужно убедиться в его соответствии с выбранной областью применения.

Устройство и эксплуатация винтовых насосов

Человеку, далекому от техники, проще всего объяснить устройство и принцип работы винтового насоса на примере обычной мясорубки.

Особенности конструкции

Как и в мясорубке, основной рабочей деталью устройства является шнек (поэтому такие насосы часто называют шнековыми), заключенный в резиновую обойму. Но с вращающимся валом двигателя он соединен не напрямую, а с помощью карданной передачи, обеспечивающей их небольшую несоосность.

На рисунке показана конструкция скважинного винтового насоса

Когда вал начинает вращаться, соединенный с ним винт совершает сложное движение вокруг своей оси, которая в свою очередь тоже вращается по окружности, радиус которой задан эксцентриситетом винта. В результате такого движения между витками шнека и обоймы образуются полости, которые постоянно перемещаются по направлению от всасывающего отверстия к выходному патрубку.

Попавшая в эти полости жидкость постепенно нагнетается в камеру, откуда под напором вытесняется наружу, а в приемной части насоса тем временем происходит разрежение давления, поэтому вода из скважины устремляется в неё.

В зависимости от количества винтов эти устройства могут быть одновинтовыми или многовинтовыми. Но в системах индивидуального водоснабжения из скважин обычно используются погружные насосы с одним винтом.

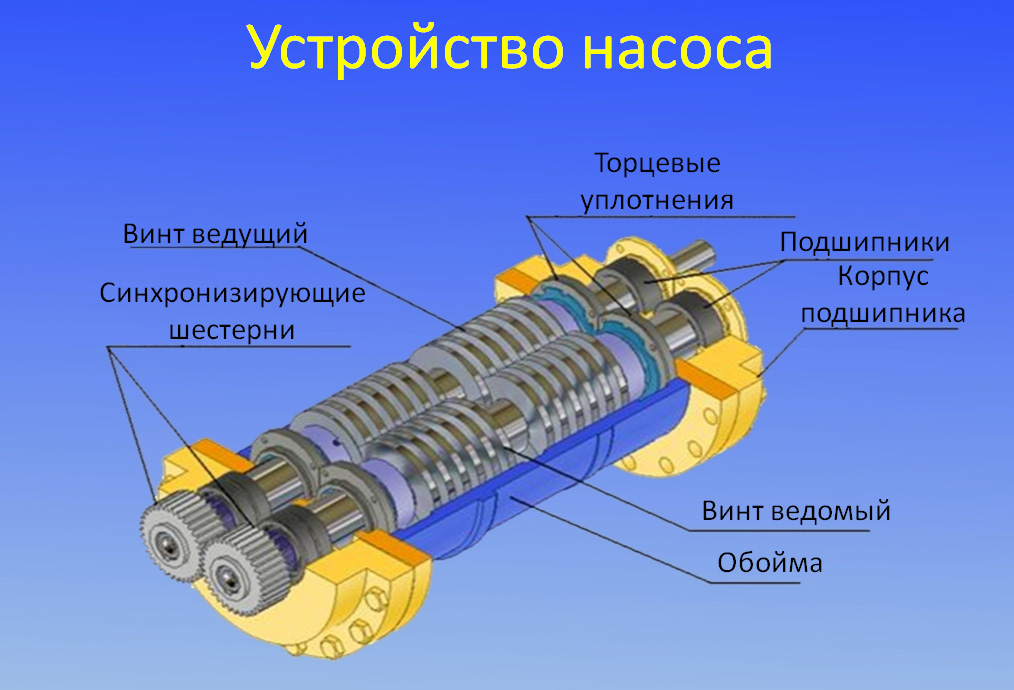

Двухвинтовой насос в разрезе

Для получения на выходе чистой питьевой воды на всасывающий патрубок устройства часто монтируется сетчатый фильтр грубой очистки, не пропускающий внутрь крупные частички песка или ила. Если этого недостаточно, то фильтры тонкой очистки устанавливаются уже на поверхности, чаще всего – в техническом помещении дома. Какие именно, определяется после анализа воды (см. Анализ воды из скважины – зачем он нужен и как делать).

Обслуживание и эксплуатация

Простая и надежная конструкция гарантирует потребителям минимум затрат и времени на обслуживание такого оборудования.

Итак:

  • Винт и ротор насоса охлаждается перекачиваемой водой, поэтому он практически не нуждается в профилактическом обслуживании, что очень удобно, так как для этого его приходилось бы периодически доставать из глубокой скважины, а затем вновь устанавливать на место.
  • Но даже если потребуется ремонт или замена каких-то деталей, продуманная конструкция агрегата позволит сделать это своими руками, не прибегая к услугам специалистов и использованию сложного оборудования.
  • Длительный срок службы таких насосов объясняется и отсутствием вибрации при работе, несмотря на высокую мощность и большое число оборотов.
  • Они практически бесшумны, поэтому даже если скважину оборудовать в подвале дома, работающее оборудование не будет создавать дискомфорта.

Установка в скважину

Погружные винтовые насосы монтируются точно так же, как центробежные и любые другие. Они тоже имеют вытянутую цилиндрическую форму со всасывающим отверстием в нижней части, выходным патрубком и проушинами для троса в верхней.

Металлический трос удерживает устройство на заданном уровне, а питание к нему идет через электрический кабель. К выходному патрубку присоединяется шланг или труба, по которой вода подается наверх.

Инструкция по подключению и монтажу насоса:

  • Соберите устройство и убедитесь в его работоспособности;
  • Присоедините к патрубку напорный шланг и стяните его хомутами в нескольких местах по всей длине с кабелем, чтобы последний не провисал;
  • Установите поплавковый выключатель, если он входит в комплект;
  • Закрепите страховочный металлический трос. Это очень ответственный момент: если трос сорвется, достать насос из скважины, вытягивая его за кабель, будет проблематично и чревато поломкой;

Оборудование готово к погружению

Осторожно опустите агрегат в скважину на требуемую глубину, заранее сделав метку на шланге или кабеле;
Закрепите трос на оголовке скважины;
Подключите насос винтовой для скважины к электросети и проверьте его работу.

Устройство не должно вибрировать и издавать сильный шум или стук. Если это не так, значит, где-то вы допустили ошибку или существуют неполадки в самом механизме.

Виды насосного оборудования для откачивания жидких сред из скважин

Основным назначением глубинных насосов является откачивание жидкой среды из подземного источника и ее дальнейшая транспортировка по трубопроводной системе под определенным напором. Гидромашинами данного типа оснащаются различные системы, к которым, в частности, относятся системы автономного водоснабжения и водоотведения, системы орошения и др.

В зависимости от сферы применения глубинные насосы могут относиться к:

  • устройствам промышленного назначения, которые за счет высокой мощности способны поднимать перекачиваемую ими жидкость с глубины, доходящей до 1000 метров (такое оборудование отличается значительными размерами и используется в различных отраслях промышленности);
  • погружным насосам бытового назначения, применяемым для обеспечения эффективной работы систем автономного водоснабжения загородных домов и дач, а также для функционирования оросительных систем (погружные насосы этого типа отличаются компактными размерами и достаточно высокой мощностью).

Схема подключения погружного скважинного насоса

По схеме установки в скважине выделяют штанговый и бесштанговый погружные насосы. К устройствам второго типа, в частности, относятся насосные установки с электрическими центробежными насосами (УЭЦН).

Штанговый насос – это гидромашина, приводной двигатель которой располагается на поверхности земли, вне скважины, при этом в перекачиваемую жидкую среду погружается только его заборная часть. Штанги, присутствующие в конструкции такого устройства, предназначены для того, чтобы передать тягу, создаваемую приводным электродвигателем, к заборной части.

Скважинные штанговые насосы

Приводной электродвигатель бесштанговых насосов располагается в одном корпусе с заборным механизмом и погружается в перекачиваемую жидкую среду вместе с ним. Такие погружные устройства получили наибольшее распространение, так как они являются более удобными и в монтаже, и в эксплуатации.

Погружной центробежный насос – это устройство, основным рабочим органом которого является колесо с лопатками, закрепленное на валу, вращающемся при помощи электродвигателя. При вращении такого колеса (крыльчатки) перекачиваемая жидкость, находящаяся во внутренней камере, под действием оказываемой на нее центробежной силы отбрасывается к стенкам камеры, что и способствует выталкиванию жидкой среды в напорный патрубок. В то же время в центральной части камеры создается разрежение воздуха, за счет чего новая порция перекачиваемой жидкости всасывается из находящейся в скважине трубы.

Скважинный погружной насос «Джилекс»

Для того чтобы не допустить попадания во внутреннюю часть центробежного погружного насоса твердых включений, содержащихся в перекачиваемой жидкости, использовать такие устройства следует в комплекте с фильтрами грубой очистки, устанавливаемыми на подающей трубе. Наиболее значимым недостатком центробежных насосов, которые могут эксплуатироваться в круглогодичном режиме, является их достаточно высокая стоимость, если сравнивать ее с ценой на оборудование вихревого типа.

Вихревые (или вибрационные) глубинные насосы используются в тех случаях, когда откачать воду требуется из скважины небольшой глубины. Принцип работы устройств данного типа заключается в том, что в их внутренней части создаются высокочастотные колебания, которые приводят в движение механический поршень. Последний и обеспечивает всасывание перекачиваемой среды из подающей трубы.

Устройство скважинного насоса вихревого типа

К наиболее значимым достоинствам рассматриваемых насосов следует отнести:

  • компактные размеры;
  • невысокую стоимость (по сравнению с ценой на центробежные насосы);
  • минимальное потребление электроэнергии.

Среди минусов погружных насосов вихревого типа обычно выделяют:

  • разрушение стенок скважины от вибраций (минимизировать вибрационное воздействие вихревого насоса на стенки скважины можно, если надеть на его корпус резиновые кольца);
  • невысокую мощность;
  • достаточно низкую производительность перекачивания жидкой среды.

Вибрационный насос для скважины «Малыш»

Подробности

Особенности устройства

Винтовые насосы бывают стандартными, также они выступают, как глубинные установки. Стандартные конструкции ставят в колодцах, скважинах, которые имеют глубину до песчаного водоносного горизонта. Насосы имеют компактные размеры, небольшой вес (у корпуса диаметр не более 250 миллиметров). Воду можно выкачивать на расстоянии до двадцати пяти метров.

В артезианских скважинах используют глубинные насосы. Они оснащены удлиненным шнеком, который может создавать высокий уровень давления. Устройства отличаются большой производительностью, но такие насосы стоят дороже. Насосы способны выкачивать жидкость с глубины до двухсот метров и больше.

Когда выбирают тип устройства, надо учитывать параметры скважины

Важно знать, объем жидкости, на какой глубине находится водоносный пласт. Также учитывают показатель мощности насоса, разновидность электродвигателя, который является приводом для шнека. Вода подается, когда работает мотор, нужно организовать резервное устройство в качестве источника питания, можно в виде генератора, имеющего привод, который стоял в двигателе внутреннего сгорания

Вода подается, когда работает мотор, нужно организовать резервное устройство в качестве источника питания, можно в виде генератора, имеющего привод, который стоял в двигателе внутреннего сгорания.

У стандартных насосов двигатели с переменным током, которые можно подключать к обычным розеткам в 220 вольт. Они поглощают энергию до 1.5 киловатт в час. Однако рекомендуют в целях безопасности выделять для них отдельную линию. Цепь оснащают автоматическим предохранителем, который отключит мотор, если случится короткое замыкание, заклинивание шнека, либо ротора.

Как установить насос винтового типа

У насоса есть поплавок, который срабатывает, когда в колодце нет воды. Чтобы он работал исправно, проверяют качество подключения предохранительного устройства. Заводская инструкция содержит сведения, как это сделать.

Когда насос устанавливают на нужную глубину, крепят трос, чтобы удержать устройство в нужном положении. Не следует в этих целях применять шланг для создания напора, либо кабель, они не справятся с нагрузкой. Затем подключают электричество.

Известные марки насосов

Чтобы установить насос в скважину с малым диаметром до ста двадцати сантиметров, подходят насосы Водолей. Их производят на Украине. Устройства имеют доступную цену, могут перекачивать агрессивные среды.

В качестве аналогов выступают насосы Беламос, также изготавливаемые на Украине. Корпус с другими внешними деталями сделан из нержавеющей стали. У насоса есть датчик, который срабатывает, если перегреется устройство.

Аппараты марки Вихрь изготавливают в России. Материал корпуса нержавеющая сталь. На нем есть крючки, чтобы устанавливать страховочный трос. Насосы можно погружать до тридцати пяти метров в глубину, мотор имеет мощность 550 ватт.

Бюджетным вариантом считается китайская марка UNIPUMP. Насосы изготавливают из стали, могут долго перекачивать воду, которая содержит песок, глину.

Плюсы и минусы

Винтовые насосы имеют свои преимущества. К ним относят:

1.высокую производительность.

2.устройство насоса простое, легко ремонтировать.

3.не издает звуки при работе.

4.компактность насоса.

5.можно перекачивать среды, имеющие разный состав.

Из недостатков погружных насосов этого типа изделий выделяют высокую цену, также невозможность осуществлять регулировку подачи жидкости. Следует помнить, что включать насос можно только после подачи воды.

В среднем импортные шнековые насосы стоят около 10 000 рублей. Российские марки стоят дешевле. Устройства продаются в специальных магазинах, которые продают технику для водопроводной системы.

Изготовление своими руками

Во все времена находились мастера, которые предпочитают делать все сами и доверяют только тем вещам, которые сделали своими руками. Шнековые устройства не являются исключением.

Вне зависимости от того, каким образом была сделана вещь – своими руками или на специализированном производстве, технология изготовления не сильно отличается, и она обязана быть. По наитию сделать шнековый насос вряд ли получится.

Поэтому, прежде чем изготавливать шнековый насос, следует знать, как это делается:

  1. Поскольку создание бетононасоса — достаточно дорогой и сложный процесс, следует быть на сто процентов уверенным, что сделать его своими руками будет целесообразнее, чем купить или арендовать готовую модель.
  2. Как и любой сложный технический механизм, его следует изготавливать по заранее составленному чертежу. Чертеж можно найти готовый или спроектировать самому, если есть соответствующие навыки.
  3. Ключевым элементом в бетононасосе является рабочий цилиндр с поршнем. Не стоит брать цилиндр более 400 мм с ходом поршня не более 0,5 м.
  4. Чтобы устройство прослужило эффективно и долго, детали следует изготавливать с высокой точностью и низкой шероховатостью.
  5. При выборе следует помнить о том, что гидронасос выйдет гораздо дороже и сложнее в изготовлении, чем электронасос.
  6. Правильный выбор редуктора – одна из ключевых процедур изготовления.

Чтобы собрать шнековые насос своими руками, нужно иметь соответствующий опыт

Для изготовления обратных клапанов следует использовать легированную сталь. Также не стоит забывать об использовании шкворня.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
