Сварка аргоном

Принцип аргонно дуговой сварки MIG и TIG

Прежде, чем рассматривать принцип аргонодуговой сварки, стоит разобраться. Необходимо понять как работает аргонная сварка. Чтобы соединить металлические детали, их необходимо разогреть в месте стыка. Для расплавления металла используется сварочная дуга. Горение дуги и расплавление металла невозможно без окисления кислородом, находящегося в воздухе. Этот элемент окисляет сплавы, причем цветные металлы и легированные стали быстрее, чем углеродистый металл. Также в зоне расплавления за счет насыщения водородом, азотом появляются пузырьки, при кристаллизации в шовном валике образуются раковины, свищи и многочисленные поры. Прочность соединений страдает. Ухудшается геометрия сварного соединения. Для того чтобы обеспечить надежную защиту расплавленного металла используются различные газы в чистом виде, а также и в виде смесей.

Какие бывают режимы TIG сварки

Сварку в аргоне выполняется как в автоматическом (ААД), механизированном полуавтоматическом (MIG) и в ручном режиме (TIG). Для данного метода характерно применение как плавящегося электродного металла (проволоки), так и неплавящегося вольфрамового электрода.

От механизированной аргонодуговая сварка плавящимся электродом (MIG) отличается присутствием особенностями розжига дуги. Газ и сварочная проволока и подается через сопло горелки при нажатии специальной клавиши на ее корпусе. Газ подается за 12-25 секунд до подачи питания на клеммы. Для mig  поджег дуги происходит касанием проволоки самого изделия.

Основные особенности

Особенности процесса аргонодуговой сварки следует рассмотреть подробно, у технологии множество режимов, нюансов. Защитная атмосфера защищает ванну расплава. Но для этого необходимо в постоянном режиме подавать газ в рабочую зону под определенным давлением. Сущность аргонодуговой сварки – создание специальной среды, препятствующей окислению присадки и металла при воздействии электродуги с необходимой температурой горения.

Теперь об особенностях аргонодуговой сварки неплавящимся электродом TIG. Рабочим элементом является горелка с соплом, через которое осуществляется подача газовой смеси или чистого Ar. Аргон имеет более высокую плотность чем воздух вследствие чего обеспечивает вытеснение посторонней газовой среды из зоны процесса. Данный газ ионизируется под воздействием электрического разряда и разогрева металла при розжиге. Происходит так называемая термоэлектронная эмиссия. В результате газ образует плазму, в которой происходит уверенное горение дуги. Потенциал ионизации инертных газов очень высокий. Пробить защитную атмосферу способны только высокочастотные токи, образованные специальным устройством — осциллятором.

Методы зажигания дуги.

За счет частотности электродуга способна формироваться без касания электрода о металлическую поверхность (чиркания). В некоторых случаях дугу зажигают и методом качания (чирканья) о поверхность изделия. Тут необходимо высокая квалификация сварщика, так как при замыкании, в металл изделия могут попасть частички вольфрама, образуя тем самым дефект. Также произойдет оплавление самого электрода изменив его геометрию, и ухудшит процесс сварки. Мощность дуги снизится из-за уменьшения напряжения на дуге. Также измениться и давление самой дуги. В современных аппаратах для предотвращения этого применяется функция Lift Tig (лифт тиг). С ее помощью понижается сила сварочного тока в стадии зажигания дуги. С увеличением зазора между изделием и электродом ток увеличивается до рабочих значений.

Устройство сварочной горелки

Вернемся к устройству сварочной горелки. В центральную часть устанавливается держатель (цанга), в который вставляется электрод с вылетом из сопла в пределах от 2,0 до 5,0 мм. Горелка аппарата, оборудованного осциллятором, имеет на корпусе кнопку для запуска процесса. При ее нажатии происходит продувка газом магистралей, и с небольшой задержкой импульсно подается ток на электрод. Сварочный ток TIG – это высокочастотный или импульсный электроток с частотой от 150 до 500 Гц. Его напряжение весьма верило и колеблется в пределах 2500 – 6000В.

Шов формируется плавлением сварочной проволокой подаваемой в зону сварки из вне и последующей кристаллизацией сварочной ванны. Подбирают присадку, по химическому составу близкую к сплаву. В ряде случаев используется присадка с дополнительными легирующими элементами для придания особых свойств.

Какая сварка лучше: ручная, дуговая или аргонная

Выездные сварочные работы осуществляются на специальном оборудовании с системой, служащей защите глаз от вспышек, сопровождающих сваривание металла. Выбор технологии осуществляется в соответствии с материалами и особенностями изделий.

Дуговой сваркой называют процедуру оплавления соединяемых деталей под воздействием тепловой энергии. Происходит действие тока на свариваемые поверхности, благодаря чему производится скрепление металлических заготовок. Образование шва осуществляется в так называемой сварочной ванне, создаваемой на кромках деталей под воздействием дуги.

Получить консультацию

Разновидности

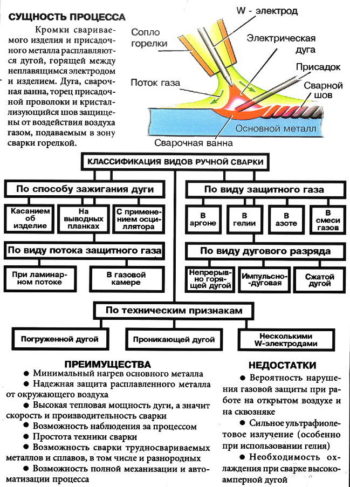

Классификация дуговой технологии осуществляется по нескольким категориям: от степени механизации до вида тока, от типа дуги до полярности тока, от вида электродов до разновидности соединяемых материалов. Ручную методику выбирают при отсутствии возможности для применения совершенного оборудования. Эта технология контролируемого короткого замыкания, возникающего под действием электрической дуги.

При ручном процессе специалист осуществляет непосредственное управление электродом, с одновременной подачей при необходимости присадочного материала. Она отличается сравнительно невысокой производительностью, но эффективна для домашних мастеров благодаря доступному оборудованию и возможности обучения.

Применение

Ручную дуговую сварку применяют при выездных сварочных работах на загородных участках либо в различных сферах хозяйствования. Она особенно популярна в:

  • различных сервисных и ремонтных работах, например, связанных с автомобильной техникой;
  • монтаже трубопроводов;
  • кораблестроении (сварке листов корпуса);
  • многих видах машиностроения.

С помощью ручной методики осуществляют сваривание беседок, скамеек, мангалов либо качелей, а также занимаются ремонтом различных изделий. Правда, данная процедура обладает существенными ограничениями по толщине, что является ее основным недостаткам. Среди других минусов упомянем о низкой скорости процесса и прямой зависимости между результатом и мастерством сварщика. Этот процесс трудно поддается стандартизации.

Плазменная резка Гибка металла Металлоконструкции Цинкование

Узнать подробности

Особенности аргонодуговой технологии

Благодаря использованию аргона осуществляют защиту от окислений, сопровождающих сварочные процессы. Данная методика выездных сварочных работ эффективна при соединении заготовок из различных металлов, например, алюминия с медью, титана со сталью. Для создания прочной и неразъемной конструкции и используют представленную технологию.

Сама процедура может производиться различными способами, которые классифицируются в соответствии с вышеописанными способами и видом электрода (плавящегося либо неплавящегося). Мастера нередко используют вольфрамовую проволоку, являющуюся гарантией прочности и надежности соединения разнородных металлов.

Преимущества

Среди достоинств аргонового метода следует упомянуть о невысокой температуре нагрева. Это способствует сохранению размеров и формы изделий. Благодаря использованию инертного газа обеспечивается возможность максимальной защиты области сваривания.

В связи с достаточно высокой тепловой мощности дуги существенно сокращается время, необходимое для завершения процедуры. Отметим также простоту процесса в сочетании с возможностью соединения разных элементов, которые нереально осуществить другими методиками.

Среди недостатков отметим опасность частичного снижения аргоновой защиты при оказании услуг на сквозняках. Это приводит к уменьшению качества швов. Поэтому специалисты рекомендуют проводить данную процедуру в закрытом помещении, оборудованном приличной вентиляцией. В связи со сложностью оборудования режимы нуждаются в регулярной подстройке в соответствии с условиями. Высокоамперную дугу необходимо производить при дополнительном охлаждении соединяемых деталей.

Заказать сварку

Что это такое?

Сваривать металлы люди начали достаточно давно. Однако старая и современная сварка сильно различаются. TIG сварка является одним из наиболее современных методов соединения металлических заготовок. Главный ее принцип — применение вольфрамового электрода, вводимого в атмосферу химически бездеятельного газа. Сам стержень такого рода принято относить к «неплавящейся» категории. Сварщику приходится точить электродный инструмент, иначе добиться постоянного устойчивого существования электрической дуги невозможно.

Официальная расшифровка термина TIG – аргонодуговая сварка с применением как раз неплавкого электродного инструмента. Конечно, даже вольфрам может плавиться — но только при температуре не ниже 3500 градусов. Иногда схема подразумевает подачу не аргона, а другого нейтрального газа. Стоит отметить, что в технической документации такой метод может иметь и другие названия. К примеру, в немецкоязычной литературе в ходу термин WIG. Есть еще название GTA, которое не указывает на химические свойства применяемого газа.

Вольфрамовая сварка в изолирующем газе вошла в промышленный оборот в 1940-е годы. Она стала настоящим спасением для авиационной промышленности, а позднее для ракетостроения, где другие методы соединения уже не удовлетворяли. Довольно скоро достоинства TIG оценили и инженеры других отраслей. Основные характеристики такого способа:

  • максимальная равномерность шва (исключается появление пор и ненормальных полостей);
  • сокращение внутренних механических напряжений;
  • отсутствие плавильных брызг;
  • пригодность практически для любого чистого металла или сплава;
  • отсутствие необходимости дополнительно обрабатывать заготовки после соединения;
  • возможность в целом освоить оборудование и методы работы за 2-3 сеанса;
  • малая эффективность работы на открытом воздухе (без изоляции от ветра);
  • необходимость тщательной подготовки поверхности;
  • усложнение работы из-за неприемлемости острого угла размещения горелки;
  • необходимость вычищать отметки, оставляемые электрической дугой.

Когда пластины разделяются зазором, либо поставлена цель получить шов с высокой стойкостью к разрыву и надлому, нужно использовать присадочную проволоку. Сечение этой проволоки определяется необходимой толщиной изделия и конкретно шва. В некоторых случаях применяется импульсная разновидность ТИГ сварки. Такой вариант подразумевает, что параметры тока меняются от предельных до минимальных за сравнительно короткое время. Для работы может применяться и постоянный, и переменный ток. Учитывают и вид, и толщину металлических заготовок. Обязательно необходимо разобраться с отличиями TIG от MMA.

Рекомендуемые предприятия в Московской области

рекомендуем

ЗАО «МЕГАВАТТ-1»

Московская обл., г. Москва, ул. Красноказарменная, д. 12, стр. 38

Рейтинг по отзывам:

(5.0)

Стаж (лет): 11
Сотрудников: 41
Площадь (м²): 350
Станков: 24

Подробнее о предприятии

рекомендуем

ООО «НПО ЭНЕРГОСИСТЕМА»

Московская обл., г. Сергиев Посад, Московское шоссе, д. 17

Рейтинг по отзывам:

(0.0)

Стаж (лет): 8
Сотрудников: 30
Площадь (м²): 650
Станков: 15

Высококачественные работы в кратчайшие сроки

Подробнее о предприятии

рекомендуем

ООО ПЦ «МК Совсантех»

Московская обл., г. Сергиев Посад, пр. Красной Армии, д. 212В, корп. 8

Рейтинг по отзывам:

(0.0)

Стаж (лет): 12
Сотрудников: 20
Площадь (м²): 1400
Станков: 30

Подробнее о предприятии

рекомендуем

ООО «Эстейт»

Московская обл., г. Москва, ул. Часовая, д. 28

Рейтинг по отзывам:

(0.0)

Стаж (лет): 2
Сотрудников: 20
Площадь (м²): 500
Станков: 10

Быстро, выгодно, качественно

Подробнее о предприятии

рекомендуем

ООО «Экотех-СП»

Московская обл., Сергиево-Посадский район, г. Пересвет, ул. Гаражная, д. 17В

Рейтинг по отзывам:

(0.0)

Стаж (лет): 7
Сотрудников: 16
Площадь (м²): 600
Станков: 10

Подробнее о предприятии

рекомендуем

ООО «Авиаремонт-С»

Московская обл., г. Москва, Лужнецкая наб., д. 2/4, стр. 53А

Рейтинг по отзывам:

(0.0)

Стаж (лет): 4
Сотрудников: 54
Площадь (м²): 400
Станков: 13

Подробнее о предприятии

рекомендуем

ООО «Оксиджен Акустик»

Московская обл., г. Москва, г. Зеленоград, Панфиловский пр., д. 10, корп. 1

Рейтинг по отзывам:

(0.0)

Стаж (лет): 5
Сотрудников: ?
Площадь (м²): ?
Станков: ?

Подробнее о предприятии

«Не нашли подходящего исполнителя? Разместите заказна портале и получайте предложения от предприятий уже сегодня.Это бесплатно и не займет много времени»

Разместить заказ

Оборудование для работы с аргоном

Техника сварки аргоном подразумевает довольно широкий и разнообразный набор оборудования. Этого не нужно бояться, так как сварочные аппараты для аргонодуговой сварки со всеми сопутствующими причиндалами в виде универсальных наборов выпускаются серийно и стоят недорого.

Все оборудование для аргонно-дуговой сварки можно разделить на три группы:

  • Специализированное оборудование производится для работ с заготовками одного типа.
  • Специальное оборудование для аргонной сварки обычно устанавливается на промышленных предприятиях и используется для заготовок одного типоразмера.
  • Универсальное оборудование подходит для всех видов работ в аргоне, например, для сварки нержавеющей стали полуавтоматом.


Классификация сварки.

Одним аппаратом для сварки аргоном вам не обойтись. Аргонная сварка требует целый пакет оборудования, понадобится целый список.

Не обязательно все покупать в магазине, большинство предметов из списка вполне можно сделать самостоятельно:

  • Специальная горелка с вольфрамовым расходником.
  • Основной и вспомогательный трансформаторы. В качестве основного может быть использован аппарат для дугового способа с напряжением до 70 В. Вспомогательный трансформатор нужен для электропитания коммутирующих устройств.
  • Осциллятор подключается параллельно источнику питания. Он нужен, чтобы зажечь дугу при работе с неплавящимся вольфрамовым расходником с помощью подачи высокочастотных импульсов. В результате дуговой промежуток ионизируется. Если обычная сетевая частота насчитывает 55 Гц и напряжение в 220 В, то после преобразования осциллятором частота и напряжение поднимаются до 500 кГц и 6000 В соответственно.
  • Контактор для подачи напряжения на горелку.
  • Реле для включения и отключения контактора и осциллятора.
  • Вольфрамовые электроды с проволокой соответствующего диаметра.
  • Аргоновый баллон, оборудованный редуктором.
  • Выпрямитель для получения постоянного тока с напряжением 24 В.
  • Амперметр для измерения силы тока.
  • Таймер для контроля времени обдува аргоном.
  • Клапан электро-газовый для подачи постоянного или переменного тока в 24 или 220 В соответственно.
  • Фильтр для контроля высоковольтных импульсов из осциллятора.
  • Аккумулятор для последовательного включения в электрическую цепь с целью стабилизации переменного тока.


Виды прутков для сварки.

Прогресс не стоит на месте, сварка аргоном в том числе.

Для возможности работать с более толстыми краями свариваемых металлов и повышения производительности в последнее время в технологии сварки аргоном внесены усовершенствования:

  • Специальная горелка для использования сразу нескольких вольфрамовых электродов для получения высококачественного шва на высокой скорости.
  • Приспособление для нагревания присадочной проволоки.
  • Пульсирующий ток для периодических пауз его поступления, во время которых металл кристаллизуется. Если движение дуги синхронизировать с импульсами тока, плавка получается эффективной по всех положениях в пространстве.

Основы аргонной сварки нержавейки

Нержавеющие стали отличаются от обычных антикоррозийными свойствами, которые они получили за счет добавления в состав хрома (до 20 %), никеля, марганца, молибдена и иных компонентов. Эти примеси придают металлу различные свойства и эксплуатационные качества. Что в результате приводит к сложностям в аргонной сварке нержавейки.

Основными свойствами нержавеющих сталей являются:

  1. Теплопроводность – она в два раза меньше, чем у низкоуглеродистых сталей. Отток тепла из места аргонной сварки происходит очень медленно, в результате чего рабочая зона может перегреться, возможен пережог. Поэтому сила сварочного тока должна быть на 20 % меньше, чем при работе с иными сталями.
  2. Коэффициент линейного расширения нержавейки – высокий. Соответственно, изменение длины изделия при нагреве будет значительной, что может привести к его деформации или появлению трещин.

Для предотвращения этого необходимо делать достаточно большие зазоры между соединяемыми деталями, особенно крупными.

Высокое удельное электрическое сопротивление – вследствие чего происходит нагрев стержня электрода. Для получения качественного соединения требуется соблюдать правило – для создания коротких швов использовать длинные электроды, имеющие более высокое сопротивление. При аргонной сварке же больших участков необходимо брать электроды размером 35 см.

Приборы (аппараты) для сварки

Для тиг сварки неопытному сварщику больше всего подойдет инверторный аппарат ММА с функцией tig оснащённый осциллятором. На этом инверторе начинающий сможет учиться tig сварке на нержавейке, низколегированной стали и др., которые не требуют большого мастерства от начинающих.

Для работы с алюминием, магнием и др. нужен более серьезный инвертор, который переключается на переменный ток.

Профессиональные инверторы снабжены дополнительными функциями:

  • стабилизация дуги;
  • модуляция сварочного тока;
  • ускоренный поджиг;
  • заварка кратера.

Правильно ими пользоваться и настраивать под силу только квалифицированным сварщикам.

Осциллятор

Для бесконтактного поджигания дуги в начале сварки и ее стабильности во время работы, используется высоковольтный высокочастотный генератор – осциллятор. Он может быть как отдельное устройство, так и интегрирован в сварочный аппарат.

С помощью прибора дуга зажигается без соприкосновения электрода с металлом. Это очень удобно для начинающих. В процессе сварки дуга постоянная по отношению к изменяющемуся зазору между электродом и поверхностью металла. В результате работы осциллятора получается равномерный шов.

Неплавящиеся электроды

Температура плавления вольфрама более 3400 градусов, поэтому электрод не сгорает и не плавится под действием высокой температуры. Бывают электроды из чистого вольфрама или с легирующими добавками. Кончики окрашены в различные цвета, в зависимости от предназначения.

Для получения надежного шва и стабилизации дуги, рабочий кончик электрода надо периодически затачивать. При работе с переменным током он должен быть округлым, с постоянным – под конус.

Длина заточки составляет примерно 2-3 диаметра электрода. Для стабильности дуги риски от заточного инструмента должны располагаться вдоль острия, а не поперек. Недопустимо при заточке перегревать электрод, т.к. вольфрам становится более хрупким.

Электроды выбираются в зависимости от токовых режимов сварки.

Диаметр электрода, ммТолщина металла, ммСила тока, А
1,5145 – 55
2280 – 90
3,53120 – 150
54170 – 190

Начинающие чаще всего работают с электродами 1,6 и 2,4 мм в диаметре.

Сварочная горелка

При работе с малыми токами – 50-150А горелка успевает остыть естественным путем – газоохлаждение. Горелка со встроенным в ручку водяным охлаждением, расчитана на рабочий ток 200-600А. Вода циркулирует через весь кабель-канал от аппарата к горелке.

Сборка горелки происходит следующим образом:

  • Устанавливаем цангодержатель;
  • вставляем в него цангу;
  • закручиваем колпачок (не до края) – для предохранения замыканий об массу;
  • вставляем неплавящийся электрод;
  • на цангу наворачиваем керамическое сопло;
  • настраиваем вылет электрода – минимально возможный;
  • накрепко затягиваем колпачок.

Электрод вставляется по центру сопла, а по окружности подается аргон.

Рукоятка горелки закреплена к кабель-шлангу статически или посредством гибкой шейки, что позволяет выполнять тонкую и продолжительную работу в любой плоскости. Кнопка на ручке активирует подачу тока на электрод и газа.

Цангдержатели бывают с линзой и без нее. Газовая линза похожа на фильтрующую сетку, которая обеспечивает равномерный поток газа и более широкую зону защиты. Это особенно полезно для работы с нержавейкой и активными металлами. Без газовой линзы можно работать с алюминием и черной сталью. Начинающим лучше учиться на черной стали и не использовать газовую линзу.

Сущность сварочного процесса

Сила тока определяет качество сварного шва и производительность, являясь основным и наиболее важным параметром сварки.

Тепло необходимое для надежного соединения, идет от электрической дуги. Она образуется между электродом и свариваемым металлом. Для образования и горения электрической дуги существует прибор – генератор, который подает необходимое количество тока. Выделяют два вида этих приборов.

Генератор переменного тока – трансформатор.

Ток, выходящий из устройства, приобретает форму квадратной волны, которая меняет свою полярность с частотой в зависимости от генератора. В этом случае выпрямитель преобразует ток сети в соответствующий для сварки переменный ток.

Генератор постоянного тока – инвертор или выпрямитель.

Начинающим оба метода, но начинать нужно с постоянного тока. Ток на выходе из прибора имеет вид постоянной волны. В этом случае переменный ток сети преобразуется в постоянный. Различают два варианта соединения полюсов инвертора со свариваемым материалом:

с прямой полярностью – электрод соединяется с отрицательным полюсом инвертора, а деталь – с положительным;

с обратной полярностью – электрод присоединяется к „+“, деталь – к „–“

Особенности сварки с прямой полярностью: повышение количества тепла в изделии и снижение в электроде; зона расплавления металла узкая, но глубокая. Это основной режим tig сварки всех видов сложных металлов и сплавов.

При обратной полярности: ввод тепла в изделие сниженный, а в электрод – повышенный. Сварочная ванна широкая, но не глубокая. Кроме того, присутствует эффект катодной чистки поверхности металла, когда оксидная пленка разрушается. Это улучшает сплавление кромок и формирование шва.

Алюминий и магний, а также их сплавы можно и нужно варить на переменном токе.

Еще существуют генераторы, которые выдают импульсный постоянный ток – импульсные инверторы. Такие генераторы имеют устройства, изменяющие амплитуду тока сварки путем наложения на базовый постоянный ток квадратные волны. Получается периодическая пульсации дуги. При импульсном режиме шов образуется за счет непрерывного накладывания друг на друга сварочных точек.

В основном применяется на тонких изделиях, когда необходимо поддерживать необходимую температуру во избежание прожига металла и, в то же время, не нарушать глубину провара.

Регулировка параметров процесса на сварочном аппарате

Перед началом работы необходимо настроить значения показателей так, чтобы шов получился нужного размера и хорошего качества. Аппарат настраивают в зависимости от вида металла, его толщины и рабочего газа.

К каждому сварочному аппарату дается таблица настройки параметров сварки. Ориентируясь на таблицу, на лицевой панели выставляем режим tig и основные показатели:

  • величина силы тока;
  • время продувки газом перед началом – 0,5, и в конце – 1,5 сек;
  • величина тока для поджига дуги – 25% от рабочего тока;
  • период нарастания до значения рабочего тока 0,2 –1,0 сек;
  • время спада тока и его значение для заварки кратера выбирается в зависимости от толщины металла.

По таблице первоначально выставляем расход газа в нормальных условиях – 8-10 л/мин.

Начинать варить надо на аналогичной пробной детали. Если дуга не стабильная и гаснет, то ток надо увеличить. При прожиге металла или образовании наплывов, ток уменьшить.

Увеличиваем подачу газа, если дуга нестабильна и шов кривой. После окончания, когда дугу угасили, еще какое-то время обдуваем сварочную зону, во избежание окисления шва и электрода. Современные аппараты снабжены многими функциями и, если нет, например, время продувки или еще чего-то, то сварщик контролирует процесс самостоятельно.

Подготовка деталей

В отличие от других видов сварки, tig очень чувствительна к загрязнениям. Это нужно учитывать всем начинающим. Поэтому детали следует очищать особенно тщательно: обезжирить растворителем и зашкурить до блеска свариваемую поверхность.

Пруток перед самой сваркой, если есть необходимость зашкурить, и обязательно протереть спиртом.

Толстые детали разделывают, снимая фаску под углом 45°. Это обеспечит хороший провар. Зафиксировать положение деталей относительно друг друга с помощью прихваток или струбцин.

Что это такое

Аргоновая или аргонодуговая сварка ГОСТ 14771 – это методика температурного воздействия на металлические соединения, которая позволяет не использовать металлическую проволоку в качестве наполнителя места соединения. Аппарат для аргоновой сварки производит двойную дугу, за счет чего шов не образовывается. Холодная дуговая сварка аргоном считается одной из самых сложных процесс обработки металла, но зато она дает возможность обработать любые сплавы и цветные металлы без образования на них шва.

Фото — ручная аргоновая сварка

Аргон – это газ, который считается одним из самых распространенных соединений на земле. Вредность сварки этим элементом сама по себе низкая, аргон – это благородный газ. Но он может образовывать ядовитые соединения, если работает с другими газами или металлами.

Нельзя сказать, что шов не образовывается совершенно. Он есть, но если сварочные швы от классической дуговой сварки зачастую очень широкие, то после аргона место соединения практически не выделяется на общей поверхности металла.

Преимущества такого типа сварки:

  1. Высокое качество соединений;
  2. Этот вид обработки используется для нержавеющей стали, чугуна, меди, алюминия и сплавов этих металлов;
  3. Помимо соединения сложных металлических конструкций, аргоновая ручная сварка позволяет скреплять между собой детали одного механизма, выполненные из разных материалов. Благодаря этому аргоновой сваркой можно варить редуктор, различные металлические трубы. Технология также часто применяется для соединения литых станочных деталей, головок блока, автомобильных радиаторов, поддона картера и электрических приспособлений;
  4. Если в процессе сварки возникли какие-либо трещины – то они очень быстро устраняются повторным проходом без видимых дефектов;
  5. Поверхность после работы поддается окраске;
  6. Аргон подходит для устранения поломок в климатической технике, тонких автомобильных деталях и т. д.

Одним из главных составляющих процесса является вольфрамовый электрод для аргоновой сварки. Это специальный пруток, который представляет собой сердце сварочного процесса. Как известно, вольфрамовое оборудование считается очень тугоплавким, для большей прочности вокруг электрода есть керамическое сопло. Именно из этого отверстия выдувается аргон. Благодаря такой конструкции, место обработки защищено от воздействия кислорода, что предотвращает трещины и вздутия на сварочном шве.

Фото — конструкция аргонового инвертора

Аргоновая горелка также называется рукавом и является самым важной составляющей сварочного аппарата. От качества горелки зависит весь процесс сварки, точность работы и геометрические параметры шва

В бытовых условиях часто используется самодельная горелка, но она не всегда отличается прочностью и качеством, поэтому лучше отдельно покупать рукава для сварки различных материалов. В профессиональных установках часто используется горелка, выполненная из того же металла, что и обрабатываемая поверхность. https://www.youtube.com/watch?v=-RFTNzS8UDc

Технология сварки аргоном

Суть технологии сварки аргоном заключается в создании дуги между изделием и графитовым стержнем, и удержание её в процессе работы. Тут важную роль играет неплавящийся электрод. Вольфрамовый электрод представляет собой стержень не большой длины, установленный в сварочную горелку. Небольшой конец вольфрамового стержня выступает за пределы сопла горелки. Аргон подаётся через сопло горелки в зону сварки.

Зажигание дуги производится не так как в ручной дуговой сварке плавящимся электродом. Касаться электродом изделия, для замыкания дуги запрещено. Это может испортить электрод. Зажигание происходит на расстоянии от свариваемого металла. Нажатием на кнопку расположенную на горелки произойдёт загорание дуги. Этот процесс выполняет осциллятор, задача которого состоит в зажигании дуги и поддержании стабильного горения дуги. Вместе с нажатием на кнопку в зону сварки подаётся защитный газ.

В зажженную дугу подаётся присадочный материал. Подача осуществляется плавно, свободной рукой, без резких движений. Движение при сварке – продольное. Наклон горелки должен быть в сторону формирующегося шва. Таким образом, шов полностью закрывается защитным газом. Не стоит растягивать дугу, иначе это может привести к ухудшению качества соединения. Не стоит резко начинать сварку после зажигания дуги. Должно пройти примерно 1-1,5 секунд, для того что бы пошёл газ. Точно также не стоит резко обрывать сварку.

Режимы сварки TIG

При выборе режимов сварки TIG, первым делом следует учитывать метал который предстоит варить. От этого будет зависеть не только полярность, а и род тока. Так при сварке углеродистых, высоколегированных сталей, а также цветные металлы, варят на постоянном токе прямой полярности. Алюминий является исключением. Алюминий обычно варят на переменном токе. На переменном токе происходит эффективное разрушение оксидной плёнки. Хотя на постоянном токе с обратной полярностью алюминий тоже можно варить.

В таблице ниже приведены основные режимы аргонодуговой сварки углеродистых сталей:

Толщина свариваемого металла, ммРод токаТок сварки, АНапряжение, ВДиаметр электрода и присадочной проволоки, ммСкорость сварки, см/минРасход аргона, л/мин
1,0Постоянный ток прямой полярности30-6011-152/1,612-282,5-3,0
1,0Переменный ток35-7512-162/1,615-332,5-3,0
1,5Постоянный ток прямой полярности40-7511-152/1,69-192,5-3,0
1,5Переменный ток45-8512-162/1,614-232,5-3,0
4,0Постоянный ток прямой полярности85-13012-154/2,510,0

Основные режимы сварки алюминия и его сплавов на переменном токе приведены в таблице ниже:

Толщина свариваемого металла, ммДиаметр электрода и присадочной проволоки, ммТок сварки, А
1-22/1,650-70
4-63/2,5100-130
6-105/3,5220-300
11-156/4280-360

Во время сварки, особенно алюминия, необходимо соблюдать основные правила:

  • Электрод и присадка располагаются перпендикулярно по отношению к материалу;
  • Следует избегать колебания электрода в поперечной плоскости;
  • Длина дуги – от 1,5 до 2,5 миллиметра;
  • Сварка выполняется справа налево.

Оборудование для сварка металла аргоном

Аппараты для сварки металла аргоном могут идти в цельном блоке, так из отдельных блоков. Но как бы то ни было, у всех у них один и тот же принцип работы. Состоит оборудование для аргонодуговой сварки из:

  • Источник сварочного тока. Может быть постоянным, переменным или комбинированным. Последнее время все аппараты поддерживают выбор рода тока;
  • Осциллятор. Как уже выше говорилось: поджигает дугу, а при переменном токе поддерживает стабильное горение;
  • Установка для управления сварочным процессом. Позволяет регулировать параметры сварки;
  • Горелка с рукавом. Предназначена для держания графитового электрода и подача аргона в зону сварки;
  • Приспособление для подачи аргона в аппарат, и дальнейшее поступление его через рукава к горелке.

Преимущество сварки стали аргоном

Аргонодуговая сварка стали имеет массу преимуществ. Вот самые основные:

  • Сварка тонколистового металла любого состава;
  • Выполнение сварки цветных металлов и их сплавов;
  • Сварка титана и его сплавов;
  • Качественный шов.

Недостатки аргонодуговой сварки металлов

К недостаткам следует отнести:

  • Низкая скорость сварки;
  • Высокая стоимость аргона.

Несмотря на это всё, аргонодуговая сварка стали на сегодняшний день занимает высокую популярность. Видь с её помощью можно сварить абсолютно любой металл, даже в домашних условиях.  А аргон надёжно защитит сварной шов от всех внешних неблагоприятных факторов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
