Вольфрамовые электроды для аргонодуговой сварки. Различаем по цветам

Делаем аргоновую сварку в домашних условиях

Хотя технология аргонодуговой сварки относится к числу сложных и характеризуется множеством технических нюансов, многие домашние умельцы умудряются выполнить работы с использованием подручных средств. Для этого обязательно нужно иметь инверторную сварку, хотя в некоторых случаях допускается ее замена ретроспективной трансформаторной установкой. Естественно, необходимо иметь баллон с инертным газом, маска и редуктор.

Помимо этого, для реализации идеи самодельного аргонового аппарата понадобятся инструменты:

  • электродрель, болгарка и обычный сварочный аппарат;
  • гаечные ключи, отвертка, ножовка по металлу, плоскогубцы;
  • тестер, амперметр, микрометр, вольтметр.

Источник тока можно сделать из сварочного трансформатора, и выпрямителя, которые в данном случае нужно будет совместить с осциллятором. Первичную обмотку необходимо выполнить из медного провода толщиной до 0,8 мм. Для вторичной обмотки потребуется медь куда большего диаметра – не тоньше 3,5 мм.

Газовая горелка по значимости будет следующей. Для корпуса желательно использовать латунь, а само сопло можно выточить из меди. Для герметизации стыка между этими двумя компонентами подходит термостойкая резина. Тем более, что прокладку из гибкого материала сделать несложно.

Аргон будет подаваться к горелке по медной трубке, которая заводится в отверстие в корпусе, а стыковочный шов запаивается. Эта же магистраль станет отличным проводником тока, который необходим для розжига и поддержания дуги. Вольфрамовый электрод должен иметь острый конец, который шлифуется под углом примерно 45 градусов. Ориентировочная длина стержня будет составлять 25-30 см.

Важно понять, что в домашних условиях сделать оборудование для аргонодуговой сварки – это достаточно сложная задача. И далеко не всегда «овчинка будет стоить выделки»

Если оборудование будет использоваться редко, то затраты на его изготовление могут никогда не окупиться. Очень часто намного практичней воспользоваться услугами специалиста со своим оборудованием или же приобрести уже готовый аппарат бюджетного ценового сегмента.

Маркировка и характеристики вольфрамовых электродов

Вольфрамовые электроды разделяют на классы, облегчающие работу сварщиков  по подборке прутков, подходящих под условия сварки. Так, чтобы получить качественный шов на постоянном токе прямой и обратной полярности нужны разные неплавящиеся электроды, а ведь есть еще и переменный ток. Эти и другие критерии и обуславливают существующую классификацию вольфрамовых стержней.

Все существующие обозначения электродов вольфрамовых подходят под международные стандарты DIN EN 26848 , а значит, независимо от места производства, согласно маркировке вы можете подобрать нужный материал.

Всегда первый символ в маркировке «W» – обозначающий металл вольфрам. Второй символ обозначает тип металла, или металлов. Первым числом идет число, обозначающее долю лигатур на 1000 долей вольфрама, то есть число 20 будет означать 2% примесей, 8 – 0.8% и так далее.  Второе число обозначает длину электрода, самым распространенным размером считается пруток 175 мм, но на рынке доступны изделия длиной 50, 175, 150 мм.

Чистые вольфрамовые электроды с трудом используют сварочные аппараты TIG, поэтому к сплаву добавляют различные примеси. Лигатуры нужны, чтобы придать электроду требуемых характеристик плавкости, дугообразования, проводимости, прочности и др.

  • “WP” – международное обозначение электродов из чистого вольфрама, а точнее в таком изделии не меньше 99.5% металла. Как уже говорилось ранее изделие специфическое имеет ряд условий для использования и заточки. Маркируются зеленым цветом.
  • “C” – данный символ в маркировке обозначает примесь Церия (нерадиоактивного редкоземельного металла). Маркируются изделия серым цветом. WC неплавящиеся электроды – универсальные и подходят как для работы с постоянным, так и с переменным током.
  • “Т” — диоксид тория. Такие стержни маркируют красным цветом. Их используют для большей части работ с цветными металлами, низколегированными сталями, углеродистыми сплавами, нержавейкой. Благодаря длинному перечню доступных для работы сплавов ториевые стержни стали одними из наиболее используемых. Но есть один весомый недостаток, связанный с радиоактивностью лигатуры. Именно поэтому стержни маркируются ярким цветом. Чтобы избежать неприятных последствий рекомендую строго соблюдать все требования безопасности, начиная с использования защитной одежды и маски, заканчивая тщательной вентиляцией рабочего помещения. Еще один плюс WТ прутков – прочность, которая даже больше, чем сварка вольфрамовым электродом из чистого металла.
  • “Y” — диоксид иттрия. Стержни применяемые при работах на прямой полярности постоянного тока, маркируются темно-синим цветом. Ими варят конструкции, которые должны выдерживать высокую силу тока. Подходит электрод Y неплавящийся для работы с титаном, медью, высоколегированными и низколегированными сталями.
  • “Z” — оксид циркония. Используется при работе переменным током с алюминием и медью. Изделия маркируются белым цветом. Сплав в котором всего 0.8% оксида циркония позволяет получать идеально стабильную дугу, но с условием должной зачистки сварочной плоскости.
  • “L” — оксид лантана. Данный металл в изделиях продается с различной маркировкой, обозначающей 1.5% примеси (наконечник окрашен в цвет золота) и 2% лантана (наконечник светло-синего цвета). Изделия относят к универсальным, способным работать с переменным и постоянным током. Характеризуют высокой прочностью самого сплава, способностью работать при высоких мощностях и стойкостью к удерживанию заточки прутка. Применение данных стержней на аргоновой сварке позволяет реже проводить ревизию заточки.

Предлагаем ознакомиться с особенностями  применения каждого вида электродов посредством сравнительной таблицы.

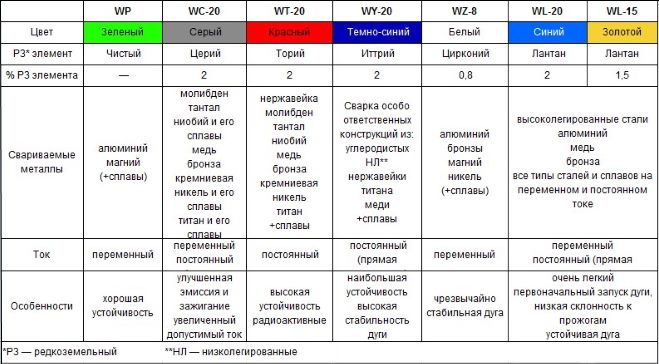

Таблица сравнения вольфрамовых электродов

Хочется отметить ,что на рынке встречаются отечественные электроды  длиной  1000 мм и диаметров 1.6; 2,0, 3.0, 4.0 мм. Их маркировка отличается от международной:

  • “ВЛ/ЭВЛ-2” -Универсальный вольфрамовый электрод с оксидом лантана La2O3 сварка всех типов сталей и сплавов на переменном и постоянном токе.
  • “ЭВИ-1/СВИ-1” –  Иттрированный электрод.  Сварка особо ответственных конструкций из углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе

Маркировка вольфрамовых электродов

Вольфрам идеально подходит в качестве тугоплавкого материала, который предназначен для стабилизации образующейся дуги. К особенностям этого расходного материала отнесем следующие моменты:

  1. Выдерживает длительную работу под высоким напряжением.
  2. Применяемый материал при изготовлении способен выдерживать длительное воздействие высокой температуры.
  3. Плавится вольфрам намного медленнее, чем другие материалы, применяемые при изготовлении электродов.

Вольфрамовые электроды для аргонодуговой сварки классифицируются по цветам и многим другим признакам. Деление на классы позволяет существенно упростить выбор. При выборе учитываются многие особенности процесса сварки металлов. Маркировка электродов проводится для обозначения размера прутка и химического состава, а также других значимых характеристик.

Характеристики различных марок вольфрамовых электродов

Уделяя внимание обозначению маркировки вольфрамовых электродов ТИГ и других вариантов, исполнения следует отметить нижеприведенные моменты:

  1. Первый символ в маркировке, который указывает на применение вольфрама в качестве основного материала при изготовлении электродов, всегда «W».
  2. Следующий символ предназначается для обозначения металлов. Как правило, концентрация примесей указывается в процентном соотношении. К примеру, число 20 говорит о концентрации примеси 2%.
  3. Следующее число указывает на длину прутка. Наиболее распространенным вариантом исполнения можно назвать вольфрамовый электрод с длиной 175 мм. На рынке можно встретить и другие варианты исполнения рассматриваемого изделия.

Стоит учитывать, что пруток из чистого вольфрама на сегодняшний день применяется крайне редко, так как с ним могут работать исключительно сварочные аппараты TIG (даже при их использовании может возникнуть много трудностей). Примеси применяются для изменения следующих показателей:

  1. проводимости;
  2. плавкости;
  3. дугообразования;
  4. прочности.

Международные стандарты, применяемые при обозначении, определяют следующие моменты:

  1. WP – обозначение, которое используется для электродов с чистым вольфрамом. На примеси уходит менее 0,5%. Как ранее было отмечено, подобные варианты исполнения довольно трудно применять при сварке.
  2. С – символ, применяемый для обозначения примеси Церия. Стоит учитывать, что для данного варианта исполнения применяется также серый цвет обозначения. Подходит вольфрамовый электрод с подобной примесью для многих аппаратов
  3. Т – применяется для обозначения диоксида тория. Для маркировки подобного стержня принято использовать красный цвет. Область применения весьма обширна, как правило, проводится плавка цветных металлов, к примеру, нержавеющей стали. При выборе этого варианта исполнения следует помнить о его существенном недостатке – применяемая лигатура зачастую радиоактивная. Именно поэтому при изготовлении применяется столь яркий цвет. Во время проведения работы нужно соблюдать технику безопасности. Достоинством этого типа прудков можно назвать высокую прочность.
  4. Z–обозначение оксида циркония. Для обозначения данной примеси применятся белый цвет. Чаще всего подобный вариант исполнения вольфрамового электрода используется при работе с медью или алюминием. За счет определенной концентрации оксида циркония повышается стабильность образующейся дуги.
  5. Y – диоксид иттрия. Для обозначения этого легирующего элемента применяется темно-синий оттенок. Область применения – производственные цехи, в которых получают конструкцию, рассчитанную на выдерживание высокой нагрузки. Подходит для сваривания меди, титана и некоторых сталей.
  6. L – обозначение оксида лантана. Стоит учитывать, что данный вариант исполнения может маркироваться самым различным образом. Изделие считается универсальным предложением, которое подходит для работы с постоянным и переменным током. Основными эксплуатационными качествами можно считать высокую прочность и устойчивость к воздействию критических температур.

Цветовая маркировка вольфрамовых электродов

Цветная маркировка вольфрамовых электродов применяется для того, чтобы упростить процесс подбора расходного материала к определенным условиям работы.

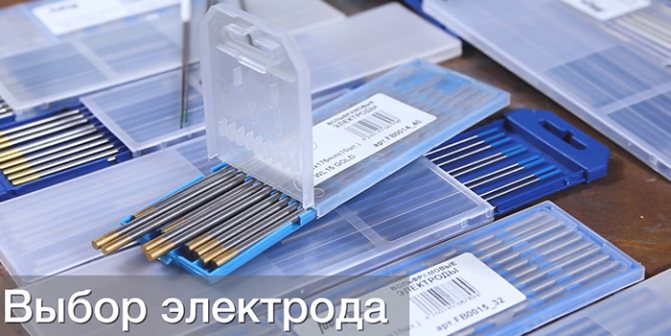

Выбор электрода для TIG варки


Вольфрам выбран в качестве электрода не случайно. Металл славится особой тугоплавкостью, по части которой у него просто нет конкурентов. Опознать вольфрамовый электрод для аргонодуговой сварки можно по маркировке «W». Другие символы и даже цвет указывает на вид легирующих добавок. Они необходимы, чтобы улучшить характеристики и увеличить срок эксплуатации расходного материала.

Электроды могут быть как универсальными, так и специальными – для сварки только на постоянном или только на переменном виде тока.


Как и в случае с газом, выделим наиболее популярный вид электрода:

  • WP (зеленые электроды) — вольфрамовые электроды без специальных добавок для сварки на переменном токе
  • Вольфрамовые электроды легированные оксидом лантана WL-20 (голубой цвет ) и WL-15 (золотой цвет) — универсальные электроды для сварки на постоянном и переменном токах

Также встречаются электроды tig с другими добавками – циркония, церия, оксидом иттрия – их достаточно много.Таблица. Вольфрамовые электроды – состав и свойства

Электрод Цвет / Состав Свойства
WP (зеленый) Вольфрамовые электроды без специальных добавок. Вольфрама не менее 99,5%, остальное примеси. Обеспечивают устойчивость дуги при сварке на переменном токе. Идеально подходят для сварки деталей из алюминия.
WL-20 (голубой)

WL-15 (золотой)

Вольфрамовые электроды легированные оксидом лантана 1,8-2,2 La2O3 Обеспечивают легкий розжиг сварочной дуги и ее высокую устойчивость, быстрое повторное зажигание.
WZ-8 (белый) Вольфрамовые электроды легированные оксидом циркония 0,7-0,9% ZrO2 Для сварки на переменном токе. Создают стабильную дугу высокой мощности. Выдерживают значительные токовые нагрузки.
WC (серый) Вольфрамовые электроды легированные оксидом церия 1,8-2,2% CeO2 Для сварки любым типом тока, поддерживают стабильную дугу даже при небольших его значениях.
WY-20* (темно-синий) Вольфрамовые электроды легированные оксидом иттрия 1,8-2,2% Y2O3 Используются для сварки особо ответственных соединений.

Помимо состава и свойств важными параметрами являются диаметр и длина. Лидирующие позиции по спросу занимают электроды для tig сварки длиной 175 мм. Однако помимо них есть варианты 50, 75 и 150 мм.


С диаметром все куда сложнее, ведь он должен быть выбран в зависимости от толщины свариваемого металла и разновидности сварочного тока. В этом вопросе вам пригодится таблица ниже. Здесь приведены рекомендации для самых распространенных электродов WP и WL:

ВИД ТОКА Толщина металла, мм Диаметр электрода, мм
ПОСТОЯННЫЙ 0,8 – 1,5 1 — 1,6
2 — 3 2
4 — 6 3 – 3,2
7 — 10 4
ПЕРЕМЕННЫЙ 2 1,6 — 2,4
3 — 5 3 — 3,2
6 — 10 4

И последнее – заточка вольфрамового электрода. Правильная заточка положительно скажется на поджиге дуги, стабильности горения и ширине сварного шва. В большинстве случаев идеальный вариант – конусовидная заточка (для переменного тока делается округлый кончик).


Длина заточки должна превышать значение диаметра электрода в 2-2,5 раза. Длинная и тонкая заточка электрода особенно важна при сварке тонких материалов, это дает хорошую фокусировку сварочной дуги.

Аргонодуговая сварка плавящимся электродом

Электродом в данном случае является стержень из металла. Он покрыт слоем рутила. Сварочная дуга зажигается из-за паров расплавленного металла, которые в аргоне дают ионизацию. Осциллятор в данном случае не применяется.

Цены на электроды этих категорий зависят не только от страны-производителя, но и от ценовой политики предприятий их выпускающих. В настоящее время вольфрамовые электроды имеют такую стоимость:

  • электроды марки WP – от 3657 руб/кг;
  • электроды марки WZ – от 5000 руб/кг;
  • электроды марки WT – от 5000 руб/кг;
  • электроды марки WY – от 5000 руб/кг;
  • электроды марки WL – от 5000 руб/кг;
  • электроды марки WC – от 4730 руб/кг.

Требования к процессу сварки

Технология и правила сварки

Для ручной аргонодуговой сварки вольфрамовыми электродами чаще всего используют инвертор. Во всем мире этот процесс известен как TIG. В таком режиме могут работать не только инверторы, но и другие типы сварочных аппаратов. Кроме того, различают работу на переменном токе (АС) и работу на стабилизированном постоянном токе (ДС).

Сварка ведётся в различных направлениях с расположением горелки под разными углами, в зависимости от толщины свариваемых материалов. Главное условие качественного шва – поддержание стабильной дуги. Проще всего получить хороший результат при работе на постоянном токе прямой полярности.

Очень важно правильно подавать присадочную проволоку и следить за нагревом электрода в процессе его заточки. При перегреве электрод становится хрупким и может переломиться

Необходимое оборудование для сварки

Прежде всего, нам понадобится источник питания и лучшим выбором станет сварочный инвертор. К нему необходимо добавить следующие средства и материалы:

  • горелка;
  • газовый шланг;
  • неплавящийся вольфрамовый электрод;
  • защитный газ — аргон;
  • присадочная проволока — пруток.

Вместо аргона можно использовать гелий. Выбор газа решается технологами в зависимости от материала свариваемых деталей. Кроме обеспечения процесса всем необходимым оборудованием, необходимо не забывать о качественной подготовке кромок.

Техника безопасности

Сварка вольфрамом в среде защитного газа по праву считается одним из самых безопасных способов соединения деталей. Это обусловлено малым количеством вредных веществ, выделяемых в процессе сварки. Несмотря на это, необходимо стремиться к еще большему уменьшению опасных газов и механической пыли. Это достигается уменьшением скорости сварки, снижением величины сварочного тока и недопущения к свариванию поверхностей, загрязненных маслом.

Сварщики должны допускаться к работе только после прохождения всех видов инструктажа и после проверки актуальности их допусков. Особенно это касается допуска по электробезопасности. Сварщик должен знать специфику применения индивидуальных средств защиты и неукоснительно использовать их в своей работе. Только такой подход гарантирует многолетний труд без вреда для здоровья.

Общая характеристика

Вольфрамовые стержни имеют среднюю около 175 мм. Могут изготавливаться из чистого металла, также при изготовлении могут использоваться различные присадки.

Используются с автоматами и полуавтоматами. Обычно при таких работах используется аргон, однако возможно применение различных газов, таких как гелий, углекислота, а также газовых смесей.

Добавки к вольфраму при изготовлении электродов используют для улучшения их качеств, например, для получения стабильной дуги. Также стержни с различными добавками используются для особых случаев, например, для сваривания тугоплавких металлов.

Маркируются такие электроды по-разному. Существует буквенная маркировка, как правило, это две латинские буквы и цифра. Еще эти электроды можно различать по окраске конца стержня. Каждая марка имеет свой определенный цвет.

Основных категорий вольфрамовых стержней три – для различного тока, постоянного и переменного, а также универсальные. Ниже представлены самые используемые марки таких стержней.

Сварочные характеристики вольфрамовых электродов

Такие изделия продают в виде стержней, длина которых в среднем 175 мм. Для изготовления применяют чистый вольфрам, а также примеси других компонентов, улучшающих потребительские свойства продукции. В качестве защищающего газа чаще всего применяется аргон, гелий и т.п.

За счет повышенной температуры плавления, составляющей 3,4 тыс. C, в работе электроды расходуются мало, в основном присутствует небольшое испарение. Из-за этого их называют неплавящимися.

С этим размером связано предназначение проволоки для различных токов сварки:

  • 1 мм соответствует 50 А;
  • 1,6 мм выдерживают до 100 А;
  • 2 (2,4) мм рекомендованы при 200 А;
  • если требуется повысить ток до 300 А, то подойдут стержни толщиной 3,2 мм;
  • более 300 А берут самые толстые 4 мм.

Кроме того, электроды для сварки аргоном классифицируются по току:

  • марки WY и WT для постоянного тока;
  • разновидности WZ или WP для переменного тока на выходе;
  • для WL, WC можно использовать ток любой характеристики.

Характеристика вольфрамовых прутков

Вольфрамовыми электродами называют тугоплавкие стержни, с помощью которых формируется электродуга, необходимая для того, чтобы в процессе сварки расплавить кромки присадочного материала и соединяемых деталей. Применяются они преимущественно для аргоновой сварки. Ими сваривают разнообразные конструкции, включая и трубчатые. Для этих целей вольфрам выбран неслучайно. Он наиболее тугоплавкий металл из всех имеющихся в природе.

В ГОСТе оговорены все требования к маркировке стержней из вольфрама

Это позволяет отнести их к определённому типу (неважно в какой стране они произведены). Согласно требованиям, маркировка должна содержать в себе, кроме типа изделия, ещё и состав материала

Такие электроды можно определить по первой букве «W», которая включена в обозначение. Большая часть этих прутков содержит малую долю легирующих добавок. Они позволяют повысить срок эксплуатации изделия и улучшить его технические характеристики. Вторая буква в маркировке говорит о виде легирующего вещества.

Легирующие добавки бывают следующих типов:

  1. «С» — оксид церия. Электроды из вольфрама, в состав которых входит эта добавка, являются универсальными. Применяются для сваривания любым током, даже при небольших значениях поддерживают стабильное горение дуги;
  2. «Z» — оксид циркония. Электроды, в состав которых входит оксид циркония, применяются для сварки на переменном токе. Используя их, стоит следить за тем, чтобы в сварочной ванне не было ни капли загрязнений. Дуга, которая образуется такими прутками, отличается высокой мощностью и стабильностью. В сравнении с прочими изделиями, электроды из вольфрама, в состав которых входит оксид циркония, могут выдержать значительные токовые нагрузки;
  3. «L» — оксид лантана. Изделия с этой добавкой обеспечивают высокую устойчивость и лёгкий розжиг сварочной дуги, а также повторное быстрое зажигание. При их применении значительно увеличивается рабочий ток и понижается риск прожига соединяемых элементов. Такие электроды долговечны. По сравнению с изделиями, изготовленными из чистого вольфрама, сварочную ванну они загрязняют меньше;
  4. «Е» — оксид тория. Электроды с этой добавкой очень популярны. А всё из-за их достоинств. Такие изделия чаще всего применяют для соединения элементов из нержавеющей стали, которое осуществляется на постоянном токе. При заточке и сварке в помещении закрытого типа рабочее место стоит обеспечить вытяжной вентиляцией. А всё из-за того, что торий является металлом радиоактивным, пыль и пары которого могут отрицательно действовать на человеческий организм. А ещё при сварке элементов на переменном токе может скакать дуга по выступающим поверхностям. И этот фактор ухудшает качество соединения;
  5. «Y» — иттрий. Эти изделия наиболее прочные. Именно по этой причине их применяют для сваривания особо важных конструкций. Сварка производится на постоянном токе;
  6. «P» — чистый вольфрам. Если в маркировке присутствует эта буква, то это значит, что изделие на 99,5% выполнено из чистого вольфрама. Электроды из вольфрама без всяких добавок, обеспечивают дуговую устойчивость при сваривании на переменном токе. Именно их используют для аргоновой сварки алюминиевых элементов.

Для того, чтобы специалист получил более подробную информацию об электродах из вольфрама, в маркировке имеются и обозначения цифрами.

Первые цифры после букв указывают точное процентное содержание легирующей добавки. К примеру, цифра 15 обозначает, что в состав входит 1,5% легирующего вещества. Вторые цифры, которые от первых отделены дефисом, указывают длину изделия в миллиметрах.

Самая распространённая длина 175 миллиметров. Но длина электродов может быть и 50, 75 или же 150 миллиметров. Детали с различными геометрическими параметрами свариваются электродами из вольфрама разного сечения. Значение сечения может быть 1; 1,6; 2; 2,4; 3; 3,2; 4; 4,8; 5,6; 6,4 миллиметров.

Для того чтобы можно было определить с первого взгляда, для чего применяется и к какому виду электрод относится, концы разных марок окрашивают в определённые цвета.

Значение цветов, в которые окрашивают электроды:

  1. Тёмно-синий. Электроды WY-20. В его состав входит 2% иттрия.
  2. Оранжевый WT-40. В составе содержит 4% оксида тория.
  3. Фиолетовый — марки WT-30, в составе 3% оксида тория.
  4. Красный WT-20 содержит 20% оксида тория.
  5. Жёлтые WT-10 содержат 10% оксида тория.
  6. Белые WZ-8 имеют в своём составе 0,8% оксида циркония.
  7. Синие WL-20 имеют 2% оксида лантана.
  8. Чёрные WL-10. В их составе имеется 1% оксида лантана.
  9. Золотые электроды марки WL-15 обогащены 1,5% оксида лантана.
  10. Серые WC-20. В них содержится 2% оксида церия.
  11. Зелёным цветом обозначается чистый вольфрам. Он обозначается WP.

Классификация и маркировки электродов

В целях облегчения подготовки к работе и исключения ошибки в выборе расходников для аргонной сварки, производители поделили их на классы, обозначив их принадлежность к классу вольфрамовых буквой W, находящейся вначале.

Далее обозначается лигатура (примесь), добавленная для улучшения сварочных характеристик:

  • WP состоят из 99,5% чистого вольфрама;
  • C добавлен церий;
  • T содержат диоксид тория;
  • L с оксидом лантана;
  • Y примесью стал диоксид иттрия;
  • Z оксид циркония.

Цифры означают процентное количество лигатур и длину стержня. Сведения о каждой марке есть в справочниках. Там надо найти таблицу, где описаны ее характеристики.

Кроме того, существует цветовая маркировка вольфрамовых электродов:

  1. WZ-8 с 0,8% оксида циркония с шарообразным кончиком для работы на переменных токах окрашены в белый цвет. Они производят мощную и устойчивую дугу. Рекомендованы для алюминия, бронзы, магния, никеля и их сплавов.
  2. WP зеленые лучше всего работают в среде аргона или гелия. Подходят для сварки магниевых и алюминиевых деталей.
  3. Универсальные WC-20 серого цвета с 2%-ным содержанием оксида церия запускают дугу на низких токах. Используются на трубопроводах, при сварке тонких стальных листов, а также молибдена, тантала, ниобия,титана и т.д.
  4. Золотистые WL-15 и синие WL-15 содержат 1,5% и 2% оксида лантана, который увеличивает рабочий ток. Такие неплавящиеся электроды характеризуются легким первоначальным розжигом дуги, сниженным наполовину износом стержня, чистотой шва и малой склонностью к прожигу тонких листов. Применяются для соединения высоколегированных сталей, медных, бронзовых, алюминиевых деталей на переменном и постоянном токе.
  5. От 1,8% до 2,2% иттрия находятся в составе темно-синих стержней WY-20. Работают с углеродистыми, низколегированными и нержавеющими сталями, титаном, медью и их сплавами.
  6. Наконечники электродов WT-20 окрашены в красный цвет и содержат оксид тория. Для сваривания на постоянном токе они стали наиболее популярными из всех вольфрамовых расходников благодаря малому расходу проволоки, сменному углу заточки и приспособленностью к сварке практически любых цветных металлов. Недостатком стала пыль, которая образуется при обработке кончика. Поскольку торий радиоактивен, то она наносит вред здоровью и окружающей среде. Постоянное использование таких электродов требует улучшенной системы вентиляции.

Рекомендуем к прочтению Правила подбора электродов для сварки чугуна

Электрошлаковая сварка титановых сплавов

На практике широкое распространение получила электрошлаковая сварка титановых сплавов, в частности, сплава ВТ5-1, в состав которого входит титан, легированный до 5% алюминием и до 3% оловом. Изготавливается сплав, преимущественно, прессованием с последующей прокаткой до тонких листов, а также ковкой заготовок крупных сечений.

Технология сварки деталей крупных сечений из сплава ВТ5-1 наиболее сложна, но вполне выполнима электрошлаковой сваркой под флюсом АН-Т2 в среде аргона. Источник переменного тока — трёхфазный трансформатор, должен обладать жёсткой характеристикой.

Для сварки поковок небольшого размера (60х60мм) рекомендуются следующие режимы сварки: сила тока 1600-1800А, напряжение дуги 14-16В. Рекомендуемый зазор между кромками свариваемых поковок составляет 26мм, масса засыпанного флюса 130г и расход аргона 8л/мин.

Такие режимы, при условии использования пластинчатого электрода размером 12х60мм, обеспечивает стабильный процесс и удовлетворительное качество сварного соединения, не уступающего по прочности основному металлу.

При сварке прессованных профилей крупного сечения на таких же режимах электродом толщиной 8мм прочность сварного соединения оказывается несколько ниже (примерно, 80-85% от прочности основного металла) из-за применения пластинчатых электродов из нелегированного сплава ВТ1-1. А применять легированные электродные сплавы не рекомендуется, т.к. они не обеспечивают достаточной пластичности соединения, потому что прессованный металл сильно насыщен газами.

Маркировка по цветам

Итак, мы теперь знаем, что такое цветовая индикация и зачем она нужна. Теперь пора узнать, что обозначает каждый цвет по отдельности. Но сначала разберемся, какая именно информация таится за цветовой индикацией.

За каждым цветом зашифрован размер сварочного стержня, его химический состав и основные характеристики. Если вы запомните всю информацию, зашифрованную в цветах, то сможете за секунды определять, какой электрод вам необходим.

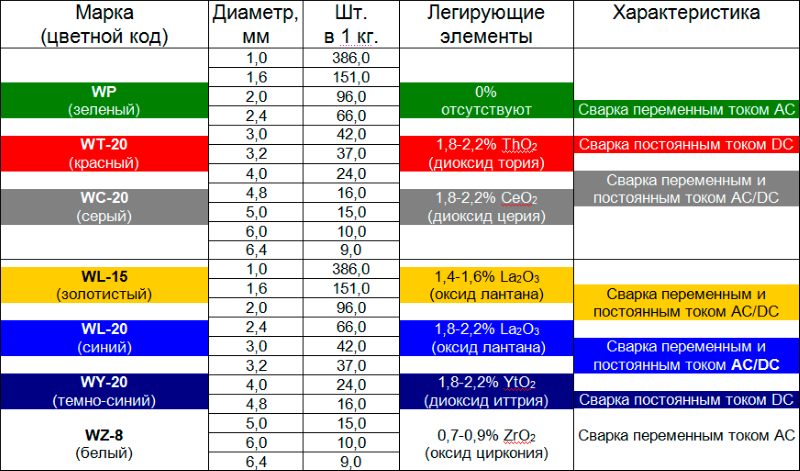

Ниже таблица с кратким перечнем цветов. Из нее вы узнаете, что значат электроды зеленого цвета, синие электроды, красные и т.д.

В таблице видно, что у каждого цвета есть буквенная и числовая расшифровка. Вне зависимости от цвета маркировка всегда начинается с буквы W. Следующая буква обозначает, какой еще металл есть в составе, помимо вольфрама. Цифры, следующие за буквами, обозначают, сколько процентов примесей есть в составе электрода. При этом следует двухзначные числа воспринимать как однозначные. Например, 15 обозначает 1,5% примесей помимо вольфрама.

А теперь давайте более подробно разберем, что значит каждая буква.

Буквенные обозначения

Цветовая маркировка вольфрамовых электродов не обходится без правильной расшифровки. Недостаточно просто запомнить цвет

Важно понимать, какая марка кроется за цветовой индикацией

Итак, буквы WP в марке обозначают, что электрод состоит из чистого вольфрама и не содержит примесей. По факту примеси все же могут быть, но их количество не превышает 0.5%. Такие электроды используются крайне редко. Поскольку чистый вольфрам обладает довольно специфичными свойствами и часто нуждается в разбавлении своего состава иными металлами.

Далее идут буквы, обозначающие металлы, подмешанные к вольфраму.

Буква С обозначает, что в составе есть примеси церия. Такие электроды используются чаще всего и обозначаются серым цветом. Ими можно варить с применением разного сварочного оборудования.

Буквой Т обозначается наличие диоксида тория в составе. Для маркировки данного типа электродов применяется красный цвет. Электроды WT так же часто используются. Их применяют для сварки цветных металлов и различных сталей, в том числе нержавеющих

Но не зря эти электроды обозначаются ярко-красным цветом, чтобы привлечь ваше внимание. Ведь диоксид тория в их составе обладает выраженными радиоактивными свойствами

Так что соблюдайте технику безопасности при работе с WT.

Буквой Z обозначают наличие циркония в составе электрода. Электроды маркируются белым цветом. Стержни WZ используются преимущественно для сварки меди или алюминия. Данные металлы довольно трудно варить, то электроды WZ упрощают эту задачу. При их использовании отмечается очень стабильное горение дуги.

Буква Y обозначает, что в составе присутствует иттрий. Для маркировки используется темно-синий цвет. Это узкоспециализированные электроды. Они предназначены для сварки сложных металлоконструкций, которые должны выдерживать высокие нагрузки. Подходят для работы с медью, титаном и некоторыми типами стали.

И последнее обозначение — буква L. Означает, что в составе есть лантан. Такие электроды могут маркироваться любым другим цветом, отличным от описанных выше.  Чаще всего используется синий или золотистый оттенок. Можно варить как на переменном, так и на постоянном токе. Такие электроды устойчивы к высокотемпературной сварке и могут применяться во многих сварочных работах.

Это все, что вам нужно знать о маркировке вольфрамовых электродов. Информации немного, поэтому просто выучите ее и постарайтесь применить на практике. Так вы быстрее запомните, для каких работ применяется тот или иной цвет.
