Пошаговая сборка: виброплита своими руками используя бензиновый или электрический двигатель

Принцип работы и характеристики устройства

Устройство виброплиты довольно простое. На тяжелой платформе устанавливается вибратор, сверху которого расположен двигатель. Двигатель с вибратором соединяются с помощью муфты и клиноременной передачи.

Таким образом, двигатель создает вращательные движения, которые передает вибратору, преобразующему их в колебательные.

Эти движения передаются плите, а затем материалу, который утрамбовывается, частицы начинают двигаться и заполняют все пустоты в насыпи.

В результате получается очень плотное ровное покрытие. Если виброплита имеет задний ход, это позволяет работать в траншеях и узких котлованах.

Рабочая плита может быть стальной или чугунной. От качества материала, из которого она изготовлена, зависят ее характеристики. Если чугун низкого качества, то при работе по песку и гравию плита может покрыться трещинами.

Вибрационное усилие определяет, насколько плотно будет утрамбовываться поверхность. При одинаковой массе виброплита с более высоким вибрационным усилием будет утрамбовывать поверхность лучше. Поэтому для более плотных поверхностей следует выбирать механизм с самым высоким показателем.

Машины, имеющие показатель ниже 10кН не годятся для утрамбовки асфальта. Для укладки тротуарной плитки виброплиты, имеющие вес от 75 до 90 кг не должны иметь вибрационное усилие свыше 18-20 кН, иначе плитка будет вдавливаться в основание и может даже разрушиться.

Основной ее недостаток – наличие электрической сети. Радиус действия такой ограничен расположением источника электрического тока и длиной шнура. Бензиновый двигатель удобный в применении.

Мощность двигателя влияет на передвижение виброплиты. Чем выше этот параметр, тем легче работать с плитой. Плита с мощным двигателем сама передвигается. Если мощность недостаточна, то плита может зарываться в грунт, особенно под уклон.

Основным параметром виброплиты является ее масса, именно на него надо обращать внимание при выборе нужной модели и подборе комплектующих, чтобы сделать ее своими руками. Согласно этому параметру модели делятся на четыре класса:

КлассМасса, кгМаксимальныйслой поверхности, смПрименение
Легкие7515Ландшафтные работы, утрамбовка тротуарной плитки, укладка демпфирующих полиуретановых ковриков
Универсальные75-9025Ландшафтные работы, ремонт покрытия дорог и ямочный ремонт на асфальте
Среднетяжелые90-14060Укладка слоями дорожного покрытия, засыпка траншей вокруг фундамента
Тяжелые140 и выше

Виброплиты отличаются направлением движения во время утрамбовки. Они могут быть прямыми и реверсными. Прямые двигаются лишь вперед. Если необходима повторная утрамбовка, то надо разворачиваться и повторять утрамбовку, что ведет к значительным временным затратам.

Реверсный ход дает возможность заднего хода, поэтому увеличивает качество виброутрамбовки и сокращает время работы. Реверс применяется на плитах весом не менее 100 кг.

Полезной функцией для виброплиты является наличие системы орошения. Без нее плита может прилипать к грунту, особенно к асфальту. Единственно, следует следить, чтобы вода не попадала на двигатель.

Чтобы продлить срок службы механизма, ремни и муфту надо защитить специальным кожухом. При наличии кожуха в механизм не будут попадать частицы утрамбовываемой поверхности, что исключит поломку машины.

Смотрите нашу видео-подборку по теме:

Дополнительные элементы

Дополнительными элементами являются:

  • рукоятка (водило), использующаяся для направления виброплиты во время работы;
  • тележка, на которую устанавливают устройство при перемещении с одного места на другое;
  • натяжной механизм, который обеспечивает плотность контакта приводного ремня со шкивами двигателя и вибрационного механизма.

Рукоятка представляет собой длинную скобу П-образной формы, изготовленную из трубки. Ее крепление к плите производится через шарнирное соединение, частично компенсирующее вибрацию и защищающую работника от ее воздействия.

Тележка является отдельным элементом, хотя существуют варианты конструкции с жестким креплением. Ее подводят под плиту, наклонив установку за рукоятку на себя, опирают на тележку и перевозят в нужное место. При жестком креплении ножки с колесами устанавливаются на основании в перевернутом положении. При необходимости перемещения виброплиты установку переворачивают и везут в другое место.

Натяжной механизм обеспечивает плотный контакт приводного ремня и шкивов

Важно, чтобы ролик имел ручей, соответствующий ручью шкивов. Это поможет продлить срок службы ремня

Если ролик виброплиты установлен с внешней стороны, размер ручья должен соответствовать тыльной стороне ремня. Для натяжки используется регулировочный винт, позволяющий ослабить ремень для замены или натянуть до рабочего состояния.

Эксцентрик для виброплиты своими руками

Сборка виброплиты своими руками помогает сэкономить до 40 процентов. Данное оборудование необходимо для обустройства придомовой территории. С его помощью можно выравнивать различные площадки при обустройстве ландшафтного дизайна.

Детали, инструменты и комплектующие

Для сборки виброплиты необходимо иметь следующие составные части:

  • Рама;
  • Рабочая плита;
  • Система подвески;
  • Трансмиссия;
  • Система управления;
  • Двигатель;
  • Редуктор.
  • Инструменты для работы по металлу, гаечные ключи, отвертки.

В большинстве случаев виброплиты собираются энтузиастами самостоятельно для недолгих работ малых объемов во дворе дома, дачи или приусадебного участка. В этом случае подойдет двигатель марки ИВ-98.

Он удобен тем, что может работать много часов без остановки, имеет возможность регулировать силу вибрации, легко справляется с большими нагрузками и сравнительно недорого стоит (порядка 6-7 тысяч рублей).

Если такого мотора нет под рукой, всегда можно заменить его обычным двигателем средней мощности, запитываемым от сети 220 В.

Обработка металлической плиты

Металлический лист, необходимый для основания, не является дефицитом. Его можно купить на любой базе металлопроката. Размеры выверены опытным путем и составляют:

  • Толщина – 80 мм;
  • Ширина – 45 см;
  • Длина – 80 см.

Если взять большую по размерам металлическую пластину, то ее давление на обрабатываемую поверхность будет меньше. Тромбование придется проводить дольше по времени.

Толщина менее 8 мм приведет к прогибанию, а если взять пластину меньше по размерам, то сама виброплита при работе будет зарываться в грунт. Чтобы этого не происходило, вес металлического листа должен быть в пределах 50 кг.

С нижней стороны закрепляется ровная металлическая подошва. Здесь будет достаточно толщины в 5-6 мм.

Чтобы виброплита не зарывалась вглубь, нужно слегка отогнуть края виброплощадки. Делается это с помощью шлейф-машины (в простонародье – «болгарка»).

В пластине в 10 см от краев делают срезы примерно 3-5 мм глубиной. Затем, примерно на 30 градусов края отгибают во внутрь при помощи молотка. В местах срезов делают толстые швы при помощи электросварки.

После этого можно прикреплять к основанию мотор.

Установка компонентов на раму

Поверхность рабочей плиты размечается. В этот момент выбираются места крепления болтов двигателя. В просверленных отверстиях метчиками нарезается резьба и вкручиваются шпильки, к которым прикручивают два швеллера. После этого на них выставляется мотор. Для его успешного функционирования мотор следует выставлять с применением уровня.

Ручку, необходимую для регулирования положения и перемещений виброплиты крепят на ее основание при помощи двух предварительно приваренных болтов.

Ее крепят к болтам гайками, а чтобы предотвратить передачу вибрации на ручку во время работы оборудования применяются сайлентблоки от любого легкового автомобиля.

Следует позаботиться и о присоединении к раме бака с водой. Это позволит не только утяжелить виброплиту, но и позволит поливать поверхность тромбуемого грунта. Шланг от бака должен выходить к подошве и смачивать ее перед началом процесса.

Качество уплотнения грунта зависит от того, насколько технике передается вибрационное усиление, а также от ее веса. Если Вы сделаете машину слишком легкой – она не подойдет для укладки асфальта.

Вибрационное усиление самодельных виброплит обычно составляет не более 20 килоньютонов.

Собираем узел редуктора

Самым недорогим и простым способом собрать устройство для создания вибраций является изготовление узла редуктора из металлического круга. Его диаметр должен быть в пределах 45-60 мм.

Металл не будет подвергаться в процессе работы особым механическим нагрузкам, поэтому о его качестве заботиться не обязательно. Следует просверлить отверстие параллельно оси по всей длине металлического круга. Для этих целей будет достаточно 10-15 мм.

Главное – отверстие нужно сместить от центра примерно на пол радиуса.

В отверстие вставляется небольшой металлический прут чуть меньшего диаметра, который необходимо закрепить с двух сторон гайками.

На обе стороны вала надеваются бронзовые втулки или подшипники, которые закрепляются на стойках, приваренных к швеллеру.

Материалы и инструменты

Для изготовления вибромашины потребуется электрический или бензиновый двигатель. Это самая затратная деталь, которую можно приобрести в магазине или, например, использовать привод от стиральных машин, газонокосилок и другого аналогичного оборудования. В том случае, если используется электрический вибродвигатель, то мотор должен работать от бытовой однофазной сети в 220 Вольт.

Также потребуется рабочая платформа, которая может быть выполнена из прочного стального листа толщиной не меньше 8 сантиметров. Минимальные размеры рабочей платформы — 80 на 45 сантиметров. Оптимальный вес металлической заготовки должен составлять 60 килограммом и более. Использовать лёгкие рабочие платформы не рекомендуется, так как качество уплотнения грунта при использовании такой техники будет далеким от идеала.

Для изготовления своими руками виброплиты электрической 220 В потребуются также следующие детали:

  • Труба для изготовления ручки.
  • Пластиковые или металлические колеса от тележки.
  • Обрезки труб для колесной оси.
  • Эксцентрик или ременной привод.
  • Мягкие эластичные подушки из резины для ручки.
  • Болты М10 и М12 в зависимости от используемого привода.
  • Два швеллера, которыми вибратор будет крепиться к основанию.

Края плиты следует слегка подогнуть, что предупредит нежелательное заглубление в грунт рабочей платформы. Вручную согнуть толстую стальную заготовку затруднительно. Необходимо отступить от края стальной виброплощадки около 10 сантиметров и сделать болгаркой пятимиллиметровые надрезы, после чего аккуратно молотком, подбивая края, загнуть их приблизительно на 30 градусов. В нарезанных местах стальная заготовка сваривается инвертором, что позволит повысить общую прочность выполненной конструкции.

К виброплите приваривают швеллеры, к которым в последующем будет крепиться используемый электрический или бензиновый привод

Качеству сварки швеллеров следует уделить должное внимание, так как на основание в процессе работы техники будет приходиться повышенная нагрузка. При некачественно выполненном креплении виброплиту просто сорвет со швеллеров, а эксплуатировать такую технику попросту небезопасно

Выполняется крепление двигателя, для чего в швеллерах дрелью делают отверстия и фиксируют привод с помощью болтов M 10 или М12.

Далее переходят к изготовлению ручки, которая выполняется из стальной трубы. На трубу для погашения вибрации надевают эластичные подушки, которыми также следует заизолировать места соединения ручки и привода виброплиты. Эластичные подушки можно изготовить из поролона, прорезиненных изделий или аналогичных материалов.

Улучшить качество утрамбовки песка и других сыпучих материалов, можно предварительно смачивая поверхность, после чего выполняют ее уплотнение. Можно модернизировать технику, закрепив впереди рабочей панели небольшой пластиковый бак, в котором выполняют отверстия, из которых будет сочиться вода и смачивать поверхность перед ее непосредственным уплотнением.

С помощью такого простейшего вибробункера, изготовить который самостоятельно не составит труда, можно с легкостью уплотнять песок и утрамбовывать грунт на глубину приблизительно в 10 сантиметров. Там же такая техника может использоваться для работы со щебнем и другим мелкофракционным материалом.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

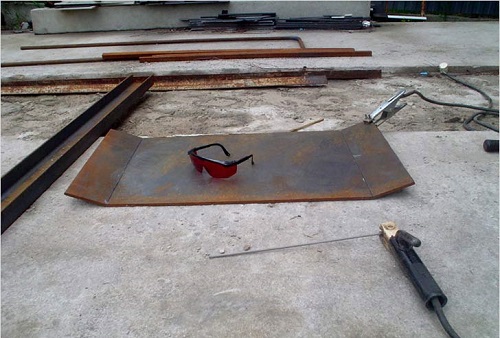

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

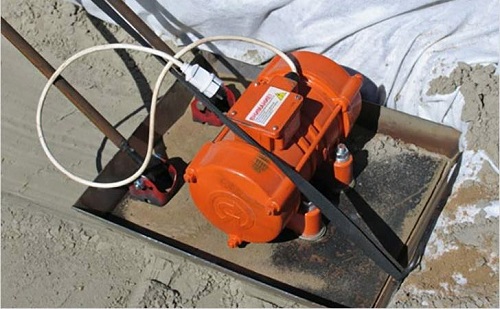

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Узел подмеса с трехходовым клапаном

Трехходовой вариант совмещает в себе две функции: байпасного балансировочного крана и перепускного питающего клапана. Внутри него перемешиваются потоки холодной обратки и горячего теплоносителя.

Трехходовые устройства нередко оснащают сервоприводами, предназначенными для управления термостатическими приборами и контролерами погоды. В этом случае внутри клапана имеется заслонка, находящаяся в зоне 90 ° между обратным трубопроводом и трубой подачи нагретого теплоносителя от агрегата. Ее можно устанавливать в любом расположении – с уклоном в одну из сторон или посередине в зависимости от требуемого соотношения между горячей водой и обраткой.

Принято считать, что данный вид клапанов незаменим для отопительных систем с большим числом контуров.

Из недостатков этих элементов следует отметить:

  1. Не исключены случаи, когда в результате сигнала от термостата клапан открывается и впускает теплоноситель, имеющий температуру 95 °С, в контур пола. Такие резкие температурные скачки при эксплуатации системы недопустимы, поскольку от избыточного давления трубопровод может лопнуть.
  2. Трехходовые клапаны, имеющие значительную пропускную способность, даже в случае минимального сбоя в регулировке устройства могут сильно изменить температуру в контуре.

Чтобы поменять мощность системы нагрева пола в зависимости от погоды используют специальную арматуру – погодозависимый контролер. Например, в случае резкого похолодания, помещение в доме начинает остывать быстрее и нагревательная конструкция не может справляться со своим назначением. Для повышения ее эффективности следует увеличить нагрев теплоносителя и его расход.

Можно задействовать клапаны, управляемые вручную и при изменении погоды каждый раз крутить вентиль. Но недостаток такого метода очевиден: оптимальный режим выставить сложно. Поэтому многие домовладельцы отдают предпочтение клапанам с автоматическим управлением. Контролер вычисляет требуемую температуру и плавно управляет устройством.

Вся зона в 90 градусов разбита на 20 секторов, в каждом из которых 4,5 градуса. Контролер проверяет температурный режим раз в 20 секунд. Когда фактическая величина температуры воды, поступающей в систему, не отвечает расчетной, тогда клапан разворачивается в одну из сторон на 4,5 градуса.

Кроме этого, контролер позволяет сэкономить энергоносители. При отсутствии жильцов он понижает температуру в комнатах до минимально возможной отметки.

Выход есть – трамбовка грунта виброплитой

Плоская поверхность с установленным вибромеханизмом, слой за слоем уплотняет грунт или уложенную тротуарную плитку. Работа, на которую естественным путем (под воздействием тяжести автомобилей или человека) уходят годы – выполняется с помощью приспособления за считанные часы.

Причем уплотнение происходит равномерно и с высоким качеством. Порой на земле, обработанной таким способом, вообще не продавливаются следы от покрышек автомобиля.

Особенно актуально уплотнение при насыпном грунте. Если оставить рыхлую основу, то в любой момент насыпь может посунуться, разрушая установленную на ней конструкцию.

Все мы видели, как на закопанной и заасфальтированной траншее, со временем возникает углубление. Это происходит потому, что при замене трубы, водопроводчики просто забросали землей яму, без применения вибратора, а дорожники постелили асфальт на неустойчивую основу.

Поэтому, при любых земляных работах – следует обязательно уплотнить поверхность перед продолжением обработки. Хорошо, если вам нужно только проложить садовую дорожку, или уплотнить грунт под строительство бассейна.

Можно взять вибратор в аренду на выходные, и выполнить работу самостоятельно. А если вы полностью планируете участок 10-12 соток? Поможет самодельная виброплита.

Принцип действия любого вибромеханизма основан на разбалансировке вращающегося элемента. Для одних агрегатов это приводит к катастрофическим разрушениям, для других – это рабочий элемент конструкции.

Эксцентрик для виброплиты заставляет двигаться всю конструкцию в определенном ритме. Оператору надо лишь перемещать механизм по площадке, обеспечивая равномерность обработки. Если вы оставите неподвижно включенный вибратор – он углубится в грунт относительно остальной площади.

Популярное: Лазерный дальномер — какой купить?

Варианты изготовления основных элементов

Конструкция виброплиты достаточно простая. Она состоит из четырех основных узлов:

  • двигателя;
  • плиты;
  • рамы;
  • вибратора.

Двигатель

В качестве привода для самодельного виброинструмента можно использовать:

  • электродвигатель;
  • бензиновый или дизельный двигатель внутреннего сгорания (ДВС).

Электродвигатель для виброплиты, которую планируется собрать, рекомендуется выбирать мощностью от 1,5 до 2 кВт. При этом скорость вращения должна составлять от 4000 до 5000 оборотов в минуту. Если мощность электромотора будет меньше указанной величины, то это скажется на производительности созданного агрегата в сторону ее понижения.

Электрический двигатель – это самая затратная часть самодельной установки. Для домашнего применения лучше покупать однофазные модификации электромоторов, например, в составе вибраторов ИВ-99Е либо ИВ-98Е, работающие от напряжения 220 V. Электродвигатель можно также снять и со старой неиспользуемой техники, например, со сверлильного станка. Нужно только, чтобы он соответствовал по мощности и оборотам.

Если оснащать самодельную технику электромотором, то для повышения безопасности выполнения работ рекомендуется устанавливать отдельно защиту, например, дифференциальный автомат либо устройство защитного отключения (УЗО).

Самодельную виброплиту можно также оснастить двигателем внутреннего сгорания. Если его покупать, то рекомендуется отдать предпочтение одноцилиндровым трехтакным моторам от фирмы Хонда. ДВС от бензопилы или мотоблока тоже подойдет.

Плита и рама

От двигателя движение вибратору передается ремнем — он установлен на шкивах. Изменяя размеры последних (диаметр), можно устанавливать необходимую скорость вибратора. Для ременной передачи подойдет автомобильный ремень. Плита изготавливается из стального либо чугунного листа толщиной 8-10 мм. Над ней располагается вся остальная конструкция. Чтобы сделать раму, используют металлические уголки 5 на 5 см или большего размера.

Вибратор

Вибратор для виброплиты можно приобрести заводского изготовления либо изготовить самостоятельно различными способами. Один из вариантов самодельного узла вибраций будет рассмотрен в следующем пункте.

Дополнительные конструктивные элементы

Легкие (до 75 кг), универсальные (75-90 кг) и среднетяжелые (от 90 до 140 кг весом) модели техники без возможности дистанционного управления оснащаются ручками из металлических труб. С их помощью оператор задает направление движения.

Для удобства транспортирования агрегаты оснащают также колесами. Их при необходимости можно снять. Чтобы перемещать самодельную плиту, можно взять колеса, например, со старой тачки.
