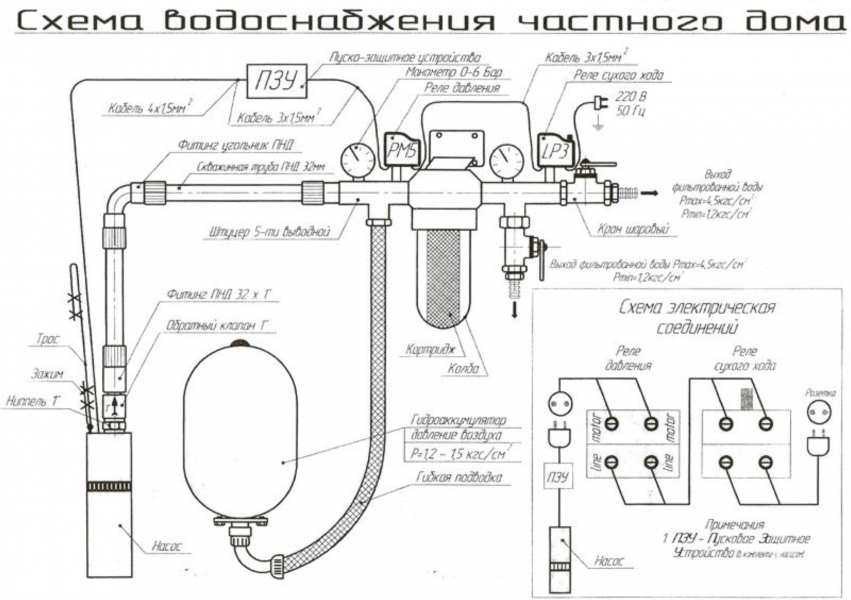

Водоснабжение частного дома из скважины: типовая схема

Необходимое оборудование для водоснабжения из скважины

Если у вас достаточно глубокая скважина, то вода будет подниматься из нее самотеком, за счет давления, которое формируется в водоносном слое после известняковых пород. Но этого недостаточно для обеспечения 2 и более человек, потребуется насосная станция, затем трубопроводы и фильтры, которые будут дополнительно очищать воду. В целом, общая схема водопровода в доме будет выглядеть так вот, как на фото.

  1. Оголовок скважины. Для чего он нужен? Будем считать его «каской» скважины, которая защищает от падения разного мусора и кирпичей. Также через нее опускается насос, привязывается и подключается (на ней часто размещают реле питания).
  2. Электрический кабель. Здесь вроде все понятно. Он питает насос, обладает 3 слоями изоляции (специальные кабели для подводного использования), сечение подбирается согласно мощности насоса и все это написано на табличке приспособления. Для обычного водоснабжения загородного дома часто используют медный кабель 4х2,5 мм2 (со встроенным конденсатором).
  3. Оцинкованная труба. Она защищается от коррозии слоем цинка, предназначена для извлечения подвижных частей из скважины (они поднимаются тросом).
  4. Стальной трос. Здесь вроде все понятно: с его помощью вытаскиваем или погружаем насос и все, что нам вздумается. 2 мм достаточно. Можно 3 мм толщиной для уверенности.
  5. Муфта кабельная (если потребуется). Используется для наращивания проводящего ток элемента, кабеля.
  6. Адаптер. Он устанавливается на уровне отвода воды, позволяет сделать «колено» в 90 градусов и завернуть трубопровод, вывести необходимый диаметр трубы.
  7. Полиэтиленовые трубы. По ним вода идет вверх и везде, куда ее поведут.
  8. Намотки на кабель. С их помощью он крепится к трубе и всему, что попадется под руку. Задача такой намотки – уберечь кабель от натяжения и обезопасить водоснабжение жилого дома на все время эксплуатации системы.
  9. Обратный клапан. Насос выключается – вода не падает и не уходит из системы назад. Это его единственная задача.
  10. Ниппель. А без него у вас никак и не получится сделать водоснабжение в доме своими руками, поскольку с его помощью вы подключаете насос к трубопроводу. Внутренний диаметр должен соответствовать резьбе на глубинном насосе, а наружный подходить под трубу диаметром 42 мм (чаще всего такие устанавливают).
  11. Скважинный насос. Как же без него – основная вещь в любом водоснабжении частных домов из скважины. Выбирать его надо исходя из расхода воды и высоты столба давления. Все характеристики насоса написаны на его этикетке. Оптимальный расход воды в час – 3 м3, этого достаточно для 4 человек, для полива и других нужд в частном доме.
  12. Утеплитель. Зачем он там нужен – непонятно, но коль уже его нарисовали, то установим и мы его. На самом деле, земля не промерзает на глубину 150 сантиметров и актуальность утепления входа трубы появляется только если вы живете за полярным кругом. Тем не менее, он стоит 30-40 рублей, поэтому можно и установить.
  13. Кран. При водоснабжении частного дома вам потребуется часто закрывать воду своими руками и что-то доделывать. Этот кран для этого и создан. Поворачиваем – бежит вода, еще раз поворачиваем – не бежит.
  14. Тройник. Думаю, объяснять не надо, на картинке понятно, зачем он там стоит и что это вообще такое.
  15. Фильтр. Он чистит воду от всякой нечисти, попадающей туда при использовании и монтаже автономного водоснабжения в общем и его частей по отдельности.
  16. Еще один переходник, ничего особенного.
  17. Автоматика. Это «компьютер», который отключает всё при любых неисправностях или пропаже воды из скважины (при активном использовании).
  18. Гибкая шланга. Обычная ПВХ шланга низкого давления.
  19. Гидроаккумулятор. Он обязательно нужен для стабильной работы всей системы, поскольку перебои могут быть всегда, особенно при активном потреблении воды на протяжении длительного времени.

Водоснабжение частного дома из скважины — схема системы для частного дома

  1. Устройство для воды в частном доме — абиссинский колодец, скважина «на песок» или артезианская. При бурении своими руками нужно учесть, что первый водоносный слой («верховодка») непригоден для обустройства снабжения питьевой водой.
  2. Насос (помпа). Оборудование устанавливают в скважине или на поверхности.
  3. Трубопровод. Чтобы завести его в дом, нужно вырыть траншею ниже уровня промерзания грунта. При составлении схемы необходимо учесть, что чем меньше изгибов, тем сильнее напор.
  4. Кессон, приямок или скважинный адаптер. Для защиты насосного оборудования и труб от воздействия низкой температуры и проникновения загрязненных вод устраивают специальную рабочую камеру под землей — кессон. Из-за высокой стоимости часто вместо него делают приямок или крепят в стенке обсадной колонны скважинный адаптер.
  5. Гидроаккумулятор. Это емкость для накопления воды и предупреждения перепадов давления в системе. Чем больше ее объем, тем реже будет включаться и дольше прослужит насос.
  6. Автоматика для помпы. Это различные устройства для автоматического включения-выключения насоса и контроля его работы: реле давления, датчики сухого хода, манометр.
  7. Фильтры, клапаны. Их количество, тип и место установки зависят от вида выбранного насоса. Обязательно наличие обратного и предохранительного клапанов, магистрального фильтра тонкой очистки.
  8. Водонагреватель (по желанию).

Если разводка в доме коллекторного типа, то в систему водоснабжения включают распределительную «гребенку». Параллельно с трубопроводом монтируют электрокабель для насоса.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Схемы устройства скважины на воду.

Что учесть при проектировании водопровода на даче из скважины:

  1. Наличие свободного места под кессон или приямок. Если его нет, то единственный выход для подвода автономной магистрали — установка адаптера.
  2. Наличие других подземных коммуникаций.
  3. Глубину расположения подземных вод.
  4. Наличие в доме места под установку оборудования.

Выбирать место бурения скважины на питьевую воду нужно с соблюдением требований СанПиН 2.1.4.1175-02.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Недостатки стандартной схемы водопровода из скважины:

  1. Зависимость от электроснабжения. Варианты решения проблемы — источник бесперебойного питания, генератор, запас воды.
  2. Оборудование занимает много места. Если использовать кессон, то теряется площадь участка, если выбрать адаптер, то часть подвала, чердака или жилого помещения.
  3. Для перекачивания воды нужен мощный надежный насос.

Достоинство — проверенная система.

Особенности башенной схемы водопровода в частном доме от скважины

Обустройство башенной системы водоснабжения из скважины:

  1. На чердаке устанавливают емкость большого объема. Насос заполняет ее водой. Размер резервуара рассчитывают с учетом максимальной потребности в пиковые часы.
  2. После заполнения емкости помпа автоматически отключается поплавковым выключателем.
  3. При открытии крана в доме вода самотеком поступает в трубу.
  4. После понижения уровня жидкости в емкости до минимально допустимого насос снова включается и заполняет резервуар.

Достоинство этого варианта — экономичность. Недостатки — емкость занимает место на чердаке, напор нестабилен, повышается нагрузка на стены и перекрытия, нужна теплоизоляция.

Схема башенной системы водопровода из скважины.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Если погружной насос не обеспечивает нужного уровня давления, то подключают второй прибор — поверхностный. Глубинная помпа подает воду к наружной, которая и нагнетает жидкость с требуемым напором в трубы.

Для устройства двухступенчатой подачи необходимо соблюдение следующих условий:

  • производительность насосов должна быть одинаковой;
  • приборы подключают к одному реле давления.

Устройство водопровода из источника под домом

Организовать скважину под зданием вполне реально, однако возникают сложности, связанные с большими габаритами буровой техники. В этом случае придется использовать малогабаритную мобильную установку (МГБУ). У этого устройства конструкция разборная, можно частями проносить внутрь дома.

Устройство скважины под домом

Существует другой вариант, как завести воду в частный дом проще и дешевле. Он подходит для еще не построенных зданий. Скважина бурится заранее, на этапе сооружения фундаментного основания. Для этого варианта подойдет обычная буровая установка.

Такой способ дешевле, к тому же не понадобится:

  • строить кессон;
  • рыть траншею;
  • прокладывать трубопроводы;
  • делать их изоляцию.

Удешевляется строительство скважины благодаря тому, что источник воды будет располагаться в теплом месте – подвале здания. Экономия может составить до 30 тысяч рублей. Правда есть значимый минус – насосное оборудование и гидроаккумулятор могут не поместиться в подвальном помещении.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

  • Скважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного дома.
  • Пробить абиссинскую скважину можно за один день. Единственный недостаток – глубина в среднем по 10 – 12 м, что редко позволяет использовать воду в питьевых целях.
  • Абиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещении.
  • Скважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участком.
  • Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.
  • Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Подключение насосного оборудования

Монтируем колодезный насос

Чтобы доставить воду от колодца или скважины до точек потребления, необходимо смонтировать насосное оборудование. Описание процесса начнём с монтажа колодезных насосов.

Для колодца можно использовать такие типы насосов:

  1. Глубинный насос (погружной). Насосная часть располагается в воде в подвешенном состоянии (на тросе или капроновом шнуре). С поверхностью насос соединяется шлангом для подачи воды и кабелем электропитания.

Погружной насос для колодца

  1. Поверхностный насос или насосная станция. Само насосное оборудование располагается на поверхности (в приямке-кессоне или в доме). На глубину водоносного горизонта опускается шланг с фильтром, над которым обычно монтируется обратный клапан. Наличие обратного клапана препятствует движению воды самотеком обратно в колодец и облегчает перекачку при отключении помпы.

Поверхностный насос можно устанавливать и в обычном колодце

Как правило, погружные колодезные насосы используются в основном для хозяйственных нужд. Системы водоснабжения частного домовладения почти всегда сооружают на основе насосной станции.

Основные элементы агрегата:

Устройство и принцип работы насосной станции

  • центробежный насос с системой автоматического включения/отключения;
  • гидроаккумулятор – бак, разделенный на несколько секций мембраной. Наличие бака позволяет поддерживать постоянный напор в системе за счет постепенного заполнения водой;

Схема устройства мембранного бака

  • реле давления, управляющее включением автоматики;
  • измерительные приборы.

Система собирается таким образом:

Агрегат, установленный на подиуме из кирпича

  1. Монтируется насосная станция. В качестве основания используется бетонный или кирпичный подиум. Под устройство подкладываем резиновый коврик для компенсации вибраций.
  2. К насосу присоединяется шланг подачи воды из колодца. В месте подключения можно установить простейший сетчатый фильтр для предварительной очистки.

Схема подключения насосной станции

  1. Выполняется присоединение выводящей трубы. В дальнейшем на ее основе мы будем делать разводку по дому.
  2. Проводится настройка автоматики. Для этого через технологическое отверстие в насос заливается около 2 л воды и выполняется включение агрегата. Система регулируется таким образом, чтобы автоматическое отключение происходило при давлении около 2,5 -3 бара, а пуск – 1,5 – 1,8 бара.

Заливка и регулировка реле давления

Устанавливаем насос в скважину

Насосы для скважин

Если источник воды – скважина, то в качестве основного оборудования выступает погружной скважинный насос. Для таких устройств характерно сочетания большой мощности с относительно малым диаметром, потому стоят они довольно дорого.

Насос соединяется со шлангом и кабелем питания, после чего опускается в скважину на тросе:

Определение глубины. Уровень водного зеркала определяем по паспорту, по возможности контролируя его с помощью грузика на шнуре. Рассчитываем уровень погружения насоса таким образом, чтобы всасывающая часть находилась минимум на 1м ниже минимального динамического уровня и на расстоянии от 1 до 3 м от дна.

У артезианских скважин оптимальным уровнем считают 2/3 глубины водоносного горизонта – примерно на уровне нижнего края обсадной трубы.

Подготовка к установке. В соответствии с полученной длиной отмеряем шланг и кабель, которые соединяем между собой пластиковыми хомутами через каждые 3-4 метра. Крепим кабель со шлангом к насосу.
Монтаж подвесной системы. Стальной трос или капроновый шнур (нужен минимум пятикратный запас по прочности) фиксируем на корпусе насоса. Опускаем оборудование в скважину.

При небольшой глубине монтажа крепим трос или шнур на подвесе из сложенной в несколько раз резиновой ленты. Этот демпфер будет гасить вибрации.

Установка оголовка. Поверх обсадной трубы крепим оголовок. К рым-болту в нижней части крышки оголовка привязываем трос или шнур подвеса. Шланг и кабель питания выводим через центральное отверстие оголовка, после чего затягиваем болты, герметизируя конструкцию.

Проблемы, с которыми сталкивается заказчик при разработке схем

  1. Каждое поселение решает свои проблемы самостоятельно, каждый год готовятся программы выполняются обследования, латаются дыры, тратятся бюджетные деньги. Однако проблема остается неизменной.
  2. 30% конкурсов и аукционов на проектные работы приходится отменять по причине не полноты технического задания, не соразмерности сроков, стоимости и требуемых объемов работ.
  3. Результатом не квалифицированной разработки схем ВиВ является укрупненная концепция, основанная на поверхностном анализе существующего положения, а не точный инженерный расчет.
  4. Разработкой схемы водоснабжения и водоотведения зачастую занимаются консалтинговые и аудиторские агентства, а не компании занимающиеся проектированием профильных объектов водоснабжения и водоотведения.
  5. Отсутствие схемы водоснабжения и водоотведения утвержденной в установленном порядке не позволит в будущем реализовывать крупные инвестиционные проекты в области ЖКХ.
  6. Невозможность отслеживать постоянно меняющиеся технологии в отрасли и современные системы диспетчеризации и мониторинга.
  7. Отсутствие финансирования.

Какие элементы включает схема водоснабжения

Автономная система водоснабжения из скважины загородного поместья или дачи требует автоматизации включения погружного насоса и поддержания давления в трубах, вследствие чего система должна предусматривать устройство следующих последовательно установленных элементов:

  • обратного клапана на нагнетании насоса, который устанавливается непосредственно на выкиде агрегата или в оголовке устья и предотвращает опорожнение системы водоснабжения от скважины до аккумулирующего аппарата;
  • водовода диаметром не менее 32 мм, изготовленного из металла, полимерных материалов, стеклопластика или асбоцемента, по которому вода подается из скважины в дом. Подземное устройство водоснабжения от скважины не допускает скрытых разъемных соединений, ввиду невозможности их визуального контроля.
  • манометра, показывающего давление воды из скважины на входе в дом устанавливаемого своими руками при помощи тройника;
  • колбы с механическим фильтром, размер ячеи сетки которого определяется по результатам анализа, проведённого перед тем как начинать подключать воду из скважины к дому. Установка дополнительных очищающих барьеров в этой точке не требуется, так как глубокая очистка нужна только для питьевой воды и может быть выполнена локально в местах установки кухонной мойки.
  • второго манометра, позволяющего определить загрязнение фильтра по росту перепада давления и необходимость чистки своими руками, посредством переключения на обводную линию, которая должна быть предусмотрена, снабжена грязевиком и вентилем;
  • для компенсирования колебаний давления воды в системе и исключения гидроударов при включении насосного агрегата схема водоснабжения частного загородного дома или дачи из скважин должна быть с гидроаккумулятором;
  • реле давления, устройство которого предусматривает подачу сигнала на включение насоса при снижении соответствующего параметра ниже установленного предела, сигнализируя что система водоснабжения от скважины опорожняется;
  • реле сухого хода, обеспечивающего мгновенную остановку насоса при отсутствии жидкости в трубопроводе и предохраняющего выход подшипников из строя, вследствие работы без смазки и охлаждения;
  • редуктора давления, предназначенного для сглаживания колебаний в системе и достижения максимально возможного значения параметра в паре с гидроаккумулятором.

Схема с гидроаккумулятором от поверхностного насоса

Выбор того, как в каждом конкретном случае провести воду из скважины домой определяется массой параметров, в том числе:

  • является схема дополнением к централизованному водоснабжению или оно автономное;
  • где выполнено устройство скважины относительно ввода в отапливаемое здание;
  • какая минимальная температура характерна для места, где нужно сделать водопровод;
  • какой максимальный расход воды нужно обеспечить и на какую высоту её предстоит поднять;
  • планируется эксплуатация системы водоснабжения круглый год или только в теплое время;
  • где будет произведена установка оборудования – в доме или кессоне.

https://youtube.com/watch?v=uAUMmgUgqpQ

1 Какая схема водоснабжения дома из скважины?

На участке (это может быть как неподалеку частного дома, так и прямо внутри него) бурится скважина на воду – собственно, источник, из которого и будет поступать вода. Глубина ее обычно измеряется десятками метров (чаще всего – в пределах 40-60), однако бывают и более глубокие разработки.

На ее дне устанавливается насос, который по шлангу и будет поднимать воду наверх и нагнетать ее в водопровод дачи. Кстати, очень часто вода поступает вначале в гидроаккумулятор – емкость, которая служит для регулировки давления внутри системы, для гашения гидроударов и для хранения запаса жидкости – на случай внезапного отключения энергии.

Конечно, установка гидроаккумулятора не является обязательной, однако подключение практически всегда осуществляется через него – так в разы удобнее, надежнее и практичнее. Ну а уже отсюда, из бака, вода и поступает дальше – в систему водоснабжения частного или загородного дома (дачи).

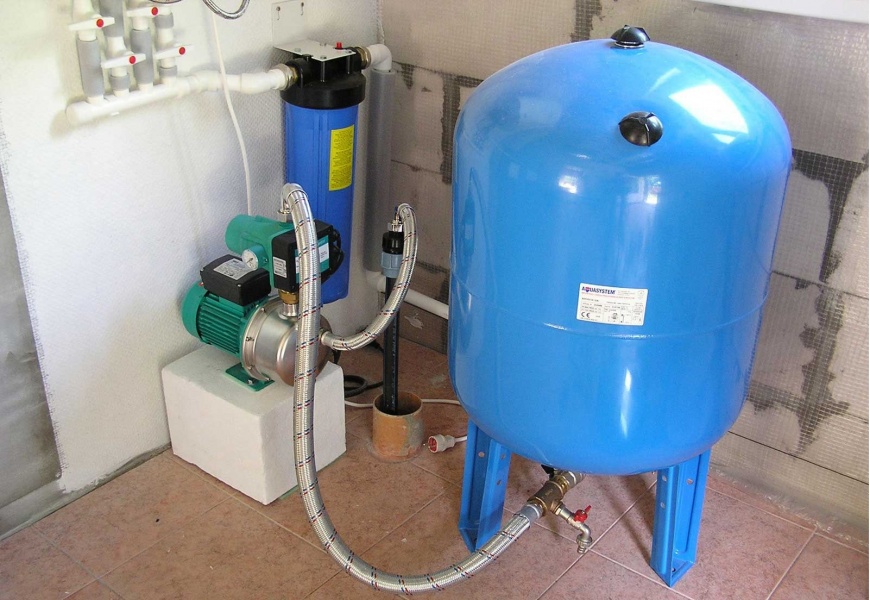

Пример расположения оборудования: гидроаккумулятор и насосная станция в приямке.

Казалось бы – схема выглядит простой и понятной. Однако организация ее своими руками – задача практически непосильная для большинства людей: слишком уж специфичные знания и опыт требуется иметь (да и оборудование тоже необходимо определенное).

Кстати, выше уже упоминалось о том, что система может быть реализована двумя способами:

  1. Когда скважина располагается на участке, вне частного дома.
  2. Когда скважина располагается непосредственно внутри дома.

Этот нюанс заслуживает определенного внимания: второй вариант, само собой, кажется более удобным. В этом случае не приходится беспокоиться об утеплении трубопровода (которое практически обязательно), и вдобавок – о прокладке трубопровода от скважины в дом.

Однако такая схема может быть реализована далеко не всегда – поскольку бурение производится определенным оборудованием, которое может попросту не поместиться в выбранном помещении.

Да и при устройстве скважины внутри дачи многие организации попросту не дают гарантии на то, что она будет правильно и полноценно работать. Так что такой вариант более актуален на этапе строительства дома.

Первый же способ – наиболее распространенный, однако он обладает рядом недостатков:

Скважина на воду — внешний вид части, выступающей над поверхностью.

  • приходится тратить средства на прокладку трубопровода от скважины до частного дома;
  • участок, пролегающий по улице, нуждается в утеплении – поскольку вода в мороз быстро замерзнет;
  • в случае прокладки под землей (чтобы избежать замерзания) усложняются ремонтные работы.

Теперь рассмотрим, какими именно преимуществами в целом обладает устройство водопровода, проведенного из скважины:

  • автономность системы;
  • возможность обеспечивать дом достаточным количеством воды;
  • вода на большой глубине чистая, и зачастую не требует дополнительной фильтрации для питья.

Выделим и несколько наиболее весомых минусов:

  • своими руками система водопровода такого типа для большинства людей недоступна;
  • обслуживание насоса усложняется – ввиду того, что он постоянно находится на глубине в несколько десятков метров.

Бурение скважины на воду

Виды бурения зависят от глубины залегания водоносного слоя и бюджета:

Ручное бурение

Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.

Ручное бурение скважины на воду

Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.

Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.

По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.

Наглядно процесс ручного бурения показан на видео

Ударно-канатное бурение скважины

Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.

Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.

Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.

Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.

Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.

Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.

Механизированный способ забивания скважины показан на видео

Используется буровая установка «Стронг Гидро СБУ 60».

Ударно-вращательное бурение скважин

Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.

Гидродинамическое бурение скважины

Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.

Материал подготовлен для сайта www.moydomik.net

На видео гидробурение скважины

Выполняется с помощью самодельной установки из дрели с помпой

Обсадка скважины на воду

После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.

Прокачка скважины после бурения

Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.

Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.

Сборка системы трубопровода

После установки насоса переходят к подводу трубопровода к дому. Для этого проводится траншея, куда укладываются пластиковые трубы для водопровода — они маркируются синей полосой.

Если схема водоснабжения предполагает подачу воды не только к дому, но и к другим постройкам, а система контроля уровня давления находится в кессоне, то необходимо аналогичным образом сделать все траншеи и отверстия.

После укладки труб, засыпать песком, поверхность полить водой и утрамбовать.

Прокладку труб можно выполнить двумя способами:

  • закрытым, когда трубы закрываются декоративным покрытием для стен;
  • открытым, когда трубы ведут по стенам.

Для работы лучше использовать трубы из пластика, которые соединяются между собой при помощи особого паяльника, тогда утечек не будет. Система трубопроводов из этих труб не требует ухода.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Виды скважин, их достоинства и недостатки

Для создания скважинного водоснабжения можно прибегнуть к следующим вариантам:

1. бурению до песчаных источников;

2. бурению до артезианских источников.

У обоих перечисленных вариантов есть свои плюсы и минусы. Так песчаная скважина позволит решить проблемы водоснабжения на даче, где обычно требуется не более 1,5 кубометра в час. Подобного объема воды хватит и для небольшого дома.

Тем не менее, если речь идет о загородном коттедже, который используется круглогодично, то песчаный вариант будет не лучшим решением. Дело в том, что глубина водоносных слоев подобных скважин в большинстве случаев менее полусотни метров, вследствие чего это не позволит гарантировать чистоту воды. Конечно, вода в подобной скважине будет на порядок чище, чем в колодце, однако в ней могут содержаться различные примеси, а также агрессивные соединения. Вызвано это тем, что водоносный слой будет находиться близко к поверхностным водам. При этом подобная скважина прослужит в среднем 10 лет, а ее производительность будет не очень большой.

Именно поэтому многие люди в сельской местности останавливаются на артезианской скважине, ведь она имеет доступ к воде, которая располагается на стометровой глубине и даже ниже. Главным достоинством подобного варианта будет высочайшее качество воды, а также возможность ее неограниченного использования. Из подобной скважины можно спокойно выкачивать до 10 кубометров в час. Это позволяет полноценно снабжать огромный участок сельхозугодий совместно с большим коттеджем. К тому же такой источник способен служить более полусотни лет даже в случае максимальной его загрузки. Но подобное удовольствие будет достаточно дорогим, ведь будет необходимо приглашать специалистов с современным оборудованием.

Какую трубу и фитинги выбрать

Как отмечалось выше, прокладку трубопровода рациональнее осуществлять при помощи труб из ПНД, которые наиболее распространены.  Отличительные особенности данного вида труб следующие:

  • Изделия предназначены для подачи холодной воды с температурой от 0 до 40 С.;
  • Диапазон максимальных давлений зависит от диаметра и может доходить до 25 атмосфер.
  • ПНД трубопровод имеет более низкое гидравлическое сопротивление по сравнению с металлическими изделиями, препятствующее образованию на стенках соляного налета, ила во время циркуляции воды.
  • Подсоединение к магистрали и трубам внутри дома происходит с помощью компрессионных фитингов, обеспечивающих простоту монтажа, высокую надежность и герметичность соединения.
  • Труба поставляется в бухтах различной длины – это облегчает ее транспортировку и монтаж.
  • Срок службы трубопровода из ПНД без потери своих физических и химических свойств составляет около 50 лет.
  • В отличие от металлов, синтетические материалы устойчивы к воздействию коррозии и большинства агрессивных химических веществ.
  • Полиэтилен низкого давления имеет низкую теплопроводность – это препятствует замерзанию находящейся в трубах воды в холодное время.
  • Промерзание труб редко приводит к разрыву – они растягиваются, не теряя при этом своей целостности.
  • В настоящее время наиболее распространенные марки – ПЭ80 или ПЭ100, последняя обладает высокой плотностью и используется для монтажа водопроводных магистралей.

Рис. 10 Трубы ПНД и фитинги – внешний вид

Официально подключаться в частном доме к магистральному водопроводу можно после составления и подписания большого количества документов, которые необходимо представить в водоканал для составления договора о подсоединении к водоподающей системе. Для экономии финансовых средств часть работ можно выполнить своими руками в пределах индивидуального участка – это законодательно не запрещено, если монтаж проведен в соответствии с техническими условиями.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
