Алмазный диск для циркулярной пилы

Классификация циркулярок

Все представленные на рынке циркулярные пилы можно разделить по их назначению.

Среди них:

Модели, используемые для резки металла. ( Также применяются в торцовочных пилах);
Применяемые для поперечной резки дерева;
Циркулярные пилы для продольной рейки древесины;
Модели, используемые для распила плитных материалов, в том числе ламината.

Любая циркулярная дисковая пила может относиться к разным по глубине пропила моделям.

Среди огромного ассортимента, предлагаемого производителями, выделяются четыре вида:

Малые пилы, у которых глубина пропила составляет от 4 до 4,6 сантиметров;
Средняя глубина пропила с расстоянием 5-5,5 сантиметров;
Большая глубина пропила от 6,5 до 7 сантиметров;
Пилы профессионального уровня, у которых глубина пропила составляет 6,5-14 сантиметров.

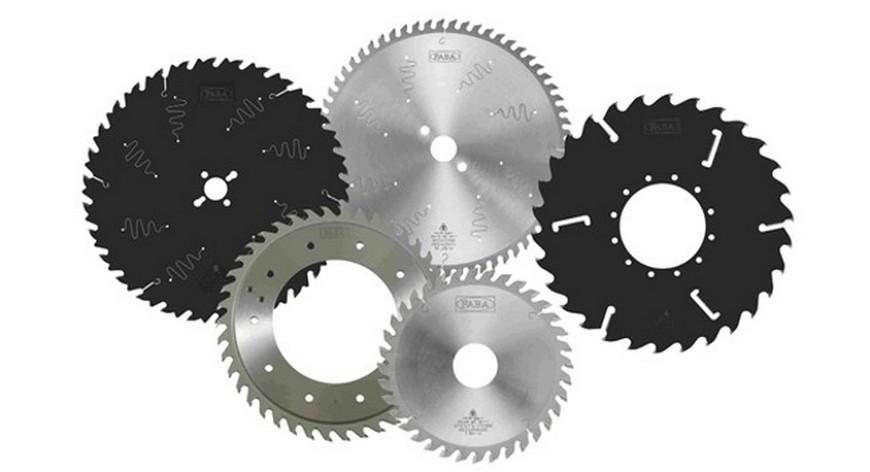

Виды дисков

На циркулярных пилах работают с деревом, с другими материалами. Обрабатываемый материал определяет вид режущего органа, с которым предстоит работать. Существует 8 основных видов дисков:

С чередующимися резцами.
Резцы, имеющие угол скоса режущей кромки.
Простой плоский резец.
Резец, имеющий косую заточку.
Рабочий орган с плоскими трапециевидными зубьями.
В виде вогнутого профиля.
Резец в форме конуса.
Резцы в виде выступающей трапеции.

Рассмотрим их подробнее. Диск с чередующимися зубьями — самый распространенный вид рабочих органов для пиления дерева. Назван из-за чередования резцов, режущая кромка которых имеет угол наклона влево или вправо. Оставляет самый чистый рез. Инструмент, у которого зубья имеют угол скоса режущей кромки, предназначен для пиления мягких пород древесины, плит с двухсторонним покрытием.

Циркулярные пилы, которые снабжены простым плоским зубом, выполняют грубое разрезание любых пород дерева, вплоть до разделки древесины на дрова. Оснастка, имеющая плоские трапециевидные зубья позволяет циркулярной пиле работать с прессованными панелями, пластмассой и даже тонким алюминием. Вогнутый профиль резца говорит о том, что инструмент используется для резки ламината.

Рабочий орган, имеющий конические зубья, мебельщики используют в качестве подрезной пилы при распиловке стройматериалов, имеющих твердое покрытие. Инструмент, с зубьями в виде выступающей трапеции, может быть использован для работы по твердым и абразивным поверхностям. Не лишним будет отметить, что все вышеперечисленные виды зубьев имеют победитовые напайки.

Характеристики дисков по дереву

Рассматривая различные модели дисковых пил и полотен для распила, необходимо решить, для работы с каким материалом планируется их использовать, какую работу планируется выполнять с их помощью. На текущий момент в продаже представлено большое количество разнообразных моделей этих устройств. Однако следует помнить о том, что подходить к выбору следует с максимальной серьезностью. Скажем, на частоту вращения может оказать существенное влияние тип сырья, с которым планируется работать. Чистота же определяет и подходящий диаметр полотна. Помимо них, значение приобретают и иные параметры.

Диаметр рабочего диска

Эта характеристика может определять оптимальную частоту вращения инструмента:

при диаметре не более 80 мм – частота вращения 23 800 об/мин.;
при диаметре не более 100 мм – частота 19 100 об/ мин. ;
при диаметре 120 мм – частота15 900 об/ мин. ;
при диаметре 250 мм – частота 7 600 об/ мин. ;
при диаметре 300 мм – частота 6300 об/ мин.

С увеличением размера пильного полотна уменьшается частота вращения пилы. Об этой особенности всегда необходимо помнить, выбирая рабочий инструмент и комплектующие к нему.

Скорость распила

Помимо этого, подготовленный для работы материал будет оказывать влияние на скорость распила:

если используется мягкая древесина, то рабочую скорость следует устанавливать на уровне 50-90 метров в секунду;
при работе с твердой древесиной — 50-80 метров в секунду;
при использовании ламинатных панелей с различным покрытием — 40-60 метров в секунду;
при работе с экзотическими породами древесины рабочая скорость должна находиться на уровне 50-85 метров в секунду;
при работе с панелями МДФ уровень скорости должен составить 30-60 метров в секунду;
во время выполнения столярных работ скорость нужно устанавливать на уровне 60-80 метров в секунду;
если возникла задача по резке плит ДСП, то оптимальной будет считаться скорость 60-80 метров секунду.

Рассматривая различные модели пильных дисков, необходимо принимать во внимание форму, которую имеют зубья пилы, а также размеры и рабочие скорости. Для наглядности можно рассмотреть следующие рабочие параметры:

Если производителем были заложены в пильные диски следующие характеристики n= 1500 оборотов в минуту, u = 10 метров минуту, z= 60, Sz = 0,11 мм, то они подходят для распила плит ДСП, а также твердой и мягкой древесины. Обработка материала может выполняться поперек или вдоль волокон.
Если производитель определил для пильного полотна характеристики n= 3000 оборотов в минуту, u = 5 метров в минуту, z = 40, Sz = 0,04, то с его помощью можно обрабатывать плиты ДСП, характеризующиеся наличием полимерного наружного покрытия. Также их можно применять и для резки алюминия, ламинированных плит и фанеры разного типа.

Важным моментом является то, что пильные диски в обязательном порядке содержат необходимые параметры, которые должны быть выдержаны при их использовании. Это упрощает процедуру подбора инструмента, который можно будет использовать для выполнения той или иной работы

Сравнивая пильные диски по количеству оборотов, толщине, скорости и иным параметрам, важно иметь в виду, что в продаже можно встретить пилы разного типа. По этой причине важно понять, для работы с каким инструментом предназначен определенный пильный диск

Виды дисков

Для работы с древесиной недостаточно приобрести хороший электрический инструмент с одним отрезным кругом. Этот повсеместно востребованный материал имеет множество сортов. И у каждого из них своя твердость и упругость.

К тому же в процессе работы возникают задачи различной сложности. И для их решения требуется индивидуальный подход. То есть, применение определенной насадки, подходящей для самой качественной обработки. Поэтому арсенал мастера должен быть укомплектован на все случаи жизни.

Пильный диск по дереву для циркулярки выпускается всего в двух видах. Монолитная конструкция полностью состоит либо из высокоуглеродистой стали, либо быстрорежущей. Недорогое изделие способно справиться с любой древесиной. А кроме этого может распиливать полимерные сплавы.

Хорошим достоинством литого диска является простота заточки. При этом ее можно делать многократно и самостоятельно. Из-за этого инструмент имеет очень большой ресурс работы.

Набор литых пильных дисковИсточник prom.st

Твердосплавная конструкция изготавливается из инструментальной стали. Но ее зубья сделаны из очень прочных сплавов, в которые добавляется карбид вольфрама. Такое решение позволяет распиливать не только самую капризную древесину, но и обрабатывать многие металлы.

Кроме этого конструкция с твердыми напайками имеет еще ряд достоинств по сравнению с монолитной:

Разводка зубьев диску не требуется.
Одна заточка резцов позволяет проработать время, при котором монолитный аналог будет несколько раз перетачиваться. Поэтому ресурс у твердосплавного диска в несколько раз больше.
Проходит любой материал буквально с идеальным чистым резом и затрачивает на это меньше времени.

Но заточку твердосплавного диска для циркулярной пилы в домашних условиях не выполнить. Для это требуется специальное оборудование. Да и цена на такой инструмент очень высока. Правда эксперты утверждают, что диск успевает окупиться еще до перезаточки. И многие мастера не тратятся на нее, а сразу покупают новый отрезной круг.

Диск с твердосплавными резцамиИсточник s-bol.com

Помимо основных двух видов дисков для циркулярки, следует упомянуть о дисковых фрезах. Инструмент разрабатывался для обработки металла, но многие операции по древесине выполняются именно с его помощью. Например, фрезу применяют, когда нужно выбрать паз у деревянного изделия.

Устройство и параметры пильных дисков

По своему устройству рабочие органы для циркулярных станков делятся на монолитные и твердосплавные. Диски обоих устройств можно использовать как отрезные, и для продольного пиления по дереву.

Монолитные диски изготавливаются из высокоуглеродистой стали. Они применяются при работе с любыми сортами древесины, но наиболее предпочтительной для них будет работа с мягкими породами. Хорошие результаты показывает пиление такой режущей оснасткой не древесных материалов (пластик, гипсокартон).

Твердосплавными называются режущие органы, зубья которых имеют специальные твердосплавные напайки. Самым распространенным материалом для изготовления твердосплавных напаек является карбид вольфрама, более известный под названием «победит».

Основными параметрами инструмента являются:

посадочный диаметр;
рабочий, наружный диаметр;
число резцов, их наклон;
рекомендуемая рабочая скорость;
наличие термокомпенсации;
материал, который можно пилить этим инструментом.

Немаловажным критерием являются соответствие оснастки виду машины, для установки на которую он рассчитан: стационарная циркулярная пила или ручной инструмент. Выбор определяется скоростью подачи материала к инструменту (циркулярка), или скоростью подачи инструмента к материалу (ручная пила).

Подбирается по диаметру вала циркулярной пилы. Основными являются посадочные размеры от 16 мм до 32 мм.

Наружный диаметр

Необходим для того, чтобы правильно использовать инструмент. Рабочий орган большего диаметра, чем указано в паспорте циркулярной пилы по дереву, может просто не подойти по размеру. Наружный диаметр определяет глубину внутреннего или несквозного пропила.

Число зубьев инструмента

Определяет скорость пиления и является одним из условий получения «чистого» реза, без сколов и торчащих волокон. Небольшое число резцов (до 40-45) позволяет пилить быстро, но без особого качества реза. Подходит для первоначального и поперечного резания невысокого качества. Среднее число (45 — 85 шт.) характерно для продольных пропилов среднего качества. Если резцов больше 85 шт, то это свидетельствует о высоком качестве будущего реза. Такие инструменты являются профессиональными, стоят дорого, требуют опыта пиления.

Наклон зубьев

Так же как их количество, напрямую влияет на качество реза. Наклон резцов может быть отрицательным (до «- 5°»), нейтральным (0°) или положительным (15-20°). Отрицательный наклон зуба используют при грубой обработке дерева, при поперечном распиле. Нейтральный наклон предпочтителен при работе с твердыми породами дерева. Резец такого наклона как бы сцарапывает стружку, тем самым дольше сохраняя заточку. Положительный наклон зубьев является самым распространенным. Он обеспечивает ровный рез, при работе лучше «захватывает» сырье, снижая нагрузку на руки станочника.

Термокомпенсация

Небольшие прорези от наружного края к середине на определенную глубину, заканчивающиеся круглым отверстием называются пазами термокомпенсациии. Чаще всего выполняется у инструмента с большим числом резцов и высокой рабочей скоростью по дереву. При работе, термокомпенсационный паз, как бы забирает на себя возможный нагрев рабочего органа. При перегреве сталь пильного рабочего органа деформируется, его вращение напоминает «восьмерку», что приводит к порче пиломатериала, оснастки, самого станка.

Дисковые пилы для работы со сложными породами

поперечный или продольный срез

Подобные дисковые пилы по дереву представляются наиболее предпочтительным выбором, учитывая, что их можно применять для решения самых разнообразных задач, при этом необходимости в проведении подготовительных мероприятий может и не возникнуть.

Такие пильные диски отличаются доступной ценой: часто они стоят в 2 раза дешевле по сравнению со специализированными аналогами.

Работа ручными пилами может проводиться с использованием дисков с переменными зубьями. Этот инструмент подходит для работы с композитными панелями, древесными плитами, а также фанерой и массивной мягкой и твердой древесиной. Имеется возможность выполнять поперечный и продольный распил, при этом дисковый зуб имеет передний положительный угол на 15 градусов. Подобный диск может прекрасно дополнить как ручной инструмент, так и дисковые циркулярные пилы.

Чтобы выполнить тонкий пропил в массивной и труднообрабатываемой древесине, можно воспользоваться специальными дисками с переменными зубьями. Их отличает наличие положительного прямого угла и особого приспособления — ограничителя подачи. При использовании этого инструмента не приходится прикладывать значительных усилий, а сама работа занимает немного времени. Это оборудование подходит для работы с материалами, предусматривающими в структуре выпадающие сучки, что может создать серьезные трудности при работе дорогие дисками.

Иногда бывает так, что, планируя выполнять обработку отделочных материалов из абразивной, экзотической древесины, приходится подыскивать специальные диски, которые в состоянии более качественно и с минимальными временными затратами решить подобную задачу. В таких случаях желательно выбирать специальные полотна, имеющие переменные зубья с уклоном в 15 градусов. Они позволяют выполнять поперечный распил, а также их можно применять совместно с форматно-раскроечными, обычными циркулярными пилами. Также этот инструмент подходит для работы с высококачественной дорогостоящей древесиной, имеющей мягкую и твердую структуру, ламинированные панели МДФ, достигающие в толщину 30 мм, а также ДСП, чья толщина листов не превышает 50 мм.

Подбираем пильный диск для решения конкретной задачи

На каждой упаковке диска указано его конкретное использование. Часто встречаются диски относительно универсального использования, для близких по структуре и плотности материалов. Например, для дерева, ДСП, ДВП, фанеры.

пильные диски по разным материалам

Для дерева

Для основных и обычных пропилов подходят диски с большим и редким зубом. Например, внешний диаметр составляет 200 мм на 24 зубца. Для чистых зубов лучше всего подходят диагональные, поперечные, средние и мелкие зубы.

Для чистого реза ЛДСП и ламината

Для этих материалов чем меньше и чаще встречается зуб, тем меньше будет сколов и царапин. Однако даже в этом случае нет гарантии безупречного пореза. Эти материалы распиливаются на специальных станках со вторым подрезным диском, который вращается в противоположном направлении.

На обычном циркуляре эти материалы можно разрезать без повреждений упомянутым диском, но с предварительной обрезкой покрытия или приклеив разрез защитной липкой лентой.

Для алюминия

Диски используются по металлу. Например, для цветных металлов или тонкой стали. Такие диски имеют мелкий зуб, отрицательный угол и изготовлены из специальной стали для резки металлов.

Как выбрать диск для циркулярной пилы

Перед покупкой, лучше опираться на следующие советы:

Диаметр. В зависимости от требуемых результатов, выбирается оборудование. Для высокой производительности и распила больших массивов древесины, нужно приобретать циркулярку с большим диаметром диска. Несмотря на малые обороты, за один поворот пила может снять больше материала. 250 и 300 диаметр подойдет, если нужно перерезать небольшие рейки в большом количестве, подойдут небольшие циркулярки, которые предназначены для 80 круга.
Материал диска. Основное отличие – обслуживание и цена. Цельнометаллические можно подтачивать, дополнительно обрабатывать с любой момент с помощью элементарных абразивных инструментов. Они могут служить долго, при правильном обращении. Возможно купить сразу несколько разновидностей кругов для разных пород дерева. Модели с победитовыми или алмазными напайками позволяют значительно увеличить производительность. Они редко требуют обслуживание, но в случае стачивания резца, потребуется обрабатывать их гравером с алмазными и войлочными насадками.
Форма зубцов. Для продуктивного и быстрого реза подойдет круг с разводными зубцами. Они быстро вырезают большие массивы дерева, что позволит значительно увеличить производительность. Для чистого подойдут диски с количеством зубцов от 42 и более, и отрицательным наклоном заточки. Комбинация этих двух технологий позволит добиться высокой производительности с относительно чистого реза.

При работе с разными видами дерева (профессиональная сборка мебели, создание резных ворот) необходимо иметь комплект разных дисков. Некоторые производители предлагают наборы дисков с разными зубцами. Комплекты стоят меньше, в сравнении с покупкой поштучно.

Можно опираться на производителя:

Bosch. Немецкий бренд, изготавливающий электроинструмент и оснастку для него. Производство отличается хорошим качеством и умеренной ценой. В каталоге есть монолитные и победитовые вариации.
Makita. Японский производитель, ставший эталоном в любительском сегменте электроинструмента.
Зубр. Российский бренд, лидирующий на рынке СНГ. Производит весь спектр оснастки для работы с циркулярной пилой.

Дисковая пила по дереву – может раскрыться полностью, при использованию правильного круга.

Помогла ли вам статья?

Да1Не особо

Основные методы заточки

Заточку циркуляционной пилы производят мелкозернистым абразивным кругом, по плоскостям, образующим основной рабочий режущий угол методами:

по передней плоскости;
затыловка;
по обеим плоскостям.

В случае комбинированного варианта восстановления кромки, первым затачивают передний угол. В этом случае диск может в процессе работы перезатачиваться 25 – 30 раз.

Снятие тонкого слоя с тыльной стороны зуба приводит к более быстрому уменьшению диаметра диска и износа пилы.

В домашних условиях можно делать заточку дисковой пилы своими руками. Достаточно использовать оселок, чтобы поправить инструмент с победитовыми напайками. В случае большого объема работы, делается приспособление из болгарки или фрезера.

Заточка дисковых пил с твердосплавными вставками требует большего усилия и проводится на специальных станках и устройством с абразивным кругом.

Ручной способ

Ручной способ заточки на плоском шлифовальном круге.

Закрепить неподвижно болгарку с кругом.
Сделать опору под диск. Ее плоскость должна быть на одном уровне с осью заточного круга.
Подвести сторону зуба до соприкосновения его по всей площади затачиваемой плоскости.
Установить на столе-опоре 2 фиксатора справа и слева. Они помогут выставлять затачиваемую плоскость быстро, без подгонки каждого зуба.
Упереть впадину в левый фиксатор и проворачивать до упора в правый после каждого поворота диска на один шаг.

Снимать надо с режущей пластины за одну заточку 0,12–0,15 мм.

Чтобы затачивать дисковую пилу по тыльной плоскости, ее следует развернуть и изменить положение фиксаторов.

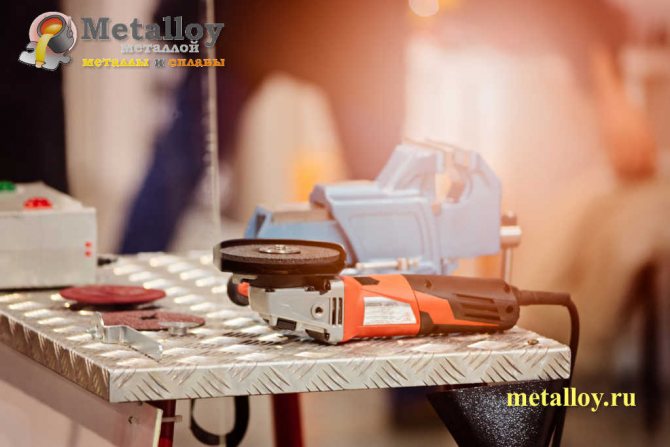

Болгарка для заточки дисковой пилы

Использование станков

При массовом производстве необходимо регулярно затачивать диски для циркуляционной пилы. Для этого в цехе имеются специальные станки с кругами. На каждом из них приспособление, выставляющее зуб относительно круга под нужным углом и позволяющее инструменту перемещаться поступательно.

В специальном автоматически работающем оборудовании диск совершает только вращательное движение на размер заданного шага. Вращающийся абразивный круг подъезжает после каждого поворота и шлифует очередную плоскость.

Заточить твердосплавный диск можно вручную, оселком, но эффект будет слабым. Без специальных устройств невозможно выдержать угол и снять равномерный слой со всех плоскостей.

https://youtube.com/watch?v=fcn9qfFhD10

Выводы

Каким способом избрать пильные диски? Это сделать просто, если следовать нескольким правилам:

Узнайте на этикетке поперечник посадочного отверстия и наружный поперечник диска – необходимо соответствовать требованиям черт вашей пилы.
Уделите внимание толщине диска: тонкие обеспечивают неплохой и незапятнанный рез и используются при работе с ценными породами древесной породы, а толстые целенаправлено использовать при предварительный резке материалов.
На диске будет обозначено, каково максимально допустимое число оборотов. Маленькая частота оборотов дозволит развить высшую скорость распила, однако приведет к деформации диска и плохому пилу.
Оцените качество полотна пильного диска: если он неплохой, то и плоскость распила будет гладкой, без шероховатостей и недостатков.. В – смотрите за безопасностью и выбирайте пильные диски, которые рассчитаны на определенный вид пилы

А дополнительно задумайтесь о том, где заточить диск циркулярной

В – смотрите за безопасностью и выбирайте пильные диски, которые рассчитаны на определенный вид пилы. А дополнительно задумайтесь о том, где заточить диск циркулярной

пилы, если в домашних условиях вы этого сделать нет возможности.
