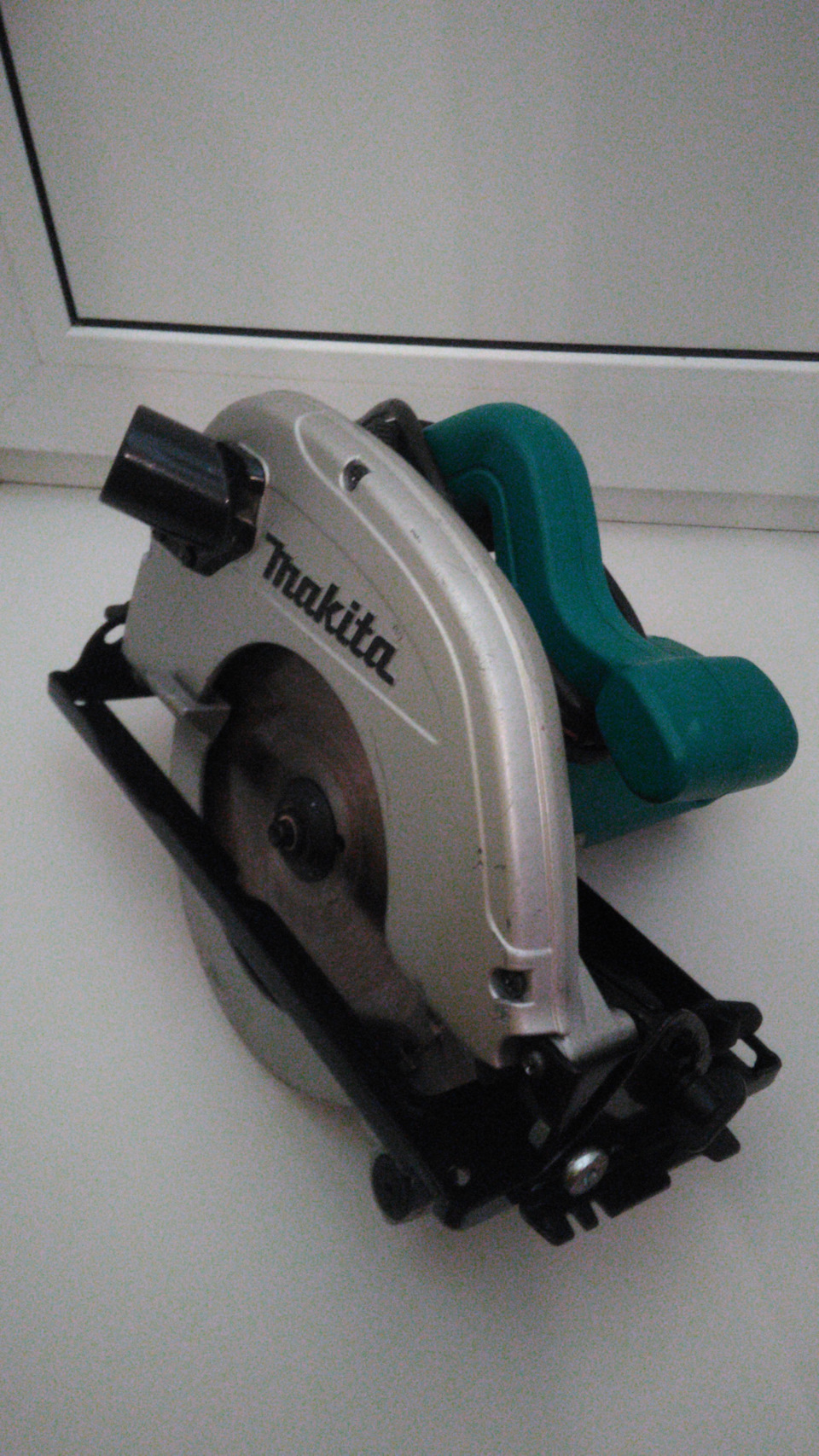

Почти капиталка циркулярки Makita 5704R

Решил за период осень-зима привести в порядок весь свой строительный электроинструмент. На очереди циркулярка Makita 5704R. За ее «спиной» не малый объем обработанного пиломатериала (в основном сосновая доска), в том числе была закреплена вверх «ногами» на столе для роспуска доски вдоль.

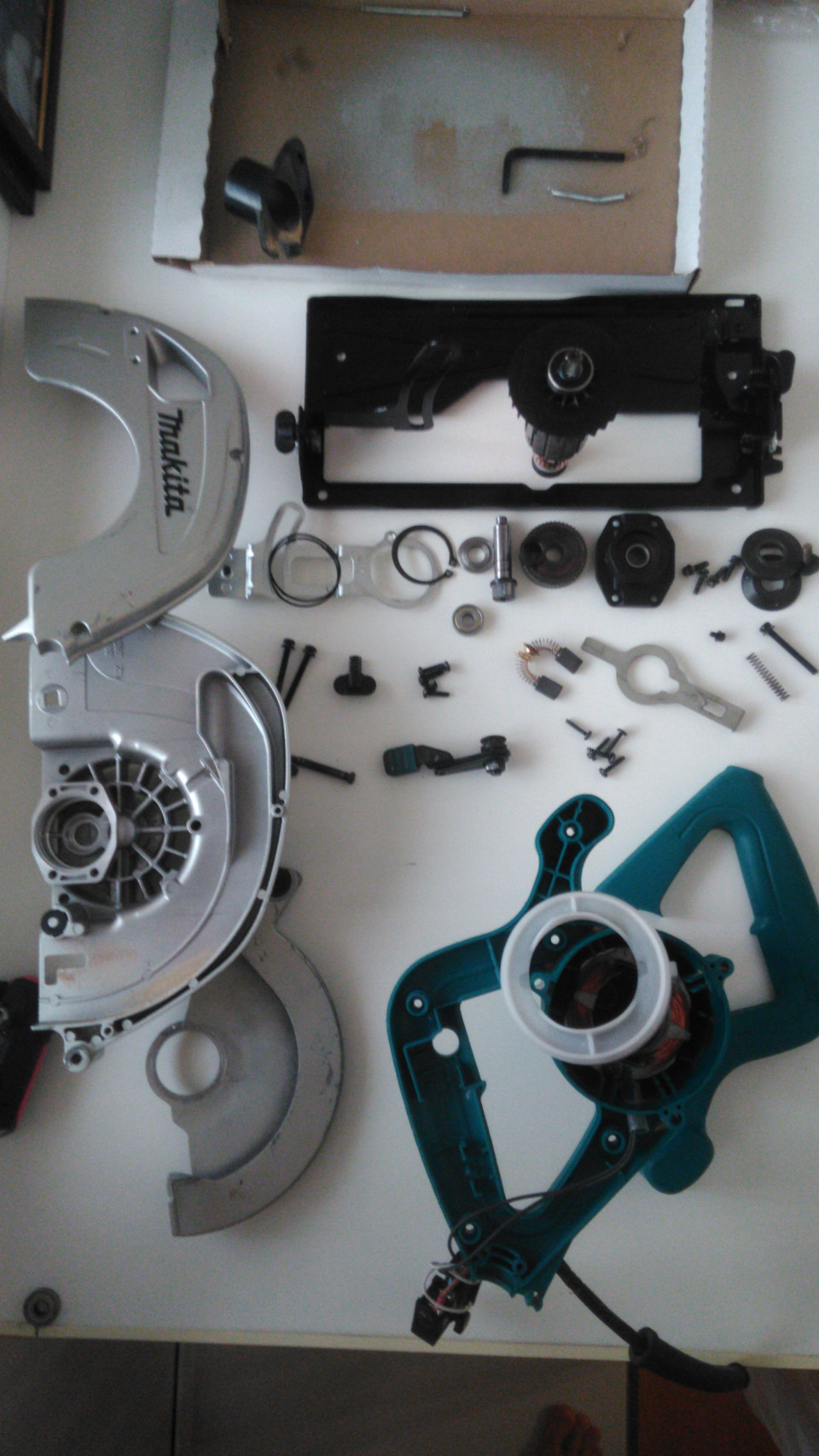

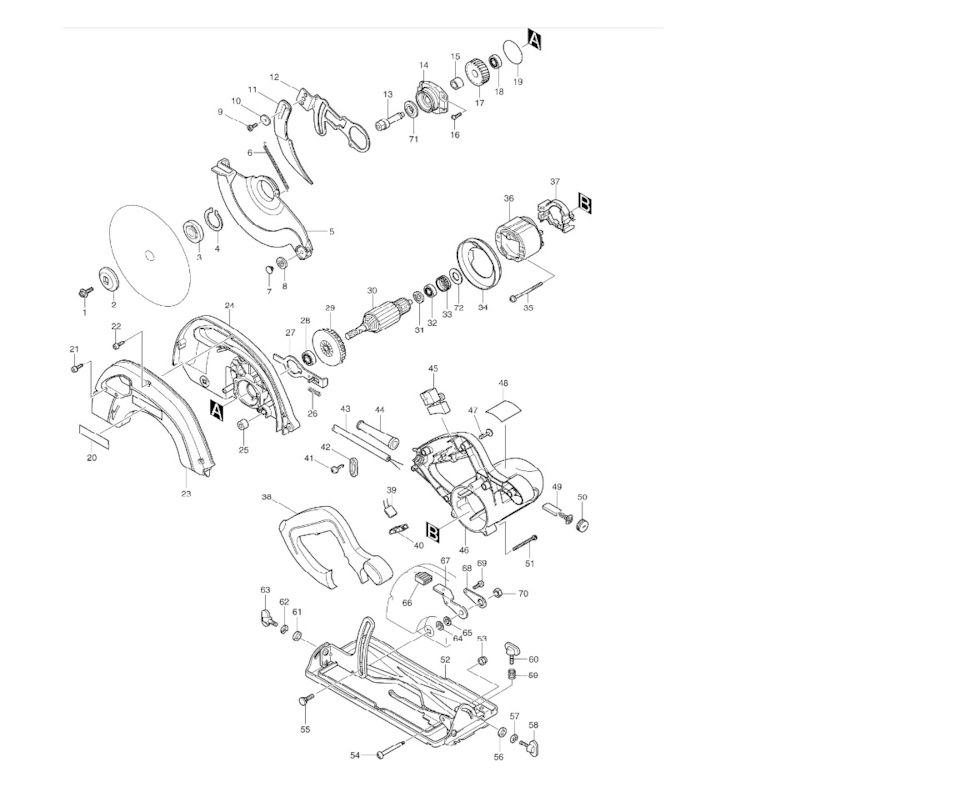

Раскидал пилу до последнего винтика с последующей диагностикой и отбраковыванием всех вышедших из строя деталей

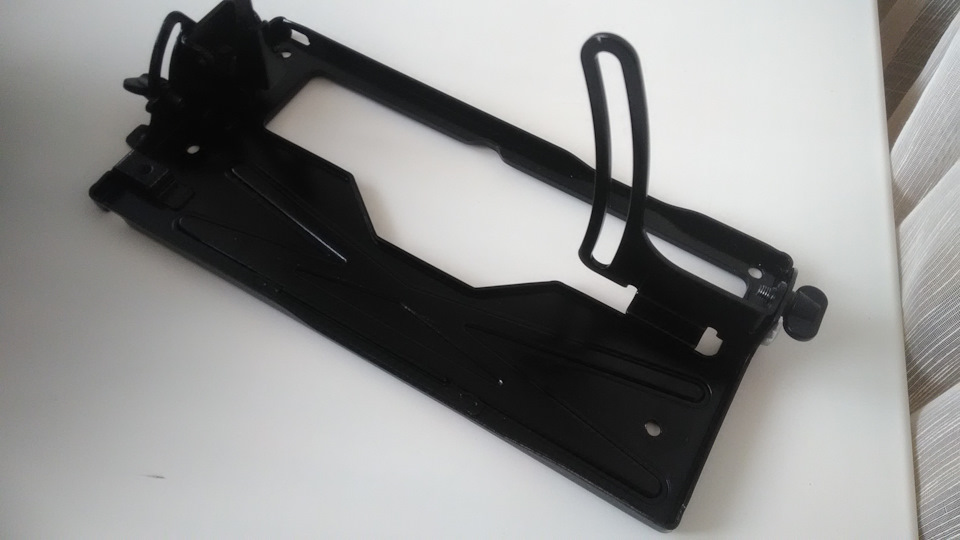

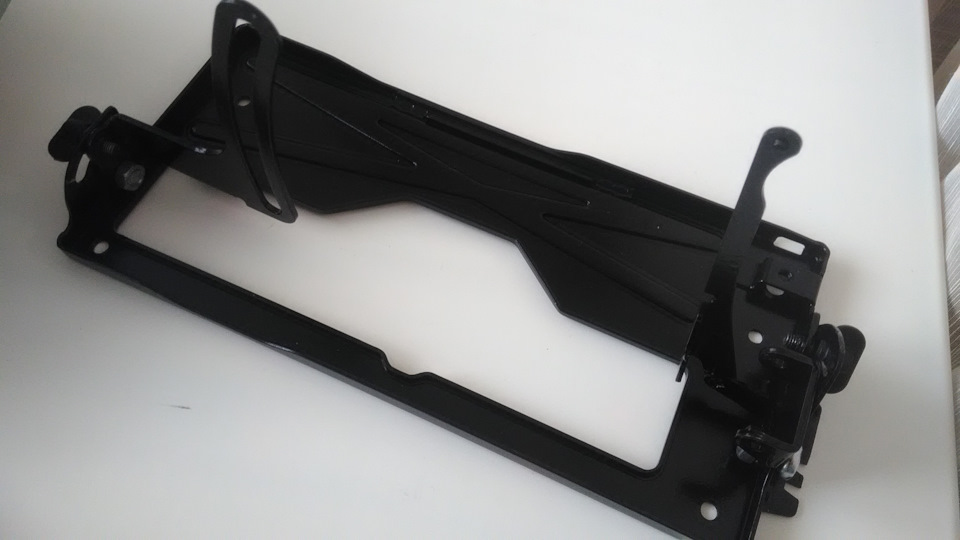

Первое, что вызвало внимание – это поведенная стальная станина и самое слабое место данной модели – заклепочные соединения в шарнире изменения угла пила. Станину выстукиваем, правим, заклепки высверливаем и заменяем их на болты с резьбой М8, шляпки болтов и гайки сошлифовываем по толщине примерно до 4мм

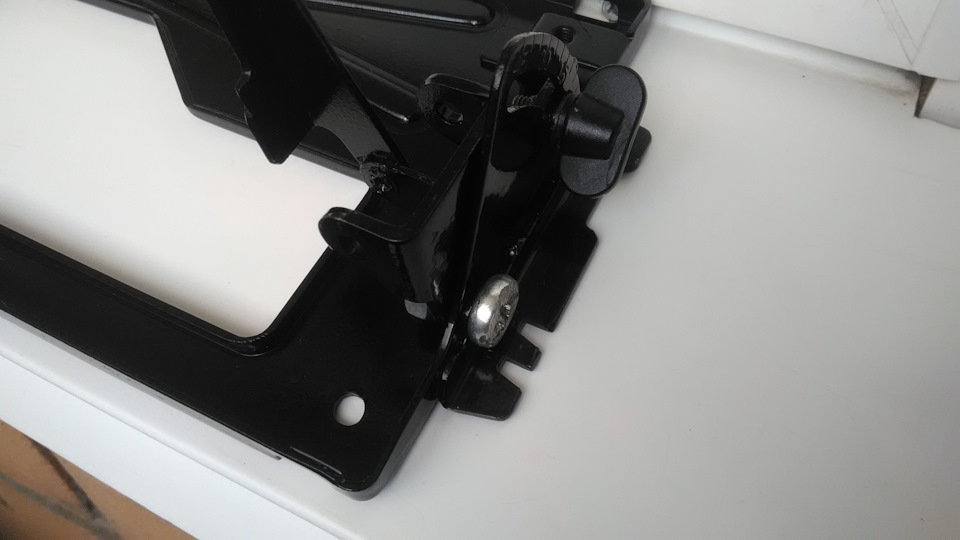

Раму, механизмы изменения угла пиления и вылета диска зашкуриваем, обезжириваем и красим в заводской черный цвет. После сушки производим сборку. Теперь в указанных выше узлах я убрал паразитные люфты, пил будет точный, а регулировка с фиксацией четкая. На очереди электро часть, редуктор, алюминиевые кожухи и пластик корпуса пилы.

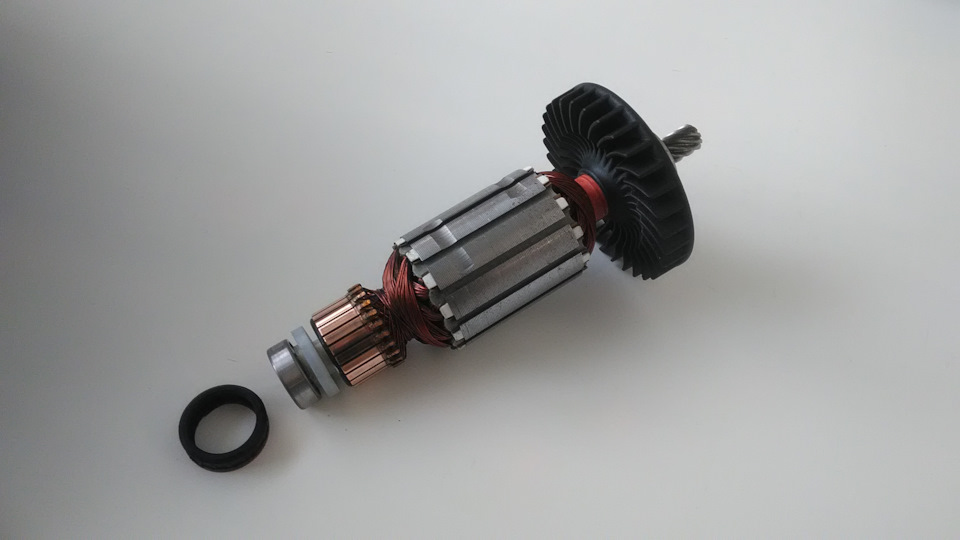

Вынул из посадочных мест якорь электродвигателя, выработка на коллекторе отсутствует, просто шлифанул наждачкой на 1000 и отполировал ламели пастой в «зеркало». Штатный 608-й подшипник (производство Малайзия) «устал», его заменил на SNR 608.ZZ (Франция), подшипник, который ближе к редуктору оказался еще довольно бодр, его не менял. Продул обмотку статора и корпус электродвигателя сжатым воздухом от древесной пыли, там все ОК. Графитовые щетки имеют еще достаточную длину. Редуктор: оказался сильно изношены подшипник в сборе с корпусом артикул 162220-5 и шпиндель артикул 324110-2 — на этот узел приходится львиная доля динамической нагрузки при пилении.

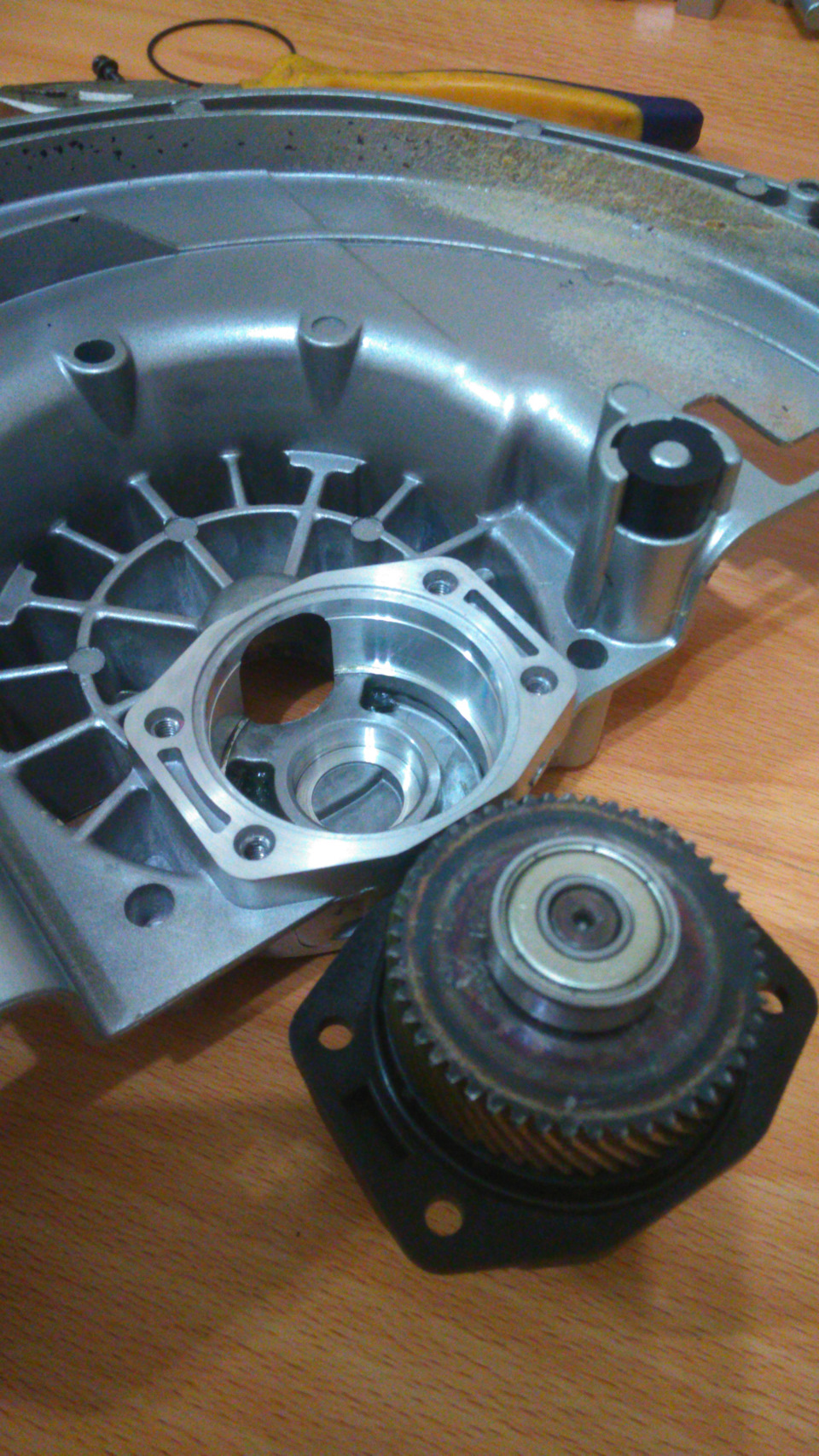

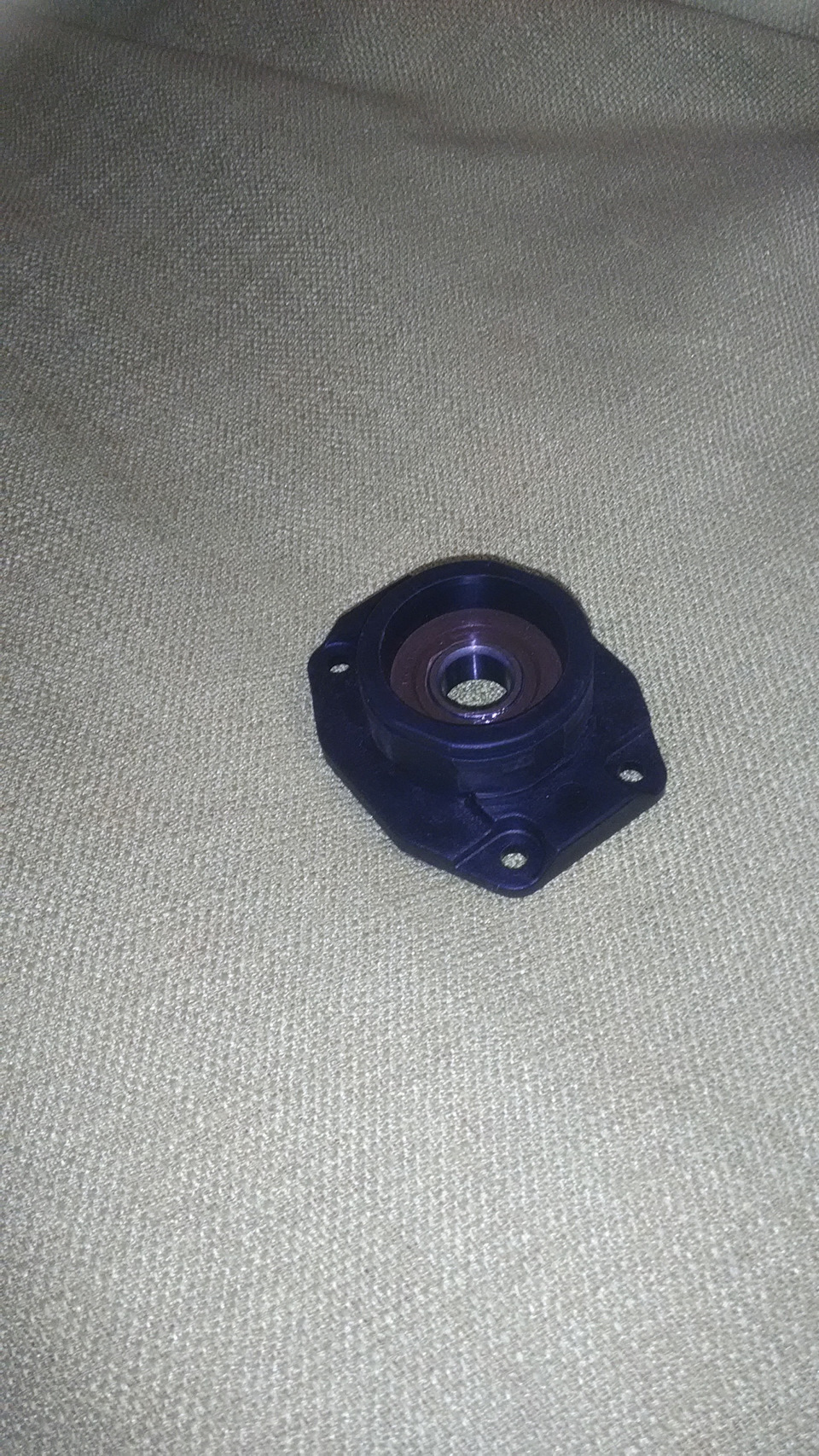

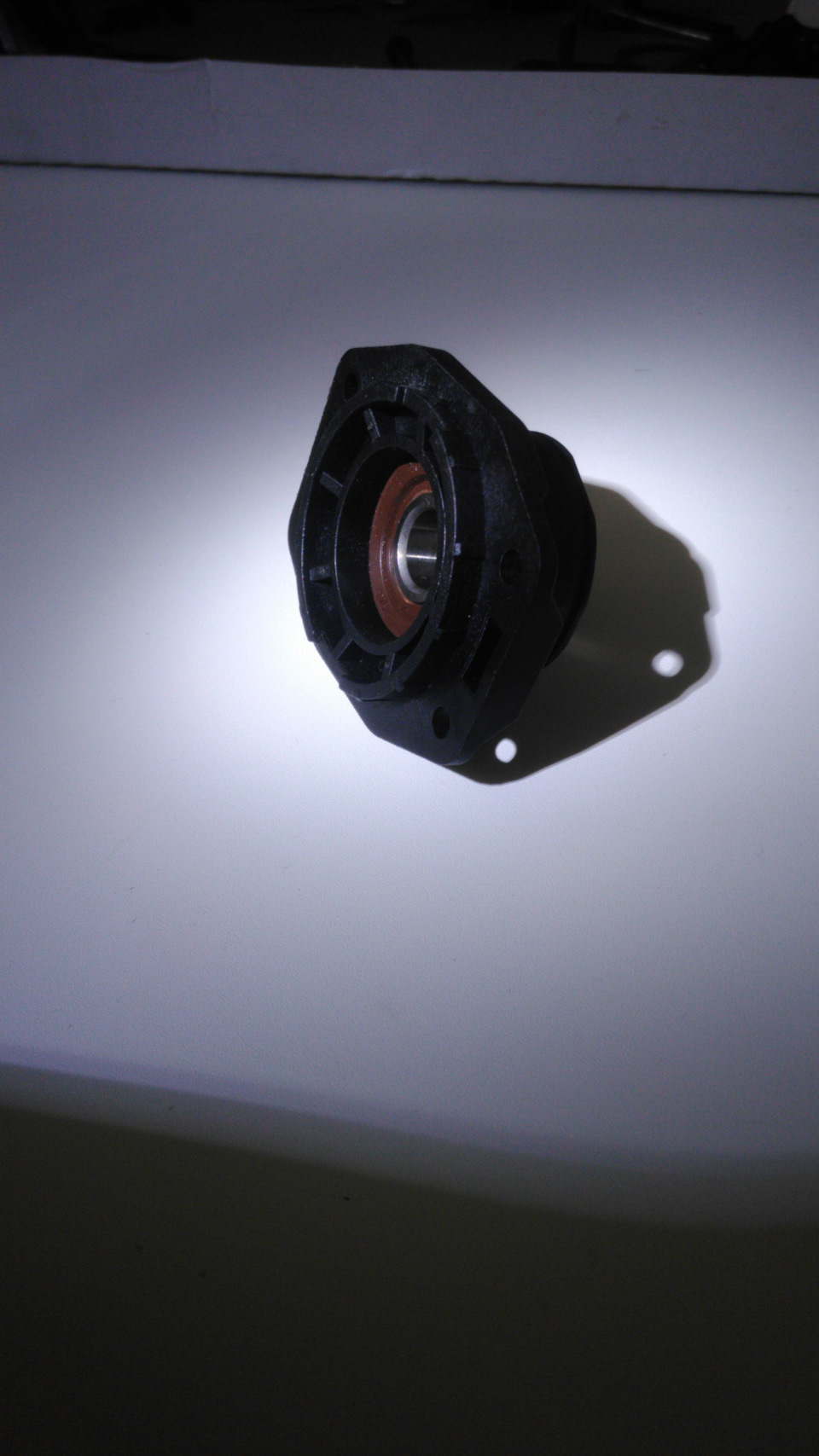

Вышеуказанные номенклатуры купил новые и поменял. Для замены подшипника в сборе с корпусом и шпинделя с помощью съемника разбираем узел, стягивая косозубую шестерню, усилие большое.

Спрессовал все обратно на новых деталюхах используя молоток и головки на 10, 12, 17. С редуктором все. Алюминиевый кожух пилы и пластиковые детали корпуса отмыл с помощью средства Profoam-1000, щелочи входящие в состав этой химии отлично отмывают древесные смолы.

Собрал все обратно соблюдая чистоту в корпусе редуктора и заложил туда зеленую смазку от Castrol. Заменил возвратную пружину кожуха пильного диска (она прослабла), легонечко смазал все направляющие той же зеленой смазкой. Подтянул зажимной узел регулировки глубины пила. После замены корпуса подшипника выявился один приятный побочный эффект – пропал люфт защитного алюминиевого кожуха, так как он своей проушиной крепится к корпусу подшипника и вращается по нему (на старом пластиковом корпусе была выработка). Отремонтированная пила стала более собранной в руке, никаких люфтов больше нет, шелест от работы щеток по коллектору якоря электродвигателя пропал.

Пила готова т дальше проглатывать кубометры древесины! Любите свой инструмент и добра Вам!

Замена диска Skil. меняем пильный диск.

Сегодня поменяем пильный диск на нашей циркулярке Skil. Почему я собрался писать об замене диска, потому, что неожиданно возникла проблема, с которой мы столкнулись, когда демонтировали данный диск, а если мы столкнулись, то возможно, кто-то тоже столкнулся, поэтому эта страница для них.

Первое, что всегда не кстати – это отсутствие соответствующих инструментов, когда нам требуется снять пильный диск и установить новый!

Если, конечно у вас есть инструменты в комплекте, то вам нужно, просто использовать их. Т.е. у вас должно быть один инструмент с двумя выступами и второй – это обыкновенный накидной либо простой ключ. Вставляем первый, о откручиваем вторыми.

Но как мы уже сказали выше, что у нас отсутствуют данные инструменты в принципе, потому, что циркулярка старая, я даже не помню, что данные инструменты вообще были…

Что теперь делать!?

Интересная особенность – что когда я приступил к смене диска. То оказалось, что у циркулярки Skil вместо обыкновенного шестигранного болта, внутренне отверстии под шестигранный ключ н у блин думаю, вообще весело.

А я курсирую между дачей и домом и естественно, что редкие инструменты в двух экземплярах.

И уже почти упал настроением, когда обнаружил, что ключ-то есть, стоило мне приподнять опорную плиту, и там оказался наш искомый шестигранник. Ну и далее, как говорится – дело в шляпе.

Зажимаем как-то, в данном случае, мы говорим. Что у нас нет инструментов, поэтому, берем какую-то деревяшку и вставляем таким образом:

Ну и далее нам требуется просто открутить болт, крутим против часовой стрелки…

Далее вытаскиваем диск и вставляем новый, и повторяем действия в обратном порядке!

Диск Интерскол взял чтобы поэкспериментировать(к сожалению, на момент написания статьи именно таких дисков нет, но есть множество других, на любой вкус и цвет ), не думаю, что будет качественный, но и под данный размер, внутренний и наружный, ничего не было, пришлось взять его…

А поскольку постоянно закупаюсь в одном месте, то специально никуда за «хитрыми» дисками вообще ездить не хочется, то и покупаю там же. На самом деле тут присмотрел профессиональные диски, но уж больно кусачие цены.

Что же касается самой циркулярки. То мы уже писали давно про неё, хочу лишь добавить — что отличная циркулярка и диск был родной шикарный. Лет 10 точно отработал и для грязных работ буду использовать его. Не стал его выкидывать, а новый поставил, чтобы попробовать чистый пил, мне нужно сделать стеллаж и вообще много чего, потому, что купили вместо деревни сад, а там жили, видимо, люди без «рук»

И кстати на большую циркулярку (но про неё мы ещё не писали, на день выхода данной статьи, но мы из неё сделали переносной циркулярный станок, конечно он так себе, но делался не для красоты, а скорее закончить долбаный ремонт!), тоже купил Интерскол, именно по этой же причине.

И вообще нужно попробовать заточить пильные диски от обоих циркулярок.

Проголосовать за статью! Вы можете проголосовать за понравившуюся статью.(Используем только свои скрипты ) Средняя оценка 2.5 проголосовало 2 Нужно выбрать оценку

Друзья! 1. Вся информация предоставляется бесплатно! Но мы потратили и деньги и время, и если вы сможете что-то сделать в ответ, то это будет очень великодушно с вашей стороны! Мы живем за счет кликов по рекламе, но если вы ничего не нашли подходящего, то вы все еще можете помочь проекту!

1.a. Друзья! Всем огромное спасибо , кто нас поддерживает!

Эксплуатация

Для того чтобы этот электроинструмент прослужил вам течение как минимум обещанного производителем срока, вам достаточно всего лишь соблюдать правила эксплуатации ручной пилы Интерскол.

Особое внимание необходимо уделить следующим моментам:

  • перед тем как приступить к пилению, убедитесь, что материал надежно зафиксирован;
  • по завершении работы отключайте электроинструмент от электричества;
  • поддерживайте в чистоте пилу, не оставляя после работы загрязнённой отходами деревообработки;
  • во время пиления материала старайтесь выдерживать только максимальную скорость;
  • перед первым использованием инструмента обязательно ознакомьтесь с инструкцией по эксплуатации.

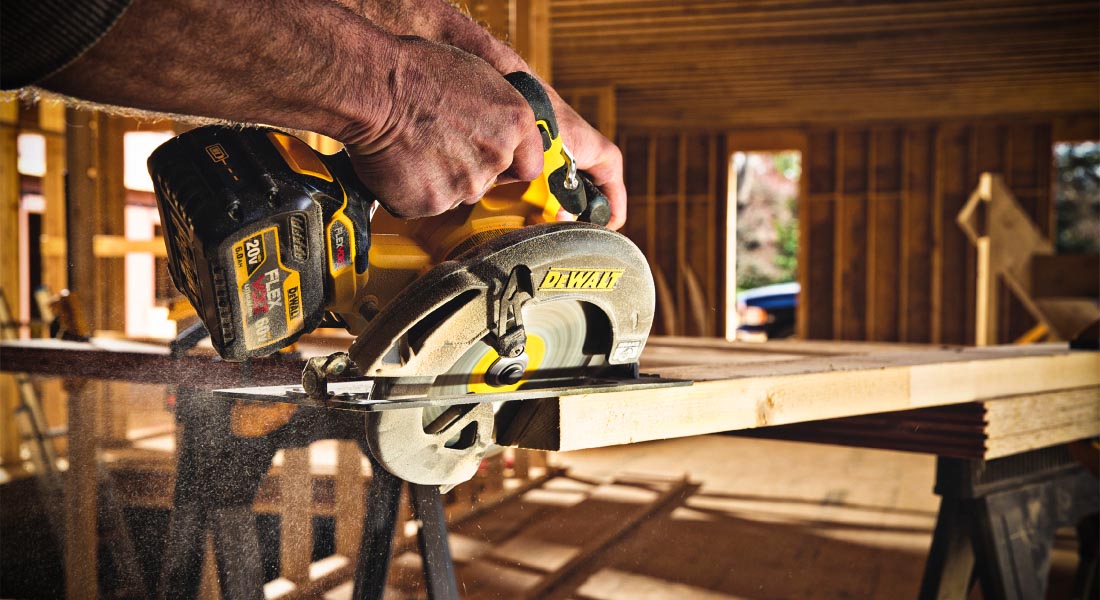

Как резать доску/вагонку поперек дисковой пилой

Сначала на доске отмечают линию распила. Если высокая точность ни к чему, отмечать можно карандашом, а резать прямо по линии. Если же необходимо совпадение до миллиметра, то черту проводят лезвием ножа, а резак пускают вдоль этой линии.

Затем доска закрепляется на козлах, прижимается коленом. Дисковая пила подводится к месту распила, расстояние до нее не менее 10 мм. Пилу продвигают к начерченной линии. Совместив зубцы чертой, включают электропилу и подводят ее к краю, плавно ведя вдоль. Ближе к концу распила, чуть замедлите продвижение, затем одним плавным рывком допилите оставшееся расстояние. Так можно избежать скола, который иногда возникает при поперечном распиле.

Как резать доску дисковой пилой поперек

Чтобы линия реза была идеально ровной можно использовать направляющие. Для этого подойдет большой угольник. Длинной стороной его упирают в край доски, к короткой стороне, ниже края, прижимают платформу пилы. Всю эту конструкцию двигают вдоль до тех пор, пока линия диска не совпадет с намеченной линией. Затем включается инструмент и начинается разрез. При таком способе легче контролировать направление: нужно только прижимать край платформы к угольнику.

Используем при нарезке досок направляющую — металлический угольник

Хорошая пила. Легкая, тихая, надежная, вибраций нет. С ее помощью построил и отделал дом.

Для досок не толще 50 мм подходит идеально. Работает уже 2 года. Все отлично, только забивается отверстие для отвода опилок.

Хороший инструмент, легкий, работать можно одной рукой, сборка хорошая, диск в комплекте идет отличный, тонкий. Но у меня сгорела после года легкой эксплуатации, то есть это не для профессионального использования.

Как поменять диск на циркулярной пиле?

Новое полотно нужно устанавливать в следующей последовательности:

  1. Очистить шкив и защиту от скопившейся грязи, опилок.
  2. Проверить правильность направления пилящих зубцов в соответствии со стрелкой, находящейся на защите.
  3. Надеть полотно на шкив и опустить нижний защитный щиток.
  4. Установить прижимную шайбу и закрутить болт. Еще раз затянуть его при утопленном блокирующем шпинделе.

Фактор, который часто упускается из виду — наличие долговечных расходных материалов для приобретаемой пилы. Например, для каждого вида работ рекомендуется применять конкретный тип расходников: для быстрого реза с редкими крупными зубьями, для чистого пропила — с множеством мелких зубьев.

Мощность и скорость

У дисковых циркулярных пил электродвигатели с характеристикой мощности выраженной в ваттах (Вт), а у беспроводных моделей в вольтах (В). Эти цифры показывают потребляемую мощность двигателя, но они дают приблизительное представление о том, как пила будет работать под нагрузкой. Например, для нечастых работ по дому подойдут пилы с потребляемой мощностью 1000 -1300 Вт. Для интенсивной эксплуатации выбирают пилы от 1500 Вт.

Скорость обозначается в оборотах в минуту (об/мин), и производители указывают этот параметр без нагрузки.

Для беспроводных моделей емкость аккумуляторной батареи указывается в вольтах и составляет не менее 18 В или выше. Ампер-часы (Ач) также важный показатель для аккумуляторных: чем выше показатель, тем дольше можно работать на одном заряде акб.

Материалы

Падение циркулярной пилы распространенное явление, большинство поломок связано именно с ним. Первые компоненты, которые страдают при этом: подошва и защитный кожух. Алюминиевые подошвы легкие и маневренные, но при падении легко гнуться. У литой подошвы больше шансов пережить падение на бетон, но и весить такой инструмент будет больше.

Диаметр диска и глубина пропила

У большинства сетевых моделей стандартный диаметр 190 мм, который совершает пропил под углом 90 градусов на глубину до 67 мм. У моделей чуть компактнее —165 мм глубина пропила до 55 мм. Самый большой показатель глубины пропила 125 мм при использовании диска 355 мм у Makita 5143 R. Компактные или подрезные пилы оснащаются диском 140 мм, которые дают максимум 40 мм глубины резания.

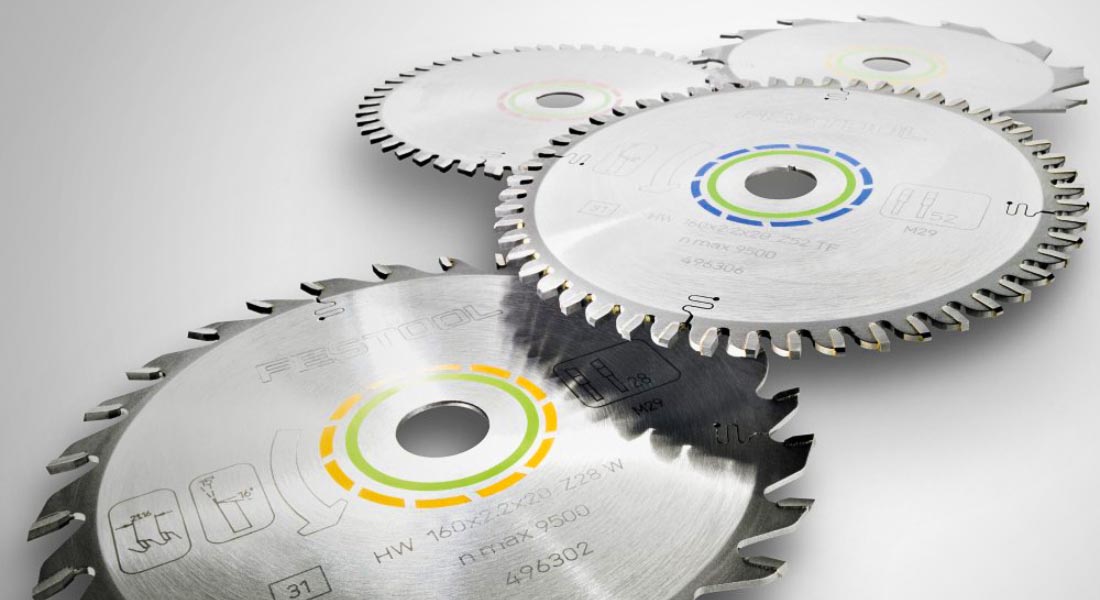

Пильные диски

Для работы с различными материалами, таким как дерево, керамика, камень, пластик, применяются различные виды пильных дисков. Отрезные круги для плитки специально разработаны для резки керамики и не используются ни для чего другого. То же касается кругов для каменной кладки, предназначенных для резки бетона и камня. Диски по дереву и ламинату диаметром 190 мм наиболее распространенные и, как правило, менее дорогие, с большим разнообразием доступных вариантов исполнения по количеству зубьев.

Глубина пропила под углом 45

Большая часть циркулярных пил способна делать пропил под углом 45 за счет поворота и фиксации подошвы. Глубина пропила под углом 45 будет меньше чем под прямым.

Торцовочная пила ЗПТ-255-1800 ЛМ2 (Зубр). Замена диска.

Торцовочная пила предназначена для прямого, косого, под наклоном и комбинированного пиления заготовок.

С этим разрезом холст может быть развернут в разных плоскостях, с помощью направляющих на рабочем столе, сеть подается без отклонения от указанных параметров. Эти свойства делают пилу популярной и востребованной во время ремонтных работ, ее можно отрезать от деревянной плитки, металлического профиля. Кроме того, имеются комбинированные торцовочные пилы, в которых режущее лезвие может вращаться на 180 градусов в нескольких движениях, и можно получить полную циркулярную пилу. Возможность вращения диска позволяет работать с более сложными заготовками.

Разборка и ее особенности

Операция сама по себе довольно сложная, некоторые мастерские за нее берут деньги независимо от результата ремонта. Каждая пила имеет свое устройство, и точных советов дать нельзя. С этим можно разобраться самостоятельно. А вот что разбирать в первую очередь, рассмотрим подробнее.

Устройство циркулярной пилы с отдельным двигателем.

У всех моделей она находится в ручке, которая при раскручивании расходится на две части.

До конца ее располовинить нельзя, она будет держаться на других деталях, но до кнопки добраться вы уже сможете, однако будет немного неудобно. Несмотря на это, щупами тестера необходимо проверить работоспособность выключателя.

Если он окажется неисправным, ремонт закончен. Однако, чтобы поставить на место новый, пилу придется разобрать полностью. Но если кнопка исправна, делать это тоже придется.

Снимаете диск. Появилась возможность снять защиту, что и делаете. Под ней 4 длинных болта, выкручиваете их. Последовательность и количество деталей могут быть немного другими, но в итоге в руках должен остаться двигатель с редуктором, ручкой и электрическим шнуром. Отсоединяете редуктор, и тут самое время вспомнить, как проявлялась неисправность.

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

  1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
  2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
  6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
  7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
  8. Также открутите винты, удерживающие подвижный кожух пилы.
  9. Отсоедините оба защитных кожуха от электропилы.
  10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
  11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
  12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
  13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
  14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
  15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
  16. Выкрутив крепеж, разъедините оба узла.
  17. В отсоединенной части корпуса двигателя вы увидите катушку статора.
  18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
  19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Инструкция по установке пильного диска на торцовочную пилу

Диски и полотна EVOLUTION производятся в Японии. Полотна предназначены для различных .

Как снять другой инструмент аренда пил подразумевает необходимость для арендаторов соблюдать правила безопасности их использования. Передавая вам аренда погружной пилы или применяем к нему соответствующие инструкции, которые должны быть прочитаны перед использованием.

Итак, давайте перейдем к специфике, и давайте поговорим о технических характеристиках аренда пил. Давайте начнем с Торцовочные пилы Metabo KS 254 Plus.

  • Настольная конструкция, мощность 1,8 кВт, одна скорость использования;
  • Возможность резки до 90 мм, ширина 145 мм;
  • Диаметр рабочего диска составляет 254 мм, монтажное отверстие 30 мм, угол наклона 47 градусов и поворот 58 градусов;
  • Размеры опорной поверхности являются 225 на 1010 мм;
  • Со скоростью вращения до 4700 об / мин и резкой 45 м / с;
  • Размер машины составляет 723 580 684 мм (ШхВхГ)
  • Вес. 18 кг.

Кроме того, имеется пылесборник, лазерный маркер, возможность подключения пылесоса.

В поставку входит зажим для заготовки, пильный диск, удлинители стола.

Обратите внимание, что аренда тортов составляет 800 рублей в день, а его объем продаж. 11 252 рубля. до 12 213 рублей

до 12 213 рублей.

Для получения дополнительной информации я предлагаю вам ознакомиться с видео.

Более подробная информация о погружной пиле Festool TS 55 определяет стандарт погружной пилы.

  • Тонкая конструкция, 1,2 кВт;
  • Возможность разрезания до 55 мм, глубина разреза при наклоне от 45 до 43 мм;
  • Диаметр рабочего диска составляет 160 мм, с монтажным отверстием 20 мм и углом наклона 45 градусов;
  • Со скоростью вращения до 5200 об / мин и 2000-5200 мин-1. количество оборотов холостого хода;
  • С отверстием для отвода пыли диаметром 27/36 мм;
  • Вес 4,5 кг.

Кроме того, можно подключить пылесос и постоянно регулировать скорость.

Обратите внимание, что аренда погружной пилы составляет 700 рублей в день, а его стоимость продаж. от 21 600 до 22 834 рублей. Ну, небольшое видео по использованию погружная пила

Ну, небольшое видео по использованию погружная пила.

А теперь просто подсчитайте, сколько дней в году вы используете пилы и сравниваете выгоднее арендовать пилы или покупать их? И сделайте правильный выбор!

Основные неисправности и их признаки

  1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
  2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
  3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
  4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
  5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
  6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
  7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
  8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Предлагаем ознакомиться Рейтинг лучших ручных циркулярных пил по дереву. ТОП 10 по качеству и цене

Диагностика и устранение простых дефектов


Компоновка циркулярной электропилы.

Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.

Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.


Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Маятниковая пила ZUBR ZPO 355-2200

Модель ZUBR ZPO 355-2200, используется для резки керамики, металлических камней. Мощный двигатель обеспечивает чистые и быстрые сокращения. Большой пыльцевый лист позволяет обрабатывать заготовки до 135 мм.

Особенности:

  • Защитная крышка открывается автоматически при перемещении диска в материал, обеспечивая дополнительную защиту.
  • Головка пилы наклонена до 45 °, что удобно для выполнения диагональных надрезов.
  • Для пилы подходят диски с посадочным диаметром 25 мм и 32 мм.

Параметры:

  • Двигатель. 2200 Вт.
  • Ширина резки. 135 мм.
  • Обороты (в минуту). 2800.
  • Глубина резания. 135 мм.
  • Диск. 355 мм.
  • Вес. 22 кг.
  • Цена. 14400 руб.

READ Как Пилить Плитку Под 45 Градусов

Как снять диск с циркулярной пилы?

Чтобы правильно снять полотно, требуется придерживаться следующей последовательности:

  1. Для собственной безопасности нужно обязательно отсоединить электрический шнур от сети или снять аккумулятор
  2. Для более удобной замены требуется установить инструмент на ровную жесткую поверхность
  3. Чтобы начать откручивать болт, необходимо нажать на фиксирующий шпиндель, блокирующий вращение диска при откручивании
  4. Открутить болт с помощью специального ключа, который входит в комплект
  5. Вытащить болт и снять прижимную шайбу, удерживающую пилящее полотно
  6. Переместить нижний направляющий рычаг, чтобы поднять защиту
  7. Снять пилящий круг

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, также размещением ручки. Но в целом, обе модели идентичны по внутреннему устройству, механизму работы и не отличаются сложностью конструкции. На последующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят последующие главные элементы.

  • Верхний защитный кожух, имеющий отверстие для выброса опилок.
  • Корпус, в каком расположен электродвигатель и кнопка запуска. Некие модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе располагается и аккумуляторный блок.
  • Нижний (подвижный) защитный кожух, который автоматом закрывает режущий элемент после выхода его из заготовки.
  • Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  • Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  • Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  • Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  • Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Двигатель греется

Агрегат может чрезмерно нагреваться, например, при интенсивном его использовании, а также при пилении твердых пород древесины или использовании пильного диска с большим количеством зубьев, когда нагрузка на двигатель возрастает в разы. Также вызывают перегрев мотора неисправности, связанные с обмотками статора и якоря, которые устраняются лишь в сервисном центре.

Пила не набирает мощность

Если во время использования агрегата вы заметили падение его мощности, то сначала рекомендуется проверить уровень напряжения в сети. Иногда даже незначительное его падение может негативным образом сказываться на мощности электроинструмента.

Также потеря мощности может наблюдаться при износе подшипников якоря либо подшипника редуктора. В таком случае будут слышны посторонние шумы, ранее не свойственные данному агрегату. По их локализации можно определить, где находится проблемный подшипник — в редукторе или двигателе. Для замены подшипников потребуется разобрать дисковую пилу. Как это сделать, было описано выше.

Раскройте корпус двигателя и внимательно осмотрите коллектор (место, по которому скользят электроды щеток). Он состоит из параллельно расположенных полосок (ламелей). Между ними имеется небольшой зазор. Когда этот зазор забивается токопроводящей графитовой пылью, образующейся при износе щеток, то между ламелями происходит короткое замыкание, и появляется горящее кольцо вокруг них.

Проблема решатся заменой изношенных щеток и прочисткой зазоров между ламелями с помощью зубной щетки, ваты и спирта, с последующей полировкой пластин мелкой наждачной бумагой.

В некоторых случаях падение мощности может вызвать неисправная кнопка пуска. Если проверка тестером подтвердила ее неисправность, то деталь следует заменить на новую, так как она не подлежит ремонту.

Заклинило вал во время работы

Данная неполадка может случиться, когда по какой-либо причине во время работы инструмента нажимается стопор. Он предназначен для фиксации вала при замене оснастки и должен использоваться после полной остановки двигателя. В противном случае шток стопора ломается, и его обломки попадают в двигатель, вызывая заклинивание. Нередки случаи, когда это приводит к деформации вала якоря. Также следствием нажатия на стопор может быть раскол корпуса редуктора, обломки которого могут повредить шестерни и спровоцировать их заклинивание. Для решения проблемы потребуется замена якоря, стопора, ведущей (большой) шестерни редуктора и его корпуса.

В некоторых случаях редуктор может заклинить при полном разрушении подшипника.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
