Флюс для пайки

Порядок применения

Перед тем как начинать пайку флюсом, необходимо разобраться с тем, как его применять. Процесс применения будет зависеть от того, какая разновидность легкоплавкого состава применяется:

  1. При использовании твёрдых припоев (оловянный прут) требуется окунуть паяльник в тело реагента и зацепить небольшое количество припоя.

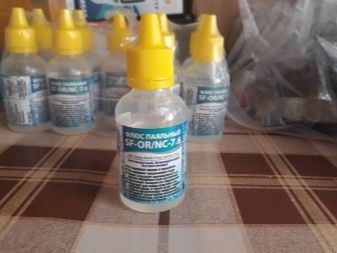

  2. Если используется жидкая готовая смесь, её можно наносить с помощью кисточки.
  3. При работе с пастой требуется наносить её на место соединения палочкой, зубочисткой.

Также нельзя забывать про зачистку поверхности от окисления.

Весь процесс применения легкоплавкого вещества можно разделить на несколько этапов:

  1. Изначально поверхности зачищаются.
  2. После зачистки наносится слой флюса.
  3. С помощью паяльной станции разогревается соединяющий состав и детали.

Далее необходимо дождаться застывания шва и дополнительно обработать его.

Без специального состава соединить контакты не получится. Опытные мастера предлагают новичкам выполнить работу без флюса и посмотреть результат — работа займет гораздо больше времени, шок быстро отвалится. Наилучшим дополнительным материалом для спайки считается чистое олово. Однако это не дешёвый металл и его используют в соединении со свинцом.

Нейтральные вещества

К нейтральным флюсам можно отнести канифоль, использовать которую рекомендуется при пайке мелких радиотехнических компонентов и микросхем.

Этот популярный реагент нужен для того, чтобы паять разнородные по структуре детали из меди и её сплавов при сравнительно невысоких температурах нагрева места стыка (не более 450-ти градусов). Причём проведение этой операции допустимо даже при наличии на поверхности заготовок тонких оксидных плёнок.

Благодаря малой активности флюсы на основе канифоли обеспечивают защищённость изделий от коррозии и пользуются в связи с этим повышенным спросом.

При приготовлении рабочего состава в растолчённую до порошкообразного состояния канифоль добавляются спирт, глицерин или скипидар, что способствует улучшению качественных показателей смеси.

Продаются нейтральные флюс-гели, которые нужны для бессвинцовой пайки микросхем. Их удобно наносить специальным шприцем-дозатором.

Как пользоваться?

Начинающим мастерам пайка может показаться довольно сложным процессом, на самом же деле это не так. Главное, запастись терпением, иметь под рукой соответствующий инструмент и флюс, который обеспечит пайке высокое качество. Схема использования флюса во многом зависит от того, из какого металла детали нужно соединить между собой. Если применять оловянный прут, то придется вначале окунуть паяльник в реагент и зацепить им немного припоя. При работе с готовой жидкой смесью рекомендуется использовать кисточку, а с пастой – понадобится наносить материал на поверхность пайки при помощи зубочисток.

Поверхность, где планируется выполнить спайку, необходимо тщательно очистить от окисления, нанеся на нее тонкий слой флюса. После этого применяя паяльную станцию, разогреть деталь и соединяющий состав до нужной температуры. Затем нужно подождать, когда шов полностью застынет, и повторно его обработать.

Специалисты рекомендуют новичкам начинать паять без использования флюса, после чего посмотреть, что получится в итоге. Две части детали быстро отвалятся. Выполняя пайку впервые, лучше всего использовать чистое олово, но данный материал стоит дорого.

Флюс нужно также уметь правильно смывать по завершении работ. Смыть с плат материал можно с помощью специальной жидкости или спирта. А также для этого понадобится тряпка из микрофибры и зубная щетка. Отмыть плату от остатков флюса можно так: спирт нанести с помощью щетки на участок, где выполнялась пайка и аккуратно удалить все остатки материала. Затем используя микрофибру, аккуратно убрать растворившийся в спирте флюс, ни в коем случае нельзя это делать обычной тряпкой, так как за нее будут цепляться компоненты. Что же касается канифоли, то ее лучше всего очищать ацетоном, данное средство быстро испаряется, эффективно и не оставляет разводов.

Отмывка паяльного флюса

Разберемся, стоит отмывать остатки флюса после пайки или нет.

В спецификации флюса производитель указывает требования к отмывке остатков флюса после пайки.

  1. Высокоактивный флюс и флюс с неорганическими активаторами требуют обязательной отмывки. Если не удалить остатки флюса, то под действием водяных паров, содержащихся в воздухе, будет происходить следующее:

    • диссоциация компонентов флюса на ионы, что приведет к электромиграции и возникновению короткого замыкания между соседними контактными площадками;
    • образование интерметаллидов внутри паяного соединения;
    • остатки кислот вызовут коррозию паяного соединения.
  2. Среднеактивный флюс. Хотя химическая активность таких флюсов при нормальных условиях практически равна нулю, во избежание образования дефектов паяного соединения остатки флюса рекомендуется удалять.
  3. Низкоактивный флюс. Остатки подобных флюсов химически инертны и могут служить защитным покрытием паяных соединений. Требования по отмывке могут быть, например:

    • косметические (светодиодное освещение);
    • необходимость лакировки (в приборах, которые работают в агрессивных средах — солевой туман и т. д.).

Возникает вопрос: чем отмывать остатки флюса?

Условно флюсы можно разделить на водоотмывные и флюсы, требующие отмывки растворителями.

Остатки водоотмывных флюсов в идеале отмываются последовательно обычной, дистиллированной и деионизированной водой, причем на каждом этапе применяют струйную отмывку или ультразвук.

Отмывка флюсов с использованием специальных жидкостей делится на два этапа:

  1. Удаление остатков флюса.
  2. Удаление растворителя (спецжидкости).

В большинстве случаев для отмывки остатков флюсов производители паяльных материалов указывают, какими жидкостями и в каком режиме необходимо производить отмывку для получения высокого качества.

См. также:

Паяльные пасты: все о главном. Часть первая, вторая, третья, четвертая.

Разновидности припоев

Припой — это металлический пруток, используемый для заполнения стыков между двумя деталями. Он плавится и смешивается с основным металлом или вовсе выступает как основной металл. Может иметь различный диаметр. Изготавливается из олова, но с добавлением других металлов. Например, свинца цинка или меди. Может быть легкоплавким или тугоплавким.

Легкоплавкие

Легкоплавкие припои чаще всего используются при выполнении мелкой работы. Например, при пайке радиоаппаратуры. Также такой припой незаменим, если необходима пайка радиоэлектронных элементов.  В составе чаще всего можно встретить сочетание олова с кадмием, висмутом, свинцом или цинком.

Исходя из названия, нетрудно догадаться, что такие припои легко плавятся. Чтобы их расплавить достаточно одного небольшого паяльника. Если вам нужен припой для работы с радиоэлектроникой, то выбирайте прутки с температурой плавления до 140 градусов.

Существуют и специальные припои для лужения плат. Температура их плавления не превышает 100 градусов. За счет таких свойств лужение проходит легче и быстрее

У припоев есть свои марки но на этом мы не будем заострять внимание. Это тема для отдельной статьи

Скажем лишь, что при пайке современной аппаратуры рекомендуется использовать припой без свинца и с температурой плавления около 200 градусов. Это связано с особенностями зарубежной техники. Она изготавливается в соответствии со строгими экологическими нормами,  согласно которым свинец при пайке выделяет вредные пары.

Тугоплавкие

Тугоплавкие припои — антипод легкоплавким. Температура их плавления начинается с отметки в 400 градусов. Такие припои используются в профессиональной промышленной сварке, где необходимо заварить большие детали. В составе тугоплавких припоев можно встретить много меди, серебра, никеля или магния. Они очень прочные и толстые, поэтому их не используются в домашней пайке. Такие припои раскрывают свой потенциал при сварке тугоплавких металлов. Например, чугуна или латуни.

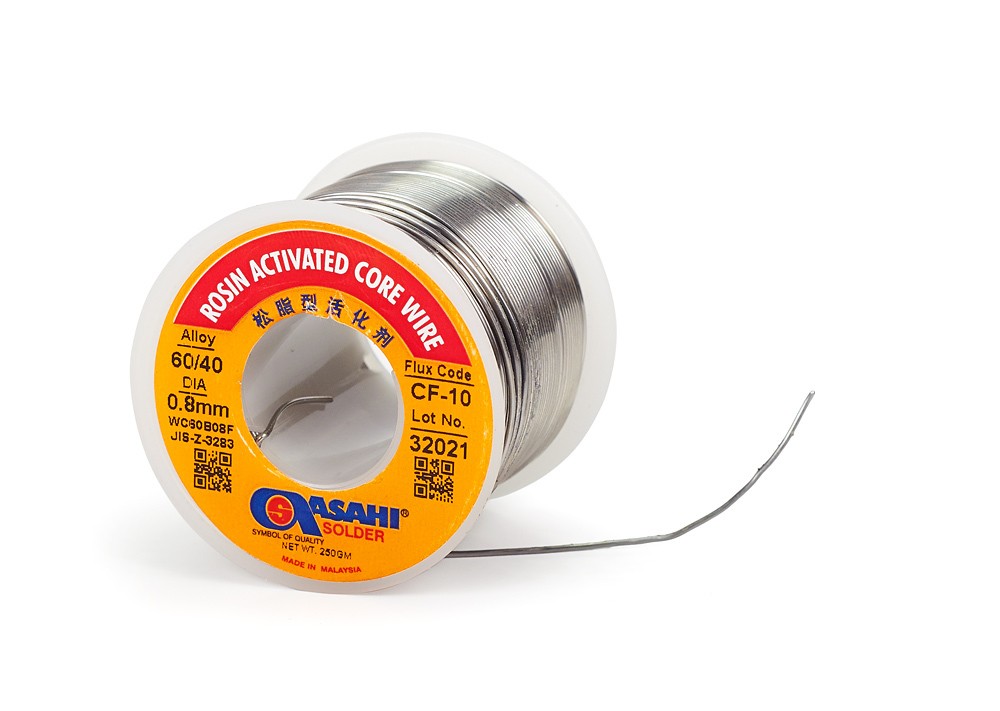

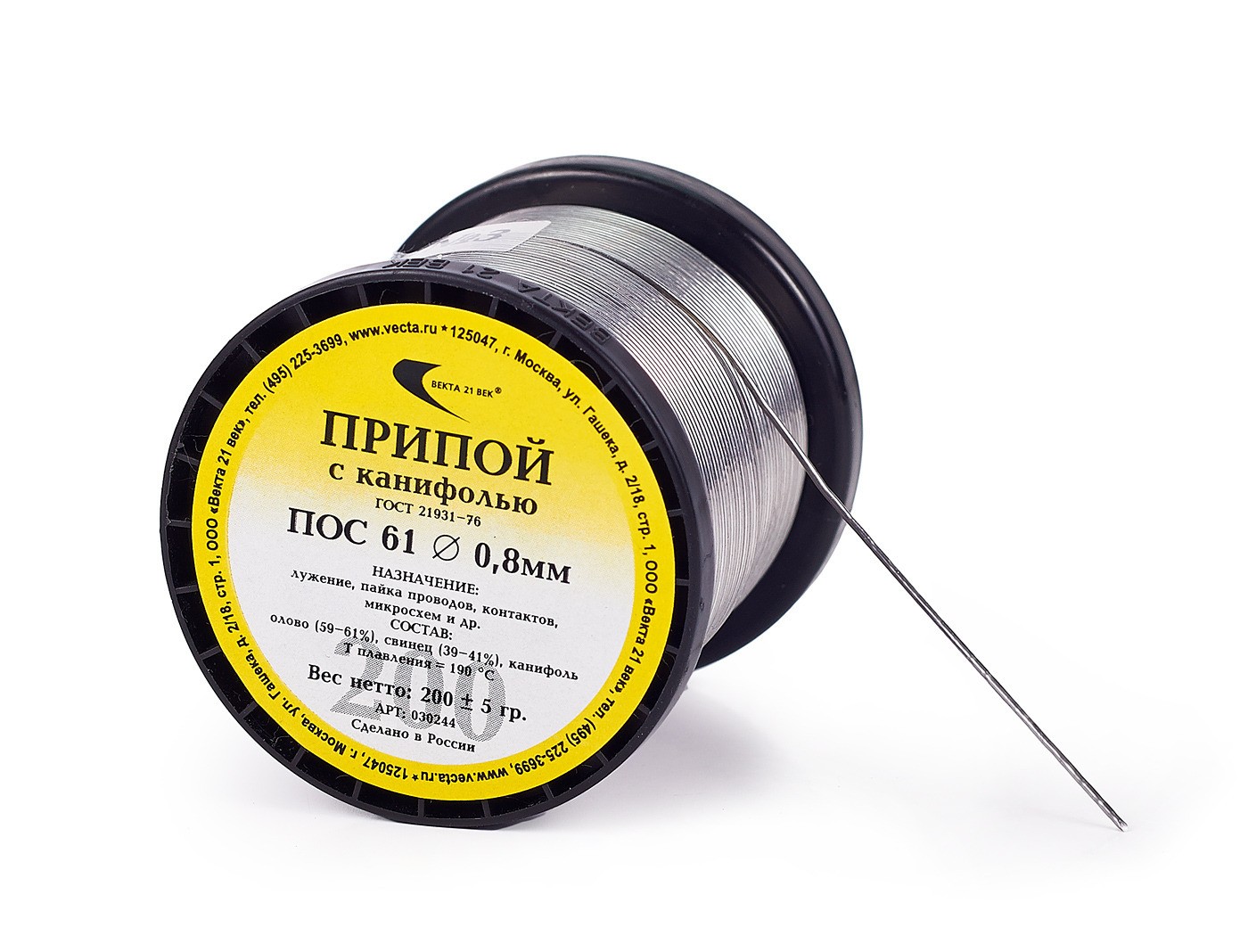

Припой с флюсом

Существует отдельная категория припоев — это припой с флюсом внутри. Он же припой трубчатый. Представляет собой полый пруток, в сердцевине которого содержится флюс. Пруток плавится при пайке, позволяя флюсу выделяться и выполнять защитную функцию. Яркий пример — это припой Castolin 192 FBK с флюсом и припой Brazetec Comet 3476U.

Такие припои очень удобны в работе, поскольку выполняют сразу две функции: практическую и защитную. Не нужно тратить время на нанесение флюса и его выбор. Но вы должны понимать, что такие припои не обеспечивают достаточную защиту зоны пайки. Они лишь немного улучшают качество швов. Если вам необходим безупречный результат, то лучше использовать припой и флюс отдельно друг от друга. Как два разных материала.

А вот что такое флюс и зачем он нужен, вы узнаете дальше.

На основе спирта

Для обычной пайки деталей из драгоценных и цветных металлов, важной работы с изделиями из черных металлов применяют раствор. В нем содержится этанола – 75%, канифоли – 24%, хлорида цинка – 1%. Все компоненты флюса растворяют накануне

Все компоненты флюса растворяют накануне.

Если нужно получить особенно прочное соединение при пайке таких же деталей, то применяют пасту. В ее состав следует ввести 80% вазелина, 16% канифоли, 4% хлорида цинка. Остаточный налет после окончания работы легко удаляется кистью, смоченной в ацетоне.

Для радиомонтажной пайки применяют флюс из этанола (от 63% до 74%), канифоли (от 20% до 25%), хлорида диэтиламмония (от 3% до 5%) и 1-2% триэтаноламина. Остатки смеси по окончании пайки можно смыть ацетоном, спиртом или оставить на поверхности.

Для многих металлических сплавов (железа, нихрома, серебра, бронзы, цинка, нержавейки) подходит флюс из 70% этанола, 22% канифоли, 6% хлорида фениламмония и 2% триэтаноламина.

Хорошими качествами обладают флюсы из 75% этилового спирта, 25% канифоли и 5% метафенилендиамина или солянокислого гидразина. Они удовлетворяют всем требованиям пайки.

Универсальный состав при нагревании может выделять летучие компоненты. Поэтому пайку нужно проводить в присутствии работающей вентиляции. Хранение флюсов на основе этанола требует особых условий.

Емкость с раствором должна быть закрыта герметично. Если флакон оставить слегка приоткрытым, спирт начнет улетучиваться, Это приведет к увеличению концентрации оставшихся реагентов, изменению свойств флюса.

Как приготовить флюс для пайки своими руками

При спаивании радиотехнических материалов возможно использовать флюс, приготовленный самостоятельно. Припой используется диаметром 2 мм небольшими кусками. Приготовление потребует металлической емкости, с заранее просверленной дыркой необходимого диаметра на дне. Оловянно-свинцовый раствор нагревается до температуры плавления, после чего из подготовленного отверстия вытекает вещество. После застывания прутков, необходимо разделить их на кусочки необходимого размера.

Процесс приготовления может происходить в различных емкостях, технология состоит из нескольких простых шагов:

  • Развесовка пропорций олова и свинца.
  • Расплавление происходит в закаленном тигле, помешивается для исключения прилипания раствора к стенкам.
  • Снимается тонкая пленка отложений с поверхности чаши.
  • Заключительным этапом является разлив жидкости в заготовленные формы.

После любых процессов пайки, шок необходимо протирать ацетоном или специальным спиртом. В последнее время получили распространение без отмывочные припои, преимущество которых:

  • Отсутствие компонентов, приводящих к окислам и коррозии.
  • Не проводят ток.
  • После процесса не требуется процесс зачистки.

Для нанесения жидкого припоя используется кисть или ватная палочка, возможно использовать приспособление, изготовленное самостоятельно для удобной работы. Медицинский шприц разрезается на две части, к нему вставляется кусок силиконового шланга, иголка укорачивается, изгибается под небольшой градус.

Паяльная паста, изготовленная при домашних условиях, может облегчить процесс пайки. Для изготовления необходимо измельчить твердотельный флюс крупнозернистым напильником на металлическом материале. Использование мелкозернистого паяльника не разумно, так как флюс попросту забьётся в его зубья. Полученный порошок необходимо смешать с канифолью и спиртом, если паяльная паста получилась густая, к ней добавляется спирт до получения однородной массы. Паста помещается в герметично закрывающуюся емкость, т.к. если она взаимодействует с влагой, в последующем возможны образования коррозии спаянных деталей. Для наилучшего нанесения, удобного использования, возможно изготовить шприц из подручных инструментов.

Изготовленная своими руками конструкция поможет использовать флюс – пасту при нанесении на труднодоступные детали. Для предотвращения засыхания, возможности повторного использования, следует использовать проволоку, заткнув выходное отверстие.

При выполнении любых работ по пайке следует воспользоваться средствами индивидуальной защиты. Химические газы, выделяемые при разогреве могут повредить дыхательные пути или органы зрения человека. Использование качественных флюсов предотвращает от отравления газами.

Паяльный жир

На седьмом месте расплылся паяльный жир, он бывает активный и нейтральный, состав: канифоль, вазелин, парафин или стеарин, хлорид цинка, деионизованная вода и хлорид аммония. Вся эта ядреная смесь очень хорошо справляется с сильно-загрязненными поверхностями металла. Как раз для этого и нужен парафин. Он как бы приподнимает всю грязь наверх, подальше от эпицентра пайки.

Достоинства:

испаряется медленно с жала паяльника, оставляет мало нагара, очень дешев (от 50 руб. за баночку 20 г.).

Недостатки:

твердую консистенцию сложно наносить, остатки при нагреве работающей платы растекаются и долго испаряются.

Что паять: я бы рекомендовал паять жиром толстенные окисленные провода и небольшие металлические детали, я даже паял автомобильный радиатор этим чудо-жиром.

Чем смывать: смывается лучше всего растворителем или бензином, спирт плохо берет.

Как приготовить флюс для пайки своими руками

При спаивании радиотехнических материалов возможно использовать флюс, приготовленный самостоятельно. Припой используется диаметром 2 мм небольшими кусками. Приготовление потребует металлической емкости, с заранее просверленной дыркой необходимого диаметра на дне. Оловянно-свинцовый раствор нагревается до температуры плавления, после чего из подготовленного отверстия вытекает вещество. После застывания прутков, необходимо разделить их на кусочки необходимого размера.

Процесс приготовления может происходить в различных емкостях, технология состоит из нескольких простых шагов:

  • Развесовка пропорций олова и свинца.
  • Расплавление происходит в закаленном тигле, помешивается для исключения прилипания раствора к стенкам.
  • Снимается тонкая пленка отложений с поверхности чаши.
  • Заключительным этапом является разлив жидкости в заготовленные формы.

После любых процессов пайки, шок необходимо протирать ацетоном или специальным спиртом. В последнее время получили распространение без отмывочные припои, преимущество которых:

  • Отсутствие компонентов, приводящих к окислам и коррозии.
  • Не проводят ток.
  • После процесса не требуется процесс зачистки.

Для нанесения жидкого припоя используется кисть или ватная палочка, возможно использовать приспособление, изготовленное самостоятельно для удобной работы. Медицинский шприц разрезается на две части, к нему вставляется кусок силиконового шланга, иголка укорачивается, изгибается под небольшой градус.

Паяльная паста, изготовленная при домашних условиях, может облегчить процесс пайки. Для изготовления необходимо измельчить твердотельный флюс крупнозернистым напильником на металлическом материале. Использование мелкозернистого паяльника не разумно, так как флюс попросту забьётся в его зубья. Полученный порошок необходимо смешать с канифолью и спиртом, если паяльная паста получилась густая, к ней добавляется спирт до получения однородной массы. Паста помещается в герметично закрывающуюся емкость, т.к. если она взаимодействует с влагой, в последующем возможны образования коррозии спаянных деталей. Для наилучшего нанесения, удобного использования, возможно изготовить шприц из подручных инструментов.

https://youtube.com/watch?v=aGFDcvYie2w

Изготовленная своими руками конструкция поможет использовать флюс – пасту при нанесении на труднодоступные детали. Для предотвращения засыхания, возможности повторного использования, следует использовать проволоку, заткнув выходное отверстие.

При выполнении любых работ по пайке следует воспользоваться средствами индивидуальной защиты. Химические газы, выделяемые при разогреве могут повредить дыхательные пути или органы зрения человека. Использование качественных флюсов предотвращает от отравления газами.

Активные и антикоррозионные

Активные флюсы так же нередко изготавливаются на основе канифоли, доведённой до порошкообразного состояния. Однако в этом случае в составе приготавливаемой смеси в небольших объёмах содержатся органические соединения (кислотные или аминовые).

Благодаря этому с её помощью удаётся припаять к металлическому основанию не только медные детали, но и серебряные, никелевые и стальные изделия или заготовки.

В более сложных условиях пайки нужны активные флюсы на основе соляной кислоты с добавкой хлористого цинка, получаемого в результате простой реакции замещения.

Эта разновидность флюсовой добавки хорошо известна профессионалам: чаще всего она выпускается и продаётся под названием «паяльная кислота». Кислотные флюсы нужны для пайки алюминиевых деталей.

Сфера применения флюсов этого класса – запайка изделий из меди и серебра. Также они нужны для пайки стальных заготовок и различных сплавов.

Поскольку эти реагенты относятся к разряду химически активных составов, паяние с их применением позволяет эффективнее бороться с окисными плёнками. Такая активность обеспечивает более интенсивное взаимодействие с основным металлом, из которого изготовлены сплавляемые заготовки.

Ещё одной особенностью этих реагентов является высокая электрическая проводимость, что исключает возможность их использования в качестве изоляционного защитного покрытия.

Существуют составы на основе фосфорной и органических кислот. Зачем вообще нужны такие флюсы?

Они относятся к категории антикоррозионных и применяются для удаления с металлических поверхностей остатков и следов ржавчины, а также для защиты от возможности появления окислов после пайки (в процессе эксплуатации).

Поскольку при приготовлении этих смесей используются кислотные составляющие – они очень напоминают паяльные кислоты.

Однако в отличие от последних антикоррозийный флюс для пайки не устраняет оксидных плёнок. Он нужен доя защиты от разрушений, возможных из-за реакции окисления.

Как выбрать?

Подбирая флюс для пайки меди, стоит учитывать ряд нюансов

Например, при покупке пастообразного важно смотреть на однородность материала. Качественный продукт отличается равномерностью массы, в нем нет комков и посторонних включений

Когда флюс низкого качества, это отражается на результате паяния.

Специалисты рекомендуют выбирать тот флюс, показатель вязкости которого меньше показателя вязкости припоя

Важно, чтобы состав равномерно распределялся по обрабатываемой поверхности и растворял оксидную пленку, образующуюся в ходе сварки

Приобретать расходный материал лучше у проверенного продавца. Этим исключается риск покупки некачественного товара, хороший флюс предупреждает повторное окисление меди и проводов. Удостовериться в его качестве можно непосредственно перед работой.

При его использовании удается сделать идеальными и горизонтальные, и вертикальные швы. Хороший флюс не стоит дешево. Если сложно определиться с его выбором, в магазине можно проконсультироваться с продавцом. Зная тип планируемой работы, специалист поможет подобрать лучший вариант паяльного вещества.

Обычно флюс подбирают по припою. Нужно, чтобы он плавился раньше припоя, именно так удастся достичь надежности соединения на капиллярном уровне. В расплавленном виде он поднимается наверх, соединяется с припоем и прикрывает место пайки защитным слоем от окисления.

Выбирая тот или иной вид расходника, надлежит знать температуру плавления. Например, соединять трубы водопровода лучше флюсами твердого типа. Их температура плавления составляет более 450 градусов Цельсия. Бура же плавится, достигая 753 градусов.

Водные растворы и подручные средства

Если во всех предыдущих флюсовых растворах базовым являлось жидкое органическое вещество, то состав с аббревиатурой ФИМ радует возможностью приготовления на воде.

К воде нужно добавить 16% ортофосфорной кислоты с плотностью 1,7 г/мл и 3,7% этанола. Флюс применяют для пайки стальных, медных сплавов, драгоценных металлов. Промывать рабочую зону по окончании следует водой.

Можно приводить еще много составов с разными пропорциями компонентов. Способы приготовления зависят от конкретных рабочих потребностей и условий пайки.

Если появилась срочная нужда спаять что-то на удаленной даче, где вообще ничего купить невозможно, то пригодятся экстремальные советы. Например, растворить аспирин в одеколоне или нашатырь в глицерине.

Можно использовать салициловый спирт, фруктовый сок (в нем есть природные кислоты) и растительное (желательно оливковое) масло. Конечно, на детали образуется налет, нагар, но, в крайнем случае, эти советы помогут выйти из положения.

Специалисты по пайке часто готовят флюсы самостоятельно, поэтому рецептов составления растворов довольно много. Однако всегда моно купить готовые препараты. Производители поставляют их на рынок с избытком.

Классификация по типу

Так как сфера применения паяльного флюса достаточно велика, то и по своему составу они отличаются. От своего химического состава зависит и цена и выбросы при пайке.

Активные

К активным относят такие флюсы, которые имеют в своем составе кислоту. Кислота отлично удаляет окислы, ею очень удобно паять и залуживать различные металлические контакты. При пайке кислотой необходимо создать наиболее проветриваемые условия т.к. в процессе испарения выделяются ядовитые отходы, и они в первую очередь бьют не только по дыхательной системе, но и по слизистой. К тому же, нужно быть очень аккуратным при нанесении кислоты на место пайки и не допускать попадания на кожу или слизистые. 100% необходимость чистки участка пайки.


Кислота вступает в реакцию с местом пайки и при комнатной температуре. Поэтому, через небольшой промежуток времени в месте пайки образуются микротрещины, которые после еще и окислятся, повысится сопротивление контакта и в итоге наступит разрушение. К тому же, кислота — это очень хороший проводник (т.к. имеет в своем составе воду). Если вы не удалите ее между рядом между двумя дорожками — это гарантированное короткое замыкание.

В большинстве случаев ремонта и радиолюбительской практике использование паяльной кислоты не оправдано. Многие радиолюбители учат новичков паять кислотой и это фатальная ошибка. Да, ею паять легче, но это крайняя мера. Использовать паяльную кислоту нужно только в крайнем случае. А это сильные окислы (последствия попадания влаги, и кстати в этом случае можно использовать активированный флюс) или же пайка разных металлов.

Ортофосфорная кислота

Применяется для очистки от ржавчины, а также во время пайки сильно окисленных соединений и металлов. Крайнее средство, если все остальные флюсы не помогают. Смывать обязательно.

Ацетилсалициловая кислота

У радиолюбителей старой школы аспирин служил в качестве хорошего флюса, которым можно залудить некоторые сильно окисленные участки пайки. Не рекомендуется паять такими веществами. Выбросы очень токсичные. К тому же, тщательная чистка места паяльных работ обязательно.

Бескислотные

Канифоль

Классика всех времен. Из достоинств это доступность, малое количество выбросов вредных веществ и дешевизна. Недостатки – плохое лужение сильно окисленных контактов и недостаточное поверхностное натяжение припоя.

Паяльный жир

Отличается от канифоли состоянием вещества. Жир более мягкий, легче смывается. Преимущества и недостатки в целом те же, что и у канифоли. Так же разделяется на активный (в составе есть кислота) и нейтральный.

Активированные

К такому типу относят вещества, которые очищают место соединения пайки. Не требуют смыва, но желательно.

ЛТИ-120

Пример хорошего активированного флюса.

Идеально подходит для лужения плат, деталей, и даже некоторых алюминиевых деталей.

Этот тип флюсов позволяет защитить плату от окружающей среды и не допускает окисления контактов при эксплуатации электронного устройства.

Как использовать?

Паять с применением флюса, особенно сильнодействующего, нужно очень осторожно

В первую очередь важно соблюдать рекомендованную производителем концентрацию, а также следовать всем указаниям по нанесению и удалению использованного состава во время пайки

Правильная последовательность действий:

  • механическая очистка поверхности;
  • нанесение флюса;
  • нагрев поверхности с нанесенной смесью;
  • нанесение припоя;
  • остывание шва;
  • удаление остатков флюса.

Особое внимание отмыванию флюса стоит уделять при использовании составов, содержащих глицерин – это вещество отличается высокой гигроскопичностью, поэтому плохо отмытый шов может очень быстро окислиться. При выборе конкретной разновидности флюса стоит учитывать материал, который вы собираетесь паять

При выборе конкретной разновидности флюса стоит учитывать материал, который вы собираетесь паять.

Алюминий из-за его высокой скорости окисления лучше всего паять с ортофосфорной кислотой или «безотмывочными» флюсами. Можно также применять канифоль, но наносить ее стоит сразу после зачистки.
Нержавеющую сталь обычно паяют с безотмывочными смесями или фосфорной кислотой.
Латунь паяют только с применением составов промышленного производства.
Серебро требует промышленных составов с температурой активации от 520 до 820°С.
Черные металлы паяют с хлоридом аммония или пастообразными составами.
Для электронных компонентов нежелательно использовать канифоль – стоит применять специализированные пастообразные составы

Обратите внимание, что SMD-компоненты можно паять с составами для любой электроники, а вот для пайки BGA-схем стоит применять только BGA-флюсы (например, RMA-223-UV).

О том, какой флюс выбрать, рассказано в следующем видео.

Как приготовить флюс для пайки своими руками

Разобравшись с тем, что такое флюс для пайки, стоит рассмотреть самый простой способ самостоятельного изготовления подобного вещества, используемого при пайке радиодеталей, для лужения печатных плат:

  1. Несколько кусков канифоли заворачиваются в плотную ткань;
  2. При помощи ударов тяжелого молотка по образовавшемуся кульку находящаяся внутри канифоль тщательно измельчается;
  3. Полученную измельченную канифоль засыпают в емкость с этиловым спиртом и, помешивая, растворяют в нем полностью.


Самодельный состав

Для того чтобы ускорить растворение канифоли, емкость со спиртом помещают в небольшую кастрюльку с горячей водой. Для получения гелеобразного вещества в полученный раствор добавляют глицерин.

Применение флюса

Процесс выполнения пайки требует подготовки материалов перед нанесением вещества. Поверхности зачищаются, покрываются флюсов, разогреваются паяльным устройством до необходимой температуры. Кончиком паяльника отсоединяется небольшая часть припоя, который должен хорошо растекаться, после чего равномерно наносится на поверхность детали.

Наилучшим составом для пайки является олово, однако в чистом виде оно стоит не дёшево, достаточно редко возможно встретить на рынке. Применяются оловянно-свинцовые сплавы, с температурой плавки около 200 ⁰С, соединения выходят достаточно прочными и крепкими, благодаря активным веществам. Припой обозначается буквами ОС, что называется оловянно-свинцовый, цифры указывают на содержание олова в процентном соотношении, конечным результатом на бирке таких припоев получается ОС-40 или ОС-60.

Припой оловянно-свинцовый

Без свинцовый флюс применяется небольшими количествами при пайке контактов сложных электро схем, температура процесса не превышает 300 ⁰С. Сверх легкоплавкие составы используются для деликатных работ, плавятся при 100 ⁰С. Припой такого типа должен хорошо растекаться, не обладает высокой прочностью, используется на неподвижных материалах.

Без применения специальных элементов при работе паяльником не удастся достичь достойного соединения деталей. Достаточно опробовать самостоятельно произвести процесс без специальных растворов, на получение соединения уйдет уйма времени, а наносимый припой в последствие обвалится.

Применение флюса

Способ применения данных веществ определяется их агрегатным состоянием и химическим составом:

  • Твердую канифоль наносят на спаиваемые поверхности жалом паяльника, на котором уже есть расплавленный припой;
  • Паяльную кислоту наносят на спаиваемые детали или поверхности небольшой кисточкой, ватной палочкой или простой спичкой;
  • Жидкий спирто-канифольный флюс наносится при лужении с помощью небольшого носика дозатора, установленного на емкости с раствором.
  • Гелеобразные вещества наносят с помощью специальных пистолетов дозаторов, в которые вставляются картриджи.

Важно! Так как флюсы – это в своем большинстве небезопасные для здоровья человека вещества, при их нанесении следует соблюдать максимальную осторожность. Если данная субстанция для лужения попадает на кожу руки, ее следует незамедлительно смыть, при необходимости нейтрализовать соответствующими веществами

Для латуни и медных сплавов

Тугоплавкие коаксильные трубчатые флюсы для пайки – это медно-фосфорные и медно-фосфорные с добавлением серебра комплексы BrazeTec для газо-пламенного плавления. Температуры в пределах 645–890 С. Соединение близкородственных металлов соседствует с пайкой латунь-сталь. Большой выбор паяльных паст комбинированного состава различного целевого назначения.

BrazeTec выбирают для особо ответственных работ, причины:

  • Задекларированный состав не меняется в разных партиях.
  • Сертификат качества гарантирует результативность работ.

Паяльная кислота ПЭТ – оптимальная температура процесса пайки с ее применением 150 – 320 градусов. Применяется при спаивании углеродистых сталей, латуни, меди, никеля.

Обзор различных флюсов для пайки

  1. Канифоль. Различают канифоль по количеству в ней жирных кислот, чем темнее — тем больше кислот в составе. Хоть и является неактивным флюсом, но учитывая наличие кислот в составе, остатки канифоли лучше удалять с пайки. Является самым популярным и доступным материалом. К недостаткам можно отнести выделение большого количества дыма при пайке и быстрое покрытие копотью жала паяльника. Твердую канифоль тяжело использовать при пайке, поэтому ей лудят паяльники и провода, а для соединения радиоэлементов лучше применять жидкую канифоль в спирту.
  2. Паяльная кислота. Состав данного флюса включает в себя сильные кислоты — ортофосфорную или соляную и хлористого цинка, который может достигать 50% в растворе. Доступный и дешевый материал, разъедающий все жировые пленки и позволяющий спаивать почти любые виды металлов. Но кислота очень токсична, поэтому работы следует проводить вне жилых помещений с применением индивидуальных средств защиты. Помимо этого, является неплохим проводником электричества, даже малейший остаток на соединении разъест дорожки платы, поэтому ее лучше не использовать совсем.
  3. Бура. Является солью борной кислоты и представлена в виде порошка. Для получения жидкого флюса ее смешивают с борной кислотой и водой. Работает при очень высоких температурах, поэтому ее можно применять при работах со строительным феном. Бура — активный флюс, поэтому необходимо тщательно смывать остатки.
  4. Паяльный жир. В зависимости от состава может быть как нейтральным, так и активным. Состоит из канифоли, вазелина, парафина, хлоридов цинка и аммония. Очень хорошо показывает себя при очищении сильно загрязненных поверхностей, поскольку парафин в составе вытягивает всю грязь от места пайки. Медленно испаряется, почти не дает нагара, но остатки долго испаряются.
  5. ЛТИ 120. Состав представлен канифолью (20%), этиловым спиртом (95%) и вспомогательными добавками, такими как триэтаноламин (2%) и диэтиламин солянокислый (3−5%). Обладает низкой стоимостью, не проводит электрический ток, что позволяет использовать этот флюс для пайки радиодеталей. В комплекте часто идет удобная кисточка, которой легко наносить материал на место пайки. К некоторым недостаткам можно отнести быстрое испарение и потенциальную токсичность.
  6. СКФ. Спирто-канифольный флюс состоит из этилового спирта (60−80%) и сосновой канифоли (20−40%). Неактивный материал, который можно изготовить самостоятельно, добавив в спирт измельченную канифоль. Слабо коптит, удобен в нанесении. К недостатку относят быстрое высыхание по причине испарения спирта, поэтому хранить его следует в плотно закрытой таре.
  7. Оксидал. Применяется для чистки жала паяльника, а также пайки сильно окисленных и загрязненных медных проводов.

Вышеперечисленные материалы являются самыми доступными и популярными. Кроме них существуют специальные флюсы в виде гелей, но они обладают очень высокой стоимостью и вряд ли потребуются в любительском радиоделе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
