Газовая горелка своими руками

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Важнейшим условием является точное соблюдение правил пожарной безопасности, которое заключается в использовании только огнеупорные и жаростойкие материалы. Не помешает проверить, из чего сделаны стены вашей мастерской

С большой осторожностью относимся к разного рода гипсокартонным конструкциям

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С

Настоящий шамотный кирпич кремового цвета с мелкими порами в малых количествах, они намного тяжелее обычных керамических, вес одного шамотного кирпича больших габаритов достигает 5-ти кг. Самые подходящие марки шамота – ШБ, ША и ШПД.

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Виды

Горелки могут быть разных видов. Рассмотрим основные.

Атмосферные

Такие устройства стоят довольно дешево. Причина очевидна – их изготовление не слишком сложно в технологическом плане. Эксплуатация атмосферных горелок тоже проста. Всасывание воздуха происходит напрямую из окружающего пространства. Образование газовоздушной смеси не требует дополнительных усилий.

Наддувные

В этом варианте применяется вентилятор, который активно нагнетает воздух. Стабилизация давления (напора) воздуха позволяет компенсировать практически все негативные внешние факторы

Что немаловажно, исключен и «отрыв огня», который часто происходит у атмосферных горелок при существенном повышении давления

В пользу таких устройств свидетельствуют:

• стабильная эксплуатация при любых условиях;
• коэффициент полезного действия от 95% и более;
• довольно высокий уровень безопасности (определяемый конструктивным исполнением);
• почти полное сжигание горючего;
• широкий разброс достигаемых мощностей;
• отличный уровень автоматизации;
• возможность применения в печах и котлах самых разных конструкционных типов.

Стоит отметить, что наддувные горелки куда дороже атмосферных аналогов. Даже самые доступные модели такого рода стоят минимум в 4,5 раза больше. Однако основные технические достоинства полностью оправдывают такую плату. При работе горелки с наддувом может возникать различный по громкости шум. Справиться с этой проблемой помогут специальные защитные кожухи.

Такие модели примерно вдвое эффективнее по сравнению с традиционными факельными конструкциями. Некоторые люди даже берут керамические горелки туристического типа (для баллонов) и переделывают их под котел либо печь. Но поступать так можно только при полной уверенности в своих действиях.

Самостоятельная сборка изделия

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей

Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

Форсунка устройства

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

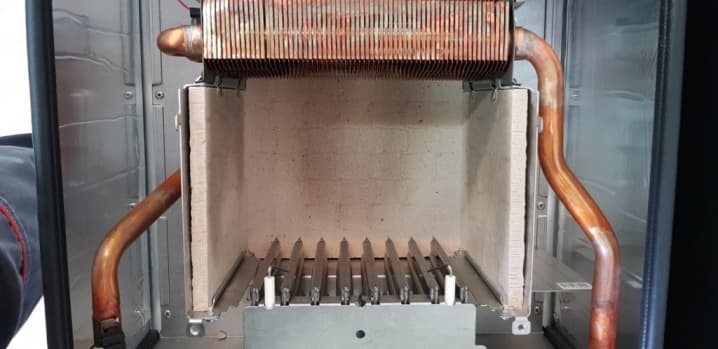

Переделка горелки от старой плиты

Сделать горелку для горна можно из устройства, применяемого в газовых плитах. Для этого достаточно лишь правильно рассчитать мощность по таким формулам:

• определяем мощность плиты (W), с которой снимается горелка (узнать ее можно из инструкции или данных на корпусе агрегата);
• умножаем W на КПД топлива (0,89-0,93), чтобы получить необходимую мощность для горна (W1);
• узнаем теплотворную способность газа (Q). Если применяется пропан, она составит 3600 кДж/м 3 ;
• вычисляем расход топлива: T = 3,6 × W1 / Q.

В этой статье я расскажу вам как сделать кузнечный горн, работающий на пропане.

Самодельный кузнечный горн можно использовать для ковки ножей, мечей, работ со стеклом или любой другой работы, требующей разогрева какой-либо вещи до очень высокой температуры.

Некоторые части мини горна сварены сварочным аппаратом, но если у вас нет навыков сварки, проявите смекалку – можно скрепить конструкцию болтами или спаять ее.

https://www.youtube.com/watch/KpYWRKZY81E

Предупреждение! Не начинайте делать горн в домашних условиях на пропановом топливе если у вас нет опыта работы с пропаном. Хотя пропан при правильном использовании не представляет угрозы, опасность все равно сохраняется. Горелка большая и взрыв может повредить ваше имущество и навредить вашему здоровью. Я вас предупредил и ответственности за ваши дальнейшие действия я не несу.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Рекомендуем: Как выбрать очиститель воздуха для квартиры: параметры устройств, ценовые категории и популярнфе фирмы

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

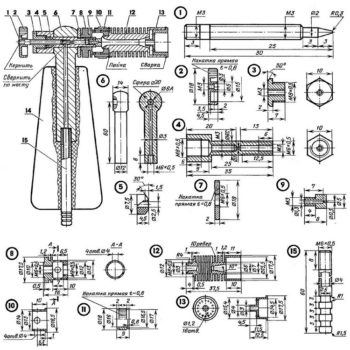

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Конструкция самодельной газовой горелки

• металлический корпус;
• редуктор;
• форсунка;
• регулятор подачи топлива;
• головка;
• узел для закрепления газового баллона.

Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров. Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.

Самодельная горелка для пайки медных труб

Настало время более подробно ознакомиться с устройством газового аппарата для пайки эжекционного типа, рассчитанной на работу с металлами в условиях высоких температур. Источником работы ручной газовой горелки выступает баллон, содержащий сжиженный газ. Подобное приспособление отличается высокой экономичностью, поскольку здесь имеется возможность настройки интенсивности подачи газа.

Как работает горелка для пайки медных труб

Газовая горелка ручного типа имеет довольно простую конструкцию, что в полной мере относится и к принципу ее работы. Поступление газа обеспечивает вентилируемый кран, расположенный на баллоне или шланг редуктора. По мере движения он поступает в подводящую трубку, находящуюся в основание горелки. Оказавшись там, газ идет в вертикальный канал стойки, откуда попадает в центральное отверстие жиклёра.

Далее газ начинает в ускоренном режиме поступать в жиклер, а затем, не теряя темпа, выходит из отверстия. После этого он направляется по каналу радиатора к рассеивателю. Этот процесс сопровождается подсасыванием из золотника воздуха, без которого невозможно обеспечить процесс горения. Попав в рассеиватель, смесь начинает разделяться на два потока: вспомогательный и основной.

Эжектор оснащен поворотной гильзой золотника, предусматривающей радиальные отверстия, за счет чего появляется возможность настраивать количество поступающего воздуха.

Разновидности газовых горелок

Чтобы газовая горелка для горна, сделанная своими руками, обеспечивала безупречную работу домашней кузницы, необходимо знать, какие виды устройств применяются в подобных конструкциях. Их всего несколько:

1. Надежные и весьма простые по своей конструкции осеструйные горелки. В них газ перемещается вдоль центральной оси, а поток воздуха движется по касательной к смесителю. Такой подход приводит к значительным потерям давления. Кроме того, воздух больше воздействует именно на обрабатываемый участок металла, из-за чего на его поверхности появляется окалина.
2. Инжекционные устройства. Как видно из названия, в них применяется инжектор, который обеспечивает самозасасывание газа. Сделать такую горелку своими руками можно, но вот для ее использования нужно иметь определенные навыки.
3. Вихревые устройства. Они весьма экономичны, а конструкция этих устройств минимизирует потери давления. Главный недостаток – очень сложная конструкция, из-за чего сделать горелку своими руками не представляется возможным.
4. Комбинированные устройства, в которых сочетается осеструйный и прямоточный принцип действия. Преимущества – возможность регулировать подачу смеси газа с воздухом, а также эффективное управление температурой нагрева металлической заготовки. Недостатки – большие габариты, не позволяющие использовать горелку для компактного горна в домашней кузнице, а также сложная конструкция.

Итак, самое простое решение для создания устройства своими руками – это осеструйная горелка. Приступая к ее изготовлению, помните о том, что она должна обеспечивать:

• безупречную работу даже при повышении уровня влажности во внутренней полости горна;
• безопасное возгорание газовоздушной смеси;
• устойчивое пламя, способное равномерно прогреть металлическую заготовку;
• защиту от так называемого обратного удара; он возникает при неожиданном изменении направления тяги; в результате смесь в горне взрывается, что может стать причиной серьезных травм или даже смертельного исхода;
• повышенная скорость струи газа при увеличенной ее ширине и небольшой высоте.

Горелка газовая: цена и характеристики некоторых популярных моделей

Газовоздушные горелки для кровли – самые безопасные инструменты. Они просты в применении, легки, способны создать пламя достаточно большой мощности. Современные производители предлагают модели, которые работают без кислорода:

• ГГ-2 – пропановая горелка для крыши. Это оптимальный вариант для мастеров, которые выполняют ремонтные работы собственноручно. Отличается приемлемой стоимостью;
• ГГ-2У – устройство, похожее на предыдущий вариант, но данная модель характеризуется укороченным вариантом газоподающего шланга для газовой горелки. Такое приспособление идеально подходит для выполнения работ в труднодоступных местах кровли, а также для проклейки стыков;

Перед покупкой горелки важно прочитать характеристики модели и проверить сертификаты качества

• ГГ-2С – модель, которая относится к профессиональным инструментам, работает на пропане. Главное преимущество приспособления заключается в том, что прибор можно использовать даже при сильном ветре. Устройство оснащено двумя вентилями и состоит из двух корпусов, благодаря чему проще управлять режимами работы устройства;
• ГГС1-1,7 – универсальная конструкция, которая, несмотря на небольшой размер и вес, характеризируется высокой степенью производительности. Устройство можно использовать лишь на ровных горизонтальных участках;
• ГГК-1 – эта горелка тяжелее предыдущих конструкций, оснащена очень прочным стаканом. Данная модель подходит для обжига старой краски, деревянных поверхностей, а также для выполнения гидроизоляционных работ. Топливо подается с помощью специального рычага.
• ГГС1-1,0 применяется для мелких работ незначительных объемов. Оптимально используется на крышах с большим углом наклона;
• ГГС1-0,5 употребляется при несущественных ремонтных работах. Характеризируется модель небольшим расходом топлива;
• ГГС4-1,0 состоит из четырех раструбов, благодаря которым выполняется одновременный прогрев всего рулона сразу. Применение такого варианта позволяет повысить производительность труда и сэкономить топливо;

Газовоздушные горелки для кровли считается самым безопасным инструментом

• ГВ-3 – пропановая горелка, предназначенная для сваривания и даже ручной пайки металла. Диаметр стакана составляет 5 см;
• ГВ-111Р используется для плавки битумных материалов, обжига слоя краски.
• ГВ-550 и ГВ-900 – очень удобные в применении конструкции, которые отличаются друг от друга лишь максимальной длиной пламени. Первая модель больше подойдет для выполнения задач в точках стыка кровли, а второй прибор позволяет проводить работу стоя в полный рост, так как длина факела доходит до 90 см;
• ГВ 500 используется для выполнения наплавляемых работ во время укладки кровельных материалов. Данная модель с легкостью расплавляет битум. Температура пламени газовой горелки ГВ 500 составляет 300 °С;
• ГВ-850 – горелка, имеющая особый вентиль, благодаря которому можно с высокой точностью регулировать количество подачи технического газа из баллона. Также здесь установлен рычаг, с помощью которого мастер корректирует длину факела. Данная газовая горелка работает не на чистом пропане, а на смеси, в составе которой содержится технический кислород. Цена газовой горелки для кровли ГВ-850 – 1700-2200 руб.

Как видим, выбор газовых горелок очень широк, а где купить горелку: в магазине или на сайте – зависит от желаний покупателей. Главное – прочитать характеристики модели и проверить сертификаты качества на изделие.

Газовые горелки просты в применении, легки, способны создать пламя достаточно большой мощности

Процесс изготовления своими руками

Чтобы сделать самодельное оборудование, нужно учесть некоторые нюансы:

Устройство на выходе дает температуру 1000 градусов

Поэтому при изготовлении используются тугоплавкие металлы.
Важное условие безопасной работы — это надежный кран. В случае аварии он должен быстро перекрыть поток воздуха.
Надежность узла подключения к газу.

Горелку газовую ручную для пайки своими руками можно изготовить в виде миниатюрного приспособления. Для изготовления такого мини-оборудования понадобятся материалы:

• латунные или медные трубки;
• брусок дерева;
• силикон или фторопласт в качестве уплотнительного материала.

Чертеж приспособления состоит из корпуса в виде трубы, заканчивающейся форсункой. С другой стороны устанавливается шланг для подачи газа. Форсунка оснащается рассекателем для регулировки пламени.

Газовая горелка для пайки своими руками изготавливается в следующем порядке:

• Для изготовления корпуса горелки используется латунь в виде куска трубки. Длина подбирается исходя из расчетов удобства работы.
• В качестве ручки используется отслужившее основание паяльника или же она изготавливается из бруска дерева. В осевой части сверлится отверстие под форсунку. Фиксируется она эпоксидной смолой.

• К трубке крепится кран с помощью силикона.
• С другой стороны трубка глушится и в ней проделывается отверстие 0,2- 0,3 мм. Для этого используются специальное сверло и патрон.
• После этого горелка зажимается в тисках и с помощью молотка отверстие расплющивается до 0,1 мм.
• Наждачной бумагой устраняются все заусенцы.

Рассекатель можно устроить из латунной трубки, которая больше диаметра горелки. Крепление ведется параллельно корпусу. Работать система будет по принципу туристического примуса. В месте, где из форсунки выходит газ, образуется разряжение и происходит засасывание воздуха.

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Как происходят сварочные работы газовой горелкой.

Особенности газовых горелок:

• Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
• Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
• Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
• Чаще всего используется пропан – это для вашей информации.
• По своей сути газовая горелка – это форсунка испарительного типа.
• Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.

Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Меры безопасности при использовании

Помните про взрывоопасность сжиженного углеводородного газа, в том числе пропан-бутановой смеси и прочих газовых смесей, применяемых в газовом оборудовании. Как при испытаниях, так и при дальнейшем использовании газовой горелки соблюдайте правила безопасности.

Не используйте газовую горелку на расстоянии, ближе 10 метров от газового баллона, это нарушает правила безопасности и может привести к взрыву и пожару

Не имеет значения, изготовлена горелка на заводе или сделана своими руками, при ее неправильной эксплуатации и при неправильном обращении с газовым баллоном возможны следующие негативные последствия:

• возникновение пожара;
• взрыв газового баллона;
• получение ожога.

Ожог можно получить не только от открытого пламени, но и при прикосновении к нагретым поверхностям. Чтобы минимизировать риски, газовый баллон установите строго в вертикальном положении на ровной поверхности, в хорошо освещенном месте, но не под прямыми солнечными лучами и не в проходе или дверном проеме.

Расстояние от баллона до открытого огня должно быть не меньше 10 метров, а от источников тепла – не меньше 1 метра. Берегите баллон от ударов и падений. Не присоединяйте к нему больше одной горелки.

Проверяйте редуктор поквартально, горелку – ежемесячно, а шланг – ежедневно.  Необходимость в ежедневной проверке шланга обусловлена его уязвимостью – даже небольшое механическое воздействие может привести к разрывам, появлению трещин, которые станут местом утечки газа, что должно быть исключено.

Риск утечки газа возрастает и при загрязнении форсунки и трубки поэтому необходимо прочищать их регулярно. Для осмотра и техобслуживания горелки, предварительно отсоедините ее от газового баллона.

При своевременном техобслуживании горелки ее пламя будет мощным и стабильным, что позволит выполнять сварку многих материалов при температуре около 1000 °C

Не отогревайте замерзший редуктор с помощью открытого огня. Работайте с горелкой на открытом воздухе или в хорошо вентилируемых помещениях. Отключайте электрическую сеть, если работаете рядом с электроприборами, не зажимайте и не перегибайте шланг, не обматывайте его вокруг пояса и т. п.

Закончив работу, обязательно закрутите вентиль баллона и наденьте на баллон защитный колпак.

Бензовоздушная горелка своими руками

Новоприобретение подобного оборудования подразумевает покупку отдельных рабочих частей и дальнейшую самостоятельную комплектацию их в единый агрегат. Однако, конструкция горелки довольно несложная, и при желании ее возможно соорудить собственноручно, сэкономив при этом определенную сумму денег.

Производство бензогорелки

При изготовлении бензиновой горелки своими руками чертеж содержит дальнейшие сборочные элементы: корпус, ручка, втулка, крючок, упор, трубка, резиновое кольцо, грелка и наполнитель.

Составной корпус бензогорелки производится из любого вида стали с помощью токарного станка. Одна сторона детали открыта, а другая прикрывается специальной пробкой с отверстием. Величина диаметра которого на 0,1 мм больше наружного диаметра трубки, это позволяет передвигать корпус устройства вдоль трубки, при этом сохраняя герметичность конструкции. Внутрь помещается кольцо, сделанное из железной сетки и шлаковаты, а из листовой стали производится втулка с крючком и упором.

Форсунка отверстием в 0,2 мм. находится на конце трубки, пропущенной внутрь корпуса. Для ее производства трубку запаивают твердым припоем марки ПМЦ-54 и проделывают отверстие с нужным диаметром.

Бензиновая горелка для пайки своими руками готова к работе.

Медно-цинковый припой

Изготовление самодельного медно-цинкового припоя для пайки не несет больших физических и финансовых затрат. Медь получают из нарезанной обожженной медной проволоки. Цинковый колпачок от обыкновенной гальванической батарейки прокаливают на огне и помещают в холодную воду и слабо-концентрированный раствор соляной кислоты. По окончании термообработки готовый цинк мелко нарезают ножницами.

Соблюдая пропорцию, кусочки цинка и меди засыпают бурой и помещают в тигель. Соединение металлов в припой осуществляется именно в горелке. Полученную заготовку охлаждают и в тисках выравнивают напильником, стружку подбирают и повторно мешают с бурой.

Мини

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

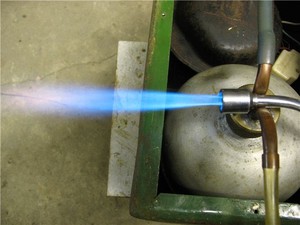

Горелка готова. Осталось подсоединить к ней газ и воздух .
