Газовая горелка для кузнечного горна своими руками

Разновидности газовых горелок

Атмосферная газовая горелка

Перед классификацией газовых горелок для котлов следует определиться с тем, что происходит внутри, а это:

  • прохождение горючего материала через горелку (в нашем случае газа),
  • добавление воздуха в это горючее.

Конструкция прибора должна сохранять устойчивость горения газо-воздушного состава.

По способу подачи воздуха в поток газа есть несколько видов горелок:

  1. атмосферные;
  2. с вентиляторами;
  3. диффузно-кинетические.

Также самодельная газовая горелка отличается по числу ступеней:

  1. Одна ступень. Прежде всего, это работа прибора со стабильной мощностью: температурные показатели воздуха в помещениях или теплового носителя поддерживаются на определённом уровне. Это заслуга розжига или выключения горелки в требующееся время. При этом отмечаются скачки температуры в рамках определенного спектра. Стоит отметить довольно скромный эксплуатационный срок такой горелки.
  2. Две ступени. Работа прибора – двухрежимная. При слабой нагрузке на отопительную сеть действует половинный режим, обеспечивая стабильную работу котла и меньший износ оборудования. Номинальный режим включается при больших нагрузках. Мощь прибора можно контролировать постепенно от нулевого значения до номинального. Поэтому газовое оборудование может трудиться беспрерывно и в оптимальном режиме в течение долгих лет.

Что касается характерных черт хорошей горелки, то это:тся КПД прибора, в воздух попадает оксид азота и угарный газ;

  • приличный эксплуатационный срок устройства;
  • простота конструкции;
  • лёгкость установки;
  • шум в пределах санитарных нормативов;
  • быстрая перенастройка с одного вида горючего на другой. Этот критерий касается комбинированных версий.

Атмосферные газовые горелки

Они подсасывают воздух, как струйный насос. То есть газ следует через эжектор, где вследствие высокой динамики снижается его давление. Воздух внедряется в поток газа из-за скачков давления.

Плюсы разновидностей:

  1. простая конструкция;
  2. компактные размеры;
  3. энергонезависимость;
  4. низкие шумы;
  5. привлекательные цены.

С такой горелкой котёл, действующий на твёрдом топливе, можно переоборудовать под работу на газе. Для этого нужно горелку вмонтировать в отдел зольника.

Внушительные объёмы воздуха струйным действием внедрить в поток газа нельзя. По этой причине атмосферные версии в котлах не отличаются большой мощностью. Их предел – 9 кВт (среднее значение).

Вентиляторные газовые горелки

В них за нагнетание воздуха отвечает вентилятор. Воздух внедряется в необходимых объёмах. Кислород подаётся принудительно. Поэтому:

  1. Нет ограничений по мощности. Благодаря вентилятору различные объёмы газового горючего можно снабдить необходимым количеством воздуха, чтобы обеспечить тотальное сгорание.
  2. Отдел сгорания (газовый) можно изолировать от котельной. Поступление воздуха в него идёт извне – по особому воздухопроводу. Так уменьшается угроза проникновения в дом газов от дыма.

В аналогах атмосферного типа закрытый отдел невозможен. Причина: естественная тяга не может справиться с воздушным сопротивлением в воздуховоде и обеспечить горелку нужными объёмами воздуха.

Котёл, имеющий закрытую газовую камеру, может работать и без установки отдельного воздуховода. Это обусловлено применением дымоходов коаксиального вида. В них для устранения дымовых газов устроена внутренняя труба. Для попадания нового воздуха имеется цилиндрический туннель. Он устроен между внешней и внутренней трубой.

Версии с принудительным внедрением воздуха могут настраиваться самостоятельно. Им требуются минимальные действия пользователя.

Минусы вентиляторных газовых горелок:

  1. высокие цены;
  2. мощные шумы при работе;
  3. зависимость от электричества – им нужны источники стабильного питания.

Диффузионно-кинетические горелки

Обычно они присутствуют в мощных промышленных обогревательных агрегатах. В них сочетаются основы предыдущих двух видов горелок.

Начальный набор инструментов, необходимых для ковки металла

Способ приданию металлу пластичных свойств за счёт нагрева известен человечеству с незапамятных времён. В отличие от т.н. «холодной ковки», при которой металл не подвергается нагреву, при ковке «горячей» (и, как считается, «настоящей») металл разогревают в горне.

За счёт пластичности разогретому металлу можно придать самые разнообразные формы, чем и пользуются мастера художественной ковки.

Помимо опыта, который нарабатывается годами, для ковки требуется соответствующий инструмент. Это могут быть специальные клещи, оправки, шаблоны для гнутья и т.д., но самыми главными «помощниками» кузнеца на протяжении многих веков остаются молот и наковальня.

Любой человек, который задумался о том, чтобы заняться кузнечным делом, сталкивается с необходимостью приобретения соответствующих инструментов. Качественная и тяжелая наковальня весом под 100 кг – удовольствие не из дешёвых.

Я свою наковальню купил на вес на вторчермете. По опыту работы могу сказать: что я не смог расплющить на рельсе, удалось на настоящей наковальне.

Вторчермет хоть и «золотое дно», но многое зависит от везения. У нас цена б/у наковальни приближается к стоимости новой. Хотя мне удалось таким образом обзавестись мощными тисками и наковальней весом около 30 кг. «Лицо» у неё, правда, помято, но это поправимо.

Итак, как быть, если ковать хочется, а семейный бюджет не позволяет таких трат? Тем более, если неизвестно, придётся ли дело по душе, или через несколько месяцев все дорогостояще оборудование станет пылиться в гараже.

В этом случае следует воспользоваться опытом участников FORUMHOUSE и обзавестись мини-кузницей, сделанной из материалов, что оказались под рукой. Тем более, что даже на таком – «дачном», варианте можно сделать массу разнообразных вещей, нужных в хозяйстве, и которых не купишь в магазине или на строительном рынке.

Хороших кузнецов мало и, как правило, они загружены заказами, а в хозяйстве часто нужны специфичные изделия, например, кованый гвоздь или какая-то «хитрая» заклёпка. Чтобы не ломать голову с поиском мастера и заказом, а также сэкономить, проще всё сделать самому. Ведь такие гвозди, как на фото ниже, просто так не купишь.

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

  • Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
  • Свод выполняется в виде арки, для удержания температуры.
  • Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
  • Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Схема печи на отработке:

Как сделать газовый горн своими руками

Основным требованием к конструкции является легкость и практичность. Благодаря этим качествам оборудование можно будет легко перемещать с места на место.

Для достижения требуемого результата газовый горн складывают из огнеупорных блоков — в их роли выступает либо огнеупорный кирпич, либо так называемый шамотный.

Процесс того, как сделать газовый горн, складывается из нескольких этапов:

  1. Подготавливаются огнеупорные блоки или кирпичи.
  2. Создается корпус горна — количество используемых деталей может варьироваться в зависимости от сложности и размеров выбранной конструкции.
  3. Обрабатывать корпус можно ножовкой или любым другим инструментом.
  4. Щелей между отдельными блоками или кирпичами быть не должно — все элементы должна прилегать максимально плотно друг к другу.
  5. Из половины кирпича или блока в передней части конструкции создается небольшой порог, позволяющий поддерживать в горне высокую температуру.
  6. В задней части прорезается небольшое отверстие прямоугольной формы, которое будет служить для вентиляции. Кроме того, такой вырез позволит работать с длинными металлическими заготовками.
  7. В боковой стене вырезается отверстие по диаметру газовой горелки.

Газовый горн после выполнения описанных манипуляций можно считать завершенным. Для его работы потребуется только газовая горелка и испытание всего устройства на практике.

Назначение кузнечного горна

Обработка металлических изделий требует их нагревания до изменения цвета и приобретения светло-оранжевого оттенка. Подобные изменения стали соответствуют температуре в 1000-1200оС. Доведенный до такого состояния металл легко подвергается деформациям под воздействием ударных инструментов.

Заготовка теряет свою пластичность по мере остывания, соответственно, ковать и придавать ей нужную форму становится сложнее. Прикладывание большей силы приводит к деформации металла, повышает его хрупкость. Поддержание температуры ковки позволяет избежать разрушения материала.

Обычная печь не способна дать температуру более 1000оС. Для таких целей используются печи с принудительной подачей воздушного потока.

Для разогрева металлических заготовок и поддержания нужной температуры используется кузнечный горн. Такое оборудование применяется не только для ковки, но и для расплавки и последующей заливки металла в форму, закалки инструментов, пайки с использованием меди и латуни.

Пара слов о самой подаче воздуха

Конечно, в эту трубу что-то должно загонять вкуснейший кислород, который раскалит угли в камере до адских температур. Можно использовать кузнечные меха. Такие, что использовали наши предки в кузницах. Но это не самый лучший вариант, нужна хотя бы пара мехов, чтобы получить необходимую температуру, и было бы неплохо иметь помощника, который будет без устали нажимать на меха. Намного продуктивнее использовать электрические воздуходувки. Например, турбина для надувки матрасов. Я использовал старый советский пылесос. У него даже можно перекрутить шланг с вдува на выдув, но он сломался. Пришлось скотчем прикрепить пакет с той стороны, откуда воздух выдувается.

Открытые горны

Открытый кузнечный газовый горн представляет собой вертикальные стойки с двух сторон от металлической ёмкости, которая устанавливается на пожароустойчивом основании. Роль основания могут выполнять:

  • бетонированный пол (площадка);
  • несколько огнеупорных уложенных в ряд кирпичей и т. п.

На стойки устанавливается газовая горелка, направленная соплом вниз. В большинстве случаев горны устанавливаются на металлическую подставку, у которой в нижней части имеется поддон для размещения подлежащих обработке заготовок.

Как сделать кузнечный горн?

Перед тем как сделать кузнечный горн своими руками, необходимо подготовить необходимые материалы и инструменты. Это позволит минимизировать временные затраты

Инструкция по созданию твердотопливного передвижного горна

Перед началом работ необходимо собрать следующие инструменты:

  • сварочный аппарат;
  • дрель;
  • напильник;
  • набор гаечных ключей;
  • шпатель;
  • рулетку;
  • уровень;
  • струбцину;
  • маркер;
  • болгарку.


Для изготовления кузнечного горна понадобится сварочный аппарат Подготовив чертеж кузнечного горна, нужно закупить материалы для его конструирования:

  • листовую сталь толщиной 2-3 мм (рекомендуется 09Г2С);
  • колёса поворотные 4 шт.;
  • профильные трубы квадратного сечения с толщиной стенок не менее 2 мм;
  • огнеупорный цемент;
  • воздушная улитка;
  • крепёжные элементы: болты и гайки;
  • труба из нержавейки по диаметру выходного отверстия улитки;
  • переходник.

Мобильный угольный кузнечный горн открытого типа пошагово изготавливается так:

  1. Берём стальной лист и размечаем маркером по размерам рабочего стола.
  2. Болгаркой вырезаем столешницу, кромки зачищаем напильником.
  3. Размечаем на вырезанном листе отверстие прямоугольной формы под жерло горна и болгаркой его прорезаем.
  4. Берём второй стальной лист и размечаем элементы деталей под трапецеидальное жерло горна.
  5. Вырезаем элементы жерла, а затем свариваем их в единую конструкцию.
  6. Привариваем жерло к рабочей поверхности стола в месте прорезанного отверстия.
  7. Переворачиваем конструкцию жерлом книзу, размечаем места под расположение стенок для расположения углей.
  8. Из стали вырезаем борта для рабочей поверхности стола.
  9. Выполняем приварку бортов так, чтобы не было по швам зазоров, а сам шов был прочным и сплошным, элементы конструкции точно центрируем.
  10. Для нижней части жерла вырезаем из стали стенки для подвода воздуховодов, а затем их привариваем.
  11. Изготавливаем для жерла съёмное дно, предназначенное для удаления золы.
  12. Прикрепляем к нему педаль при помощи рычагов.
  13. На стенке для подвода трубы с воздухом проделываем отверстие по диаметру трубы.
  14. Из стальных профильных труб вырезаем элементы и свариваем каркас под крепление рабочей поверхности.
  15. В нижней части каркаса привариваем планку для крепления улитки, а затем закрепляем её на болты.
  16. Подготавливаем трубу для воздуховода.
  17. Прикрепляем воздуховод к улитке и жерлу, при необходимости для усиления конструкции предусматриваем дополнительное крепление.
  18. К нижней части каркаса прикрепляем на болты поворотные колёса.
  19. Стыковочные швы промазываем огнеупорной шпаклёвкой.
  20. Формируем на рабочей поверхности горна огнеупорный слой на основе огнеупорного цементного раствора.

Кузнечный горн на угле необходимо испытать путём его прогрева до рабочей температур, но только после полного застывания цементного слоя.

Переносной

Следующая конструкция – переносной горн из… гусятницы. Конструкция ясна из рис. Футеровка – шамотный мергель в смеси с шамотным песком (молотым боем шамотных кирпичей, есть в продаже). Обжиг футеровки после сушки – по ходу работы.

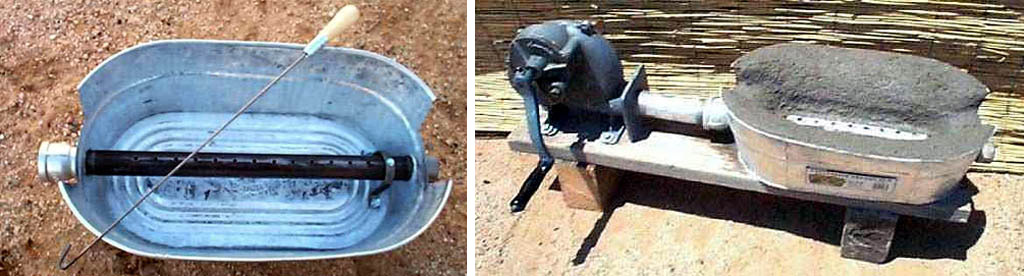

Переносной горн из гусятницы

Наддув не обязательно вентилятором от ручной сирены, как на рис. Можно использовать любой подходящий, см. далее, присоединив его металлогофром. Это, кстати говоря, сделает работу с длинномером удобнее. В таком случае на глухом конце воздуховода необходим воздушный дренаж вроде того, как для передвижного горна, о котором еще будет сказано.

Возможности горна из гусятницы пошире, чем у 6-кирпичного, т.к. рабочее пространство больше и открыто сверху. Но появляются и существенные недостатки:

  1. Неразборная конструкция: при прочистке фурмы (см. далее о стационарном горне) нагар падает вниз и засоряет перфорацию воздуховода, даже если ее отверстия ориентированы вбок или вниз. Для чистки приходится ломать футеровку.
  2. Работает только на коксе или древесном угле, т.к. стола с пространством для выжигания нет.
  3. Дорогая эксплуатация: расход карбона сравним с таковым угля в настоящих горнах.
  4. Невысокая рабочая температура, до 900 градусов, т.к. не обожженная толком футеровка при большей трескается.

О кавалерии и швейных машинах

Кавалерийский горн

Когда-то каждый эскадрон кавалерии всех армий мира имел на хозяйстве переносной горн с ножным приводом от кривошипно-шатунного механизма для ковки подков и подковных гвоздей. Его так и называли кавалерийским, см. рис. Если говорить об энергонезависимых горнах, то это куда удобнее, чем вентилятор от сирены: обе руки свободны. Да еще смекалистые конники приучали лошадей давить на педаль копытом.

Ныне кавалерийский горн можно увидеть разве что в музее РККА. Но – проявим и мы смекалку – старые швейные машинки с ножным приводом еще эксплуатируются и продаются. А это – тот же кривошип с ведущим шкивом подходящего диаметра и прочная станина для стола. Плюс колесики, на которых горн катать можно.

Устройство кузнечных мехов

Какой нужен вентилятор?

Ниже мы перейдем к конструкциям уже вполне функциональным, для которых требуется полноценное дутье. И электричество для вентилятора найдется везде. Но какой нужен вентилятор для горна? Когда-то горны поддували мехами; кому любопытно, как кузнечные мехи устроены, см. рис. справа.

Что касается производительности, то для стационарного горна на коксе вполне хватит 200-250 л/мин. Т.е., мощность мотора вентилятора достаточна от 80-100 Вт.

Существенно важнее то, что нам нужно протолкнуть воздух сквозь довольно плотную массу спекшегося топлива

Поэтому при выборе вентилятора прежде всего нужно обратить внимание на создаваемое им давление при нулевой производительности, т. наз

предельное давление. Смысл этого параметра прост: предельное давление вентилятор создаст, нагоняя воздух в замкнутую полость.

Для горна нужно предельное давление от 220-230 мм. рт. ст., что соответствует примерно 0,3 ати. Осевые вентиляторы (крыльчатки) такое создают только промышленные, типа ВН-2 или его аналогов. Бытовые вытяжные и промышленные охлаждающие по предельному давлению вообще не нормируются и, как правило, нужного не создают.

Кроме того, нагоняют они воздух до предельного давления медленно, за минуты, а при тонких ковочно-кузнечных работах дутье нужно менять за секунды. Ставить ресивер бесполезно: при открывании вентиля воздух в нем расширится по адиабате, что при 0,3 ати даст только пшик.

Итого вывод: для наддува горна нужен центробежный вентилятор-улитка. Спецификацию можно и не смотреть, нужное предельное давление даст любой центробежный вентилятор по самому принципу своего действия. Лучше всего брать улитки от систем радиационной защиты военной техники, у них и производительность высокая. Правда, питание – 12, 24 или 27 В постоянного тока, так что понадобятся трансформатор и выпрямитель соответствующей мощности.

Отлично подойдет любой старый бытовой пылесос, но тут нужно учесть, что его мощность почти всегда будет избыточна. Уменьшать ее ЛАТРом или тиристорным регулятором не следует: мотор будет работать в тяжелом режиме чрезмерного скольжения ротора и ресурс и так подызношенного старика окажется невелик. Лучше всего в фурме сделать широкий воздушный дренаж, как в далее описанном стационарном горне.

Инструменты и материалы

Инструменты:

Минимальный набор:

  • Кислородно-ацетиленовая горелка.
  • Дрель со сверлом по бетону.

Стандартный набор:

  • Ножовка.
  • Сварочный аппарат.
  • Дрель со сверлом по бетону.
  • Газовый резак (плазменный резак).
  • Рулетка.
  • Материалы.

Для максимальной гибкости и эффективного использования материалов, я удержусь от указания точных размеров, чтобы вам проще было использовать то, что у вас есть под рукой.

  • Огнеупорный кирпич (при размере 3,8 х 12,7 х 24,1 см мне понадобилось 11 штук).
  • Металлический уголок для рамы (у меня был 3,8 х 6,3 х 0,6 см).
  • Металлическая пластина для дна и верхней части.
  • Металлические трубы для ножек (я использовал профильную трубу 3 х 0,3 см).
  • Пропановая горелка.

Изготовление горелки газового кузнечного горна своими руками

Рассмотрим технологию изготовления газовой горелки для кузнечного горна, предназначенную для пропана. Выберем такую конструкцию, все детали которой предельно просты и не требуют высокой квалификации при их изготовлении.

Конструкция газовой горелки представлена на рисунке.

Конструкция газовой горелки.

Обозначения на рисунке пропановой горелки в сборе:

1. Шланг;

2. Газовый вентиль;

3. Трубка подачи газа (диаметром 6 мм);

4. Винт-зажим М4;

5. Вкладыш;

6. Ниппель (от примуса);

7. Четыре отверстия воздухозаборника диаметром 4 мм;

8. Трубка насадки.

Рассмотрим конструкцию узлов горелки.

Это интересно: Элементы художественной холодной ковки — фото, видео, эскизы

Жидкостные устройства

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Особенности работы с горном

Чтобы не сталкиваться с трудностями при работе с самодельным нагревательным оборудованием, нужно учитывать ряд особенностей:

  1. Всегда очищать колосник, емкость для пепла от отходов, образовавшихся после работы.
  2. Разжигать уголь, используя ветошь. Её нужно заранее промочить легковоспламеняющейся жидкостью.
  3. Топливо досыпать небольшими порциями при прогорании основной партии.
  4. Когда топливо прогорает, нужно включать подачу воздуха на максимум.
  5. Корка, образующаяся на поверхности угля, свидетельствует о том, что можно начинать процедуру нагрева заготовки.
  6. Дополнительная вытяжка, установленная над оборудованием, увеличивает тягу.
  7. Дальнейшую обработку после нагревания проводят с помощью кузнечного молота на наковальне. Молоток должен весить не более 1000 грамм.

Уголь и кокс можно купить в специализированных магазинах. Они позволяют добиться оптимальных температур ковки за короткий промежуток времени.

Горн для ковки должен быть в любой кузнечной мастерской. С его помощью разогреваются металлические заготовки. Чтобы не тратить деньги на покупную модель, можно собрать оборудование самостоятельно. Для этого нужно составить чертёж, подготовить материалы, собрать их воедино. Провести проверку, выявить недочёты, исправить ошибки.

Горелка газовая: цена и характеристики некоторых популярных моделей

Газовоздушные горелки для кровли – самые безопасные инструменты. Они просты в применении, легки, способны создать пламя достаточно большой мощности. Современные производители предлагают модели, которые работают без кислорода:

  • ГГ-2 – пропановая горелка для крыши. Это оптимальный вариант для мастеров, которые выполняют ремонтные работы собственноручно. Отличается приемлемой стоимостью;
  • ГГ-2У – устройство, похожее на предыдущий вариант, но данная модель характеризуется укороченным вариантом газоподающего шланга для газовой горелки. Такое приспособление идеально подходит для выполнения работ в труднодоступных местах кровли, а также для проклейки стыков;

Перед покупкой горелки важно прочитать характеристики модели и проверить сертификаты качества

  • ГГ-2С – модель, которая относится к профессиональным инструментам, работает на пропане. Главное преимущество приспособления заключается в том, что прибор можно использовать даже при сильном ветре. Устройство оснащено двумя вентилями и состоит из двух корпусов, благодаря чему проще управлять режимами работы устройства;
  • ГГС1-1,7 – универсальная конструкция, которая, несмотря на небольшой размер и вес, характеризируется высокой степенью производительности. Устройство можно использовать лишь на ровных горизонтальных участках;
  • ГГК-1 – эта горелка тяжелее предыдущих конструкций, оснащена очень прочным стаканом. Данная модель подходит для обжига старой краски, деревянных поверхностей, а также для выполнения гидроизоляционных работ. Топливо подается с помощью специального рычага.
  • ГГС1-1,0 применяется для мелких работ незначительных объемов. Оптимально используется на крышах с большим углом наклона;
  • ГГС1-0,5 употребляется при несущественных ремонтных работах. Характеризируется модель небольшим расходом топлива;
  • ГГС4-1,0 состоит из четырех раструбов, благодаря которым выполняется одновременный прогрев всего рулона сразу. Применение такого варианта позволяет повысить производительность труда и сэкономить топливо;

Газовоздушные горелки для кровли считается самым безопасным инструментом

  • ГВ-3 – пропановая горелка, предназначенная для сваривания и даже ручной пайки металла. Диаметр стакана составляет 5 см;
  • ГВ-111Р используется для плавки битумных материалов, обжига слоя краски.
  • ГВ-550 и ГВ-900 – очень удобные в применении конструкции, которые отличаются друг от друга лишь максимальной длиной пламени. Первая модель больше подойдет для выполнения задач в точках стыка кровли, а второй прибор позволяет проводить работу стоя в полный рост, так как длина факела доходит до 90 см;
  • ГВ 500 используется для выполнения наплавляемых работ во время укладки кровельных материалов. Данная модель с легкостью расплавляет битум. Температура пламени газовой горелки ГВ 500 составляет 300 °С;
  • ГВ-850 – горелка, имеющая особый вентиль, благодаря которому можно с высокой точностью регулировать количество подачи технического газа из баллона. Также здесь установлен рычаг, с помощью которого мастер корректирует длину факела. Данная газовая горелка работает не на чистом пропане, а на смеси, в составе которой содержится технический кислород. Цена газовой горелки для кровли ГВ-850 – 1700-2200 руб.

Как видим, выбор газовых горелок очень широк, а где купить горелку: в магазине или на сайте – зависит от желаний покупателей. Главное – прочитать характеристики модели и проверить сертификаты качества на изделие.

Газовые горелки просты в применении, легки, способны создать пламя достаточно большой мощности

Горны, работающие на угле

Конструкция нагревательного устройства рассматриваемого типа включает в себя:

  1. Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
  2. Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
  3. Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
  4. Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
  5. Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
  6. Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
  7. Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
  8. Дымохода, через который производится удаление продуктов сгорания топлива.
  9. Емкостей под хранение угля и различного кузнечного инструмента.

Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

  • Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
  • Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
  • На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
  • Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
  • После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
  • Открывается кран подачи воздуха, и устанавливается в среднем положении;
  • По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

  • Цвета тёмной вишни – 700…750 0 С;
  • Вишнёво-красный – 750…800 0 С;
  • Красный – 800…850 0 С;
  • Светло-красный – 850…900 0 С;
  • Оранжевый – 900…1050 0 С;
  • Тёмно-жёлтый – 1050…1150 0 С;
  • Светло-жёлтый – 1150…1250 0 С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

Конструкция и предназначение устройства

Первый кузнечный горн своими руками был изобретен еще древними халибами. В наше время существует несколько вариантов конструкций этого устройства. При их классификации ориентируются на такие факторы горнов:

  1. Топливо, которое используется для розжига (уголь, газ, кокс, мазут).
  2. Конструкция горна.
  3. Размеры устройства.
  4. Цель, с которой предполагается его использование (нагрев под ковку, термообработка заготовки).

В качестве топлива может использоваться мазут, газ или уголь. Как правило, чаще всего применяется уголь. Этот вариант топлива отличается безопасностью и невысокой стоимостью. Что касается мазута или кокса, эти виды топлива относятся к дорогостоящим, а также загрязняющим окружающую среду.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

  1. уголок
  2. проф-труба
  3. листовой металл 2 мм
  4. огнеупорный кирпич
  5. газовая горелка
  6. баллон с газом (ПРОПАН)

Инструменты

  1. сварочный инвертор
  2. дрель
  3. УШМ (болгарка)
  4. линейка и маркер
  5. молоток
  6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол.

Сгибаем.

Получилось основание для укладки огнеупорного кирпича.

Нижнюю часть завариваем листовым металлом 2 мм.

Выкладываем огнеупорный кирпич.

Привариваем ножки из про-трубы.

Затем необходимо сделать отверстие в основании под установку сопла газовой горелки.

Сверлим отверстия в кирпиче.

Так же нужно прожечь отверстие в металле.

Устанавливаем горелку.

Затем навариваем уголки по углам и делаем стенки с крышей.

Верхнюю часть гона следует покрыть металлом 2 мм.

Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна.

Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож.

Спасибо за внимание. Tweet. Tweet

Tweet

18 Поделились

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
