Гидравлические трубогибы

Какие трубогибы бывают

Сгибатели для профильных и круглых труб принято делить на несколько разновидностей по принципу действия:

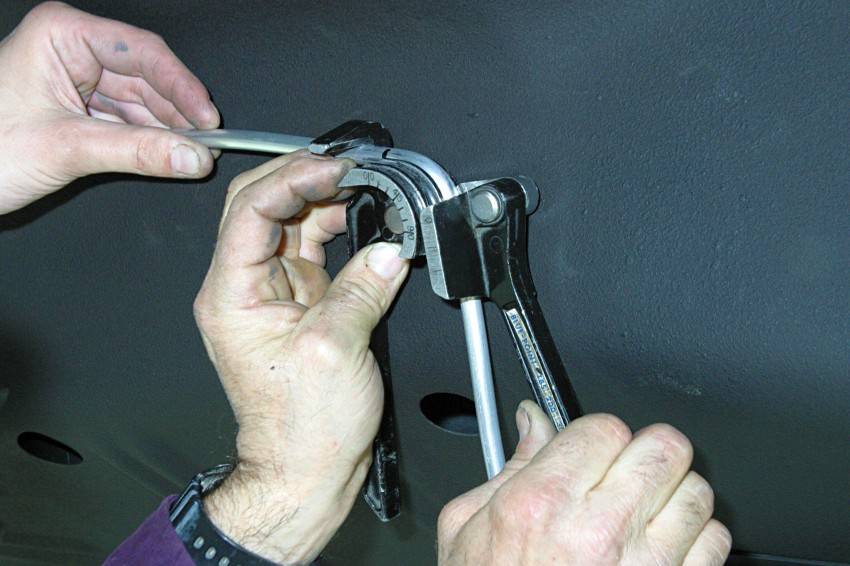

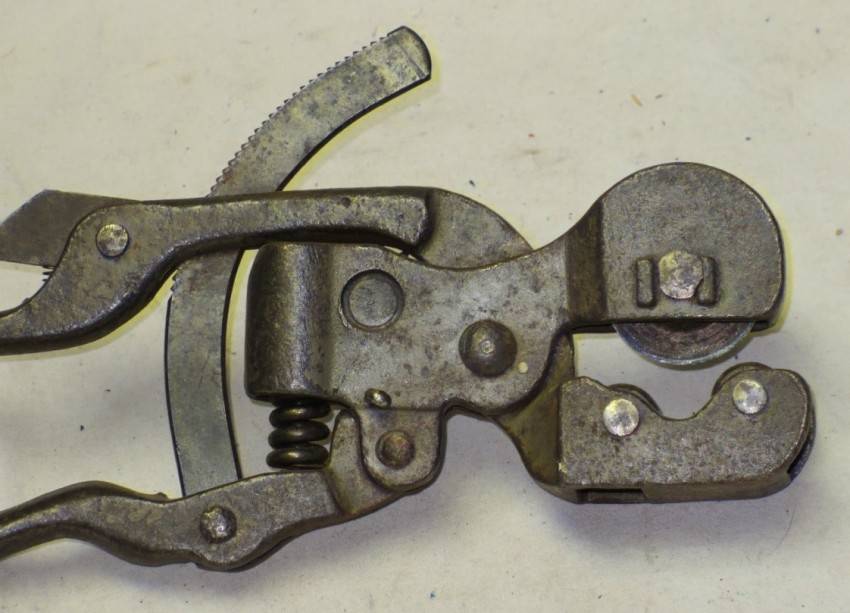

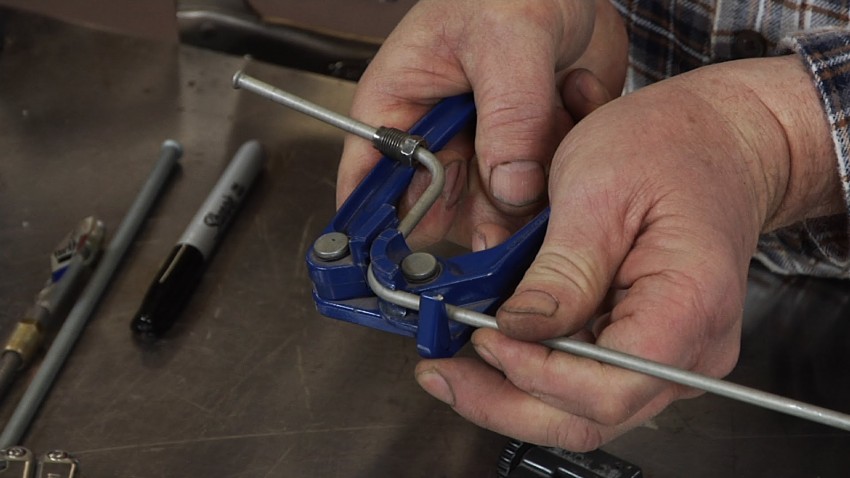

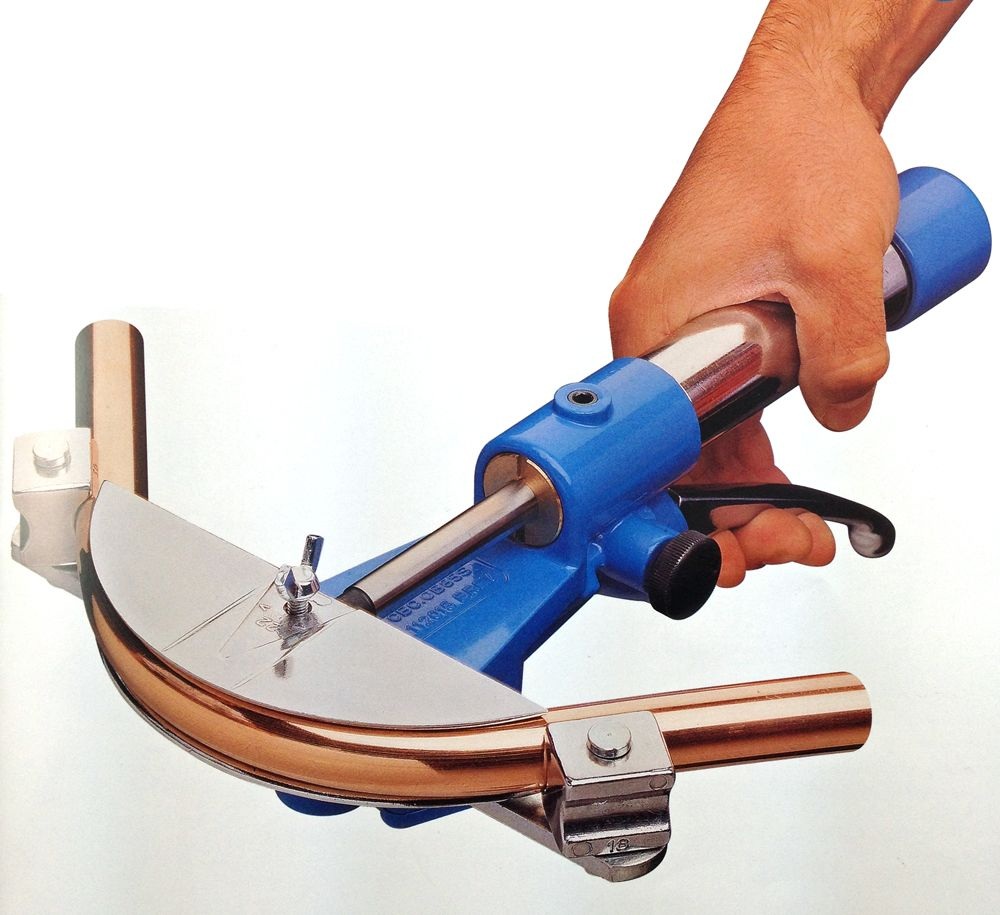

  1. Ручные, или механические. В таких конструкциях пользователь сам устанавливает нужный угол изгиба, а потом прокатывает трубу через валики для придания формы. К преимуществам трубогибов относят дешевизну и компактность.

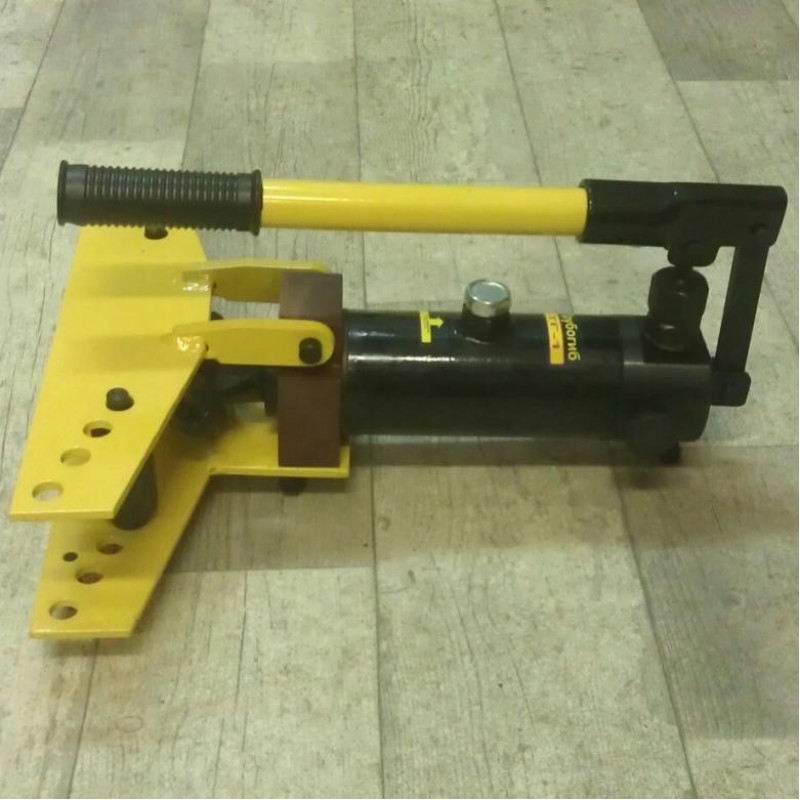

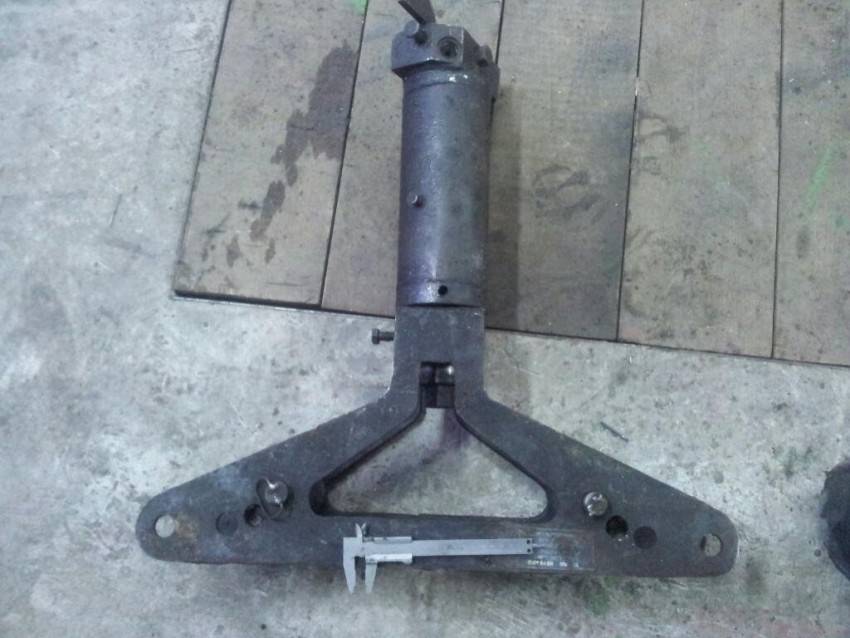

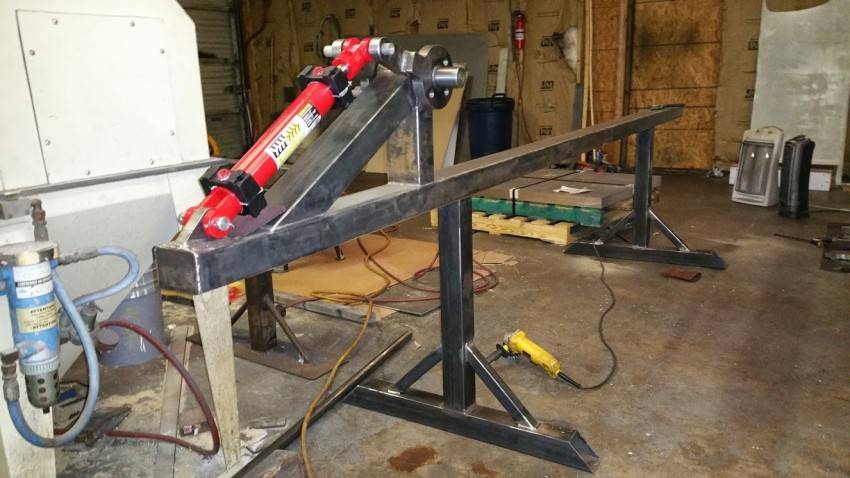

  2. Гидравлические. Сравнение трубогибов показывает, что такие модели более совершенны, поскольку работают быстрее, способны изгибать стальные заготовки со стенками до 4 мм, и при этом пользоваться ими довольно легко. Принцип действия гидравлического привода такой же, как у автомобильного домкрата.
  3. Электрические. Модели оснащены редуктором или гидравликой, но в действие в любом случае приходят при запуске электропривода. От пользователя не требуется прикладывать каких-либо усилий для сгиба профильной трубы.

Для частных нужд выбирают чаще всего ручные и гидравлические трубогибы. Они обладают оптимальным соотношением цены и возможностей.

Фото трубогиба своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Популярное трубогибочное оборудование

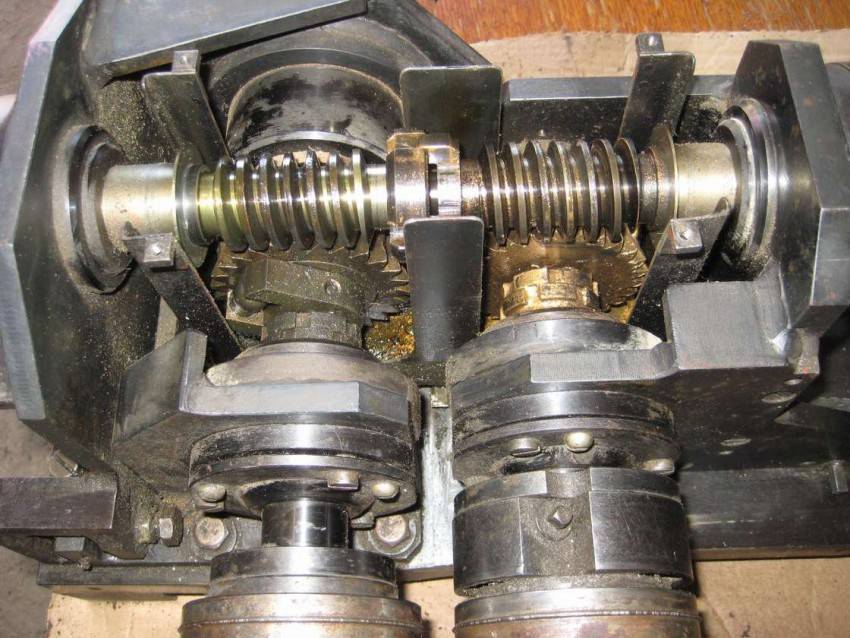

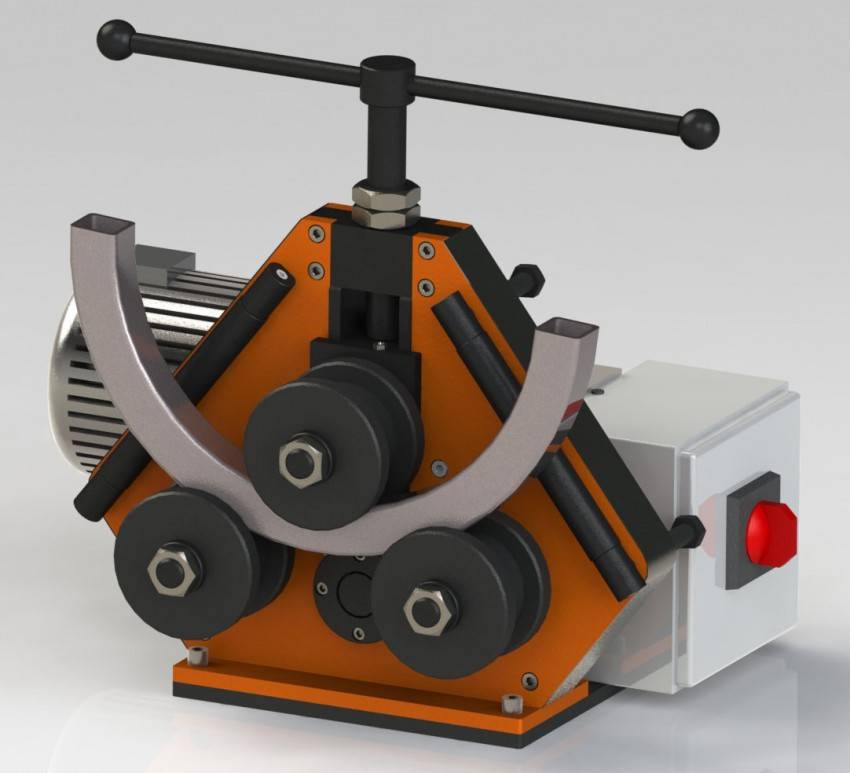

Роликовые трубогибы

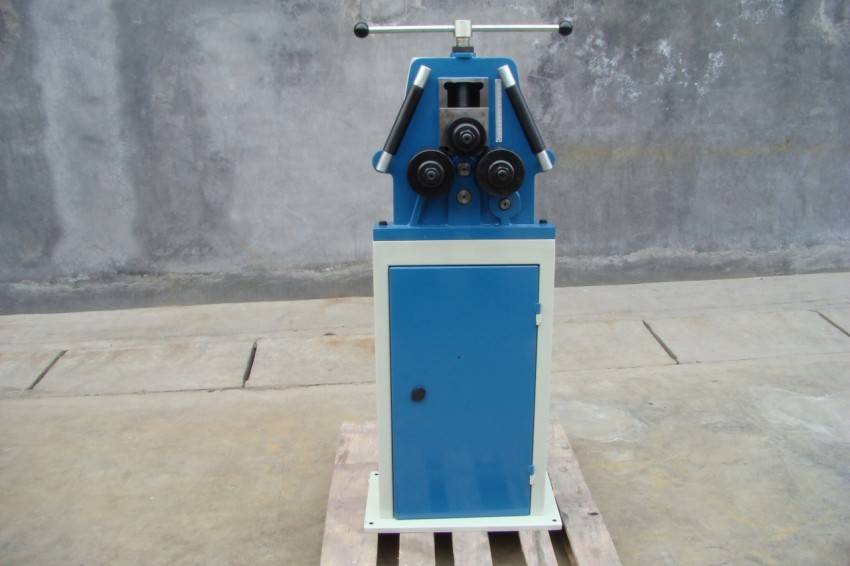

Компания «Мегаполис» предлагает Вашему вниманию роликовые трубогибы Profline. Буквально каждая модель роликового трубогиба Profline (а этот производитель выпускает широкий модельный ряд трехроликовых гибочных станков с различными рабочими характеристиками и наборами функций) может служить эталоном качества и надежности валкового гибочного оборудования в своем ценовом классе.

Megapolis является официальным представителем Profline в Украине и может предложить Вам гидравлическое оборудование этой марки по самым привлекательным ценам.

Дорновые трубогибы

Дорновые трубогибы в полуавтоматическом режиме выполняют операцию гибки, движение дорна вперед или назад, зажим трубы в патроне каретки. Все остальные операции полуавтоматические дорновые трубогибы предполагают выполнять вручную.

Трубогибы дорновые автоматические имеют следующие основные параметры в их оценке: техническая возможность трубогиба изготавливать изделия в автоматическом режиме и, безусловно, степень удобства работы на станке для оператора, ведь от нее во многом зависит производительность станка и процент брака на выходе.

Трубогиб дорновый автоматический выполняет все операции гибки, подачи и поворота трубы в пространстве по заданной программе. Это значит, что для изготовления продуктов, процесс производства которых уже был когда-то запрограммирован, достаточно лишь выбрать программу из памяти компьютера и запустить вновь. Производительность автоматических трубогибочных станков намного выше, чем полуавтоматических. Кроме того, существенно снижен фактор риска для жизни и здоровья работников, а также возможность ошибки по вине человека. Поэтому все больше заказчиков в Украине останавливают свой выбор именно на автоматических трубогибочных станках.

В обоих случаях дорн для гибки труб должен быть выбран исключительно правильно, ведь именно от него в значительной степени зависит качество гибки.

Современный автоматический трубогиб с дорном — высокотехнологичное оборудование, отличающееся функциональностью, надежностью, высоким качеством обработки материалов. Это отличное решение для оснащения Вашего предприятия. Основные достоинства дорновых автоматов и полуавтоматов:

  • удобство в эксплуатации;
  • отличное качество выпускаемых изделий;
  • стабильность и надежность.

Бездорновые трубогибы

Бездорновые трубогибочные машины – оптимальный выбор для работы с толстостенными трубами и другими металлопрокатными изделиями. Относительно низкая стоимость позволяет применять их не только на крупных производствах, но и в небольших мастерских. Микропроцессорное управление и возможность программирования обеспечивают повторяемость и стабильность качества выпускаемой продукции. В современных бездорновых станках применяются только самые качественные материалы и комплектующие, что обеспечивает простоту обслуживания и длительный срок эксплуатации без ремонта. В продаже есть мощные машины способные работать с трубами с диаметром до 130мм.

Гибочные станки без использования дорна идеально подходят для гибки арматуры, прутка и труб различных сечений. Ручные гидравлические трубогибы при минимальных затратах позволяют решить задачи по работе с металлопластиковыми трубами.

Гидравлический трубогиб позволит значительно увеличить Ваши возможности, мощный домкрат максимально усиливает воздействие на трубу в месте сгиба. Используя гидравлический трубогиб для металлопластиковых труб, Вы получите ровный изгиб трубы. Гидравлический трубогиб для металлопластиковых труб, который предлагает компания Megapolis, незаменим, если Вам нужна надежность и долговечность.

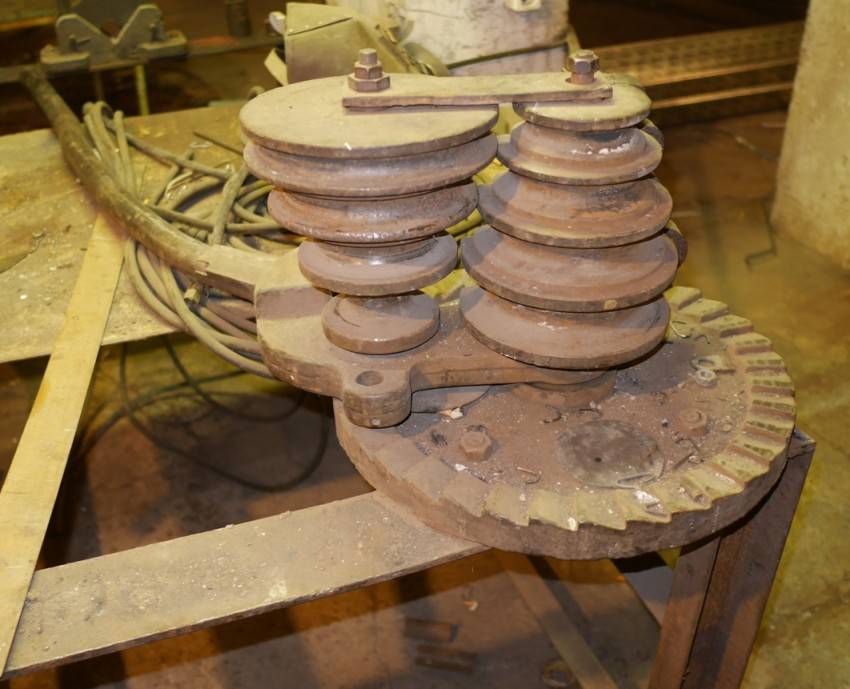

Изготовление намоточного трубогиба

Принцип действия такого трубогиба аналогичен предыдущему, но вместо поворотного ролика изгиб заготовки производит перемещающийся упор, который скользит по горизонтальным направляющим.

Намоточный трубогиб содержит:

  1. Профилированный сектор, угол которого определяет максимально допустимый угол изгиба.
  2. Короткую вертикальную ось, имеющую возможность свободно вращаться в шарикоподшипниковом узле.
  3. Два смежно расположенных ролика, образующие подвижный упор.
  4. Односторонние направляющие.
  5. Ограничитель хода упора, который исключает его самопроизвольное смещение во время работы.
  6. Предохранительную вилку, которая охватывает профилированный сектор, повышая точность позиционирования заготовки.

Конструктивно устройство более сложно, однако позволяет производить деформирование в условиях ограниченного пространства, а изменение угла не сменой роликов, а простой регулировкой исходного положения прижимного устройства. Такой трубогиб возможен с гидравлическим или электрическим вариантом привода.

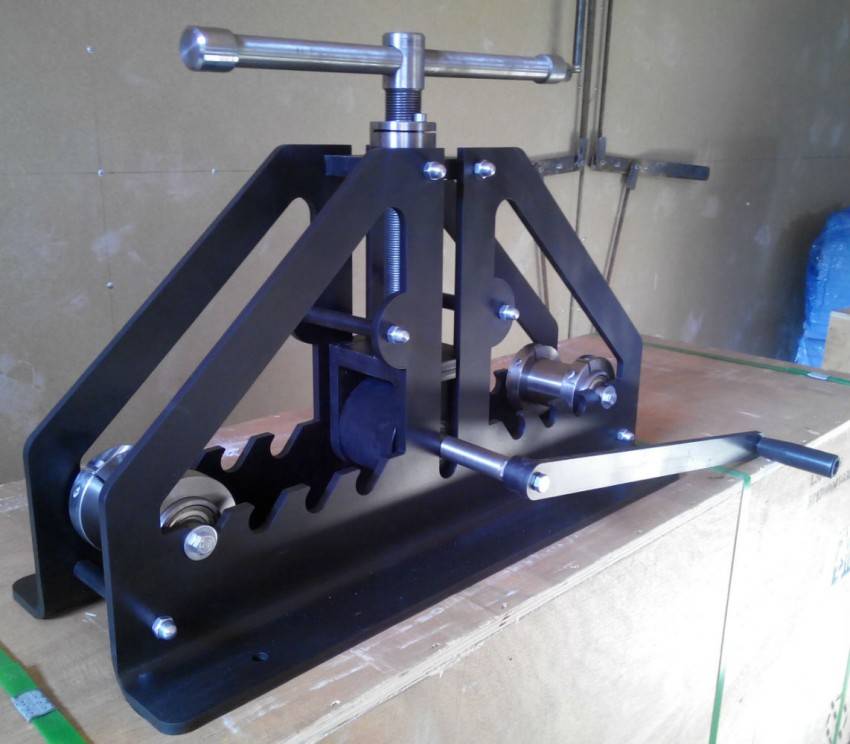

Как самостоятельно изготовить профилегиб

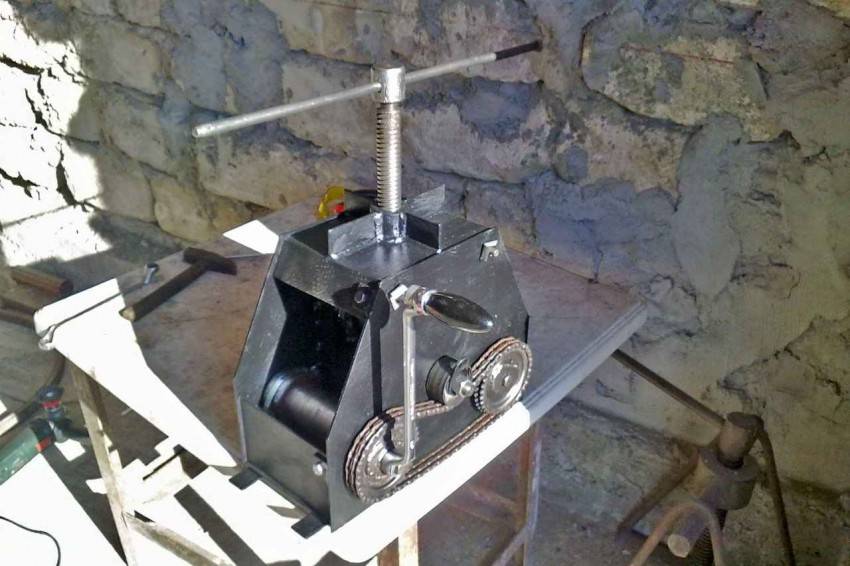

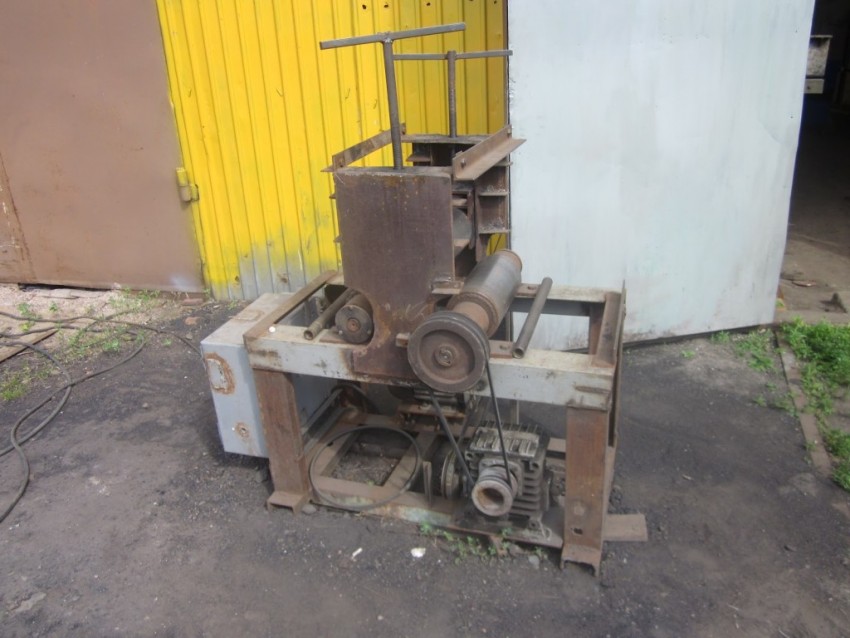

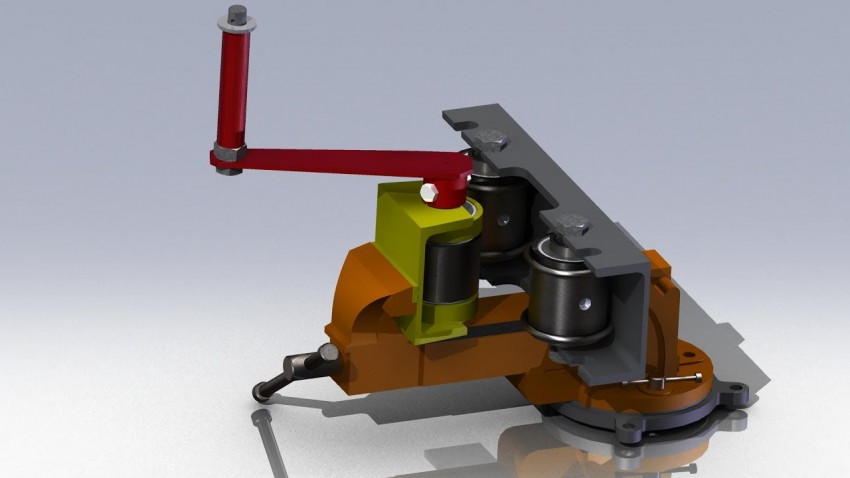

Чтобы сделать профилегибочный станок своими руками, надо придерживаться следующей последовательности действий.

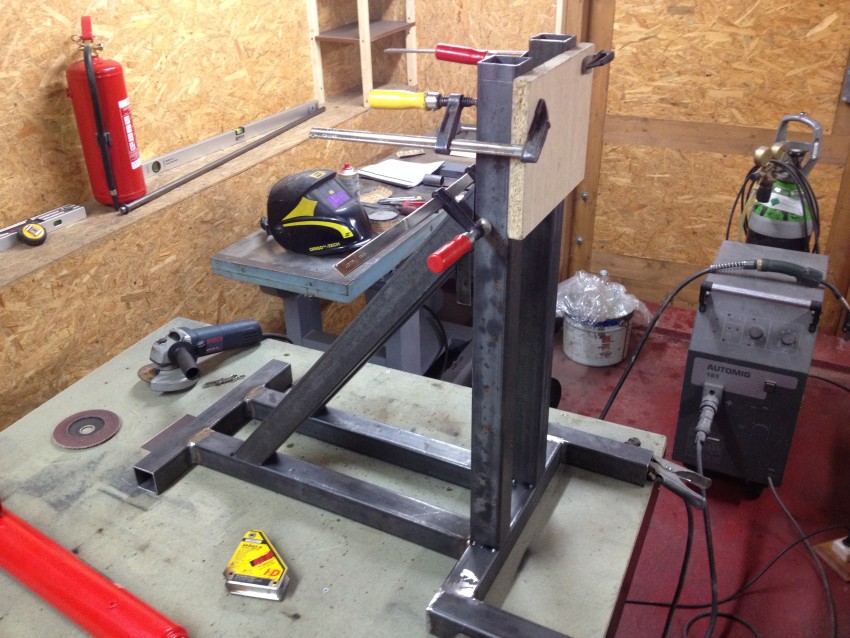

В первую очередь изготавливается основание или станина, для чего можно использовать трубы большого диаметра или стальные швеллеры.
Серьезное внимание следует уделить изготовлению вертикальной опоры станка, материалом для которой может послужить профиль П-образного сечения. Именно в верхней части такой опоры, которая должна отличаться высокой надежностью, устанавливается деформирующий трубу узел – вальцовый механизм

Для монтажа вертикальной опоры, нижняя часть которой надежно фиксируется под станиной, вам потребуется струбцина соответствующего размера. При таком способе крепления вертикальной опоры деформационное усилие, оказываемое на изгибаемую профильную трубу, будет равномерно распределяться по двум подающим вальцам.

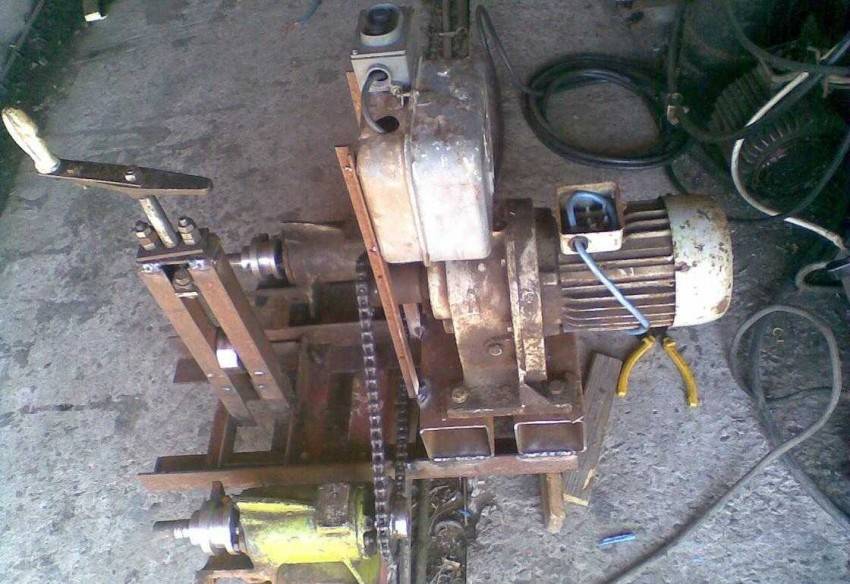

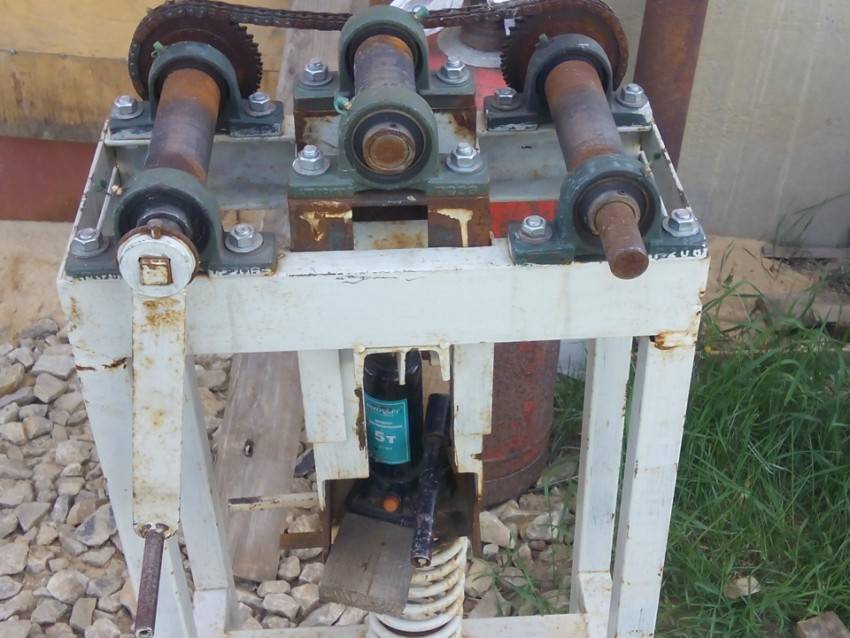

Чтобы привести во вращение подающие вальцы, используют цепную передачу, которую можно собрать, используя для этого цепь и звездочки от старого велосипеда. Звездочки, которые по своим геометрическим параметрам должны строго соответствовать характеристикам используемой цепи, фиксируются на подающем и ведомом валах. При монтаже цепного механизма подачи для вашего самодельного станка следует обеспечить хорошее натяжение цепи и только после этого приступать к фиксации рукоятки подающего механизма. Естественно, что приводной механизм вашего станка для вальцевания профтруб должен обеспечивать легкое вращение подающего и ведомого валов.

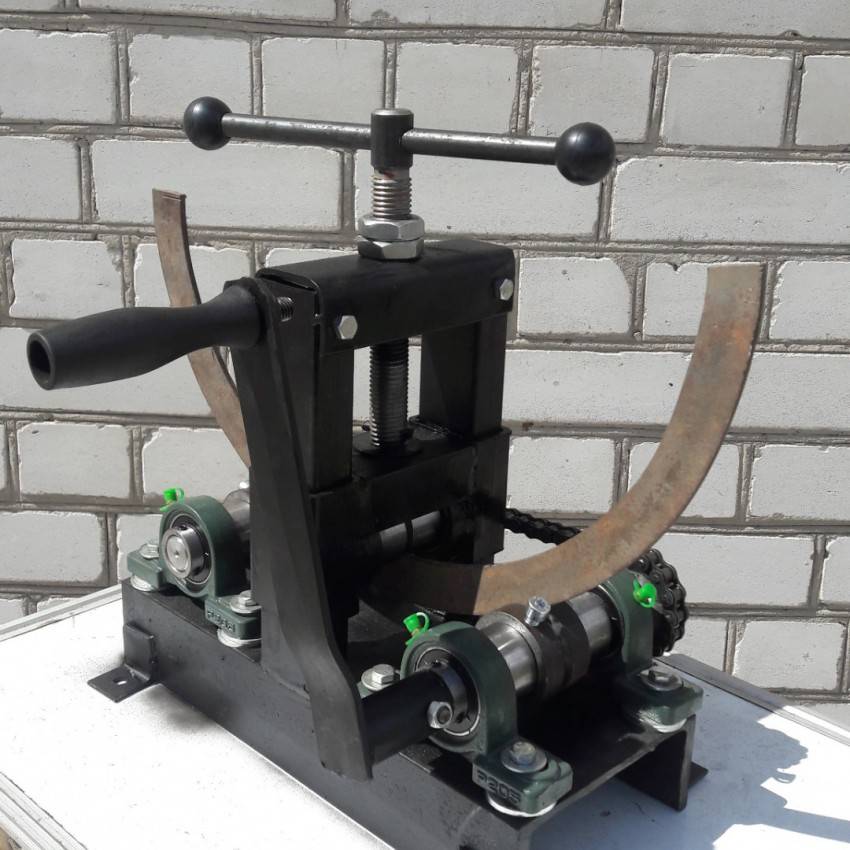

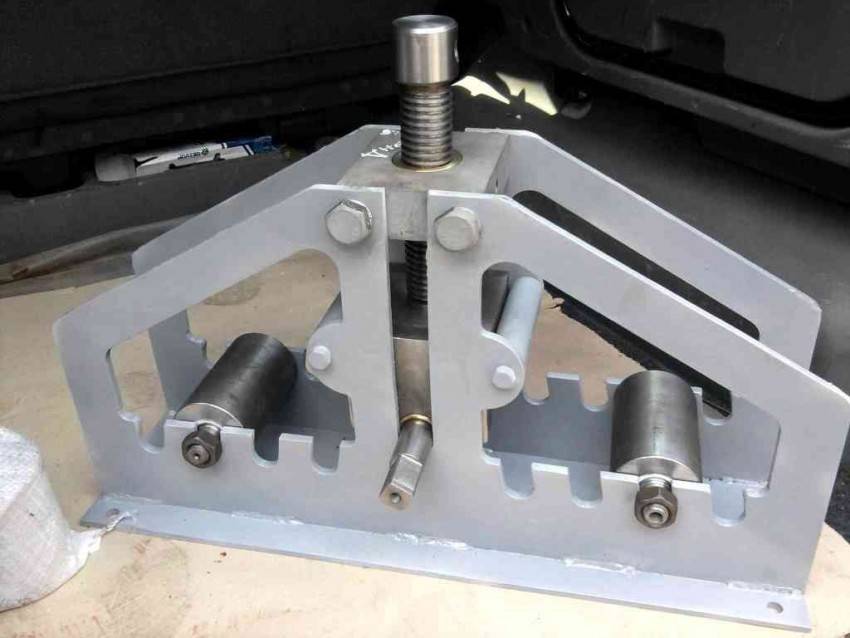

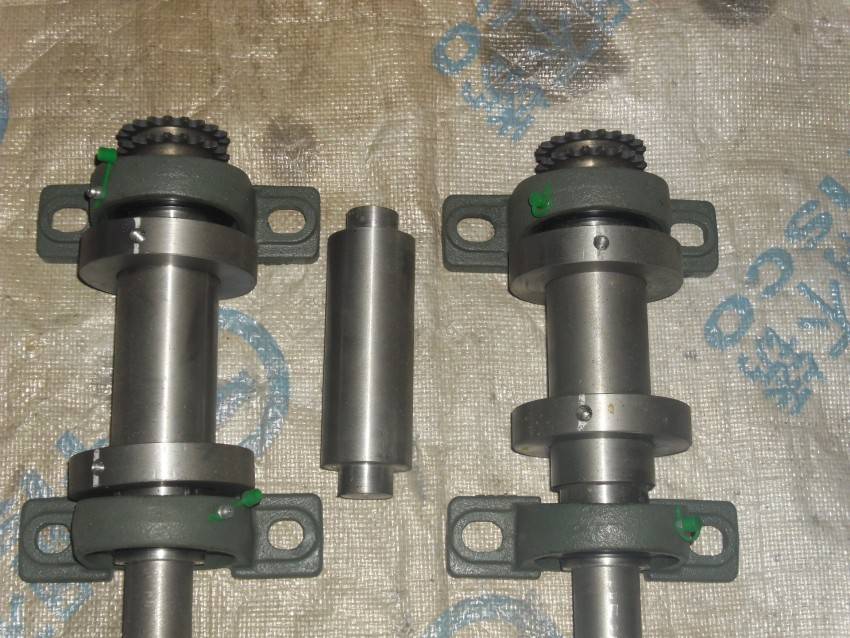

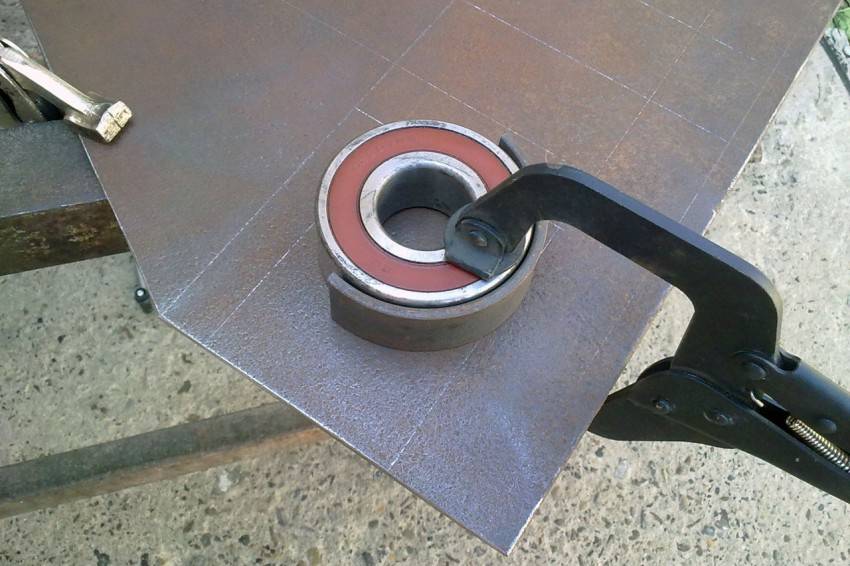

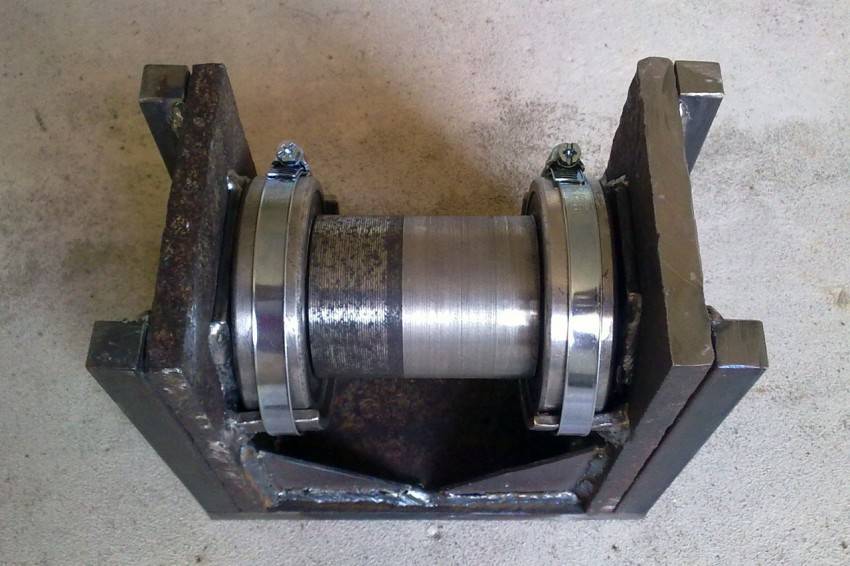

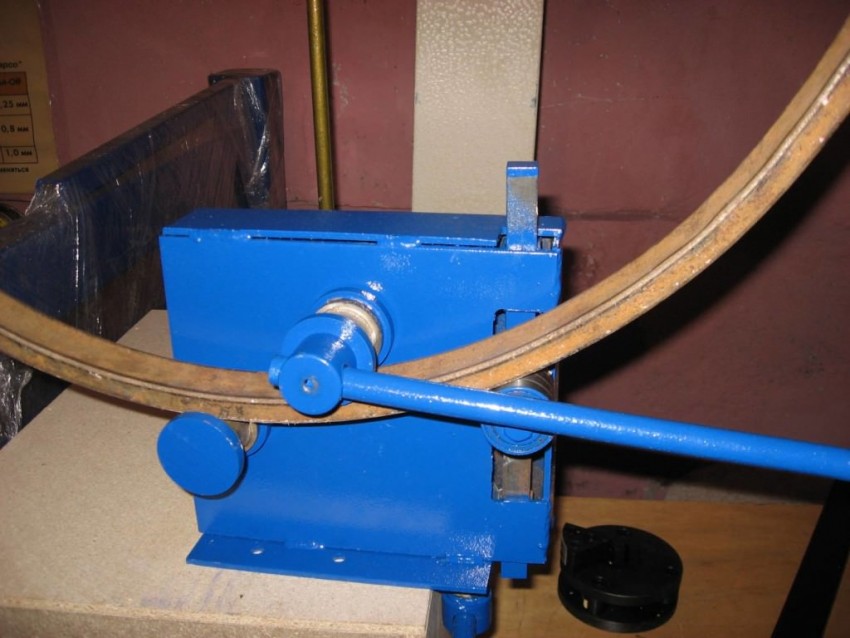

Сами самодельные вальцы, которые будут оказывать давление на изгибаемую профильную трубу и тем самым воспринимать основную нагрузку при работе станка, лучше всего изготовить из стали, прошедшей процедуру закалки.

Для того чтобы прокатный станок для профильных труб, сделанный своими руками, обладал высокой универсальностью и мог использоваться для обработки изделий различного размера, в его конструкции необходимо предусмотреть возможность выполнения радиальной регулировки. Такая важная опция позволяет изменять величину зазора между рабочими валками. Чтобы сделать свои самодельные вальцы еще более функциональными, можно предусмотреть в их конструкции возможность выполнения и угловой или, как ее еще называют, осевой регулировки.

Читать также: Как проверить работу транзистора

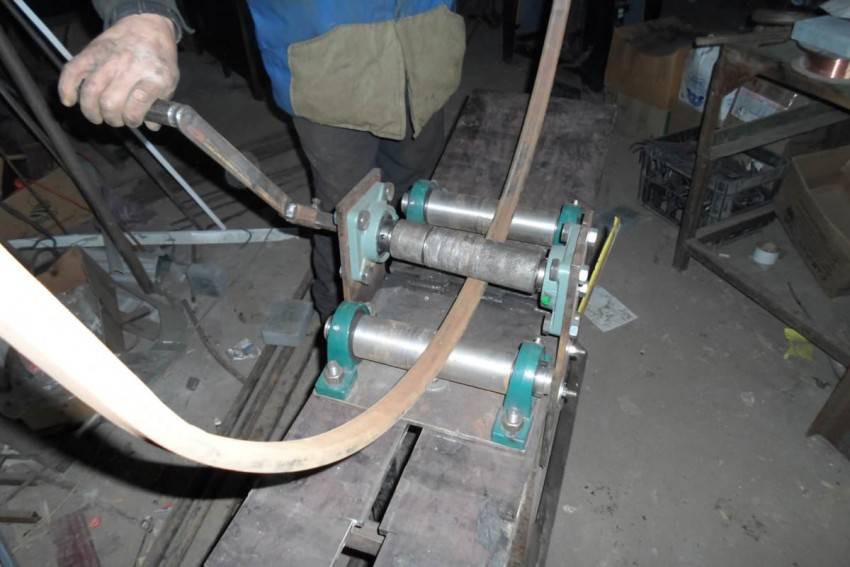

Самодельные устройства для гибки профильного трубного проката, изготовленные по универсальным схемам, можно в дальнейшем подвергать модернизации, если в этом возникает необходимость. Например, их можно оснастить электрическим приводом или установить на них большее количество рабочих валков.

Появление сотового поликарбоната для изготовления теплиц определило новый тип конструкций сооружений защищенного грунта – арочные конструкции. Чтобы создавать металлокаркас для подобных зданий, нужно иметь станок, способный выполнять изгибание конструкционных профилей по определенной кривой. Самодельные вальцы для профильной трубы призваны помочь в изготовлении арок по заданному радиусу.

Технологический процесс профилирования длинномерных заготовок основан на протягивании детали через вальцы, расположенные на определенном расстоянии друг от друга. Для придания изгиба в ту или другую сторону проход длинномера осуществляется не в прямом направлении, один или два валика смещены.

Простое приспособление для гибки металлических труб

Конструкция самодельного трубогиба зависит от объема и сложности работ, которые планируется выполнять с его помощью. Если устройство необходимо для одноразового использования (например, для строительства домашней теплицы), то нет необходимости в создании сложного трехвалкового механизма с гидравлической регулировкой радиуса загиба.

belor44 Пользователь FORUMHOUSE

Срочно нужно ставить теплицу. Хочу арочную, но ни на базе металлов, ни у знакомых нет трубогиба. Строить трубогиб на валах и роликах? Для этого нет ни времени, ни надобности. Считаю, что на одно строительство подходит приспособление для ручной гибки.

Да, действительно, чем проще трубогиб, тем меньше мороки с его изготовлением. Главное – правильно определить размеры приспособления, которые напрямую будут зависеть от радиуса гиба.

Представляем вашему вниманию устройство, изготовленное пользователем moning. Оно предназначено для работы исключительно с тонкостенными трубами, ведь гибка труб вручную – это тяжелый физический труд.

Moning Пользователь FORUMHOUSE

Эту штукенцию я делал под квадратную трубу 30*30. Радиус, который удалось получить, был примерно 1метр. По бокам приспособления можно приварить что-то вроде распорок или лапок, чтобы не кидало из стороны в сторону, когда давишь на трубу. По поводу перемычек внизу трубогиба: вначале труба подкладывается под верхнюю перемычку (для первоначального загиба), потом труба перекладывается под следующую перемычку (для дальнейшего продвижения).

Последовательная гибка нужна для того, чтобы при резком перегибе труба не пошла на излом.

Рассчитать размеры приспособления очень просто: для этого достаточно знать радиус гиба, который требуется получить на готовой детали. Полоса (шириной 40 мм), которая служит оправкой для сгибаемой заготовки, изначально имеет кривизну, обеспечивающую заданный радиус гиба (R).

Учитывая наличие упругих деформаций, радиус оправки должен быть чуть меньше, чем требуемый радиус гиба заготовки.

Как утверждает автор изобретения, радиус заготовки получается хоть и не значительно, но больше радиуса самой оправки.

Умея пользоваться сваркой, болгаркой и вспомогательными инструментами, данное приспособление можно изготовить менее чем за 1 день.

Каждая металлическая труба имеет свой предел упругости, следовательно, радиус гиба нельзя уменьшать ниже определенных значений. Допустимые минимальные радиусы можно взять из соответствующих таблиц.

Представляем пример таблицы допустимых радиусов для труб круглого сечения.

Минимальные радиусы гибки труб в холодном состоянии
Наружный диаметр трубы, ммРадиус загиба, мин
45352010
R загиба, мин
1874625643
2495796555
32115967967
3815613110791
50197165136115
60238199165139
75280260194173
80324270224190
90362302250213

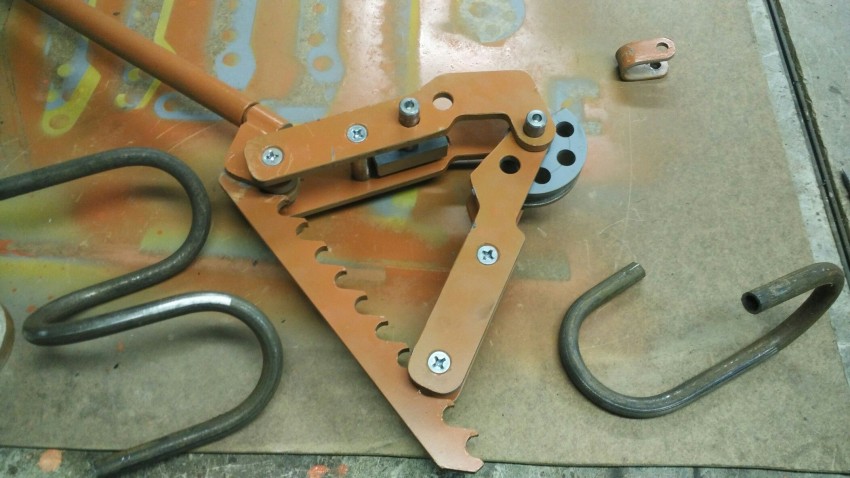

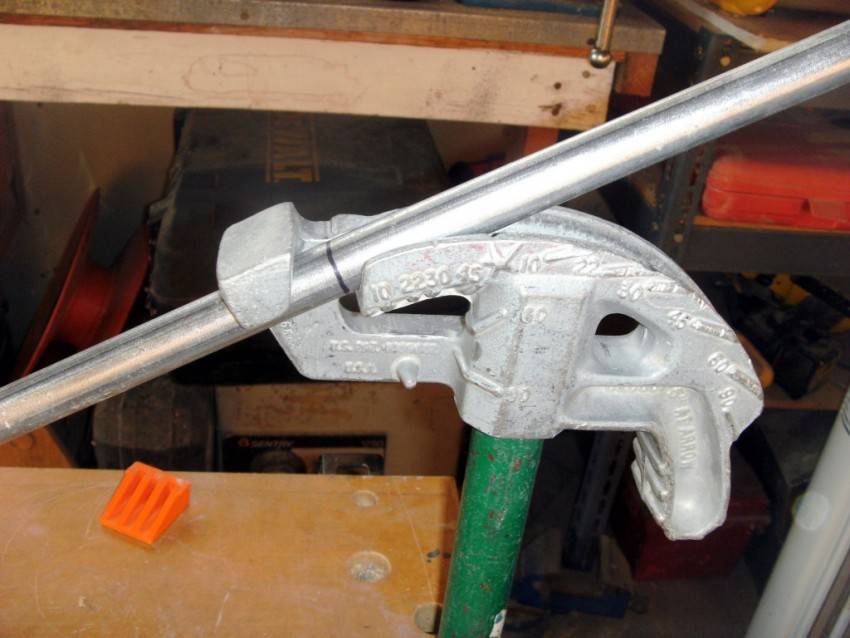

Ручной трубогиб своими руками

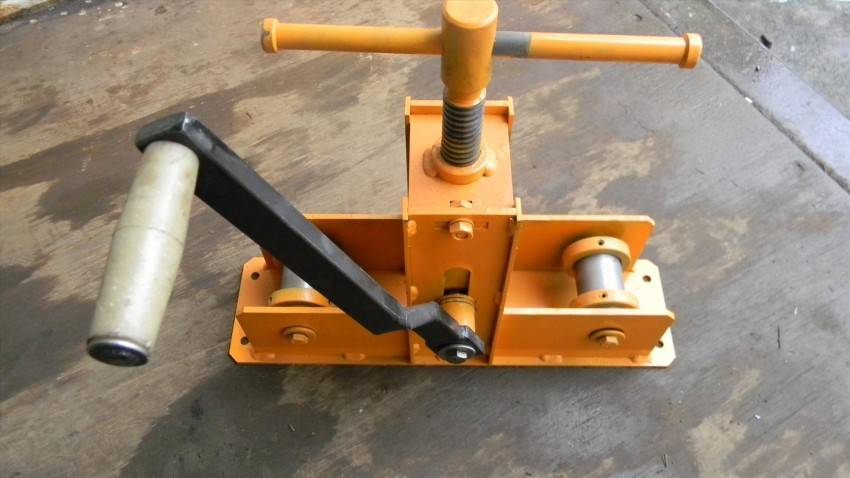

Очень многих хозяев волнует вопрос о том, как сделать ручной трубогиб для профильной трубы своими руками. Вопрос этот достаточно актуален – приобретение готовых инструментов обходится дорого, да и качество некоторых из них оставляет желать лучшего. Неудивительно, что различные схемы трубогибов оказываются популярными и востребованными.

Для создания простого трубогиба с ручным управлением потребуется всего три компонента:

  • Бетонная плита;
  • Несколько металлических штырей;
  • Перфоратор.

Сборка всех деталей в одно целое не представляет особой сложности. Сначала нужно разделить плиту на квадраты со стороной 4 см или 5 см. Когда эти квадраты размечены, в их углах при помощи перфоратора высверливаются глубокие отверстия, в которые далее устанавливаются штыри. Лучше всего иметь при себе чертежи самодельных трубогибов для профильной трубы, чтобы постоянно сверяться с ними.

2 Как согнуть трубу без трубогиба?

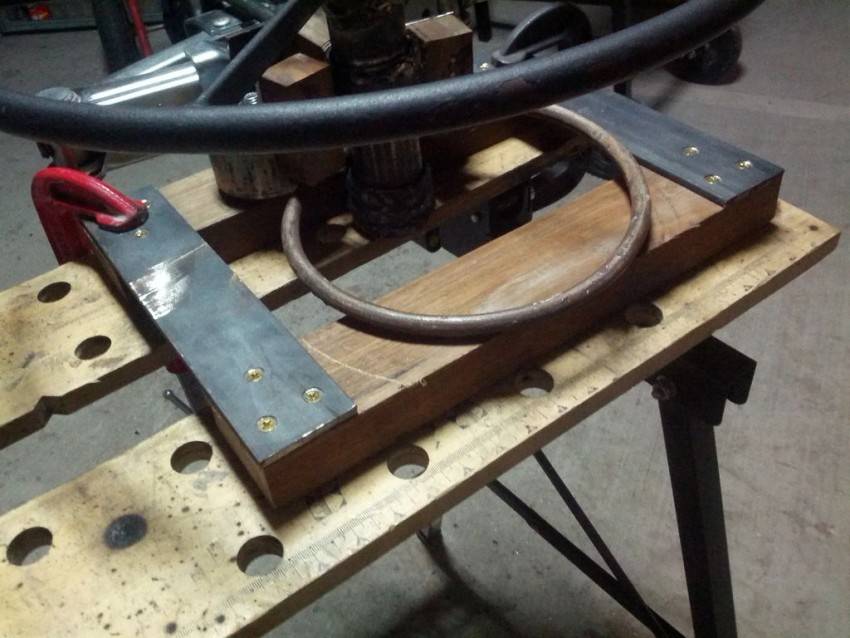

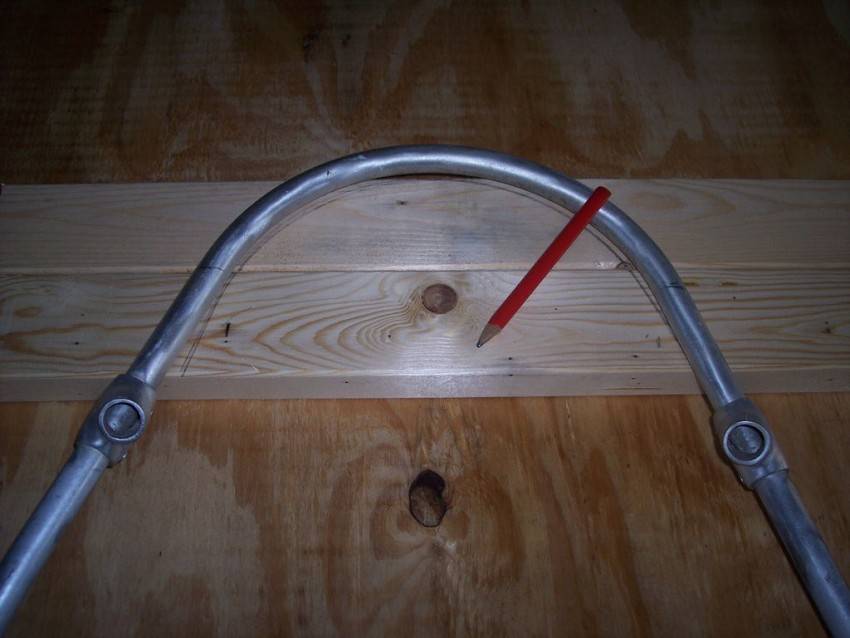

Если ввиду каких-либо причин вы не имеете возможность изготовить полнценный трубогиб своими руками, для работы с трубами можно сконструировать шаблон. Это неплохой вариант для гибки алюминиевых и медных труб, однако обрабатывать стальной профиль на шаблоне достаточно сложно.

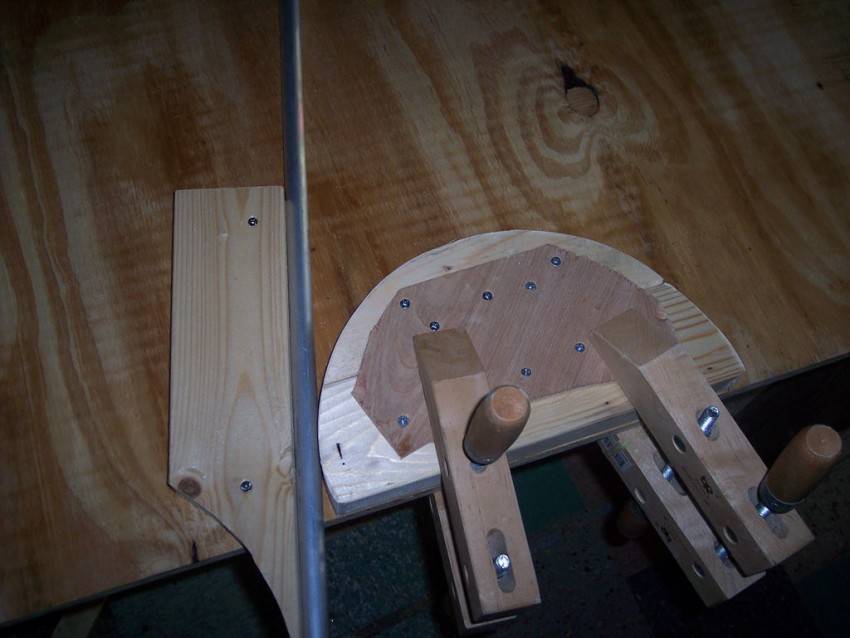

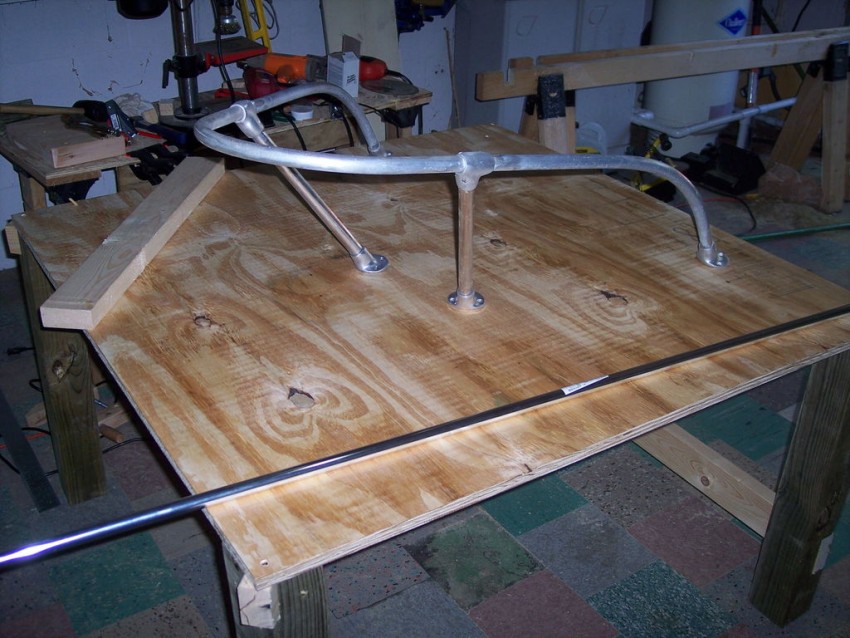

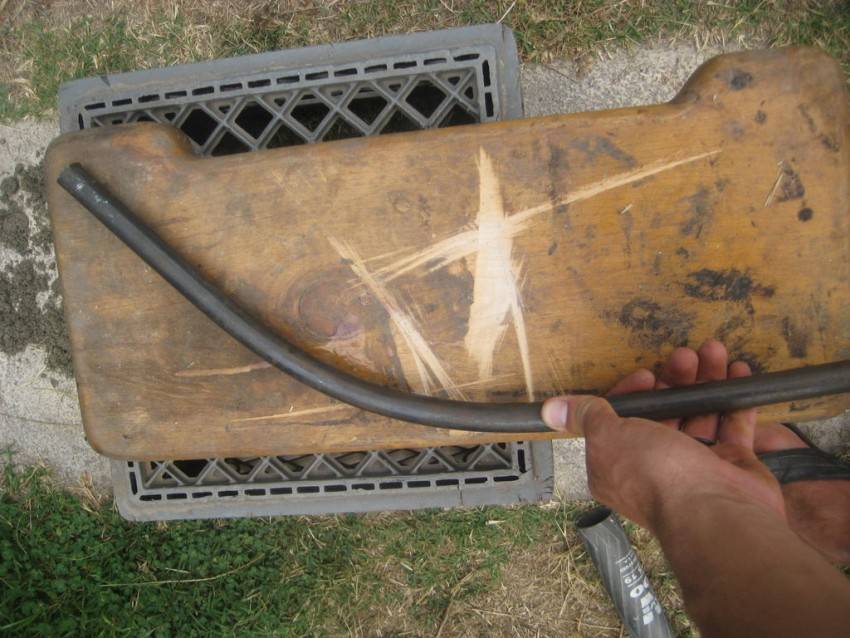

Гибка на деревянном шаблоне
