Конусность и уклон: построение, расчет, обозначение

Значение конусности

Рассматривая конусность следует учитывать, что этот показатель напрямую связан с уклоном. Этот параметр определяет отклонение прямой лини от вертикального ил горизонтального положения. При этом конусность 1:3 или конусность 1:16 существенно отличается. Определение уклона характеризуется следующими особенностями:

1. Под уклоном подразумевается отношение противолежащего катета прямоугольного треугольника к прилежащему. Этот параметр еще называют тангенс угла.
2. Для расчета примеряется следующая формула: i=AC/AB=tga.

Рассчитать этот показатель можно самым различным образом, наибольшее распространение получила формула K=D/h. В некоторых случаях обозначение проводится в процентах, так как этот переменный показатель применяется для определения всех других параметров.

Рассматривая конусность 1:7 и другой показатель следует также учитывать особенности отображения информации на чертеже. Чаще всего подобное отображение проводится при создании технической документации в машиностроительной области.

Расчёт наклона для наружной канализации

Для собственного дома необходимо знать, что установка ливневой системы очень хлопотная работа. Ливневая канализация состоит не только из трубопровода, но и из канав, которые отводят также воду. Минимальным уклоном на один метр ливневых труб зависит также вида и какой у него диаметр.

Для ливневой канализации трубы должны быть в диаметре 150—200 мм, а уклон при 200 мм – 0.007, а при 150 мм – 0.008. то есть, чем больше диаметр, тем меньше наклон. Так как вода в такой канализации в любом случае будет проходить без каких-либо сложностей. А также наклон зависит и от того, как поверхность у водоотвода. Если она шершавая, тем больше нужно его делать и наоборот.

Для наружной системы используют нивелир. После того как все трубы соединены, благодаря нивелиру выставляется их правильный наклон. Но одному справится очень сложно. Для такой работы понадобится минимум 3 человека: один выставляет наклон, другой следит за тем, какой уровень показывает нивелир, а третий, естественно, занимается руководством этого процесса.

Основные правила для подсчёта уклона и установки канализационной трубы:

1. Для трубы, которая в диаметре составляет 50 мм, на один метр необходимо по 3 см угла, а если диаметром 110 мм, то 2 см.
2. Общей длинной угла трубопровода как для наружной, так и для внешней системы является 15 см.
3. При подсчёте норм для наружной канализационной системы, согласно СНиП, нужно учитывать как сильно промерзает земля.
4. Используя вышеуказанные формулы возможно и самим рассчитать правильный наклон трубы, но в свою очередь, для подтверждения своих расчётов необходимо проконсультироваться со специалистами.

Таким образов, узнав все детали о наклоне, каждый сможет провести такую работу самостоятельно. Но не забывайте узнать все рекомендации у специалистов. Используйте разные способы наклона для квартир и частных домой. Учитывайте все детали, проводите правильно вычисления. Тогда ваша система прослужит очень долго, она будет надёжной, и не надо будет переживать за то, что в любой момент она сможет прорваться.

Ещё материалы:

• воздушный клапан для канализации 50;
• клапан обратный канализационный внутренний 50 мм;
• клапан вакуумный канализационный 110 мм.

Сопряжение линий и лекальные кривые

Сопряжения применяются во многих деталях машин для плавного перехода линий.

Для построения сопряжений необходимо уметь строить касательную в данной точке окружности (рисунок 7.1 а) проводить из внешней точки прямую, касательную к окружности (рисунок 7.1 б). Помнить, что центры окружностей, соприкасающихся внешним образом, находятся на расстоянии суммы их радиусов (рисунок 7.1 в), а внутренним – на расстоянии их радиусов (рисунок 7.1 г), причем точка касания (сопряжения) всегда лежит на прямой, проходящей через их центры.

Изложенное позволяет легко уяснить последовательность решений задач на сопряжения, приведенных ни рисунке 7.2. ∂, е, ж, и, к.

Лекальные кривые обводят при помощи лекал. Наиболее часто применяют в технике следующее:

7

.1Эллипс. Эллипсом называется замкнутая кривая, для которой сумма расстояний от любой точки до двух точек – фокусов эллипса – есть величина постоянная. Для построения эллипса проводят две концентрические окружности, диаметры которых равны осям эллипса (рисунок 7.3). Эти окружности делят на несколько равных частей (12-16). Через точки деления на большей окружности проводят вертикальные линии, через соответствующие точки деления на малой окружности – горизонтальные линии. Пересечение этих линий даст точки эллипса I, II, III

7

.2Парабола.

Параболой называется кривая, каждая точка которой расположена на одинаковом расстоянии от заданной прямой, носящей название директрисы, и точки, называемой фокусом параболы.

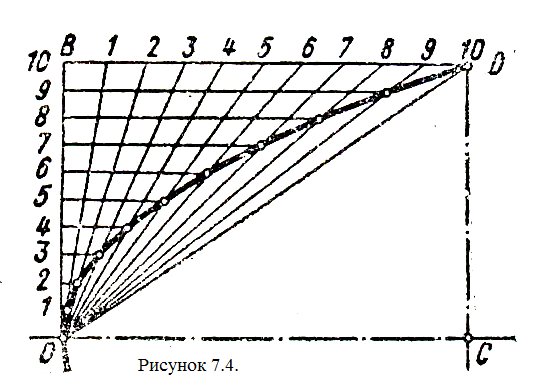

Даны вершина параболы О, одна из точек параболы D и направление оси ОС (рисунок 7.4). На отрезках ОС и СD строят прямоугольник, стороны этого прямоугольника ОВ и ВD делят на произвольное одинаковое число равных частей и нумеруют точки деления согласно рис. Вершину О соединяют с точками деления стороны ВD, а из точек деления отрезка ОВ проводят прямые, параллельные оси. Пересечение прямых, проходящих через точки с одинаковыми номерами, определяет ряд точек параболы (другие способы построения параболы см. в рекомендуемой литературе).

Уклон и Конусность – Определение, обозначение на чертеже, формула расчёта уклона и конусности

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

Конусность. Обозначение, построение

Соединение поршня и штока Валы для электрических и других машин Стопор клапана для клапана Простое подключение съемных частей Перпендикулярно оси усилия. Конический хвост цапфа Приводная фрикционная муфта, цанговый патрон, Головка болта шины Уплотнительный конус для легкого соска Винтовое соединение.

Машинный центр и центральный зал ГОСТ 8908–81 (многие значения установлены СТ СЭВ 178–75 И 513-77) и в таблице. 4. Размеры конуса можно указать по горизонтали Сечение (конструкция) конуса (рисунок 2.64, размер 0 30), Коническая (С), определяется как соотношение разностей между диаметрами 2 поперечных сечения Вращающийся конус Расстояние между ними (см. (Рисунок 2.61).

Это отношение Равно двойной касательной Половинный угол Конус или конус Равен двойному наклону Образует конус относительно этой оси. Коническое соединение, т.е. в случае конуса Стержень вставлен в коническое отверстие и показывает конус Требуется (рисунок 2.65). Конус можно указать как соотношение двух чисел (См. Рисунок 2.64) или десятичное число (рисунок 2.66).

Знак конуса Рисунок 2.65 4 $ Рисунок 2.67 Рисунок 2.68 (См. Рисунок 2.17, позиция 33), его острый угол Направлено на верхнюю часть конуса и нанесено перед измерением Число в соответствии с положением оси конуса, и Окружающая среда показана на рисунке. 2,67. Небольшая конусность Увеличить или нарисовать только соответствующую линию Меньший диаметр конуса, если он подобен показанному Рисунок 2.68.

При построении формы конуса, определенного конусностью, Один из высоты и диаметра, второй диаметр (рис. 2.64) 30-6 = равен 24 мм) это формула или Ножки вспомогательного треугольника BCD Как 1:20. Затем они поступают так же, как при строительстве склона Рисунок 2.58.

Конус общего назначения стандартизирован. В таблице. 4 Эти значения приведены по ГОСТ 8593–81 (СТ СЭВ 512–77). Примерное отображение этих диапазонов. 7:24 Конус используется в Станки (ГОСТ 19860-74 *), Производство посуды и оборудования для экспериментов со стеклом (ГОСТ 8682-70 *) и конус Морзе-ГОСТ 25557-82 (СТ СЭВ 147–75).

Рисунок 2.69 показывает процесс изготовления конуса путем поворота Угловая / 2 токарная поддержка. Упражнение. Следуйте схеме. 2.70 (воронкообразный процесс для принятия решения Текучесть и размер металлического порошка по ГОСТ 20899–75 Внутренний и внешний конусы воронки определены

Обратите внимание, что различные условные записи, включенные в чертеж, Я объясню позже

Для всех размеров, напечатанных на рабочих чертежах, Указывает предельное отклонение, которое определяет точность Вам нужно создать продукт. (В учебных рисунках Показан только номинальный размер. ) Точность, с которой они должны строить изображение Технические чертежи зависят от многих факторов.

В обучении Рисунки, как правило, должны создавать изображения точно ± (0,5 … 1,0) мм независимо от размера или масштаба (т.е. Точность допускается на соответствующем чертеже Инструмент)

Качество графики очень важно Выполнение рисунка. Определяется многими стандартами

особенно ГОСТ 2.111–68 * и 14.206–73 разрешают контроллер Вернуть документацию дизайнера разработчику Рассмотрение в случае неосторожного внедрения. Это следует учитывать, когда студенты Обучение рисованию

Нанесение размеров	Кривые линии в науке и технике
Уклоны. Обозначение, построение	Некоторые свойства кривых линий

Построение уклона и конусности

Провести построение уклона и конусности достаточно просто, только в некоторых случаях могут возникнуть серьезные проблемы. Среди основных рекомендаций отметим следующее:

1. Проще всего отображать нормальные конусности, так как их основные параметры стандартизированы.
2. В большинстве случаев вводной информацией при создании конусности становится больший и меньший диаметр, а также промежуточное значение при наличии перепада. Именно поэтому они откладываются первыми с учетом взаимного расположения, после чего проводится соединение. Линия, которая прокладывается между двумя диаметрами и определяет угол наклона.
3. С углом наклона при построении возникает все несколько иначе. Как ранее было отмечено, для отображения подобной фигуры требуется построение дополнительных линий, которые могут быть оставлены или убраны. Существенно упростить поставленную задачу можно за счет применения инструментов, которые позволяют определить угол наклона, к примеру, транспортир.

На сегодняшний день, когда компьютеры получили весьма широкое распространение, отображение чертежей также проводится при применении специальных программ. Их преимуществами можно назвать следующее:

1. Простоту работы. Программное обеспечение создается для того, чтобы существенно упростить задачу по созданию чертежа. Примером можно назвать отслеживание углов, размеров, возможность зеркального отражения и многое другое. При этом не нужно обладать большим набором различных инструментов, достаточно приобрести требуемую программу и подобрать подходящий компьютер, а также устройство для печати. За счет появления программного обеспечения подобного типа построение конусности и других поверхностей существенно упростилось. Именно поэтому на проведение построений уходит намного меньше времени нежели ранее.
2. Высокая точность построения, которая требуется в случае соблюдения масштабов. Компьютер не допускает погрешности, если вся информация вводится точно, то отклонений не будет. Этот момент наиболее актуален в случае создания проектов по изготовлению различных сложных изделий, когда отобразить все основные размеры практически невозможно.
3. Отсутствие вероятности допущения ошибки, из-за которой линии будут стерты. Гриф может растираться по поверхности, и созданный чертеж в единственном экземпляре не прослужит в течение длительного периода. В случае использования электронного варианта исполнения вся информация отображается краской, которая после полного высыхания уже больше не реагирует на воздействие окружающей среды.
4. Есть возможность провести редактирование на любом этапе проектирования. В некоторых случаях в разрабатываемый чертеж приходится время от времени вносить изменения в связи с выявленными ошибкам и многими другим причинами. В случае применения специального программного обеспечения сделать это можно практически на каждом этапе проектирования.
5. Удобство хранения проекта и его передачи. Электронный чертеж не обязательно распечатывать, его можно отправлять в электронном виде, а печать проводится только при необходимости. При этом вся информация может копироваться много раз.

Процедура построения при применении подобных программ характеризуется достаточно большим количеством особенностей, которые нужно учитывать. Основными можно назвать следующее:

1. Программа при построении наклонных линий автоматически отображает угол. Проведенные расчеты в этом случае позволяют проводить построение даже в том случае, если нет информации об большом или малом, промежуточном диаметре. Конечно, требуется информация, касающаяся расположения диаметров относительно друг друга.
2. Есть возможность использовать дополнительные инструменты, к примеру, привязку для построения нормальной конусности. За счет этого существенно прощается поставленная задача и ускоряется сама процедура. При черчении от руки приходится использовать специальные инструменты для контроля подобных параметров.
3. Длина всех линий вводится числовым методом, за счет чего достигается высокая точность. Погрешность может быть допущена исключительно при применении низкокачественного устройства для вывода графической информации.
4. Есть возможность провести замер всех показателей при применении соответствующих инструментов.
5. Для отображения стандартов используются соответствующие инструменты, которые также существенно упрощают поставленную задачу. Если программа имеет соответствующие настройки, то достаточно выбрать требуемый инструмент и указывать то, какие размеры должны быть отображены. При этом нет необходимости знания стандартов, связанных с отображением стрелок и других линий.

R Калибры для трубной конической резьбы (1/16″ — 6″) ГОСТ 7157-79

Назначение:

Тип резьбы: треугольная коническая Угол профиля: 55° Конусность: 1:16Цена: по запросу Оставить заявку

Примеры обозначения при заказе: Пробка R 1.1/2″ Р-P ГОСТ 7157-79 Кольцо R 1.1/2″ Р-P ГОСТ 7157-79 исп.2 Пробка R 1.1/2″ К-P ГОСТ 7157-79 (исполнение 1 в заказе не указывается)

Типы конусных калибров
рабочие пробки и кольца (2 исполнения)
Р-Р	резьбовые
Р-СП	резьбовые специальные
Р-Г	гладкие
контрольные пробки и кольца (контркалибры)
К-Р	резьбовые для колец типа Р-Р
К-СП	резьбовые для колец типа Р-СП
К-Г	гладкие для колец типа Р-Г

Примечания:

• Рабочие пробки и кольца (типы Р-Р, Р-Г и Р-СП) изготавливаются в следующих исполнениях: с измерительной плоскостью, соответствующей номинальному положению основной плоскости резьбы;
• с измерительными плоскостями, соответствующими номинальному положению основной плоскости, а также наибольшему и наименьшему предельным размерам осевого смещения основной плоскости резьбы.

Контрольные пробки (типы К-Р, К-Г и К-СП) изготавливаются только в исполнении 1.
Исполнение 2 является предпочтительным.

Таблица типоразмеров (номинальных диаметров и шагов резьбы)
1/16″ х 0,907	1″ х 2,309	3 1/2″ х 2,309
1/8″ х 0,907	1 1/4″ х 2,309	4″ х 2,309
1/4″ х 1,337	1 1/2″ х 2,309	5″ х 2,309
3/8″ х 1,337	2″ х 2,309	6″ х 2,309
1/2″ х 1,814	2 1/2″ х 2,309
3/4″ х 1,814	3″ х 2,309

Ассортимент производимой продукции:

Пробка R 1/8″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 1/8″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 1/4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 1/4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 3/8″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 3/8″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 3/4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 3/4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 1″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 1″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 1.1/4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 1.1/4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 1.1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 1.1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 2.1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 2.1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 3″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 3″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 3.1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 3.1/2″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 4″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 5″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 5″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Пробка R 6″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81 Кольцо R 6″ Р-P (Р-СП, Р-Г, К-Р, К-СП, К-Г) ГОСТ 6211-81

По вопросам покупки калибров обращайтесь в отдел продаж по телефону +7 (351) 734-96-34 и на электронную почту

Практическая работа № 8 «Понятие конусность и уклон. Использование библиотек КОМПАС 3D для построения деталей (вал, усеченный конус)».

ДОСТУПНО ВНЕСЕНИЕ ОТВЕТОВ

Голубятникова М.В. Методические рекомендации для выполнения практических работ по дисциплине «Компьютерная графика» для специальностей 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта», 15.02.08 «Технология машиностроения», 15.02.06«Монтаж и ремонт холодильного оборудования»

Практическая работа № 8

«Понятие конусность и уклон. Использование библиотек КОМПАС 3 D для построения деталей (вал, усеченный конус).

Задать размеры и выстроить цилиндрическую часть при помощи библиотеки Вал

Рисунок 8.1. Пример построение цилиндрической части

Например, если известны размеры D = 40 мм, d = 20 и L =100 мм, то

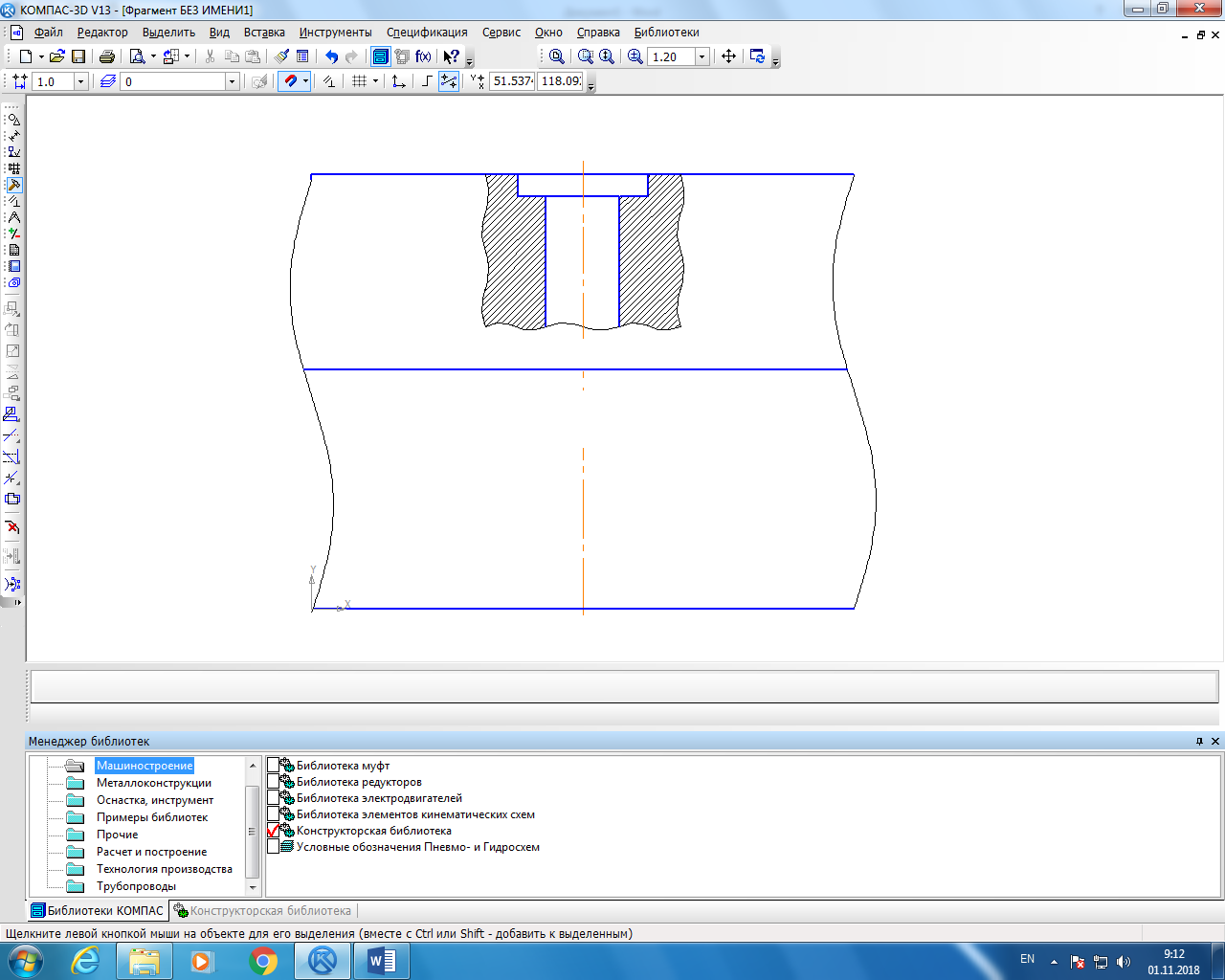

Меню Сервис – Менеджер библиотек – Машиностроение – Конструкторская библиотека – Конус Задать размеры и выстроить Коническую часть

Рисунок 8.2. Пример построение конусной части

По ГОСТ 2.307-68 перед размерным числом, характеризующим конусность, необходимо наносить условный знак конусности, который имеет вид равнобедренного треугольника с вершиной, направленной в сторону вершины конуса.

1 способ: проставления значения конусности.

Добавить знак конусности можно при помощи Панели обозначения – Ввод текста – Вставка – Спецзнак.

2 способ: проставления значения конусности на полочке.

Рисунок 8.3 Пример расположения размеров и знака Конусности

Добавить знак конусности можно при помощи Панели обозначения – Обозначение позиции – Вставка – Спецзнак.

Нажать ОК и перейти во вкладку Параметры

ЗАДАНИЕ: По заданным размерам и величине конусности приведенным в таблице 1 выполнить изображение деталей. Обозначить конусность. Посчитать размер, отмеченный звездочкой d * для пробки, l * для заглушки и D * для втулки. (из книги Боголюбов С.К. Индивидуальные задания по курсу черчения).

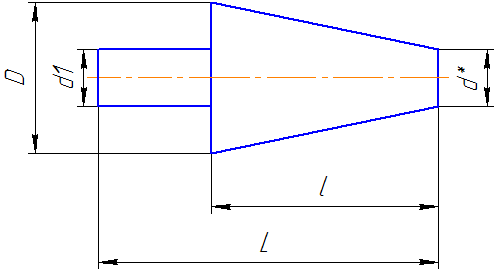

Пример выполнения задания см. рис. 8.4

Рисунок 8.4. Пример выполнения задания

Ход выполнения работы:

1.Откройте программу КОМПАС- 3D и создайте фрагмент.

2. Просчитать по формуле размер, отмеченный звездочкой d * для пробки, l * для заглушки и D * для втулки согласно данным таблицы 8.1 и варианту.

Таблица 8.1. Варианты заданий для практической работы

3. Постройте детали: пробка, заглушка, втулка и проставьте размеры детали и знак конусности (см. стр.1)

4. Сохранить фрагмент в папке Работы студентов/группа/Фамилия студента/ Название детали. frw

5. Создать новый чертеж и при помощи меню Вставка – Фрагмент разместить на листе несколько деталей.

6. Сохранить чертеж в папке Работы студентов/группа/Фамилия студента/ Конусность. cdw

Вопросы для самоконтроля:

Что такое конусность и каким символом она обозначается?

Как вычертить конус при помощи менеджера библиотеки?

Какие способы построения пробки Вы можете предложить?

Практическая работа № 8 «Понятие конусность и уклон. Использование библиотек КОМПАС 3D для построения деталей (вал, усеченный конус)».

Цель работы: Научиться использовать библиотеку Компас-3D для построения детали вал или конус, обозначать на чертеже конусность. Научиться производить расчёт недостающих данных. Закрепить знания по теме простановка размеров на чертеже.

В методическом указании подробно разобрана работа менеджера библиотеки (вал, конус) и простановка специального символа конусности, а также вопросы для самостоятельной работы. В таблице приведены 3 детали по 10 вариантов каждой.

Номер материала: ДБ-365675

Не нашли то что искали?

Вам будут интересны эти курсы:

Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения. Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Читать также: Зачем нужно передвигать проволоку при электроэрозионной вырезке

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Обозначение конусности на чертеже

При разработке техдокументации должны предусматриваться все установленные нормы, так как в другом случае она не используют в последующем

Анализируя обозначение конусности на чертежах необходимо уделять свое внимание следующим моментам:

1. Отображается диаметр большого основания. Рассматриваемая фигура образуется телом вращения, которому свойственен диаметральный критерий. В случае конуса их может быть несколько, а изменение критерия происходит медленно, не ступенчато. В основном, у аналогичной фигуры имеется больший диаметр, а еще переходной в случае наличия ступеньки.
2. Наноситься диаметр меньшего основания. Меньшее основание в ответе за образование необходимого угла.
3. Рассчитывается длина конуса. Расстояние между меньшим и большим Основанием считается критерием длины.
4. На основании выстроенного изображения устанавливается угол. В основном, для этого проводятся необходимые расчеты. В случае определения размера по нанесённому изображению при использовании специализированного прибора для измерений значительно уменьшается точность. Второй метод используется в случае создания чертежа для изготовления неответственных деталей.

Самое простое обозначение конусности учитывает также отображения дополнительных размеров, например, справочную. В большинстве случаев применяется символ конусности, который дает возможность сразу понят о разности диаметров.

Выделяют достаточно очень много самых разных параметров, которые затрагивают определения конусности. К свойствам отнесем следующее:

1. Угол может указываться в градусах дробью или в процентах. Выбор проходит в зависимости от сфере использования чертежа. Примером можно назвать то, что в машиностроительной области указывается значение градуса.
2. В машиностроительной области в особенную группу выделяют понятие нормальной конусности. Она варьирует в конкретном диапазоне, может составлять 30, 45, 60, 75, 90, 120°. Аналогичные критерии характерны большинству изделий, которые используются во время сборки самых разных механизмов. При этом выдерживать аналогичные значения значительно проще при использовании токарного оборудования. Однако, если понадобится могут выдерживаться и неточные углы, все будет зависеть от определенного случая.
3. При начертании ключевых размеров применяется чертежный шрифт. Он отличается неограниченным количеством свойств, которые должны предусматриваться. Для правильного отображения применяется табличная информация.
4. Для начала указывается значок конусности от которого отводится стрелка и отображается величина. Характерности отображения в большинстве случаев зависит от того, какой чертеж. В большинстве случаев наноситься очень много самых разных размеров, что значительно затрудняет нанесение конусности. Собственно поэтому предусматривается возможность применения нескольких самых разных методов отображения аналогичной информации.

На чертеже рассматриваемый критерий отмечается в виде треугольника. При этом требуется цифровое значение, какое может рассчитываться при использовании самых разных формул.

Перевод конусности в градусы

Конусность – отношение разности диаметров двух поперечных сечений кругового конуса к расстоянию между ними.Конусность имеет двойной Уклон: k=2i Конусность на чертеже может быть указана в градусной мере, в радианах и в процентах. Заданы конусность пробки крана 1:5, диаметр D=BC=20 мм, длина l=35 мм.

Необходимо построить очертание пробки крана одним из двух способов: Первый способ. Из формулы k=2i находим i=1:10. Отмечаем точки BC и строим треугольник DKP так, чтобы KP:BK=1:10. Продолжив BP до пересечения с осью конуса, получим вершину конуса S. Точку S соединяем с точкой C. Отложив по оси пробки от BC отрезок l=35 мм и проведя через конец этого отрезка прямую, перпендикулярную к оси , получим диаметр d=EF=13 мм торца пробки; Второй способ. Из формулы k=(D-d)/l находим d=EF=20-35/5=13 мм; Величина угла при вершине конуса:

здесь угол φ представлен в радианах.

где L – расстояние от большого сечения до вершины S конуса, а отношение: D/(2L) = tgφ Пусть задана конусность например 1 : 2,5 откуда i=1:5 и tgφ=0,2 тогда перевод ее в градусы выполняется по формулам:

Конусность стандартизована. ГОСТ 8593-81 устанавливает нормальные конусности и углы конусов

Обозна- чение	конуса	Конус-	ность	Угол	конуса	Угол	уклона
Ряд 1	Ряд 2	Угл. ед.	Рад.	Угл. ед.	Рад.
1:500	1:500	0,0020000	6`52,5″	0,0020000	3`26,25″	0,0010000
1:200	1:200	0,0050000	17`11,3″	0,0050000	8`25,65″	0,0025000
1:100	1:100	0,0100000	34`22,6″	0,0100000	17`11,3″	0,0050000
1:50	1:50	0,0200000	1°8`45,2″	0,0199996	34`22,6″	0,0099998
1:30	1:30	0,0333333	1°54`34,9″	0,0333304	57`17,45″	0,0166652
1:20	1:20	0,0500000	2°51`51,1″	0,0499896	1°25`55,55″	0,0249948
1:15	1:15	0,0666667	3°49`5,9″	0,0666420	1°54`32,95″	0,0333210
1:12	1:12	0,0833333	4°46`18,8″	0,0832852	2°23`9,4″	0,0416426
1:10	1:10	0,1000000	5°43`29,3″	0,0999168	2°51`44,65″	0,0499584
1:8	1:8	0,1250000	7°9`9,6″	0,1248376	3°34`34,8″	0,0624188
1:7	1:7	0,1428571	8°10`16,4″	0,1426148	4°5`8,2″	0,0713074
1:6	1:6	0,1666667	9°31`38,2″	0,1662824	4°45`49,1″	0,0831412
1:5	1:5	0,2000000	11°25`16,3″	0,1993374	5°42`38,15″	0,0996687
1:4	1:4	0,2500000	14°15`0,1″	0,2487100	7°7`30,05″	0,1243550
1:3	1:3	0,3333333	18°55`28,7″	0,3302972	9°27`44,35″	0,1651486
30°	1:1,866025	0,5358985	30°	0,5235988	15°	0,2617994
45°	1:1,207107	0,8284269	45°	0,7853982	22°30`	0,3926991
60°	1:0,866025	1,1547010	60°	1,0471976	30°	0,5235988
75°	1:0,651613	1,5346532	75°	1,3089970	37°30`	0,6544985
90°	1:0,500000	2,0000000	90°	1,5707964	45°	0,7853982
120°	1:0,288675	3,4641032	120°	2,0943952	60°	1,0471976

Конусности и углы конусов должны соответствовать указанным на чертеже и в таблице. При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.

Конусность поверхности

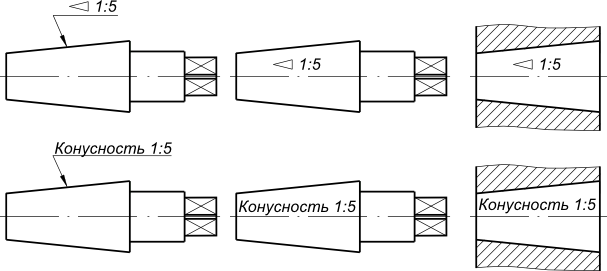

обозначается на чертеже: – надписью Конусность с указанием ее величины; – указывающей на нее стрелкой с полкой где пишется: – Конусность с указанием ее величины; – знак конусности и ее величина.

Калькулятор и формула для вычисления конусности детали.

Конусность может быть определена как отношение разности наибольшего диаметра конуса и наименьшего диаметра конуса к длине конуса, тогда формула для определения конусности детали будет иметь нижеследующий вид:

Также конусность детали можно вычислить как двойной тангенс угла наклона конуса, такая формула будет следующей:

Для определения конусности необходимо ввести значения наибольшего диаметра конуса, наименьшего диаметра конуса, длины конуса и нажать кнопку «ВЫЧИСЛИТЬ.»

Результатом вычисления будет значение конусности детали.

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Технология нарезания внутренней резьбы

Как уже говорилось выше, перед началом работы надо просверлить отверстие, диаметр которого должен точно подходить под резьбу определенного размера. Следует иметь в виду: если диаметры отверстий, предназначенных под нарезание метрической резьбы, выбраны неверно, это может привести не только к ее некачественному выполнению, но и к поломке метчика.

Учитывая тот факт, что метчик, формируя резьбовые канавки, не только срезает металл, но и продавливает его, диаметр сверла для выполнения резьбы должен быть несколько меньше, чем ее номинальный диаметр. Например, сверло под выполнение резьбы М3 должно иметь диаметр 2,5 мм, под М4 – 3,3 мм, для М5 следует выбирать сверло диаметром 4,2 мм, под резьбу М6 – 5 мм, М8 – 6,7 мм, М10 – 8,5 мм, а для М12 – 10,2.

Таблица 1. Основные диаметры отверстий под метрическую резьбу

Все диаметры сверл под резьбу ГОСТ приводит в специальных таблицах. В таких таблицах указаны диаметры сверл под выполнение резьбы как со стандартным, так и с уменьшенным шагом, при этом следует иметь в виду, что для этих целей сверлятся отверстия разных диаметров. Кроме того, если резьба нарезается в изделиях из хрупких металлов (таких, например, как чугун), диаметр сверла под резьбу, полученный из таблицы, необходимо уменьшить на одну десятую миллиметра.

Диаметры сверл под метрическую резьбу можно рассчитать самостоятельно. От диаметра резьбы, которую требуется нарезать, необходимо вычесть значение ее шага. Сам шаг резьбы, размер которого используется при выполнении таких вычислений, можно узнать из специальных таблиц соответствия. Для того чтобы определить, какого диаметра отверстие необходимо выполнить с помощью сверла в том случае, если для резьбонарезания будет использоваться трехзаходный метчик, надо воспользоваться следующей формулой:

Д о = Д м х 0,8,

где:

Д о

– это диаметр отверстия, которое надо выполнить с помощью сверла,

Д м

– диаметр метчика, которым будет обрабатываться просверленный элемент.

Казалось бы что в трубах сложного? Соединяй и крути… Но, если вы не сантехник и не инженер с профильным образованием, то обязательно возникнут вопросы за ответами на которые придется идти куда глаза глядят. А глядят они скорее всего первым делом в интернет)

Ранее мы уже говорили о диаметрах металлических труб в этом материале . Сегодня же попробуем внести ясность в резьбовые соединения труб различного назначения. Мы постарались не загромождать статью определениями. Базовую терминологию содержит ГОСТ 11708-82

с которым каждый может ознакомиться самостоятельно.
