Крейцмейсель — ударно-режущий слесарный инструмент

Разновидности зубил – тонкие отличия

Крейцмейселем вырубают канавки, поэтому он получил название канавочник, и является довольно популярной разновидностью зубила, но далеко не единственной. Посмотрим, что еще нам может помочь в слесарной работе. Существует еще несколько разновидностей зубил, кроме основного слесарного (того грубого, о котором говорилось выше) и крейцмейселя (канавочника), например, пика-зубило, кузнечное, высечное и пробойник. Пожалуй, скажем пару слов о каждом.

Начнем со слесарного варианта, самого примитивного и грубого. По внешнему виду такой вид напоминает брусок из металла, где угол режущей части заострен. Производители слесарных зубил дополнительно закаливают и отпускают сталь, особенно на наконечнике. Обычно длина такого инструмента равна от 10 до 20 см при ширине от 5 до 52 мм. Углы на лезвиях затачиваются в зависимости от вида и толщины металла. Угол может быть тупым, если зубило предназначается для рубки мягкого металла, и наоборот, для твердых металлов угол должен быть поострее. У слесарных зубил среднюю часть делают наиболее удобной формой для держания руками во время рубки. Отличается такой инструмент своим сечением, оно бывает либо эллипсным, либо многогранным

Важно, чтобы запиливались и зачищались ребра зубил. От этого будет зависеть качество работы и производительность.
Канавочник – это, на самом деле, не крейцмейсель, хотя их часто отождествляют

Они до боли похожи, и задача у них одинаковая – создание канавок, но именно канавочник может их делать еще и фигурными, например, полукруглыми, его наконечник может иметь разные формы.
Кузнечное зубило насажено на деревянную длинную ручку. По внешнему виду напоминает молоток. Такая конструкция помогает работать с раскаленными металлами и хорошо подходит для очень холодной рубки. Часто кузнечные зубила бывают не только фасонными, но также и с закругленными режущими кромками. Такой тип относят к накладным кузнечным инструментам. Отличаются от слесарных зубил тем, что режущие части называют ножом, и они более острые. Стандартная длина такого инструмента от 30 до 50 мм. Если требуется разрубать холодные металлы, то можно воспользоваться зубилами длиной от 16 до 19 см, а для горячих металлов подходящей длиной будет от 18 до 24 см. Важно, чтобы деревянная рукоятка не была расклиненной, это может отразиться не только на качестве работы, но и на безопасности.
Пика-зубило помогает разбивать наиболее тяжелые металлы. Его предназначение – оснастка пневматических бетоноломов, а также рубильных и отбойных молотков. Рабочая часть заостренная, что позволяет делать глубокие надсечки.
Высечное зубило и подсечка отличаются изогнутой рабочей частью. Их используют, когда нужно высекать фигурные линии в листовых прокатах. Часто оба инструмента называют подсечками, но это неверно. Подсечки напоминают перевернутые зубила, и их предназначение – ускорить разрубку металла. Также они отличаются четырехгранными хвостами, которые вставлены в соответствующие пазы на наковальнях. Пробойники отличаются конусообразной рабочей частью и используются, когда требуется пробить отверстия в листовом прокате.

В последнее время выпускаются новые модели зубил. Они более усовершенствованы и удобны в работе. Это зубила с протекторами, конопатки и утяжеленные зубила. Варианты с протектором относятся к самым безопасным. Благодаря защите обеспечивается надежность при хвате. Также протектор обеспечивает заслоненность рук от удара молотками. У зубил-конопаток очень широкая рабочая часть, поэтому любую поверхность можно обработать быстро и качественно. Широкое применение такие модели нашли тогда, когда нужно законопатить щели в срубах или удалить от стен старую керамическую плитку. Утяжеленными зубилами пользуются, когда нужно разрушить бетонные или кирпичные конструкции. Такие инструменты отличаются тяжелым весом и массивностью.

Слесарный инструмент — молоток

Молоток — ударный инструмент. В слесарном деле используется как совместно с другими инструментами, к примеру, зубило, бородок, так и самостоятельно для различных приёмов работы: правки, гибки, клёпки и других. Молоток состоит из ударной массы (обычно металлическая массивная часть), насаженной на рукоятку (чаще деревянную). Слесарный молоток имеет два бойка: один плоский а другой клинообразный. Для разных видов работ употребляются молотки разнообразной формы и размера.

Многие инструменты, как молоток, могут считаться как слесарными, так и столярными инструментами, они применяются повсеместно. Есть молотки специализированные, ориентированные на столяра — столярные молотки.

Отвёртка — это инструмент, предназначенный для закручивания и откручивания винтов, шурупов, саморезов и других крепёжных и регулировочных элементов, имеющих специальную выемку, называемую шлицом. Отвёртка вставляется в шлиц для передачи крутящего момента на винт. Обыкновенная отвёртка состоит из двух частей:

Стержень отвёртки — выполнен из металла, он не должен быть мягким и не должен быть хрупким. А значит, стержень качественной отвёртки должен быть изготовлен из металла, закалённого специальным образом.

Ручка отвёртки — изготовлена обычно из резины, пластика или же дерева. Форма может быть самой разнообразной и зависит от конкретного назначения отвёртки. Главное, чтобы такая ручка была удобна в работе.

В зависимости от формы и размера шлица крепёжных элементов подбирают отвёртку для работы. Шлицы могут иметь самую разнообразную форму. В домашнем хозяйстве чаще всего приходится иметь дело с плоскими шлицами и крестовыми шлицами разных размеров. Соответственно, у каждого мастера, а тем более слесаря, должны быть под рукой плоские и крестовые отвёртки нескольких размеров, чтобы без проблем справиться с винтами и шурупами.

Зубило — ударно-режущий инструмент. В слесарном деле применяется для рубки металла. При сообщении зубилу удара со стороны бойковой части с помощью молотка режущая кромка зубила разрезает или раскалывает обрабатываемый материал.

Бородок — слесарный инструмент для вырубки отверстий в листовом материале. Представляет собой стержень, один конец которого (рабочая часть) выполнен в виде усечённого конуса. В поперечном сечении бородки могут различаться в зависимости от формы вырубаемых отверстий — круглые, квадратные, прямоугольные, и т.п. Пробой отверстия производится ударами молотка по противоположной части бородка — затыльнику.

Дрель — инструмент, предназначенный для сверления отверстий.

Кернер — ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла. Представляет собой стержень круглого сечения, один конец которого (рабочая часть) заточен на конус с углом при вершине 100°-120°. Кернение производится ударами молотка по противоположной части кернера.

Киянка слесарная — применяется для придания нужной формы листовому металлу (инструмент жестянщика)

Кувалда — ручной ударный инструмент, предназначенный для нанесения исключительно сильных ударов при обработке металла, на демонтаже и монтаже конструкций. От молотка кувалда отличается значительно большей массой бойка, длиной рукоятки.

Метчик — слесарный инструмент для нарезания внутренних резьб. Метчик представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки. Профиль резьбы метчика должен соответствовать профилю нарезаемой резьбы.

Делаем рубку металла безопасной

Перед работой с крейцмейселем или зубилом на металле намечают место, которое требуется разрубить. Держа инструмент вертикально, устанавливаем его на отметку. Даже если элемент, который находится в работе, небольшого размера, лучше воспользоваться тисками, чтобы под ударом он не сдвинулся с рабочего места. Далее, оперев зубило режущей частью, надо нанести точный удар слесарным молотком

Важно, чтобы удары были короткими и точными, и главное – четко по тыльной части. Рука во время работы не должна крепко сжимать зубило, нужно лишь слегка поддерживать инструмент

Обычно с первого раза работа не заканчивается. Нужно выполнить несколько таких приемов.

Чтобы уберечь себя от осколков металла или соскальзывания молотка или зубила с заготовки, следует соблюдать несколько несложных правил. Рукоятка молотка должна хорошо держаться, самому работнику следует надеть защитные очки, а если заготовка хрупкая, потребуется еще и оградительная сетка. Если опыта маловато, лучше защитить и руки, надев на них специальный щиток. Сам инструмент, вернее его наконечник, не должен иметь трещин и заусенцев, собственно, таким же чистым должен быть и боек молотка. В остальном, лишь посоветуем не спешить и делать удары четко и коротко.

Вверху — крейцмейсель, внизу — зубило

Крейцме́йсель (от нем. Kreuz — «крест» и Meißel — «зубило») — разновидность зубила. Крейцмейсель предназначен для прорубки шпоночных пазов, узких канавок и углублений в твёрдых материалах. Также при помощи крейцмейселя вырезают бороздки при разрезании больших металлических поверхностей.

Крейцмейсели бывают нескольких видов: прямоугольные, круглые и специальные.

Похожие виды инструментов

К инструментам, которые часто принято объединять под общим названием «зубило», относятся несколько различных по конструкции и назначению устройств. Кроме уже затронутых в предыдущем пункте статьи собственно зубила и крейцмейселя, сюда входят кернер, боровок.

Собрав их воедино, и приняв во внимание специализации инструментов, можно получить следующую спецификацию:

Зубило слесарное. Базовый ручной ударно-рубящий инструмент для обработки металлических изделий. Его длина составляет от 10 до 20 см, ширина – от 5 до 52 мм. Угол заточки рабочей кромки варьируется от 35 до 75º, определяющий фактор – мягкость металла, для работы с которым создан инструмент. Зависимость следующая: чем менее твёрдый материал, предстоит обрабатывать, тем более острым будет угол на рабочем конце зубила. Все зубила могут выполняться как из цельного куска стали, так и с включениями твердосплавных компонентов, для обработки более твёрдых металлов и продления срока эксплуатации. Сталь, особенно в рабочей зоне зубила, дополнительно закаливается.
Зубило кузнечное. У этого типа имеется длинная деревянная ручка. Как можно догадаться из названия, применяется при обработке раскалённых деталей и относится к накладным кузнечным инструментам. По виду такое забило похоже на молоток. Типы лезвия различные, часто встречается инструмент с фасонными и закруглёнными кромками. Длина больше, чем у обычного слесарного, иногда доходит до 50 см

При работе важно, чтобы прибор был исправен, деревянная ручка не должна быть расклинена.
Пика-зубило предназначено для работы с наиболее твёрдыми металлами и каменными материалами. Им оснащаются отбойные молотки и пневматические бетоноломы

Рабочий конец может быть как конусообразным, так и иметь четырёхгранную форму. Противоположная сторона оптимизирована для использования с электроинструментом.
Зубило высечное обладает изогнутым рабочим концом. Его применяют, когда необходимо высечь фигурную борозду в листовом прокате. Нередко высечное зубило относят к подсечкам.
Подсечки используются для ускорения рубки. Вместо ударного конца подсечки имеют паз, которым они фиксируются на наковальне. В процессе рубки давление на деталь происходит с двух сторон, сверху со стороны зубила и снизу со стороны подсечки.
Бородок (пробойник) используется для пробивки отверстий в стальных листах. Форма рабочей части – цилиндрическая.
Кернер нужен для нанесения центровых отметок для последующего просверливания отверстий и иной разметки на детали. Представляет собой стальной стержень с заострённым концом. Помимо простых стандартных кернеров, в производстве применяются кернеры-самострелы с пружинным механизмом, позволяющие наносить разметку одной рукой без применения молотка.
Крейцмейсель. С его помощью в металле вырезаются канавки, прорубаются пазы и углубления. По форме рабочего конца различают прямоугольный, круглый и специальный крейцмейсели. У всех видов этого инструмента рабочая часть заужена для выполнения им своих функций. Крейцмейсель слесарный изготавливают из инструментальных сталей У7А и У8А с последующей закалкой.

Обработка кромок металла. Виды обработки кромок. Зубило. Крейцмейсель.

Для обработки кромок профильного и листового металлопроката существует много различных способов автоматических и ручных. Все зависит от технических условий, характера производства и назначения материала.

Обработка кромок производится для получения надлежащей их чистоты и точности. Кромки подготовляются под сварку, чеканку для точной пригонки деталей, для удаления слоя металла вдоль кромок в случае его повреждения при резке на ножах или автогенной резке.

Форма и материал зубила.

Зубила, изготовленные из углеродистой и инструментальной сталей марок У7А или У8А овального или многогранного сечения представляют собой стержень, один конец которого оттягивается и затачивается. Заточенная кромка зубила называется лезвием. Второй конец зубила, который имеет форму, слегка сведенную на конус, называется головкой.

Рис. 1. Зубило:

1 — головка; 2 — стержень; 3 — лезвие.

Какие работы выполняют крейцмейселем?

Крейцмейсель предназначается для прорубания узких канавок и, так же как и зубило, состоит из стержня, лезвия и головки. Во избежание заклинивания лезвие делается шире оттянутой части стержня.

Рис. 2. Крейцмейсель:

1—головка; 2 — стержень; 3 — лезвие.

Как сделать зубило?

Рабочие должны следить за исправным состоянием головок зубил и круйцмейселя, иначе это может привести к травматизму рук. Чтобы этого не произошло, нужно правильно сделать зубило. Для этого необходимо произвести отжиг, а после опилить режущие части и головки. Угол режущей части проверяется по шаблону. Затем проводят закалку до необходимой твердости путем нагрева до 700 — 800°, с охлаждением в воде.

Заточка зубила.

Угол заточки зубила применяют для рубки чугуна и стали (твердой) в 70 — 750, для твердой бронзы до 70°, для стали средней твердости 60° и для меди и латуни 45°.

Для нанесения ударов при рубке применяется молоток. Молоток должен быть исправным и плотно насажен на ручку.

Смотреть что такое «Крейцмейсель» в других словарях:

  • крейцмейсель — крейцмейсель … Орфографический словарь-справочник
  • крейцмейсель — зубило, долото Словарь русских синонимов. крейцмейсель сущ., кол во синонимов: 2 • долото (16) • зубило … Словарь синонимов
  • КРЕЙЦМЕЙСЕЛЬ — (нем. Kreuzmei?el) инструмент для вырубания узких канавок, шпоночных пазов и т. п … Большой Энциклопедический словарь
  • КРЕЙЦМЕЙСЕЛЬ — с узким лезвием (см.) для вырубания в твёрдых материалах узких канавок, шпоночных пазов или рубки швов, заусенцев и др … Большая политехническая энциклопедия
  • КРЕЙЦМЕЙСЕЛЬ — (от немецкого Kreuz meiβel) узкое зубило, литейный инструмент для обрубки и очистки отливок из черных и цветных сплавов. Крейцмейсель крепят в пневматическом молотке. Угол заточки α (рис. К 28) зависит от твердости обрабатываемого… … Металлургический словарь
  • КРЕЙЦМЕЙСЕЛЬ — (от нем. Kreuzmeissel) узкое зубило (см. рис.) для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. д.). Крейцмейсель … Большой энциклопедический политехнический словарь
  • крейцмейсель — (нем. Kreuzmeißel), инструмент для вырубания узких канавок, шпоночных пазов и т. п. * * * КРЕЙЦМЕЙСЕЛЬ КРЕЙЦМЕЙСЕЛЬ (нем. Kreuzmeibel), инструмент для вырубания узких канавок, шпоночных пазов и т. п … Энциклопедический словарь
  • крейцмейсель — (нем. kreuzmeibel) зубило с узким лезвием, употребляемое для вырубания канавок в металле. Новый словарь иностранных слов. by EdwART, , 2009. крейцмейсель (рэ, мэ, сэ), я, м. (нем. Kreuzmeißel … Словарь иностранных слов русского языка
  • Крейцмейсель — (нем. Kreuzmeiβel) узкое Зубило для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. п.) … Большая советская энциклопедия
  • Крейцмейсель — см. Зубило (доп.) … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Какие работы выполняют крейцмейселем

Определение: что это такое – рубка металла

Это операция слесарного дела, в ходе которой происходит заранее обусловленное разделение заготовки в различных пропорциях. Перед этим наносится специальная разметка. Разрыв можно осуществлять как вдоль, так и поперек. Это удобный способ, потому что он снижает количество процедур по финишной обработке, а значит, и себестоимость готовой продукции. Единственный нюанс – края могут получиться немного рваные, то есть понадобится шлифовка.

Это подготовительный этап, он не является чистовым, то есть последним. Задачи, которые решаются в процессе:

  • удаление лишнего слоя. окалины, прочих дефектов после отливки;
  • снятие кромок, в которых остается высокое кромочное напряжение после литья или штамповки;
  • раздел одного изделия на небольшие элементы;
  • пробой канавок или иных функциональных углублений, пазов.

Применение находится в широком спектре областей – от небольших предприятий до крупных машиностроительных заводов. Но наиболее примитивный аналог процедуры можно выполнять в домашних условиях.

Крейцмейсель что это такое фото

крейцмейсель — крейцмейсель … Орфографический словарь-справочник

крейцмейсель — зубило, долото Словарь русских синонимов. крейцмейсель сущ., кол во синонимов: 2 • долото (16) • зубило … Словарь синонимов

КРЕЙЦМЕЙСЕЛЬ — (нем. Kreuzmei?el) инструмент для вырубания узких канавок, шпоночных пазов и т. п … Большой Энциклопедический словарь

КРЕЙЦМЕЙСЕЛЬ — с узким лезвием (см.) для вырубания в твёрдых материалах узких канавок, шпоночных пазов или рубки швов, заусенцев и др … Большая политехническая энциклопедия

КРЕЙЦМЕЙСЕЛЬ — (от немецкого Kreuz meiβel) узкое зубило, литейный инструмент для обрубки и очистки отливок из черных и цветных сплавов. Крейцмейсель крепят в пневматическом молотке. Угол заточки α (рис. К 28) зависит от твердости обрабатываемого… … Металлургический словарь

КРЕЙЦМЕЙСЕЛЬ — (от нем. Kreuzmeissel) узкое зубило (см. рис.) для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. д.). Крейцмейсель … Большой энциклопедический политехнический словарь

крейцмейсель — (нем. Kreuzmeißel), инструмент для вырубания узких канавок, шпоночных пазов и т. п. * * * КРЕЙЦМЕЙСЕЛЬ КРЕЙЦМЕЙСЕЛЬ (нем. Kreuzmeibel), инструмент для вырубания узких канавок, шпоночных пазов и т. п … Энциклопедический словарь

крейцмейсель — (нем. kreuzmeibel) зубило с узким лезвием, употребляемое для вырубания канавок в металле. Новый словарь иностранных слов. by EdwART, , 2009. крейцмейсель (рэ, мэ, сэ), я, м. (нем. Kreuzmeißel … Словарь иностранных слов русского языка

Крейцмейсель — (нем. Kreuzmeiβel) узкое Зубило для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. п.) … Большая советская энциклопедия

Крейцмейсель — см. Зубило (доп.) … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Название «крейцмейсель» происходит из немецкого языка. Данный термин является названием слесарного ударно-режущего инструмента, относящегося к одной с зубилом группе.

Эти инструменты характеризуются общим принципом и технологией действия, но путать их нельзя. Устройства имеют различную конструкцию и область применения.

Чтобы понять разницу между ними, необходимо рассмотреть общие черты и различия.

Крейцмейсель и зубила: чем отличаются эти инструменты

Они имеют идентичные основные элементы. Оба инструмента изготавливают из стали, состоят из ударной части, которая принимает на себя силу удара от кувалды/молотка. Рабочий участок заточен. И зубило, и крейцмейсель снабжены серединой, за которую держится рабочий.

Она позволяет направлять прибор в нужную сторону.Если внимательно посмотреть на эти инструменты, различие становится очевидным. Рабочая часть у крейцмейселя сплюснута гораздо больше, нежели у зубила. Исключение составляет кончик, на котором находится рубящая грань.

Это придает устройству некоторое сходство с лопаткой. Металл обрабатывается вдоль боковых сторон. Зубило является более грубым инструментом. Наиболее простая конструкция этого инструмента представляет собой брусок из металла, который сужен и заточек с одного из концов.

Отдельные параметры, являющиеся специфическими, — длина, угол заточки, а также материал исполнения зависят от конкретной специализации инструмента. Это справедливо и для зубила, и для крейцмейселя.

Как устроен слесарный инструмент крейцмейсель?

Устройство инструмента имеет характерные для слесарных инструментов черты. Оно состоит из рабочей, ударной и средней частей. Первой является фронтальной стороной крейцмейселя. На ней находится режущая кромка.

С противоположного конца инструмента расположена фронтальная сторона. Она требуется для осуществления удара молотком либо другим тяжелым предметом. Средняя часть инструмента предназначена для обхвата. Она позволяет облегчить работу с устройством.

Конструкция крейцмейселя должна отвечать определенным требованиям. Они прописаны в ГОСТе 7212-74. Общая длина инструмента согласно данному стандарту варьируется от 12,5 и до 20 см. Заточка может иметь следующие углы — 45, 60, 70 градусов.

ГОСТ определяет и материал, из которого изготовлено устройство. Крейцмейсели производят только из инструментальной стали марки У7А или У8А. Устройства обязательно должны быть с защитным покрытием. Оно выполняется кадмиевым, окисловым, цинковым, хромовым.

Работа крейцмейселем

Как уже было отмечено, крейцмейсель относится к ударно-режущим инструментам. Для его работы необходимо наличие второго инструмента – слесарного молотка массой 0,5 – 0,7 кг. или небольшой кувалды с массой бойка до 1 кг.

Обрабатываемая деталь при рубке обязательно должна надежно фиксироваться в каком-либо зажимном приспособлении, например, в слесарных тисках. Крейцмейсель держат в нерабочей руке под углом около 45о, направляя его, а рабочая рука выполняет периодические удары посредством ударного инструмента. Во избежание травмирования глаз осколками обрабатываемого металла все работы рекомендуют выполнять в защитных очках. В связи с небольшой площадью ударной части при отсутствии опыта работы с инструментом неизбежны промахи, что может привести к травмированию руки, держащей крейцмейсель. Во избежание этого многие ответственные современные производители реализуют ударно-режущие инструменты, оснащенные защитными резиновыми шайбами, защищающими руку работающего.

При отсутствии такого удобного защитного приспособления его несложно изготовить самостоятельно. Разметьте и вырежьте из плотной листовой резины толщиной 8-10 мм. круглую деталь диаметром около 70 мм. и просверлите в центре нее два соседних отверстия диаметром 10 мм. каждое. Затем острым ножом аккуратно прорежьте перемычку и установите полученную защиту на среднюю часть крейцмейселя. Диаметр шайбы должен не только обеспечивать защиту руки от удара, но и не должен препятствовать свободному обзору зоны работы инструмента.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Технология работы с ударном-режущим инструментом

Крейцмейсель предназначен для проведения тонких работ, например, при создании бороздок фигурной формы и пазов на различных деталях. Работа с устройством предполагает задействованием ударного тяжелого приспособления. Обычно используются слесарный молоток либо кувалду. Его вес должен варьироваться от 500 г и до 1 килограмма. Заготовку, с которой предстоит работать, фиксируют в требуемом положении посредством тисков. Это можно сделать и любым другим способом. Главное, добиться того, чтобы деталь была надежно закреплена. Инструмент удерживают левой рукой под острым углом по отношению к обрабатываемой детали. Правой рукой по тыльному концу крейцмейселя наносят удары молотком. Они должны быть точными и короткими. Нельзя слишком сильно зажимать инструмент в руке. Если мастер левша, тогда используют противоположное положение рук — молоток в правой, инструмент в левой.

Как сделать зубило своими руками

Для изготовления зубила своими руками вам понадобится пружина, выполненная из прочного, закаленного металла, а также целый набор различных инструментов и приспособлений:

  • кузнечный горн;
  • вермикулит;
  • кувалда;
  • наковальня;
  • шлифовальный станок;
  • напильник;
  • щипцы;
  • УШМ-ка;
  • масло.

Не забудьте о средствах защиты.

Надев очки и фартук, можете приступать к работе.

Технология изготовления инструмента достаточно проста, поэтому вы без проблем справитесь, если даже не делали этого никогда раньше.

  1. Отрезаем один виток пружины, разогреваем и выпрямляем его.
  2. Придаем рабочей части нужную форму (например, четырехгранную). Заготовку нагреваем и обстукиваем, формируем канавку.
  3. Раскаленный кусок металла помещаем в вермикулит, чтобы облегчить обработку.
  4. Заготовку обрабатываем при помощи напильника и шлифовального станка.
  5. Будущий инструмент нагреваем до температуры 760 градусов, затем помещаем в емкость с маслом. После нагреваем еще раз до температуры 200 градусов, даем остыть естественным путем. Такая закалка сделает металл прочным и твердым.
  6. Шлифуем, придаем эстетичный внешний вид.

Вот и все, инструмент готов.

Осталось попробовать его в работе.

Приниматься за изготовление зубила своими руками целесообразно, если под рукой есть все необходимые приспособления.

Если таковых нет, инструмент проще купить.

Рубка металла

Рубкой называется операция, при которой с помощью режущего инструмента с поверхности заготовки или детали удаляются лишние слои металла или заготовка разрубается на части.

Применяется рубка в тех случаях, когда станочная работа трудно выполнима или нерациональна и когда не требуется высокой точности обработки.

Рубка применяется для удаления (срубания) с заготовки небольших неровностей, шероховатостей, снятии твердой корки, окалины, заусенцев, острых углов кромок на литых и штампованных деталях. Кроме того, при помощи рубки вырубают шпоночные пазы, смазочные канавки, разделывают трещины в деталях под сварку (разделка кромок), срубают головки заклепок при их удалении, вырубают отверстия в листовом материале, отрубают от пруткового, полосового или листового металла какую-то часть.

Точность обработки, достигаемая при рубке составляет 0,5 – 1 мм.

Производится рубка при неподвижном положении обрабатываемой детали. Обычно заготовку перед рубкой закрепляют в тисках. Крупные заготовки рубят на плите или наковальне, а очень крупные – в том месте, где они находятся.

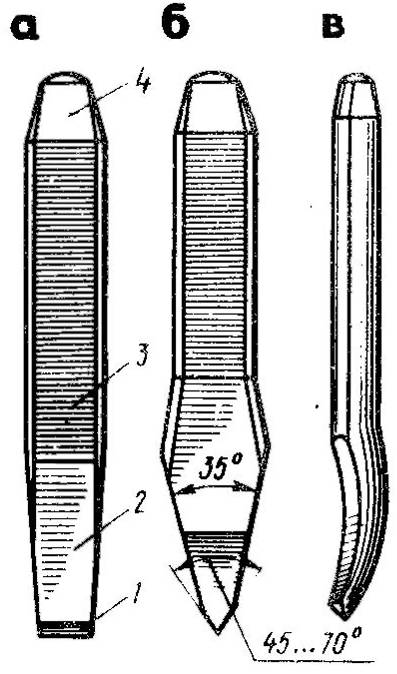

Основными режущими инструментами при ручной рубке являются зубило, крейцмейсель и др., а ударным инструментом – слесарные молотки.

Простейшим режущим инструментом, служащим для рубки металла, обрубки заусенцев, грубого выравнивания поверхностей, срубания головок заклепок, вырубания пазов и отверстий является зубило.

Зубило представляет собой стальной стержень, изготовленный из инструментальной углеродистой стали У7А6, УВА, 7ХВ, 8ХВ.

Зубило состоит из трех частей: рабочей, средней и ударной.

Рабочая часть зубила представляет собой стержень с клиновидной режущей частью – лезвием на конце, заточенной под определенным углом.

Ударная часть – боек сделана суживающейся кверху, вершина ее закруглена. Угол заострения (угол между боковыми гранями) выбирается в зависимости от твердости обрабатываемого металла. За среднюю часть зубило держат при рубке.

Для рубки металлов рекомендуют следующие углы заострения: для твердых материалов – сталь, бронза, чугун – 70 градусов; для материалов средней твердости – сталь – 60 градусов; для мягких материалов, таких как латунь, медь, титановые сплавы – 45 градусов; для алюминиевых сплавов – 35 градусов.

Длина зубила может быть 100, 125, 200 мм, ширина рабочей части – 5 мм, 10 мм,16 и 20 мм.

Рабочая часть зубила на длине 15 – 30 мм закаливается и отпускается. При испытании зубила на прочность им отрубают зажатую в тиски стальную полосу марки Ст6 толщиной 3 мм шириной 50 мм.

После испытания на лезвии зубила не должно быть вмятин, выкрошенных мест и заметных следов затупления.

Для определения степени закалки зубила пользуются старым напильником. Им проводят по закаленной части зубила. Если при этом напильник не снимает стружку с закаленной части зубила, а на ней остаются лишь едва заметные риски, закалка выполнена качественно.

Крейцмейсель служит для прорубания узких пазов и канавок. От зубила он отличается более узкой режущей кромкой. Однако его можно использовать и для срубания поверхностного слоя с широкой плиты. Для этого сначала крейцмейселем прорубают канавки, а оставшиеся вырубают зубилом.

Материалы для изготовления крейцмейселя и углы заострения, твердость рабочих и ударных частей такие же, как и у зубила.

Для вырубания профильных канавок – полукруглых, двугранных и других применяют специальные крейцмейсели – канавочники. Канавочники отличаются от крейцмейселя только формой режущей кромки. Изготовляют их из стала У8А длиной 80, 100, 120, 150, 200, 300 и 350 мм с радиусом закругления 1; 1,5; 2,0; 2,5; 3 мм.
