Настольный токарный станок по металлу

Классификация токарных агрегатов

Токарные установки создавались для обработки заготовок, имеющих цилиндрическую форму.

Такая форма придается детали в результате обработки наружной поверхности. Операция в этом случае называется точением.

Для того чтобы обработать внутреннюю поверхность, выполняется расточка.

В производственных циклах используются токарные агрегаты следующих типов:

  • револьверный;
  • винторезный;
  • многошпиндельный;
  • фрезерный
  • с ЧПУ.

Для мелкосерийного и штучного производства по металлу принято использовать мини токарный станок «Универсал».

Мини установки этой серии созданы специально для использования в индивидуальном и мелкосерийном производстве.

При необходимости создать полноценное предприятие по обработке металлических изделий, приходится использовать агрегаты разного профиля и назначения, в том числе отлично справляется с заданием фрезерный станок.

Китайский револьверный станок с ЧПУ используется в реализации самых сложных проектов.

Видео:

Однако настольного варианта должной производительности и надежности на рынке пока нет. Токарно-винторезный станок обладает широкими функциональными возможностями.

В настоящее время такие механизмы успешно производятся своими руками.

Однако приходится констатировать, что по своей надежности и долговечности они не могут конкурировать с экземплярами заводского производства.

Настольный токарно-винторезный станок

Действующая модель экономики стимулирует становление и развитие предприятий малого бизнеса.

В дополнение к этому, определенное число людей занимается народными ремеслами и таким мастерам очень часто нужен настольный станок

по металлу.

Токарно-винторезный агрегат в такой ситуации получил высокую оценку мастеров. Мини станок этого типа выпускается компаниями, штаб-квартиры которых находятся в разных государствах.

При выборе конкретной модели нужно обращать внимание на бренд, под которым произведен агрегат. Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:

Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:

  • обточка и расточка поверхностей;
  • развертка отверстий;
  • обработка торцевых поверхностей;
  • нарезка резьбы;
  • зенкерование;
  • сверление.

Настольный прецизионный мини токарно-винторезный станок принято считать одним из основных в производстве механических и электронных часов.

Производство измерительных приборов требует применения высокоточного оборудования.

Видео:

Токарно-винторезный станок здесь используется при обработке миниатюрных валов и втулок.

Настольный фрезерный станок с ЧПУ изготавливает корпусные детали.

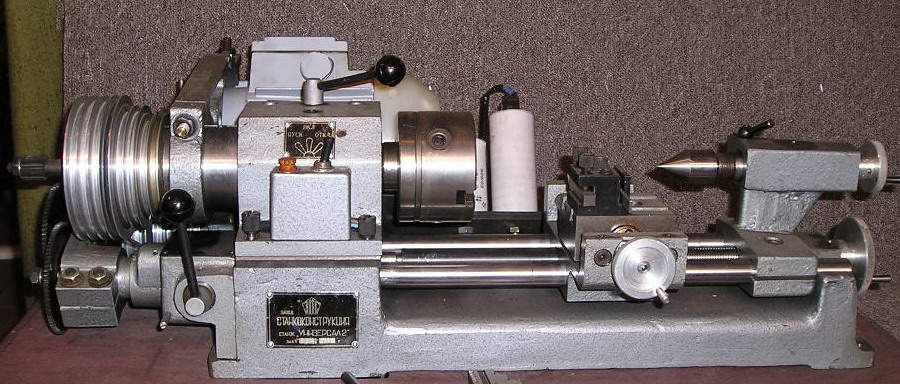

Токарные станки серии «Универсал»

При знакомстве с линейкой настольных токарных станков «Универсал», следует обратить внимание на многофункциональность конкретной модели

Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В

Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В. Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг

Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит

Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит.

Мини станок «Универсал» используется для выполнения следующих технологических операций:

  • расточка;
  • распиловка;
  • сверление;
  • шлифование;
  • фрезерование.

Третья модель агрегата «Универсал» оснащена функцией, которая позволяет изменить движение суппорта, не останавливая вращение шпинделя.

Плюс к этому на станке можно выполнять обработку заготовок с высокой точностью. В частности по параметрам шероховатости, некруглости и конусности.

Предельный диаметр заготовки, которую можно обработать на станке «Универсал», составляет от 90 до 150 мм.

В первом случае заготовка устанавливается над станиной, во втором – над суппортом.

По степени автоматизации

Часто металлорежущие станки производят с дополнительной функцией автоматизации. В зависимости от степени автоматизации станки разделяются на такие виды:

  • ручное управление;
  • полуавтоматы, когда цикл обработки ведется автоматически, а оператор меняет заготовку и включает станок;
  • автоматы, где непрерывно происходит множество рабочих циклов автоматически, без оператора, включая замену инструмента, загрузку и выгрузку деталей;
  • станки с ЧПУ, они производятся с функцией быстрого изменения режимов работы корректировкой программы.

Токарные станки с ЧПУ

Современные металлорежущие станки производят с дополнительным оснащением, это ускоряет процесс обработки материала. Увеличить степень автоматизации в мелкосерийном производстве мастера могут при условии большего использования станков с числовым (цикловым) программным управлением (ЧПУ). В их маркировке присутствует буква Ф (Ц).

  • цифровая индикация Ф1 – система позволяет делать предварительный набор координат, цифровая индикация отображает в числовом выражении настоящее положение и перемещение подвижного узла станка;
  • прямоугольная или позиционная система Ф2;
  • контурная Ф3;
  • универсальная Ф4 – объединяет контурную и позиционную обработку детали.

Обзор популярных маленьких моделей по металлу

На российском рынке особой популярностью пользуются несколько производителей станков, среди которых PROMA, JET, Weiss Machinery.

Среди агрегатов, выпускаемыми JET популярностью пользуются:

  • BD-7.
  • BD-3.
  • BD-8A.

Данные модели швейцарского производства заслужили любовь мастеров своей функциональностью, компактностью и простотой в работе.

Компания OPTIMUM предоставляет универсальные модели оборудования – немецкое оборудование имеет продолжительный срок работы и потенциал. Weiss Machinery ориентируются на более простое оборудование, без навороченного функционала – благодаря этому аппараты универсальны и дешевы.

Виды металлорежущего оборудования

Металлорежущие станки в зависимости от назначения подразделяются на девять основных групп. К ним относятся следующие устройства:

  • токарные — все разновидности станков токарной группы (в маркировке обозначаются цифрой «1»);
  • сверлильные и расточные — станки для выполнения сверлильных операций и расточки (группа «2»);
  • шлифовальные, полировальные, доводочные — металлорежущие станки для выполнения доводочных, шлифовальных, заточных и полировальных технологических операций (группа «3»);
  • комбинированные — металлорежущие устройства специального назначения (группа «4»);
  • резьбо- и зубообрабатывающие — станки для обработки элементов резьбовых и зубчатых соединений (группа «5»);
  • фрезерные — станки для выполнения фрезерных работ (группа «6»);
  • долбежные, строгальные и протяжные — металлорежущие станки различных модификаций соответственно для строгания, долбежки и протяжки (группа «7»);
  • разрезные — оборудование для выполнения отрезных работ, в том числе пилы (группа «8»);
  • разные — примеры таких металлорежущих агрегатов — бесцентрово-обдирочные, пилонасекательные и другие (группа «9»).

Группы и типы металлорежущих станков (нажмите, чтобы увеличить)

Кроме того, металлорежущие станки могут относиться к одному из следующих типов:

  • много- и одношпиндельные, специализированные (полуавтомат и автомат), копировальные многорезцовые, револьверные, сверлильно-отрезные, карусельные, лобовые и специальные типы токарных станков;
  • оборудование для выполнения технологических операций расточки и сверления: много- и одношпиндельные, полуавтоматы, сверлильные станки вертикального, горизонтального и радиального типа, расточные устройства координатного, алмазного и горизонтального типа, разные сверлильные модели;
  • различные типы шлифовальных станков (плоско, внутри- и круглошлифовальные), обдирочное и полировальное оборудование, заточные и специализированные агрегаты;
  • типы металлообрабатывающих станков, предназначенные для обработки элементов зубчатых и резьбовых соединений: зуборезные (в том числе предназначенные для обработки колес конической формы), зубострогальные — для цилиндрических зубчатых колес, зубофрезерные, резьбонарезные, резьбо- и зубошлифовальные, зубоотделочные, проверочные, резьбо-фрезерные, устройства для обработки торцов зубьев и элементов червячных пар;
  • металлорежущие станки, относящиеся к фрезерной группе: консольные (вертикальные, горизонтальные и широкоуниверсальные модели) и бесконсольные (вертикальные устройства, продольные, копировальные и гравировальные модели);
  • строгальное оборудование и модели подобного назначения: продольные станки, на которых установлена одна или две стойки; горизонтальные и вертикальные протяжные устройства;
  • разрезное оборудование: оснащенное абразивным кругом или гладким металлическим диском, резцом или пилами различной конструкции (ленточными, дисковыми, ножовочными); правильно-отрезные типы металлообрабатывающих станков;
  • остальные типы станков для обработки металлических заготовок: делительные, используемые для осуществления контроля сверл и шлифовальных кругов, опиловочные, балансировочные, правильно- и бесцентрово-обдирочные, пилокасательные.

Вертикально-фрезерный станок — один из представителей обширной фрезерной группы

Классификация металлорежущих станков также осуществляется по следующим параметрам:

  • по весу и габаритным размерам оборудования: крупное, тяжелое и уникальное;
  • по уровню специализации: станки, предназначенные для обработки заготовок одинаковых размеров — специальные; для деталей с разными, но однотипными размерами — специализированные; универсальные устройства, на которых можно выполнять обработку деталей любых размеров и форм;
  • по степени точности обработки: повышенной — П, нормальной — Н, высокой — В, особо высокой точности — А; также различают станки, на которых можно выполнять особо точную обработку — С, их еще называют прецизионными.

Это интересно: Инверторные сварочные аппараты: какой лучше и как выбрать

Основные рабочие узлы

Основные узлы токарно-винторезного станка на ниже представленном рисунке выделены текстом в подробном описании:

  1. На станине монтируются все основные узлы станка.
  2. Передний узел (бабка) является пусковым устройством для вращения обрабатываемой заготовки. В ее корпусе находится коробка скоростей.
  3. Задний узел (бабка) при обработке отверстий удерживает сверло, цинкер и развертку.
  4. Ходовой вал и ходовой винт запускает в работу коробка подач. Она также меняет количество их оборотов.
  5. Преобразователем вращательных движений ходового вала и винта в прямолинейное движение суппорта является фартук.
  6. Суппорт, в свою очередь, двигает резцом на резцовой головке.

Основное отличие токарного и токарно-винторезного станков состоит в наличии или отсутствии одной детали – ходового винта. В последнем эта деталь присутствует, благодаря чему устройство может выполнять нарезку резьбы резцом.

Принципиальная схема токарно-винторезного станка с обозначением всех основных узлов и крепежных деталей представлена ниже на рисунке.
