Полиспасты: от расчетов до запасовки

Система блоков

Применение подвижного блока даёт двукратный выигрыш в силе, применение неподвижного — позволяет изменить направление прилагаемой силы. На практике используются комбинации подвижных и неподвижных блоков. При этом каждый подвижный блок позволяет вдвое уменьшить прилагаемое усилие или вдвое увеличить скорость перемещения груза. Неподвижные блоки используют для связи подвижных блоков в единую систему. Такая система подвижных и неподвижных блоков называется полиспаст.

Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейший полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Рисунок 1. Каждый подвижный блок в полиспасте даёт двукратный выигрыш в силе или скорости

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента, применяются значительно реже. Они используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

Рисунок 2. Крепление каната при чётной и нечётной кратности полиспаста

Выигрыш в силе при применении полиспаста с $n$ подвижных и $n$ неподвижных блоков определяется по формуле: $P=2Fn$, где $Р$ — вес груза, $F$ — сила, прилагаемая на входе полиспаста, $n$ — число подвижных блоков.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Рисунок 3. Одинарные и сдвоенные полиспасты

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки.

Рисунок 4. Способы обеспечения вертикальности подъёма груза

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Вопрос: почему у подъемных строительных кранов крюк, который переносит груз, закреплен не на конце троса, а на обойме подвижного блока?

Ответ: для обеспечения вертикальности подъёма груза.

spravochnick.ru

Как сделать подъемник своими руками

В строительстве во время проведения монтажных работ далеко не всегда есть возможность подогнать подъемный кран. Тогда возникает вопрос, как поднять груз веревкой. И здесь находит свое применение простой полиспаст. Для его изготовления и полноценной работы нужно сделать расчеты, чертежи, правильно подобрать веревку и блоки.

Подготовка базы – схема и чертеж

Прежде чем приступать к сооружению полиспаста своими руками, нужно внимательно изучить чертежи и подобрать подходящую для себя схему. Опираться следует на то, как вам будет удобнее разместить конструкцию, какие блоки и трос имеются.

Случается, что грузоподъемности блоков полиспаста недостаточно, а сооружать сложный многократный подъемный механизм нет времени и возможности. Тогда применяют сдвоенные полиспасты, представляющие собой комбинацию из двух одинарных. Этим устройством также можно поднимать груз таким образом, чтобы он двигался строго вертикально, без перекосов.

Как подобрать веревку и блок

Важнейшую роль в построении полиспаста своими руками играет веревка

Важно, чтобы она не растягивалась. Такие канаты называют статическими

Растяжение и деформация гибкой связи дает серьезные потери эффективности работы. Для самодельного механизма подойдет синтетический трос, толщина зависит от веса груза.

Материал и качество блоков – показатели, которые обеспечат самодельным подъемным устройствам расчетную грузоподъемность. В зависимости от подшипников, которые установлены в блоке, меняется его КПД и это уже учтено в расчетах.

Но как поднять груз на высоту своими руками и не уронить его? Чтобы обезопасить груз от возможного обратного хода, можно установить специальный фиксирующий блок, который позволяет веревке двигаться только в одном – нужном направлении.

Пошаговая инструкция для подъема груза через блок

Когда веревка и блоки готовы, схема выбрана, а расчет произведен, можно приступать к сборке. Для простого двукратного полиспаста понадобятся:

  • ролик – 2 шт.;
  • подшипники;
  • втулка – 2 шт.;
  • обойма для блока – 2 шт.;
  • веревка;
  • крюк для подвеса груза;
  • стропы – если они нужны для монтажа.

Пошагово подъем груза на высоту осуществляется так:

  1. Соединяют ролики, втулку и подшипники. Объединяют все это в обойму. Получают блок.
  2. Веревку запускают в первый блок;
  3. Обойма с этим блоком жестко крепится к неподвижной опоре (железобетонная балка, столб, стена, специально смонтированный вынос и пр.);
  4. Затем конец веревки пропускают через второй блок (подвижный).
  5. К обойме крепят крюк.
  6. Свободный конец веревки фиксируют.
  7. Стропят поднимаемый груз и соединяют его с полиспастом.

Самодельный подъемный механизм готов к использованию и обеспечит двойной выигрыш в силе. Теперь, чтобы поднять груз на высоту, достаточно потянуть за конец веревки. Огибая оба ролика, веревка поднимет груз без особых усилий.

Можно ли объединить полиспаст и лебедку

Если к самодельному механизму, который вы построите по этой инструкции, присоединить электрическую лебедку, получится самый настоящий подъемный кран, выполненный своими руками. Теперь для подъема груза не придется напрягаться совсем, лебедка все сделает за вас.

Даже ручная лебедка сделает подъем груза комфортнее – не нужно стирать руки о канат и переживать, чтобы веревка не выскользнула из рук. В любом случае, крутить ручку лебедки куда проще.

В принципе, даже вне стройплощадки умение в походных условиях с минимумом инструментов и материалов соорудить элементарный полиспаст для лебедки – очень полезный навык. Особенно оценят его автомобилисты, которым посчастливилось застрять на машине где-нибудь в непроходимом месте. Сделанный на скорую руку полиспаст значительно увеличит производительность лебедки.

Переоценить значение полиспаста в развитии современного строительства и машиностроения сложно. Понимать принцип действия и визуально представлять себе его конструкцию должен каждый. Теперь вам не страшны ситуации, когда нужно поднять груз, а специальной техники нет. Несколько шкивов, веревка и смекалка позволят обойтись без привлечения крана.

Полиспаст. Назначение и устройство, виды, схема.

Привод грузоподъемного крана имеет свой предел. Вернее стоимость двигателя растет гораздо быстрее, чем вес груза, который он может поднять. Конечно, вам ничего не мешает поставить очень дорогой двигатель, но есть способ лучше — использование полиспаста.

По сути именно с полиспаста началось развитие ГПМ как сложных механизмов. В своей схеме полиспаст использует более древние изобретения, такие как блок и гибкое сочленение. Веревку вместо рычага начали использовать далеко не сразу.

В дальнейшем полиспаст начали использовать повсеместно. Ни одно парусное судно не обходится без такого простого, но незаменимого такелажа. Конечно, современная конструкция полиспаста сильно видоизменилась, но суть осталась та же.

Схема полиспаста

Вот простейшая схема полиспаста.

Кружки это блоки. Большой круг привод, а вернее барабан, грузоподъемного крана. Конец троса закреплен не на крюке крана, а на неподвижной относительно крана поверхности. Такой поверхностью может быть стрела крана или, если говорить про башенные краны, каретка. Нижний блок никак не закреплен на кране и является подвижным относительно него. Это две простейшие схемы устройства полиспаста.

Какие же нагрузки возникают в этом случае?

Расчет полиспаста

Вернее будет спросить, как изменится нагрузка на двигатель и на сам канат. В нашем случае она уменьшится в два раза. Конечно, можно приводить формулы и школьные примеры известные еще со времен Архимеда, но можете поверить на слово. Но это относительно простой пример. Как произвести расчет полиспаста более сложного я расскажу в другой статье.  А теперь рассмотрим какие-же бывают полиспасты.

Устройство и виды полиспастов

Для начала стоит отметить, что все полиспасты делятся на два вида:

  • силовой полиспаст
  • скоростной полиспаст

Конечно, нам как практикам более интересен силовой полиспаст, но стоит понять устройство и другого вида полиспаста.

В примере выше представлено устройство именно силового полиспаста. В нем усилие сокращается в два раза, но и присутствует существенный недостаток. Внимательно посмотрите на рисунок. Скорость изменения положения груза будет в два раза ниже, чем скорость «намота» троса на бобину двигателя.

Скоростной полиспаст представляет собой обратную картину. Просто представьте, что двигатель и крюк поменяли местами. Скорость относительно базового безблочного варианта возрастет в два раза. Но усилие необходимое чтобы поднять груз тоже вырастет.

Кратность полиспаста

Усложняем схему. Никто нам не мешает использовать не два блока, а три, четыре и более.

На рисунке представлен сдвоенный полиспаст. Нагрузка на двигатель снижена примерно в четыре раза. «Примерно» потому что часть усилия мы теряем на трение каната о блок. КПД блока обычно составляет 0,97.

Кратностью полиспаста называется как раз отношение усилий троса на барабане и около груза. В примере выше кратность полиспаста равна четырем.

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.

Тема: Краны

Как на эффективность работы влияет веревка

Избежать зажатия и перекручивания веревки можно, если использовать дополнительные приспособления, к примеру, монтажные платы, которые позволяют разнести ролики относительно друг друга. Категорически не рекомендуем применять в полиспастах растягивающиеся веревки, поскольку в сравнении с обычными статическими изделиями они очень серьезно проигрывают в эффективности. Собирая блок для подъема грузов, специалисты используют и грузовую, и отдельную веревки, которые прикрепляются к объекту независимо от подъемного приспособления.

Эксплуатация отдельных веревок дает некоторое преимущество. Суть заключается в том, что отдельная веревка предоставляет возможность предварительно или заранее собрать всю конструкцию. К тому же, можно существенно облегчить проход узлов, поскольку используется вся длина веревки. Единственный недостаток – это невозможность фиксировать груз в автоматическом режиме. Грузовые же веревки могут похвастаться именно такой особенностью, поэтому в случае возникновения необходимости в автофиксации груза воспользуйтесь именно грузовой веревкой.

Большое значение имеет обратный ход. Данный эффект является неизбежным, поскольку в момент снятия, а также при перехватывании веревки или остановке на отдых груз непременно двигается в обратную сторону. От качества используемых блоков, а также всего устройства в целом зависит то, насколько сильно груз уйдет обратно. Можно предотвратить возникновение данного явления, если приобрести специальные ролики, обеспечивающие пропуск веревки исключительно в одном направлении.

Расскажем немного о том, как правильно крепить грузовую веревку к подъемному механизму. Далеко не всегда даже самый предусмотрительный мастер обладает веревкой необходимой длины, которая требуется для крепления динамической части блока. Поэтому разработано несколько способов крепления механизма:

При помощи схватывающих узлов. Эти узлы завязываются в пять оборотов из репшнуров, сечение которых не превышает 8 мм. Использование подобных узлов является самым эффективным и, соответственно, распространенным. По словам специалистов, узлы являются очень прочными и надежными. Лишь нагрузка свыше 13 кН способна привести к сползанию такого узла

Важно то, что даже при сползании узел никоим образом не деформирует веревку, оставляя ее в целости и сохранности.
Применение зажимов общего назначения. Данные приспособления можно использовать даже в сложных климатических условиях, к примеру, на мокрых или обледенелых веревках

Нагрузка в 7 кН способна привести к сползанию зажима, что приводит к повреждению веревки, хотя и не очень сильному.
Персональные зажимы. Они применяются только при небольших работах, поскольку нагрузка свыше 4 кН приводит к сползанию зажима и последующему обрыву веревки.

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

  • Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.
  • Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
  • Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

Принцип работы полиспаста

По сути, полиспаст является системой рычагов, роль которых выполняют части каната, находящиеся между блоками. Как известно, закон рычага гласит что, выигрывая в силе, проигрываешь в расстоянии, а значит, и в скорости, и наоборот. Значит, для перемещения груза на 1 метр механизмом с двойным выигрышем придётся выбрать 2 метра каната, то есть потратить в 2 раза больше времени. Прилагаемое усилие будет в 2 раза меньше массы груза, однако, количество затраченной энергии не изменится.

Точно так же подсчитывается выигрыш по расстоянию, если точки крепления полиспаста и груза поменять местами.

Как работают блоки?

Блок состоит из одного или нескольких колес (роликов), огибаемых цепью, ремнем или тросом. Так же, как и рычаг, блок уменьшает усилие, необходимое для подъема груза, но плюс к этому может изменять направление прикладываемой силы.

За выигрыш в силе приходится расплачиваться расстоянием: чем меньшее усилие требуется для подъема груза, тем больше путь, который должна пройти точка приложения этого усилия. Система блоков увеличивает выигрыш в силе за счет использования большего количества грузонесущих цепей. Подобные силосберегающие устройства имеют очень широкий диапазон применения — от перемещения на высоту массивных стальных балок на строительных площадках до подъема флагов.

Как и в случае других простых механизмов, изобретатели блока неизвестны. Хотя, возможно, блоки существовали и раньше, первое упоминание о них в литературе относится к пятому веку до нашей эры и связано с использованием блоков древними греками на кораблях и в театрах.

Установленные на подвесном рельсе подвижные системы блоков (рисунок сверху) широко распространены на сборочных линиях, поскольку существенно облегчают перемещение тяжелых деталей. Прикладываемая сила (F) равна частному от деления веса груза (W) на используемое количество поддерживающих его цепей (n).

Одинарные неподвижные блоки

Этот простейший тип блока не уменьшает усилие, необходимое для подъема груза, но зато изменяет направление прикладываемой силы, как это показано на рисунках сверху и справа вверху. Неподвижный блок на верхней части флагштока облегчает подъем флага, позволяя тянуть шнур, к которому привязан флаг, вниз.

Одинарные подвижные блоки

Одинарный блок, имеющий возможность перемещения, уменьшает наполовину усилие, требующееся для подъема груза. Однако уменьшение вдвое прикладываемой силы означает, что точка ее приложения должна пройти в два раза больший путь. В данном случае сила равна половине веса (F=1/2W).

Системы блоков

При использовании комбинации неподвижного блока с подвижным прикладываемая сила кратна общему количеству грузонесущих цепей. В данном случае сила равна половине веса (F=1/2W).

Груз, подвешенный через блок вертикально, позволяет туго натягивать горизонтальные электрические провода.

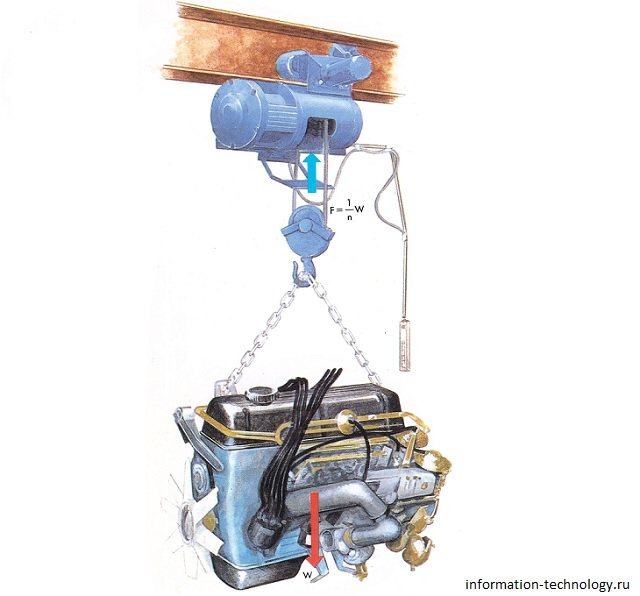

Подвесной подъемник (рисунок сверху) состоит из цепи, обвитой вокруг одного подвижного и двух неподвижных блоков. Подъем груза требует прикладывания силы, составляющей всего лишь половину от его веса.

Полиспаст, обычно используемый в больших подъемных кранах (рисунок справа), состоит из комплекта подвижных блоков, к которому подвешивается груз, и комплекта неподвижных, прикрепленного к стреле крана. Получая выигрыш в силе от столь большого количества блоков, кран может поднимать очень тяжелые грузы, например, стальные балки. В данном случае сила (F) равна частному от деления веса груза (W) на количество поддерживающих тросов (n).

information-technology.ru

Мощный блочок без токарных работ своими руками

Здравствуйте, Сегодня, своими руками — мощный блочок без применения токарных работ.

Нужно было изменить конструкцию подвеса в теплицах, где применил блочную систему для натяжки троса 3 мм, при изгибе его на 90°, поэтому понадобилось несколько блочков. Наверняка есть другие, но продаже нашёл только такой как на фото не совсем внушивший мне доверия, на вид красивый, но совершенно не удовлетворительный, по функционалу, а именно надёжности, плюс цена (нужно было 8 штук).


Пришлось делать свой вариант, причём без применения токарных работ, который и представляю Вашему вниманию.


Описываемый в данной публикации блочок рассчитан на тросик Ø 3 — 4 мм и на нужный мне радиус его изгиба, но по такому же принципу можно изготовить блок и для другого диаметра троса и предельной нагрузке, которая будет зависеть лишь от выбора такелажной серьги.

Конечно же, он не рассчитан на большие скорости вращения, но для работы в условиях, где этого не требуется, он вполне подходит, главное — это его мощность, а значит и надёжность.

А если изготовить шкив на токарном станке, то блочок будет соответствовать абсолютно всем, необходимым к нему, требованиям.

Комплектующие для изготовления блока:

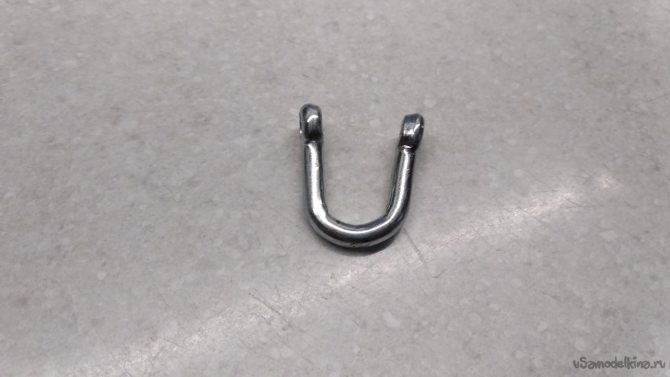

Серьга (скоба) такелажная 5 мм — 1 шт. Лучше конфигурация типа «омега», но такого размера нашёл только прямую.


Шайба усиленная М8 — 2 шт.

Шайба М8 — 2 шт.Внимание! Должны быть одинаковые, учитывая, что шайбы попадаются разные, и по диаметру, и по толщине. Я подобрал шайбы суммарной толщиной 4 мм, что мне и было нужно

Я подобрал шайбы суммарной толщиной 4 мм, что мне и было нужно.

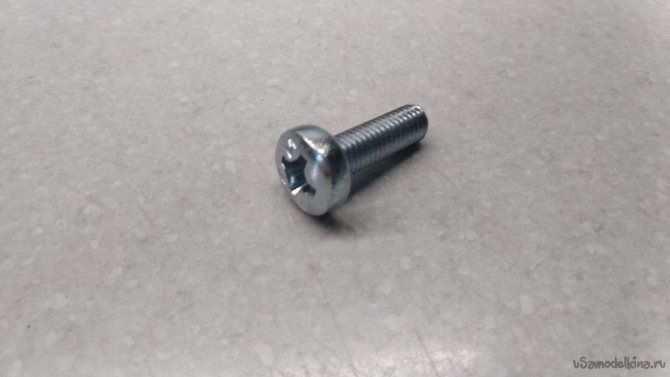

Винт М8 × 25 — 1 шт.Внимание! Для удобства, при сверлении осевого отверстия, желательно выбирать винт, показанный на фото. Гайка сквозная М8 — 1 шт


Гайка сквозная М8 — 1 шт.

Изготовление:

Изготовление сразу нескольких блоков занимает совсем немного времени, если выполнять каждую отдельную операцию, сразу для всех заготовок.

Собрать приготовленные комплектующие вместе.


Для этого, зажав головку винта в тисках, туго затянуть гайку.


Зажав заготовку резьбовой частью в патроне сверлильного станка, сверлом Ø 4,8 мм. сделать осевое отверстие.


Сверлить на всю длину винта не нужно, а лишь на необходимый размер.

Болгаркой, отрезным кругом толщиной 1 мм, срезать головку винта и гайку на толщину 1,5 ÷ 2 мм от плоскости крайних шайб.

Внимание! Такой вариант изготовления блока предусматривает возможность неприменения сварочного аппарата, но будет лучше, если перед срезом или после, прихватить электросваркой (две-три точки) к крайним широким шайбам головку винта и гайку. С помощью подходящего приспособа, диаметром немного большим, чем толщина изготовленного шкива, немного развести «рога» серьги (в качестве приспособа я использовал сверло Ø 12 мм)

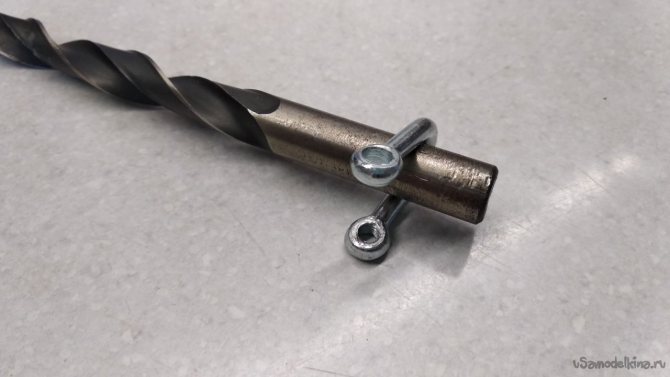

С помощью подходящего приспособа, диаметром немного большим, чем толщина изготовленного шкива, немного развести «рога» серьги (в качестве приспособа я использовал сверло Ø 12 мм).


Лёгкими ударами молотка, при вставленном приспособе, свести «рога» серьги вместе на нужный размер, таким образом, подогнав такелажную скобу под изготовленный шкив.


Установить шкив на место.

Внимание! Всё изготовляется без токарной обработки, поэтому без подгонки, для свободного вращения шкива, не обойтись. Мощный блочок, для тросика 3 ÷ 4 мм, изготовленного без токарных работ готов

Мощный блочок, для тросика 3 ÷ 4 мм, изготовленного без токарных работ готов.

На этом всё. Удачи!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Делаем полиспаст из бумажных стаканов и шестеренок

Устройства, используемые в строительстве, отличаются большой сложностью, что и логично, ведь здесь требуется поднимать большие грузы на достаточно большую высоту. Разобраться в их конструктивных особенностях бывает весьма проблематично. Чего нельзя сказать о домашних полиспастах, которые применяются в быту. Они настолько просты и понятны, что соорудить полиспаст своими руками сможет любой человек. Для этого нам потребуются следующие приспособления:

  1. несколько стаканов из бумаги;
  2. ножницы;
  3. шнурок или крепкая нить, выступающая в качестве веревки;
  4. пластилин;
  5. пластиковые вешалки.

В первую очередь потребуется сделать корзину, в которой будет перемещаться груз. Для этих целей будем использовать бумажные стаканы, через которые продеваем веревку. Сам же полиспаст собираем из вешалок. Веревку или нить фиксируем на верхней части вешалки, после чего несколько раз наматываем на перекладину. Полученную из стаканов корзинку следует подвесить на нижней вешалке за крючок. В принципе, на этом сбор полиспаста можно считать оконченным. Для поднятия грузов достаточно лишь правильно пользоваться механизмом. Для этого понадобится тянуть за свободный конец нитки, что приведет к соединению вешалок. Теперь можно попробовать поднять тяжелые предметы на высоту.

Существует еще один способ изготовления полиспаста своими руками, который несколько сложнее, но отличается большей эффективностью и надежностью конструкции. Здесь нам потребуются подшипники, шестеренка, крючок, тросы с блоками, а также резьбовая шпилька. Сначала на шпильке закрепляем подшипники, после чего устанавливаем шестеренку на конец шпильки, чтобы было удобнее и проще пользоваться самодельным полиспастом. Остается только перекинуть трос через шестеренки и закрепить его, свободный же конец будет оборудован крюком, который необходим для подъема предметов.

Напоследок напомним, что при работе с любыми полиспастами, купленными в магазине или сделанными дома, обязательно следует помнить о технике безопасности. Необходимо тщательно проверить конструкцию на прочность и целостность

Сами же грузы следует поднимать плавно и осторожно, не располагаясь в этом время под подвешенным предметом

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

  1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
  2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
  3. Углы отклонения канатов от средней плоскости барабана.
  4. Диаметры блоков.
  5. Диаметр каната/высота цепи.
  6. Материал каната.
  7. Характер опор (в подшипниках качения или скольжения).
  8. Условия смазки всех осей полиспаста.
  9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

  • При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
  • При редкой смазке – 0,95…0,60;
  • При периодической смазке — 0,96…0,67;
  • При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

  • При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
  • При нормальных рабочих температурах и смазке – 1,0…0,92.


Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.
