Зажим для троса din 741, duplex, клиновый, двойной, винтовой

Как устроен данный механизм и почему?

Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба

Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается.

Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

обыкновенный молоток
сам наконечник, не важно какого вида и производителя
тиски либо кувалда
кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм

Процесс очень прост и незамысловат:

  • вставляете наконечник в провод
  • кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
  • и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае. Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ. Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз. Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

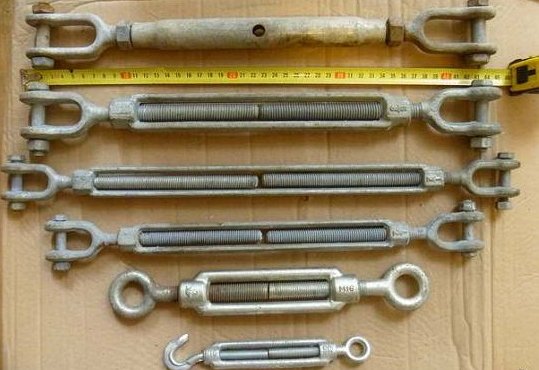

Виды приспособлений для натяжения тросов

Прежде, чем приобретать приспособление для натяжки, необходимо разбираться в его маркировке, а именно: С+С – крюк и крюк, С+О – крюк и кольцо, О+О – кольцо и кольцо. Это наиболее часто используемые, но бывают и другие. Для того чтобы подтянуть или ослабить натяжение, необходимо вращать «кольцо», после чего винты будут двигаться либо к центру, либо от него. Вид инструмента зависит от того, какие работы вы собираетесь выполнять. Оцинкованный инструмент используется в том случае, когда вам требуется большое натягивающее усилие. Грузовой тип применяется тогда, когда необходимо либо натянуть тросы, либо же прикрепить тяжелый груз. Такие приспособления могут достигать веса до 25 кг, а выдержать данный инструмент способен до 90 тонн.

Вид приспособления «крюк-крюк» используется, когда необходимо изменить длину или натяжение цепи или троса, в основном, при установке мачт или антенн. «Крюк-кольцо» также применяется в подобных случаях. На подвижных деталях такого варианта приспособления имеется резьбовая нарезка, благодаря которой можно регулировать длину. Также сейчас появились варианты с использованием современных технологий, применяя которые можно отрегулировать плавность натяжения. Такие инструменты применяются при работах с волоконно-оптическим кабелем. Для того чтобы натянуть провода и тросы под малые нагрузки, можно использовать закрытые инструменты.

В таких случаях нет четкого значения допустимой нагрузки, поэтому ориентироваться необходимо по факту. Также следует помнить, что такие приспособления не используются для несущих конструкций. Вариант «вилка-вилка» очень популярен и применяют его довольно часто. С его помощью можно быстро изменить или отрегулировать натяжение и длину. Однако данный инструмент не применяется для того, чтобы поднимать грузы. Создан он для того, чтобы регулировать подвески, растяжки и страховки. А вот талреп цепной длиннее своих собратьев, он способен захватить два объекта, сравнительно далеких друг от друга, и затем стянуть, придав требуемое натяжение.

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима. Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе. Прижимная колодка должна изготавливаться штамповкой из стали марки не ниже Ст.3кп по ГОСТ 380-94 (лишь для небольших зажимных усилий допускаются литые колодки из стали 25Л по ГОСТ 977-75). Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

  • Для троса диаметром 2 мм и 3 мм – крепёж М4;
  • Для троса диаметром 4 мм и 5 мм – крепёж М5;
  • Для троса диаметром 6 мм – крепёж М6;
  • Для троса диаметром 8 мм – крепёж М8;
  • Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает. Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием. Периодически соединение требуется подтягивать.

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Виды зажимов

Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.

Наибольшей популярностью пользуются:

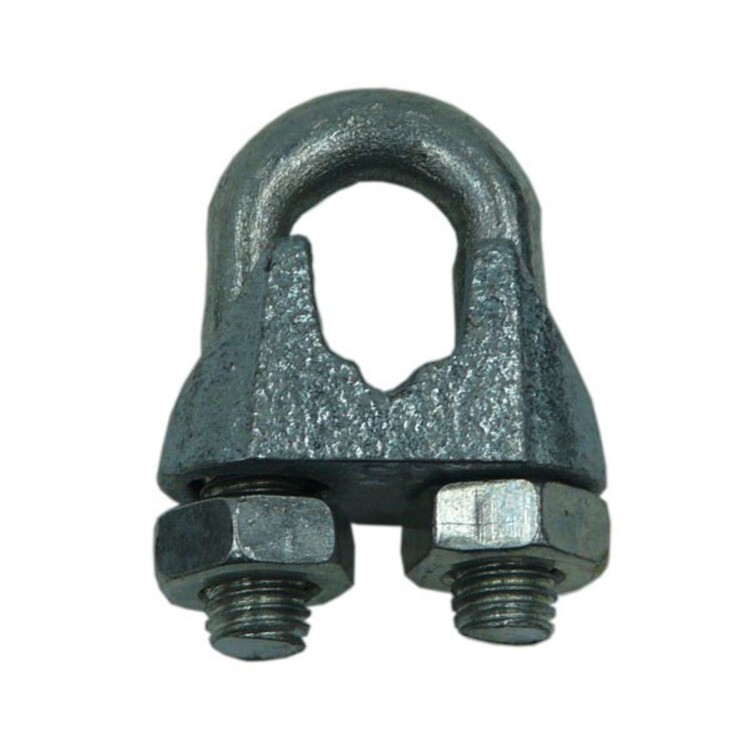

  1. Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.

  1. Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.

  1. Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.

  1. Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.

  1. Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.

Успех работы и правильная эксплуатация талрепа

Силы, которые воздействуют на механизм данного инструмента, не должны вызывать деформации во время нагрузки. Если же это произошло, то натяжение необходимо уменьшить, а части, которые подверглись деформации, надо заменить. Если есть шанс ударной нагрузки или критического режима, то прежде, чем приступить к выполнению работ, необходимо четко выбрать изделие, которым предстоит пользоваться. Допускаемая нагрузка позволительна только по линии оси. Перегрузок быть не должно.

Изделия также не рассчитаны на то, чтобы выдерживать боковые нагрузки. Используемый натяжитель всегда до и после работ необходимо проверять на соответствие нормам безопасности, иначе могут быть недопустимые критические деформации. Если правильно рассчитывать замеры и соблюдать все мельчайшие детали, а также проводить профилактические работы и осмотр состояния инструмента, то он прослужит максимально долгий срок, и вероятность его поломки или деформации сведется к минимуму.

Прежде чем приступить к работам, рекомендуется инструмент промывать бензином, при возможности полировать на войлочном кругу, наносить смазку и прогонять вхолостую. Лучшие смазки в этом случае – с присадкой графита или бисульфата молибдена. Во время работ их рекомендуется проворачивать (достаточно будет двух-трех раз). Если же работа проводится в сложных климатических условиях, где повышена влажность, то не лишним будет проливание пресной воды на механизмы, что позволит смыть соленую воду. Именно эти простые правила лишат пользователя множества проблем, в частности, мучительного раскручивания «залипшего» намертво талрепа.

Таким образом, благодаря универсальному инструменту, вы можете делать как простые работы (натяжение струн, гардин), так и сложные (натяжение канатов или же перенос увесистых грузов без использования дополнительных приспособлений). Также, используя данный механизм, можно добиться лучшего показателя по вертикали, когда будете устанавливать антенну или мачту.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Особенности и нюансы клиновых и специализированных зажимов

Без крепких и надежных зажимов не обойтись в строительстве. Большое число специализированных строительных работ выполняется с тягой и подъемом различных материалов с крупным объемом и весом. Зафиксировать такие строительные объекты можно с помощью подпружиненных зажимов. Их высокая прочность позволяет выполнять функцию не только соединения тросов, но и фиксированного крепления грузов.

Устройство таких зажимов похоже на стандартное. Жесткое и стабильное соединение обеспечивается двумя рычагами с подвижными скобами и стальной дугой. Такое конструктивное решение обеспечивает стойкую фиксацию на тросах различного диаметра.

Так же широким спросом у профессионалов пользуется клиновая разновидность зажимов. Он отлично подходит для соединения устройств из алюминия и стали, алюминиевых и медных тросов диаметром до 100мм. Отличает такие зажимы высокая износоустойчивость, которая достигается использованием при производстве деталей таких материалов, как различные алюминиевые сплавы, бронза и чугунная сталь.

При установке в болтовые зажимы с большим сечением тросов из алюминия и стали рекомендуется использовать специализированные мягкие алюминиевые прокладки. Это позволит обеспечить соединению крепкую устойчивость и надежность. Однако нужно знать, что любая конструкция нуждается в своевременной корректировке. Вторичное подтягивание зажимов необходимо делать не позднее 10 дней с момента установки. Подтяжка начинается с прессования алюминиевого корпуса петли. Затем вводится анкер из стали, а после него при помощи стального механизма вновь вставляется корпус.
