Про тепловизоры для обследования зданий и сооружений

Тепловизор и его применение

Тепловизором определяется тепловое излучение на исследуемой поверхности бесконтактным путем. Принцип функционирования сформирован на считывании инфракрасного излучения. Энергия инфракрасного света превращается в электрические импульсы, считываемые контроллером, после чего на экран поступает соответствующая информация. Эта информация представляется в виде цветового изображения, каждый цвет которого соответствует определенным значениям температур.

Важно обратить внимание! Главным узлом тепловизоров является матрица, которая бывает 2 видов исполнения: охлаждаемая и неохлаждаемая

Приборы с охлаждаемой матрицей очень дорогие, поэтому неохлаждаемые пользуются популярностью. Область применения прибора довольно широка, так как только в строительстве его используют для обнаружения теплопотерь жилых зданий и сооружений. Когда определяется место теплопотерь здания, принимаются соответствующие меры по их устранению, сокращая расходы на отоплении.

Внешний вид тепловизора

Помимо строительства, рассматриваемое устройство применяется в следующих сферах:

  1. Военная техника. Применяют при проведении боевых действий
  2. Морская техника. Используются для повышения безопасности морских и прибрежных объектов
  3. Медицина. Применяются для выявления заболеваний
  4. Охота. Ускоряется процесс выслеживания добычи

Интересно знать! Главным параметром рассматриваемых приборов является их чувствительность. Стандартные приборы имеют показатель чувствительности, равняющийся 0,1 градусу. Такой параметр чувствительности вполне подходит для выявления теплопотерь частных домов.

На чувствительность тепловизора влияет размер используемой матрицы поэтому, чем больше ее размер, тем выше значение чувствительных элементов. Чем выше чувствительность прибора, тем лучше он реагирует на температурные показатели, а значит, и картинка на дисплее будет более качественной.

Требования к оборудованию и специалистам по тепловизионному обследованию зданий

Как и любое исследование, тестирование объекта с помощью тепловизора требует определённых знаний и подчиняется нормативным актам. Существует ряд СНИпов и ГОСТОВ, согласно которым производятся замеры. Энэргоаудит считается лицензированной услугой, поэтому проводить его необходимо строго по правилам.

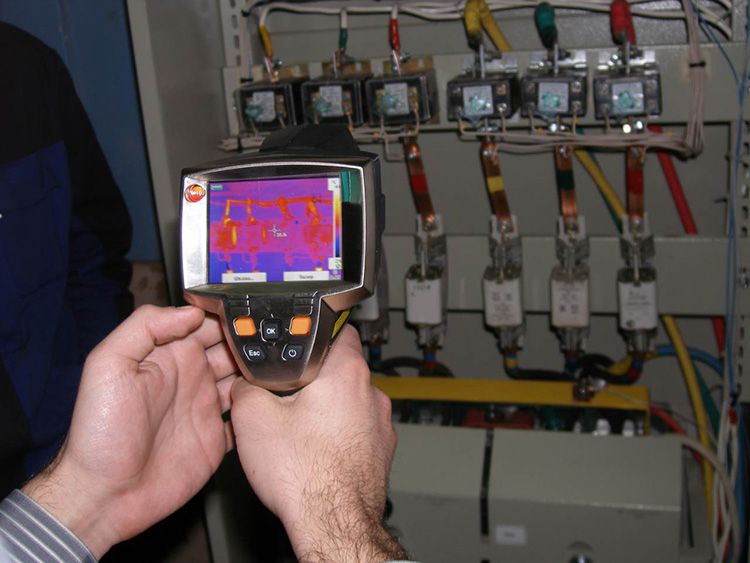

Энергоаудит тепловизором на промышленном объекте

Перед работой прибора его необходимо проверить, о чём делается запись в специальном допуске к работам. Специалист должен иметь необходимые допуски и лицензию на работу с прибором, так как любое обследование предполагает экспертное заключение. Обследование тепловизором проводится строго в определённое время. Обычно это раннее утро или поздний вечер, что упрощает визуальное определение специалистом проблемных участков.

Во время исследования вне зданий нельзя допускать выпадение осадков, это может исказить картину измерений. Если специалист производит несколько замеров, они должны выполняться на одинаковом расстоянии.

Требования, предъявляемые к оборудованию и специалистам, проверяющим квартиры тепловизором

Существуют определённые нормативные документы СНиП и ГОСТ, определяющие порядок производства тепловизионного обследования и предъявляемые требования к специалистам, осуществляющим энергоаудит. На фото ниже с ними можно ознакомиться.

Если обобщить все нормы и правила, можно сделать следующие выводы:

  • специалист должен иметь при себе все необходимые лицензии и допуски, знать в деталях, как пользоваться тепловизором;
  • перед тем как проверить дом тепловизором, прибор должен быть проверен, о чём делается отметка в допуске к работам;
  • обязательный фактор производства обследования – отсутствие осадков;
  • необходим перепад температур в помещении и вне его. Если на улице, как и в помещении, температура составляет +22˚С, толку с такого обследования не будет;
  • если делается несколько замеров, то расстояние от строения до каждого из них должно быть одинаковым;
  • если производится платное обследование тепловизором для зданий, то цена за это обследования должна быть указана в допуске специалиста.

Обследование зданий тепловизором нужно производить ночью или под утро

Сферы применения


Применение тепловизоров в военном деле Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.

В военной технике

Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.

Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.

В морских приборах

Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.

Охота

Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи

Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости

Обследование зданий

С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.

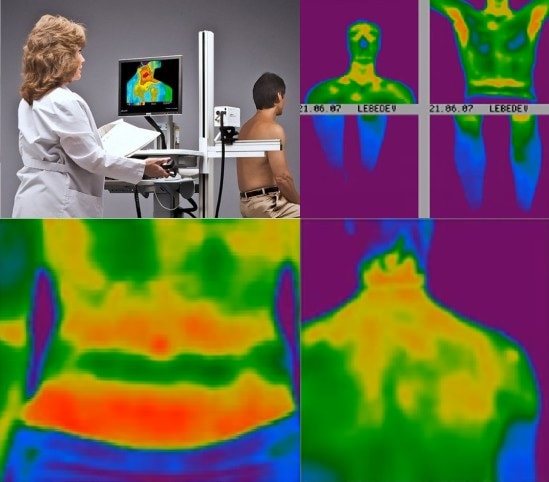

Применение тепловизора в медицине

Медицина

Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.

Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.

Чрезвычайные ситуации и АСР

Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.

На эту тему ▼

Тепловизор пожарный ISG К250

Технические характеристики и описание устройства

Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.

Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.

Как собрать тепловизор своими руками и стоит ли вообще этим заниматься — нюансы

На самом деле собрать такое устройство можно. Тем более учитывая цену на тепловизоры. Однако, есть несколько интересных нюансов, которые сводят на нет такие самоделки. Во-первых, для того, чтобы получить самодельный тепловизор с качеством определения температуры хотя бы любительского уровня заводских моделей, придётся использовать и хорошую исходную веб-камеру. А это как минимум уже 5000—6000 рублей. Затем нужно найти специальный температурный датчик, который будет отвечать за разрешение тепловой картины. Найти схему тепловизора не так сложно, а вот собрать и заставить работать — это уже не каждому под силу. А для управления всей логикой, как ни крути, придётся использовать контроллер и какое-никакое программное обеспечение, которое, скорее всего придётся писать самому. В общем, целесообразность сборки такого агрегата находится под сомнением. Это можно осуществить, если человек профессионально занимается электроникой, имеет базу компонентов, и знает, как это работает. Простому же обывателю, сэкономить на самодельном тепловизоре вряд ли получится.

Watch this video on YouTube

Предыдущая Бытовая техника Как отличить качественный шуруповёрт от дешёвой подделки?
Следующая Бытовая техника Что такое штангенциркуль и как им пользоваться правильно?

Тест тепловизоров среднего ценового сегмента для обследования объектов

Имеет лестные отзывы тепловизор Flukе Tі32. Устройство характеризуется разрешением детектора 320х240р, экрана – 640х480р, тепловой чувствительностью 0,045 °С. Тепловизор идеально подходит для обследования жилых, общественных и типовых промышленных строений. Для объектов повышенной ответственности лучше использовать высокотехнологичное оборудование.

Тепловизор Flukе Tі32 характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов

Важно! Данная модель тепловизора может применяться в самых неблагоприятных условиях, способна выдержать падение с высоты 2 м, оснащена защитой от влаги и пыли. Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта

Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб

Благодаря наличию функции «картинка в картинке» удается объединить инфракрасное изображение со снимками в реальном диапазоне, что позволяет быстро определить отклонения в состоянии объекта. Для получения качественных снимков используются сменные объективы: телескопический – для дальнего расстояния, широкоугольный – для близкого. Стоимость тепловизора Flukе составляет 390 тыс. руб.

Легким, компактным и простым в управлении является устройство Flіr E8. Прибор характеризуется высокой точностью передачи данных, поэтому применяется для обследования сложных объектов, систем отопления и вентиляции в многоэтажных домах. Однако не подходит для крупных промышленных строений.

Разрешение экрана и детектора тепловизора «Флир» составляет 320х240 пикселей. Прибор улавливает температуру в диапазоне от -20 до 250 ºС. Устройство характеризуется тепловой чувствительностью 0,06 ºС. Питание осуществляется от двух батареек, которые обеспечивают работу прибора в течение 4 часов. Купить оборудование можно за 400 тыс. руб.

Стоимость тепловизора Flukе составляет около 390 тыс. руб Flіr E8

К устройствам повышенной эффективности относится модель Flukе TіS 75, которая характеризуется расширенной программной начинкой. Тепловизор отличается высоким разрешением детектора и экрана, составляющим 320х240р. Для камеры видимого диапазона данный параметр равен 5 Мп. Устройство имеет тепловую чувствительность 0,08 ºС. Наличие возможности ручной фокусировки позволяет выполнять при помощи прибора качественные снимки на расстоянии 15 см.

Тепловизор имеет внутреннюю память объемом 8 Гб для записи видео. Благодаря особой опции к нему можно прикрепить голосовые и текстовые комментарии. Прибор может объединять все элементы в единый файл, что не требует упорядочивания большого массива изображений. Питание осуществляется от литий-ионных батареек, которые оснащены светодиодным индикатором, сообщающим об уровне заряда. Купить такой тепловизор можно за 490 тыс. руб.

Технологии подобные тепловизионному обследованию

В сравнении с подобными технологиями (ультразвуковыми и рентгенологическими) теполовизионный метод абсолютно безопасный для здоровья людей и материалов конструкций. Огромным преимуществом среди аналогов является бесконтактность и большая дистанционность. Инфракрасная камера поможет диагностировать целый ряд проблем. Энергетические аудиторы и изоляционные подрядчики используют инфракрасные камеры для диагностики проблем жилых помещений и промышленных зданий. Не вскрывая стены, пол или потолки для осмотра, один обученный специалист может просто использовать тепловизор, чтобы найти:

  • утечки воздуха;
  • вторжение влаги;
  • повышенные температурные расходы;
  • тепловые мосты.

Не говоря уже о выявлении дефектов системы отопления как скрытой, так и наружной. Тепловизор узнают под разными названиями, в том числе: инфракрасная (ИК) камера, термографический сканер и тепловизионный прибор. Изображение, созданное путем такой ИК термокамерой, называется термограмма. Обученный пользователь устройства называется специалист по термографии.

Как выбрать тепловизор: основные характеристики

Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.

Разрешение

Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.

Разрешение экрана может сильно отличаться от разрешения теплового детектора

Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.

Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.

Диапазон измеряемых температур и термочувствительность

Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла

Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.

Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.

Режим отображения и сохранения данных

Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.

Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета

Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур

Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели

Дополнительные объективы и функционал

Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.

Объективы, в основном используются для профессиональных моделей тепловизоров

Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.

Классификация

Существует масса критериев классификации тепловизорной аппаратуры. По типу исполнения они бывают стационарные и переносные. Стационарный тепловизор предназначается для наблюдения за одной зоной, поэтому устанавливается фиксировано на определенном месте. Например, на производстве может быть установлена такая модель для слежения за температурой объектов на конвейере.

Портативные тепловизоры используются в строительстве, энергетике, некоторых отраслях промышленности. Они устроены таким образом, что их можно перемещать к различным объектам наблюдения. Их вес колеблется от 300 г до 2 кг. Разные модели оснащаются необходимыми системами: экраном, оптикой, встроенными фотоаппаратами, подсветкой и прочей гарнитурой. Переносные приборы имеют автономный аккумулятор, который обеспечивает питание техники до 8 часов.

Одной из важных функций является то, что все зафиксированные данные сохраняются в приборе, и затем их можно перенести на компьютер для дальнейшей обработки. Файлы сохраняются в виде фотографий и видео.

Еще больше информации Вы всегда сможете найти в Учебно-методическом пособии

Применение пожарных тепловизоров для решения пожарно-спасательных задач.

Термочувствительность

Чем ниже будет термочувствительность, тем более точные результаты можно будет получить. Для анализа теплопотерь здания нет необходимости выбирать устройство с термочувствительностью 0,025С: такие тепловизоры используются в качестве приборов ночного видения, для обнаружения мест прикосновения человека к предметам в комнате. Для теплоаудита жилых зданий отлично подходят тепловизоры с чувствительностью около 0,05С, в этом случае можно будет получить изображение не только с местом утечки тепла, но и с максимально точной ее формой, что в дальнейшем поможет установить причины и принять необходимые меры.

RGK TL-80 (Россия)

Съёмка

Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.

Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий

Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта

Обработка результатов

Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.

Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.

Как проводится обследование тепловизором

Локальные проблемы, например, утечка воды или короткие замыкания исследуются буквально в течение 20-30 минут. Для комплексных исследований всего здания потребуется около 1 — 3 часов. Обычно сначала определяются погодные условия, чтобы выяснить пределы точности измерений. Чем больше разница температур внутри и снаружи здания, тем точнее будет исследование. Вообще, более точно процедура определения состояния теплоизоляции можно узнать из официального ГОСТ Р 54852-2011. После получения данных специалисты проводят аналитику и составляют отчет о том, насколько правильно используется теплоизоляция.

Что это за умная штука – тепловизор, и для чего его можно использовать при строительстве и ремонте

Тепловизор – это сложное электронное устройство, способное чётко определять температурные зоны и воспроизводить измеряемое тепловое излучение в режиме онлайн с помощью цветового спектра. Специальная матрица чувствует изменение температуры и показывает её колебания в диапазоне от ярко-жёлтого, алого, максимального спектра, показывающего самую горячую зону, до зелёного и тёмно-синего, отображающего самую низкую температуру.

Прибор может быть стационарным либо переносным. Первый тип оборудования используется чаще всего на предприятиях для контроля за важнейшими узлами и агрегатами, перегрев которых недопустим. Кроме того, тепловизоры способны уловить излишний перегрев контактов и кабелей, исключая их перегрев и выход из строя. Такие измерители стоят на ТЭЦ, нефтегазовых предприятиях, заводах оборонной промышленности и так далее.

Пример обследования узлов тепловизором на предприятии

Мобильный тепловизор прост в работе и удобен. Купить устройство для обследования зданий может позволить себе даже небольшое предприятие ТСЖ. Такие устройства используются для работ по утеплению кровли, поиска прорывов отопления, реконструкции фасадов. В строительстве прибор необходим для контроля за качеством соединения стыков, во время установки оконных рам и дверных проёмов, балконов и межэтажных перекрытий.

Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом

Итак, мы выяснили, что тепловизор − не такой уж лишний прибор в домашней мастерской

Как правильно выбрать прибор, и на какие характеристики стоит обращать внимание, разберём в этой статье

Что позволяет находить тепловизор?

Тепловизионное обследование на наличие скрытых дефектов строительства

Связаны с невысоким качеством строительно-монтажных работ, которые говорят о «криворукости» и халатном отношении строителей к своей работе. Такие дефекты относится к наиболее опасным, они сложно выявляются. Их опасность в том, что в процессе обследования они могут выявляться как несущественные, но при эксплуатации здания они часто вырастают до значительных проблем.

Пример: строитель, укладывая между стен утеплитель, оставил немалую щель между матами, в дальнейшем спрятав это под кладкой и внешней отделкой. В этом месте в стене появился скрытый «мостик холода».

Вначале это проблема не доставляет особых хлопот, но из-за того, что точка росы начинает смещаться в пирог утеплителя, и происходят ежегодные повторяющиеся перепады температур, утеплитель постепенно начинает намокать. Уже через несколько лет этот незначительный дефект выливается в серьёзные сложности.

Важно! Именно этот вид дефектов можно выявить исключительно при помощи профессиональных строительных тепловизоров!

Системные дефекты строительства

Возникают, когда строители намеренно экономят на материалах.

Здесь имеют место грубые нарушения технологии строительства. Проблемы становятся «системными», т.к. сэкономив на одной или нескольких строительных операциях (например, при монтаже окон без герметизирующих пленок), дефекты возникают на всех окнах в доме, то есть проблемы носят системные признаки.

В этом случае необходимо провести тепловизионное обследование монтажа оконных конструкций для выявления дефектов установки и других видов брака.

Именно такую экспертизу качества установки окон проводит наша компания «СтройДом». Она осуществляется только на профессиональном тепловизионном оборудовании специально обученными специалистами.

Обследование тепловизором окон и оконных проемов позволяет найти и официально зафиксировать все теплотехнические проблемы, которые были допущены в процессе установки окон.

К ним относятся:

  • повреждение монтажных швов;
  • участки инфильтрации воздуха;
  • низкокачественные узлы примыкания оконных элементов;
  • проблемы с фурнитурой.

В каких случаях необходимо тепловизионное обследование окон:

  • значительное продувание окон, либо в здании слышится уличный шум;
  • на внутренних поверхностях окон, либо на откосах видны следы плесени;
  • оконные конструкции запотевают или обмерзают;
  • возникают проблемы при нормальной эксплуатации оконных конструкций и фурнитуры (заедают створки, плохо закрываются и т.д.);
  • искривление стекла под воздействием внешних физических факторов температуры и давления, что проявляются в виде оптических искажений или «эффекта линзы».

С помощью тепловизора можно выявить конструктивные дефекты

«Ошибки проектирования». Значительные дефекты строительства связаны с ошибками проектировщиков или неверными архитектурно-конструктивными решениями. Их проявление – это значительные теплотехнические аномалии и неоднородности обследуемой конструкции. Пример: в проекте не предусмотрено дополнительное утепление эркеров и выносных конструкций.

Fluke TiS75 (США)

Съёмка

Высокое разрешение детектора (320х240), ручная фокусировка и функция «Картинка в картинке» — рядовые параметры для средней ценовой категории. Но вместе с этим Fluke TiS75 может похвастаться системой аннотирования IR-PhotoNotes. С её помощью пользователь привязывает к инфракрасному изображению голосовые и текстовые комментарии, а также до 3 снимков в видимом диапазоне. Прибор понимает совокупность всех элементов как единый файл: специалисту не придется как раньше упорядочивать огромный массив изображений.

Ещё одна особенность — «интеллектуальные» литий-ионные аккумуляторы: в них встроен светодиодный индикатор (такой же, как на экране у обычного телефона), сообщающий об уровне заряда. Специалист сможет вовремя сохранить последние действия с изображениями и поставить запасную батарею.

Обработка результатов

Кроме голосовых и текстовых комментариев, прибор способен записывать видео: используйте эти возможности для анализа и составления отчётов без компьютера. А пометить или изменить инфракрасное изображение сразу после съемки помогает режим редактирования в приборе. Сюда можно добавлять как обычные снимки, так и снимки IR-PhotoNotes, изменять палитру изображения и использовать функцию IR Fusion.

Если на объекте вы используете несколько приборов Fluke, вам будет полезная функция Fluke Connect: она соединяет приборы через смартфон или планшет на iOS или Android. Здесь вы сможете просматривать изображения, сохранять их и передавать коллегам.

Что такое тепловизор и для чего нужен при строительстве и ремонте

Наиболее всего тепловизор известен большинству по кинофильмам. В них герои их часто используют для обнаружения целей в условиях плохой видимости или в темноте. И на самом деле, военные используют эти приборы для того, чтобы видеть объекты ночью.

В гражданском же секторе тепловизоры используются в основном для определения зон потерь тепловой энергии. То есть тепловизор позволяет визуально определить и оценить теплоизоляционные характеристики здания или помещения в реальном времени.

Яркие зоны показывают высокую температуру и на их основе можно определить, где происходит утечка тепла

Возможности в различных условиях

Стекло

ИК излучение не проходит через стекло, однако нагретое стекло будет отображаться, как более светлая область.

Нагретое стекло светлее

Вода

ИК излучение не проходит через воду, в некоторых случаях проникает через туман или изморось.

Инфракрасное излучение не проходит через воду

Пар и Распыленная вода

ИК излучение может проникать или не проникать через пар, в зависимости от его плотности.

Например, туман не является преградой для тепловизора.

Распыленная струя воды и работа тепловизора


Выявление горячих пятен тепловизором

Выявление «горячих пятен»


Функция температурного датчика

Некоторые модели тепловизоров имеют функцию TT-датчика. ТТ функция окрашивает наиболее нагретые участки цветом. Чем горячее участок, тем темнее тона (на рисунке – синим цветом)


Пример использования тепловизора с датчиком при пожаре

Пример использования тепловизора с ТТ-датчиком на пожаре


Вариант использования тепловизора на пожаре

Использование тепловизора на пожаре

Каким образом производится обследование дома тепловизором

Перед началом производства тепловизионного обследования здания или сооружения производится множество различных замеров. Проверяют такие параметры, как скорость ветра (не должна превышать 7 м/с), направление солнечного света (здание не должно находиться в зоне прямых солнечных лучей в течение 12 ч до производства обследования) и т.п.

Важно! Наиболее благоприятными считаются предутренние часы или глубокая ночь. Если обследование производится днём, то погода должна быть облачной

В противном случае точность показаний не гарантируется.
Смысла в обследовании при солнечной погоде нет

Лучшие модели тепловизионных приборов средней ценовой категории

Рассмотрим несколько моделей тепловизоров для обследования зданий и сооружений средней ценовой категории, которые можно купить в российских магазинах. По версии редакции Seti.guru, именно эти приборы являются лучшими в своём сегменте. Сразу оговоримся, что, по состоянию на апрель 2018 года, средней стоимостью подобного оборудования считается диапазон от 70 000 до 250 000 руб. Более дорогостоящие устройства с большим набором функций могут стоить от 500 000 руб. и выше.

Тепловизор из средней ценовой категории – «Fluke Ti95»

Марка, модельРазрешение, пикселиПамять/ cоединение с ПКПогрешность, %Средняя стоимость (по состоянию на апрель 2018 г.), руб.

Fluke Ti95

80×80SD карта/ USB294 500

Testo 875-1i

320×240SD карта/ USB1190 000

CEM DT-9875

160×120microSD карта/ USB2220 000

Fluke TiS45

160×120SD карта/беспроводное соединение2188 000

Testo 875-2i

160×120SD карта/ USB 2.03249 000
