Ремонт перфоратора

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Статья по теме: Энергоаудит зданий

Навигация по записям

Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Как отсоединить старую кнопку?

Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время.
Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Особенности ремонта бочкового перфоратора

Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

Замена щёток

  1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

  2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

Замена щёток у бочкового перфоратора

Ударный механизм и ремонт редуктора

Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

Бочковой перфоратор с пьяным подшипником

Бочковой перфоратор с пьяным подшипником

Но у большинства перфораторов кривошипно-шатунный ударный механизм.

Бочковой перфоратор с кривошипно-шатунным ударным механизмом

Кривошипно-шатунный ударный механизм у бочкового перфоратора

Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

  1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

  2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
  3. Сначала выйдет боёк, потом втулка.

Из-за неисправного бойка перфоратор перестаёт бить.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

можно подключить двигатель напрямую

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь

Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом. Из перфоратора пошёл дым

Из перфоратора пошёл дым.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

  • Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
  • Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д. Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять. Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять. Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса. На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

  1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
  2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
  3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

  1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
  2. Выкрутите крепеж, удерживающий сетевой кабель.
  3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
  4. Снимите все прикрепленные к статору провода.
  5. Извлеките щетки, открутив крепежные болты.
  6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
  7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
  8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
  9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме

Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А

Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется  кнопка в следующем порядке:

  • Подцепляются фиксаторы защитного кожуха, и он стягивается;
  • Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
  • Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
  • Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
  • Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

  • износились резиновые кольца ударника, бойка, поршня;
  • развалилась обойма подшипника качения;
  • разрушился цилиндр, боек ствола ударного механизма;
  • срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

  • ослабела сила конической пружины, прижимающая муфту сцепления;
  • стопорный ролик не фиксирует большую шестерню вала ствола;
  • не держит механизм фиксации инструмента в стволе;
  • Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

  • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
  • не работает электродвигатель перфоратора;
  • нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

  1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
  2. Снимите стопорное кольцо, удерживающее подшипник.
  3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
  4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
  5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

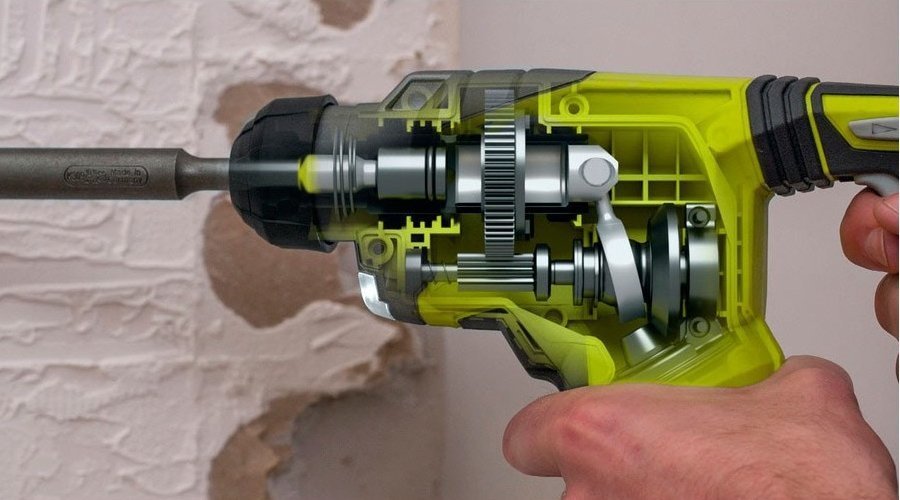

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Как Разобрать Перфоратор Bosch Gbh 2 24

Инструкция по разборке перфоратора Bosch

Принцип деяния перфоратора Bosch 2-26 ни чем же не отличаются от перфораторов узнаваемых марок.

Крутящийся ротор передает вращающий момент на промежный вал механического узла перфоратора, сразу передавая поступательное движение через подшипник качения на ударный механизм перфоратора не импульс удара.

На рабочий инструмент передается вращательный момент с поступательным ударным импульсом. Данный принцип реализуется в всех перфораторах.

У разных компаний, производящих перфораторы, бывают свои конструктивные особенности.

Перфораторы Bosch числятся наилучшими в собственном секторе электроинструментов. Но ничего нескончаемого нет.

Если ваш перфоратор Bosch 2-20, 2-24, 2-26 не стал работать, то его есть вариант вернуть без помощи других. Нужно иметь простые способности слесаря не мало разбираться в электротехнике. Не еще немаловажная деталь, конструкция перфораторов Bosch так обычная, что не вызывает сложностей выполняя ремонт.

При выполнении ремонта электроинструмента, включая ремонт перфораторов Bosch, строго соблюдайте технику безопасности во время работы с электроприборами.

Для облегчения ремонта перфоратора Bosch, его разборки не сборки изучите схему сборки инструмента:

Схема перфоратора Bosch 2-26

Всякую разборку перфоратора bosch 2-26 начинают после осмотра, пробного включения не выявления обстоятельств неисправности устройства.

разборки перфоратора Bosch 2-26

Как. Разобрать и собрать перфоратор BOSCH 2-26 _в домашних условия_своими руками

Как разобрать и собрать перфоратор bosch 2-26 в домашних условия своими руками. Разбираем двигатель, редуктор

Покачивая ручку переключателя, выньте ручку переключателя из корпуса.

Разборка промежного вала

Промежный вал разбирается снятием вала поз.24 не вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками либо вручную, при помощи приспособления.

Разборка электрической части перфоратора Bosch 2-26

Разборка перфоратора Bosch 2-26, его электронной части, начинается со снятия задней крышки на ручке перфоратора, выкрутив три винта.

Дальше нужно вытащить переключатель реверса.

Поверните его в нейтральное положение не поднимите на себя лично. Переключатель реверса вытащат.

Для снятия крышки статора нужно, зажав в правую руку механический узел, в левую корпус статора, потащить их в различные стороны, покачивая.

Крышка статора отделится.

Разделение ударного блока с ротором не статора

Ротор освободили не сможете пристально оглядеть состояние коллектора, подшипников.

Ротор перфоратора bosch

Чтоб снять статор, довольно снять защитный пластмассовый защитный кожух, не постучать деревянной болванкой по другому говоря киянкой по торцу корпуса, в который статор вставлен. Перед этим еще необходимо держать в голове вывернуть два винта, крепящие статор в корпусе.

Статор снят, ротор достали, естественно преступать к их осмотру не дефектации всех деталей, входящих в составе электронной части перфоратора Bosch.

При осмотре разобранного перфоратора Bosch 2-26 повышенное внимание уделите состоянию угольных щеток, налету на щеткодержателях не надежности их крепления, целостности контактов переключателя реверса, состоянию провода в месте входа в перфоратор. Длина щеток не может быть короче 8 мм. На щеткодержателях не нужно сделать следов от искрения не угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не является прогаров по другому говоря повреждений контактов

На щеткодержателях не нужно сделать следов от искрения не угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не является прогаров по другому говоря повреждений контактов

Длина щеток не может быть короче 8 мм. На щеткодержателях не нужно сделать следов от искрения не угольной пыли от щеток, на контактах переключателя реверса перфоратора Bosch 2-26 не является прогаров по другому говоря повреждений контактов.

Электронная часть перфоратора Bosch

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

https://youtube.com/watch?v=D0hgvy9xEGg

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
