Расшифровка марок сталей
Расшифровка обозначений марки стали:
- «Ст» – обыкновенная нелегированная сталь. Так, «Ст3» обозначает металл с содержанием углерода 0,3 %, «Ст3кп» – кипящая сталь, «Сст3сп» – спокойная, «Ст3пс» – полуспокойная, «Ст3св» – свариваемая. Если буквы отсутствуют, то перед вами спокойная сталь.
- Группа «А» – сталь с гарантируемыми механическими свойствами (поставляемый металл не проходит термическую обработку). В данном случае могут встречаться такие маркировки: Ст0 – Ст6.
- Группа «Б» – сплав гарантированного состава, который подвергается термической обработке непосредственно у потребителя. На таком металле может стоять обозначение «БСт3».
- Группа «В» – сталь с гарантированными составом и механическими свойствами, используемая для изготовления сварных конструкций. Например, может маркироваться «ВСт3сп».
- «Пп» – металл, характеризующийся пониженной прокаливаемостью. Используется в качестве материала деталей тонких сечений, требующих высокой поверхностной твердости и подвергаемых термической обработке с нагревом ТВЧ. Пример: «Ст58пп».
- Качественная нелегированная сталь. Например, «Ст20», где содержится 0,2 % углерода, то есть обозначение ведется в сотых долях процента. По такому же принципу расшифровываются «Ст10», «Ст45», «Ст65».
- «К» – качественная углеродистая сталь. Данное обозначение ставиться в конце маркировки, то есть «20К», «15К». Такой металл применяется для производства днищ, котлов, сосудов высокого давления.
- «Л» – литейная конструкционная сталь, буква «Л» должна находиться в конце обозначения. Допустим, «110Г13Л» говорит о том, что данная марка содержит 1,1 % С, около 13 % Mn, является литейной. В соответствии с названием, для производства сплава используется метод литья.
- Конструкционная низколегированная сталь. Маркировка «Ст09Г2С» говорит о доли углерода – 0,09 %, марганца – 2 %, кремния – не более 1–1,5 %, при таком показателе цифра не указывается.
- «С» – строительная сталь. Когда обозначение «С» стоит в начале маркировки, после нее фиксируется минимальный предел текучести. Кроме того, при указании марки сталей используются дополнительные обозначения: «К» – повышенная коррозионная стойкость («С390К», «С375К»); «Т» – термоупрочненный прокат («С345Т», «С390Т»); «Д» – повышенное содержание меди («С345Д», «С375Д»).
- «Е» – металл, имеющий особые магнитные свойства. Данное обозначение также располагается в начале маркировки. Так, из «ЕХ9К5» производят мощные постоянные магниты.
- «У» – углеродистая инструментальная сталь. В качестве примера можно привести «У8ГА» с долей углерода 0,08 %, где «Г» обозначает повышенное содержание марганца, «А» – высокое качество материала.
- «А» – высококачественная сталь, если данная буква расположена в конце маркировки. Например, «40А» обозначает, что эта марка содержит около 0,4 % углерода и относится к сталям высокого качества.
- «Э» – электротехническая сталь, которую еще называют технически чистым железом. Речь идет о тонколистовой стали, которая применяется для изготовления шихтованных магнитопроводов электротехнического оборудования, а именно: для электромагнитов, трансформаторов, генераторов, электродвигателей.
Это такие маркировки, как «10880», «21880», пр. Первая цифра обозначает способ обработки листовой стали: «1» – кованые или горячекатаные марки; «2» – калиброванные марки. Вторая цифра, которая идет за обозначением марки горячекатаной стали, свидетельствует о наличии нормируемого коэффициента старения: «0» – без коэффициента; «1» – с коэффициентом. Третья цифра отображает группу по основной нормируемой характеристике. Две последние цифры используются для фиксации значений основной нормируемой характеристики.
- «А» – автоматная сталь, буква также ставится в начале маркировки. Данный материал отличается низкой пластичностью, поэтому применяется во время производства неответственных деталей, шпилек, болтов, гаек массового производства. Это такие разновидности, как «АС20ХГНМ», «А12», «А20».
- «АС» – автоматная, легированная свинцом. Например, «АС35Г2» содержит 0,35 % углерода, 2 % марганца и свинца не более 1 %.
- «Р» – быстрорежущая инструментальная сталь, данное обозначение также ставится в начале маркировки. Так, в «Р6М5» доля вольфрама составляет 6 %, а молибдена – 5 %.
- «Ш» – шарикоподшипниковая сталь. Отличается повышенной прочностью, износоустойчивостью, выносливостью. Допустим, марка «ШХ9» говорит о содержании хрома 0,9 % и углерода около 1 %.
Область применения 10ХСНД
Свойства этого металла позволяют применять его для сборки металлоконструкций, которые планируется использовать как при низких, так и при высоких температурах. Изделия из него могут эксплуатироваться в широком диапазоне температур, от -70 °С до +700 °С.
В последнее время область применения этого металла достаточно расширилась. Её применяют в следующих областях:
- строительная отрасль;
- производство дорожной и строительной техники;
- изготовление горнодобывающей техники;
- лесозаготовительные и сельскохозяйственные машины;
- механизмы для переработки строительных и металлических отходов.
В строительной сфере эта марка применяется для изготовления различных конструкций, в том числе и крупногабаритных (арок и пролётов мостов, несущих элементов зданий).
Для дорожной и горнодобывающей техники из неё изготавливают ковши и отдельные детали ковшей экскаваторов, бульдозеров.
В сельскохозяйственном машиностроении из этой стали производят лемеха плугов, элементы отжимных прессов. Для лесозаготовителей производят захваты лесопогрузчиков, отвалы бульдозеров. В переработке строительных материалов и отходов металла изготавливают специальные ножи для шредера, гидравлических ножниц, футеровки.
Отечественными аналогами 10ХСНД являются стали, имеющие следующие обозначения — 10ХСНД А, 16Г2АФ, С390. Из зарубежных аналогов очень близка по свойствам сталь, произведенная в Болгарии, с маркировкой 10ChSND.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Любому специалисту, имеющему дело с металлом, знакомо понятие «марки стали». Расшифровка маркировки стальных сплавов дает возможность получить представление об их химическом составе и физических характеристиках
Разобраться в данной маркировке, несмотря на ее кажущуюся сложность, достаточно просто – важно только знать, по какому принципу она составляется
Читать также: Какой сварочный аппарат выбрать для дома отзывы
Редкое производство обходится без стали, поэтому разбираться в его марках крайне важно
Обозначают сплав буквами и цифрами, по которым можно точно определить, какие химические элементы в нем содержатся и в каком количестве. Зная это, а также то, как каждый из таких элементов может влиять на готовый сплав, можно с высокой степенью вероятности определить, какие именно технические характеристики свойственны определенной марке стали.
Сталь 10ХСНД конструкционная хромокремниеникелевая низколегированная
Сталь 10ХСНД является конструкционной хромокремниеникелевой низколегированной сталью. Расшифровка стали говорит о следующих характеристиках. Первое двузначное число указывает на примерное содержание углерода, буквы указывают на наличие химических элементов, как указывает государственный стандарт, Х – наличие хрома, С – кремния, Н – никеля и Д — меди. Выпускается подобный сплав в форме листового проката, уголка, швеллера, полосы, брусков и труб различных диаметров.
Сталь 10ХСНД
Способы обработки и существующие аналоги
Этот сплав достаточно легко подвергается основным способам обработки:
- резанию;
- сварке;
- ковке;
- инструментальной обработке.
Для резания, выпускаемого проката, не требуется специального прочного инструмента. Это видно из физических и механических свойств. Свариваемость такого сплава не имеет ограничений и производится всеми известными способами. Его можно подвергать ковке в интервале температур, от верхнего предела в 1200 °С до нижнего в 850 °С. Произведенные испытания после такой обработки показали, что этот металл не флокеночувствителен и не имеет склонности к отпускной хрупкости.
Сравнение стали 10ХСНД с аналогами
Однако наличие в сплаве легирующих добавок приводит к появлению специфических закалочных структур. Их образование во время сварки может привести к снижению стойкости от образования так называемых холодных и горячих трещин. Наибольшие трудности возникают при необходимости получения хорошей ударной вязкости металла в районе шва. При перегреве может снижаться стойкость к хрупкому разрушению. Это вызвано возможностью появления увеличенного аустенитного зерна.
Вместе с тем, наличие легирующих добавок, оказывает положительное влияние на стойкость к перегреву во время сварки. Особенно это характерно при таких видах сварки, как электрошлаковая. В этом случае повышается ударная вязкость непосредственно у границ образованного шва и повышает надёжность сплавления.

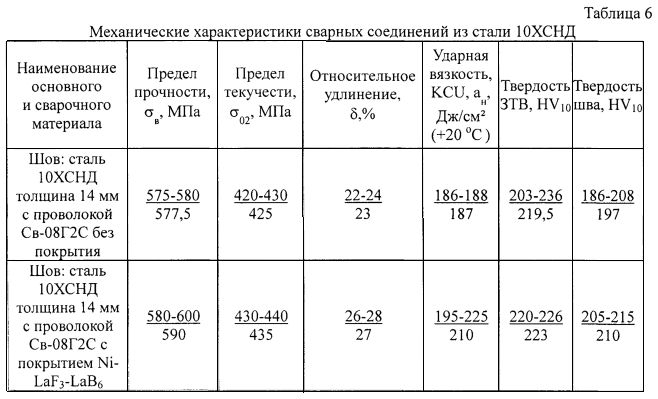

После проведения сварочных работ выполняют термическую обработку. При проведении такой обработки удаётся снять остаточные напряжения, которые всегда возникают при проведении сварочных операций. Кроме этого происходит улучшение структуры самого металла и образованного шва.
Свойства этого металла позволяют применять его для сборки металлоконструкций, которые планируется использовать как при низких, так и при высоких температурах. Изделия из него могут эксплуатироваться в широком диапазоне температур, от -70 °С до +700 °С.
Лист стальной из марки 10ХСНДКовш, изготовленный из стали 10ХСНДШвеллер из стали 10ХСНД
В последнее время область применения этого металла достаточно расширилась. Её применяют в следующих областях:
- строительная отрасль;
- производство дорожной и строительной техники;
- изготовление горнодобывающей техники;
- лесозаготовительные и сельскохозяйственные машины;
- механизмы для переработки строительных и металлических отходов.
В строительной сфере эта марка применяется для изготовления различных конструкций, в том числе и крупногабаритных (арок и пролётов мостов, несущих элементов зданий).
Для дорожной и горнодобывающей техники из неё изготавливают ковши и отдельные детали ковшей экскаваторов, бульдозеров.
Широко применяется подобный металл при изготовлении различных рыхлителей, мощных гидравлических ножниц.
Отечественными аналогами 10ХСНД являются стали, имеющие следующие обозначения — 10ХСНД А, 16Г2АФ, С390. Из зарубежных аналогов очень близка по свойствам сталь, произведенная в Болгарии, с маркировкой 10ChSND.
Материал 10ХСНД Екатеринбург
Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал 10ХСНД большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.
Как и вся продукция, материал 10ХСНД закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.
Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.
Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.
Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.
Классификация по химическому составу
Основными легирующими добавками являются металлы. Варьируя количественный состав добавок и их массовую долю, получают большое разнообразие марок стали. Само по себе чистое железо имеет невысокие технические свойства. Малая механическая прочность, сильная подверженность коррозии, требуют введения в состав сплава дополнительных веществ, которые направлены на улучшение одного из качеств, либо сразу нескольких.
Нередко улучшение одних характеристик влечет за собой ухудшение иных. Так, высоколегированные нержавеющие стали могут иметь низкую механическую прочность, а качественные углеродистые вместе с высокой прочностью получают ослабленные коррозионные свойства.
Как уже говорилось выше, одной из классификаций марок стали является ее химический состав. Основными компонентами всех без исключения сталей являются железо и углерод, содержание которого не должно превышать 2,14 %. В зависимости от количества и пропорций добавок, содержание железа в композиции должно составлять не менее 50 %.
По количеству содержащегося углерода классифицируют три группы сталей:
- Малоуглеродистые – содержание углерода менее 0,25 %;
- Среднеуглеродистые – 0,25-0,6 % углерода;
- Высокоуглеродистые, с содержанием углерода более 0,6 %.
Увеличение процентного содержания углерода повышает твердость металла, но, вместе с тем, снижается его прочность.
Для улучшения эксплуатационных качеств, в состав сплава вводят определенное количество химических элементов. Такие стали называют легированными. Для легированных сталей также существует деление на три группы:
- Низколегированные, с содержанием добавок до 2,5 %;
- Среднелегированные, которые содержат от 2,5 до 10 % легирующих элементов;
- Высоколегированные. Содержание легирующих примесей варьируется от 10 до 50 %.
Маркировка сталей отражает наличие и процентное содержание легирующих добавок. При расшифровке каждому элементу соответствует определенная буква, рядом с которой находится цифра, соответствующая его содержанию в процентах. Отсутствие чисел говорит о том, что добавка присутствует в сплаве в количестве менее 1-1,5%. Наличие углерода в составе не отражается, поскольку он входит во все композиции, но его содержание обозначается в самом начале маркировки.
Маркировка может говорить и о назначении сплава. Поскольку в данной классификации также используются буквенные обозначения, то регламентируется порядок их расположения – в начале, середине и конце маркировки.
Как расшифровать маркировку сталей?
Чтобы расшифровка обозначения различных видов сталей не вызывала затруднений, следует хорошо знать, какими они бывают. Отдельные категории сталей имеют особенную маркировку. Их принято обозначать определенными буквами, что позволяет сразу понять и назначение рассматриваемого металла, и его ориентировочный состав. Рассмотрим некоторые из таких марок и разберемся в их обозначении.
Свойства и назначение конструкционных легированных сталей
Конструкционные стали, специально предназначенные для изготовления подшипников, можно узнать по букве «Ш», данная литера ставится в самом начале их маркировки. После нее в названии марки идет буквенное обозначение соответствующих легирующих добавок, а также цифры, по которым узнают количественное содержание этих добавок. Так, в сталях марок ШХ4 и ШХ15, кроме железа с углеродом, содержится хром в количестве 0,4 и 1,5%, соответственно.
Буквой «К», которая стоит после первых цифр в названии марки, сообщающих о количественном содержании углерода, обозначают конструкционные нелегированные стали, используемые для производства сосудов и паровых котлов, работающих под высоким давлением (20К, 22К и др.).
Качественные легированные стали, которые обладают улучшенными литейными свойствами, можно узнать по букве «Л», стоящей в самом конце маркировки (35ХМЛ, 40ХЛ и др.).
Некоторую сложность, если не знать особенностей маркировки, может вызвать расшифровка марок строительной стали. Сплавы данной категории обозначают буквой «С», которую ставят в самом начале. Цифры, следующие за ней, указывают на минимальный предел текучести. В таких марках также используются дополнительные буквенные обозначения:
- литера Т – термоупрочненный прокат;
- буква К – сталь, отличающаяся повышенной коррозионной устойчивостью;
- литера Д – сплав, характеризующийся повышенным содержанием меди (С345Т, С390К и др.).
Нелегированные стали, относящиеся к категории инструментальных, обозначают буквой «У», она проставляется в начале их маркировки. Цифра, идущая за данной буквой, выражает количественное содержание углерода в рассматриваемом сплаве. Стали данной категории могут быть качественными и высококачественными (их можно определить по букве «А», она проставляется в конце названия марки). В их маркировке может содержаться буква «Г», что означает повышенное содержание марганца (У7, У8, У8А, У8ГА и др.).
Инструментальные стали, содержащие легирующие элементы в своем составе, маркируются аналогично с легированными конструкционными (ХВГ, 9ХВГ и др.).

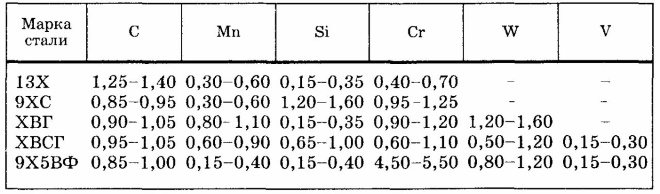

Состав легированных инструментальных сталей (%)
Читать также: Как подключить двойной выключатель с розеткой видео
Маркировка тех сталей, которые входят в категорию быстрорежущих, начинается с буквы «Р», за которой идут цифры, указывающие на количественное содержание вольфрама. В остальном марки таких сплавов называются по стандартному принципу: буквы, обозначающие элемент, и, соответственно, цифры, отражающие его количественное содержание. В обозначении таких сталей не указывается хром, так как его стандартное содержание в них составляет около 4%, а также углерод, количество которого пропорционально содержанию ванадия. Если количество ванадия превышает 2,5%, то его буквенное обозначение и количественное содержание проставляют в самом конце маркировки (З9, Р18, Р6М5Ф3 и др.).
Влияние некоторых добавок на свойства стали
По-особому маркируются нелегированные стали, относящиеся к категории электротехнических (их еще часто называют чистым техническим железом). Невысокое электрическое сопротивление таких металлов обеспечивается за счет того, что их состав характеризуется минимальным содержанием углерода – менее 0,04%. В обозначении марок таких сталей нет букв, только цифры: 10880, 20880 и др. Первая цифра указывает на классификацию по типу обработки: горячекатаная или кованная – 1, калиброванная – 2. Вторая цифра связана с категорией коэффициента старения: 0 – ненормируемый, 1 – нормируемый. Третья цифра указывает на группу, к которой данная сталь относится по нормируемой характеристике, принятой за основную. По четвертой и пятой цифрам определяется само значение нормируемой характеристики.
Принципы, по которым осуществляется обозначение стальных сплавов, были разработаны еще в советский период, но и по сей день успешно используются не только в России, но также в странах СНГ. Обладая сведениями о той или иной марке стали, можно не только определять ее химический состав, но и эффективно подбирать металлы с требуемыми характеристиками.
| Страна | Стандарт | Описание |
| Россия | ГОСТ 19281-2014 | Прокат повышенной прочности. Общие технические условия |
Общая характеристика качественных углеродистых сталей
Основными отличиями качественных сталей от сталей обыкновенного качества являются:
- малое количество снижающих качество примесей: серы с фосфором;
- узкий диапазон количества углерода;
- увеличенное количество марганца или кремния.
Говоря о характеристиках качественных сталей следует выделить самые значимые:
- высокая прочность;
- пластичность;
- вязкозть ударная.
Изменение структуры стальных слитков в процессе твердения
Но для улучшения эксплуатационных характеристик сотрудники институтов и лабораторий экспериментируют над химическим составом, способами повышения прочности и твердости поверхностей, методами термической обработки, способами плавки и разливки металла. Механические свойства углеродистых качественных сплавов зависят от химического состава.
Свойства присущие углеродистым сплавам:
- Низкоуглеродистым – низкая прочность при высокой пластичности. Используются при производстве и изготовлении деталей и узлов со сложной конструкцией и небольшими нагрузками.Свойства присущие углеродистым сплавам:
- 15-20 – для неответственных деталей, которые не нуждаются в дополнительной термической обработке или подвергнутые нормализации.
- Среднеуглеродистые – для изготовления деталей, для которых предъявляются требования высокой твердости, но с пониженной пластичностью. Изделия, для которых необходима термическоя обработка: закалка поверхностного слоя, улучшению, нормализации. Для облегчения обработки резанием среднеуглеродистые стали подвергаются отжигу.
- Высокоуглеродистые, а также с дополнительно введенным марганцем – обладают высокими показателями упругости и стойкости к износу. Поэтому из нее изготавливают пружинные изделия.
- Автоматные – используются для обработки на автоматизированных станках. Фосфор и сера в большем количестве способствуют образованию мелкой стружки, что положительно сказывается на обрабатываемости, стойкости инструмента, но страдает шероховатость обрабатываемых поверхностей.
Применение
Сталь марки 10ХСНД активно применяется в строительной сфере для производства различных конструкций (арок и пролётов, несущих элементов зданий), мостовых металлоконструкций обычного и северного исполнения. В машиностроении сталь в горячекатаном и термически обработанном состоянии используется при изготовлении деталей ковшей, бульдозеров и экскаваторов, гидравлических ножниц, рабочих элементов сельскохозяйственных агрегатов. Сталь 10ХСНД в состоянии после закалки и отпуска применяется для производства деталей трубопроводной запорной арматуры и других элементов магистральных газо- и нефтепроводных сетей.
Лист 15ХСНДА ТУ 14-1-5120-2008
Техническое условие 14-1-5120-2008 было разработано в результате требований, предъявляемых мостостроителями к металлопрокату. Листовая мостосталь по своим потребительским свойствам стала не в полной мере удовлетворять запросам мостостроительных заводов. И на основе ГОСТ 6713-91 было разработано ТУ 14-1-5120-2008, которое имеет более высокие качественные показатели.
Купить лист марки стали 15ХСНДА, уточнить ГОСТ, ТУ, цену, наличие, Вы можете обратившись по телефону +7 351 223-14-76.
Аналог (заменитель) марки стали 15ХСНДА ТУ 14-1-5120-2008:
Дополнительные условия к металлопрокату по требованию Покупателя в соответствии с ГОСТ, ТУ и др. НТД:
1. 100%-УЗК 0, 1, 2, 3 класса сплошности по ГОСТ 22727-88.2. Обрезная кромка.3. Плоскостность: высокая, особо высокая.4. Термообработанный: контролируемая прокатка, нормализцаия, закалка с высоким отпуском, высокий отпуск.5. Z-свойства по ГОСТ 28870-90, относительное сужение в направлении толщины проката, не менее 15%, 25%, 35%.
Товары группы:
| НАИМЕНОВАНИЕ | ЦЕНА |
| Лист г/к 15ХСНДА 8х2150х11800 ТУ 14-1-5120-2008 | 52 000,00 |
| Лист г/к 15ХСНДА 10х2350х12100 ТУ 14-1-5120-2008 | 52 000,00 |
| Лист г/к 15ХСНДА 12х2350х12350 ТУ 14-1-5120-2008 | 52 000,00 |
| Лист г/к 15ХСНДА 14х2450х12150 ТУ 14-1-5120-2008 | 52 000,00 |
| Лист г/к 15ХСНДА 16х2509х12100 ТУ 14-1-5120-2008 | 52 000,00 |
| Лист г/к 15ХСНДА 18х2420х12050 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 20х2850х12000 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 24х2000х10500 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 25х2050х11600 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 30х2120х11550 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 32х2500х11100 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 36х2000х9700 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 40х2470х11000 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 45х2500х7100 ТУ 14-1-5120-2008 | 53 000,00 |
| Лист г/к 15ХСНДА 50х2500х6700 ТУ 14-1-5120-2008 | 53 000,00 |
Наличие, размеры листа, цену уточняйте в отделе продаж.
В наличии листы:
толщина 8мм-50мм
ширина 1500-2500 мм
длина 2500-12500 мм
Характеристики стали 15ХСНД:
Химический состав в % материала 15ХСНДА ТУ 14-1-5120-2008:
| C | Si | Mn | Cr | Ni | Cu | Nb |
| 0,1-0,15 | 0,4-0,7 | 0,6-0,9 | 0,3-0,6 | 0,2-0,5 | 0,2-0,4 | 0,03-0,06 |
Механические свойства листов при испытании на растяжение и изгиб:
| Толщина листов, мм | Механические свойства | Испытание на изгиб в холодном состоянии до параллельности сторон (d- диаметр оправки, a- толщина листов) | ||
| Предел текучести σТ, Н/мм² | Временное сопротивление σB, Н/мм² | Относительное удлинение δ5, %, не менее | ||
| 8-32 | 345-450 | 490-685 | 21 | d=1,5a |
| 33-50 | 335-440 | 470-670 | 19 | d=1,5a |
Механические свойства:sв – Предел кратковременной прочности , sT – Предел пропорциональности (предел текучести для остаточной деформации), d5 – Относительное удлинение при разрыве , y – Относительное сужение , KCU – Ударная вязкость , [ кДж / м2]HB – Твердость по Бринеллю ,
Физические свойства:T – Температура, при которой получены данные свойства , E – Модуль упругости первого рода , a – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]l – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]r – Плотность материала , [кг/м3]C – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]R – Удельное электросопротивление,
Свариваемость:
Без ограничений. Способы сварки РДС и АДС под флюсом и газовой защитой, ЭШС.
Сталь марки 15ХСНДА расшифровка:
15 указывает на среднее содержание углерода в стали 0,15%Х- хромС- кремнийН- никельД- медьА- ставится в конце марок, если содержание серы и фосфора не превышает 0,03% для каждого из этих элементов – это свидетельствует о дополнительных показателях качества марок
Доставка спецтранспортом листа 10ХСНДА, 15ХСНДА ТУ 14-1-5120-2008:
Лист 15ХСНДА-3 ТУ 14-1-5120-2008 для северного исполнения, доставка в Барнаул:
Лист 15ХСНДА-3 ТУ 14-1-5120-2008 10мм, 12мм, 16мм, 20мм, 25мм, 32мм, 40мм, 45мм, 50мм:
Лист 15ХСНДА ТУ 14-1-5120-2008 50 мм доставка в Саранск:
О чем говорит маркировка сталей
Расшифровать марку стали довольно просто, необходимо только владеть определенными сведениями. Конструкционные стали, обладающие обыкновенным качеством и не содержащие легирующих элементов, маркируют буквосочетанием «Ст». По цифре, идущей после букв в названии марки, можно определить, сколько в таком сплаве углерода (исчисляется в десятых долях процента). За цифрами могут идти буквы «КП»: по ним становится ясно, что данный сплав не до конца прошел процесс раскисления в печи, соответственно, он относится к категории кипящего. Если название марки не содержит таких букв, то сталь соответствует категории спокойной.
Химический состав углеродистых конструкционных сталей обыкновенного качества
Прежде чем приступить к рассмотрению марок тех сталей, которые включают легирующие добавки, следует разобраться в том, как данные добавки обозначаются. Маркировка легированных сталей может включать такие буквенные обозначения:
Список используемых легирующих добавок
10ХСНД (СХЛ-4)
Сталь 10ХСНД (СХЛ-4) конструкционная низколегированная хромокремненикелевая с медью
Заменители: Сталь 15ХСНД, Сталь 16Г2АФ
Сталь 10ХСНД применяется : для изготовления элементов сварных металлоконструкций и различных деталей к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от -70 до +450 °С; проката, предназначенного для изготовления мостовых конструкций обычного и северного исполнения; несущих элементов различных сварных конструкций; деталей трубопроводной арматуры после закалки и отпуска.
Сталь 10ХСНД применяют при производстве горячекатаных двухслойных листов, устойчивых к коррозии. Она обеспечивает класс прочности сортового, полосового и фасонного проката КП 390 при толщине до 15 мм. Сталь 10ХСНД обеспечивает класс прочности листового, широкополосного универсального проката и гнутых профилей КП 390 при толщине проката до 40 мм. без применения дополнительной упрочняющей обработки.
| Химический состав в % |
| НТД | C | S | P | Mn | Cr | V | Ti | Si | Ni | Nb | N | Cu | As | Al |
| ГОСТ 6713-91 | ≤0,12 | ≤0,035 | ≤0,035 | 0,50-0,80 | 0,60-0,90 | – | – | 0,80-1,10 | 0,50-0,80 | – | ≤0,008 | 0,40-0,60 | ≤0,080 | – |
| ТУ 14-1-5241-93 | ≤0,12 | ≤0,040 | ≤0,040 | ≤0,80 | ≤0,90 | – | – | ≤1,10 | 0,40-0,80 | – | – | 0,30-0,60 | ≤0,080 | – |
| ГОСТ 17066-94 | ≤0,12 | ≤0,040 | ≤0,035 | 0,50-0,80 | 0,60-0,90 | ≤0,15 | ≤0,030 | 0,80-1,00 | 0,50-0,80 | ≤0,050 | ≤0,008 | 0,40-0,60 | ≤0,080 | ≤0,030 |
| ГОСТ 19282-73, ГОСТ 19281-89 | ≤0,12 | ≤0,040 | ≤0,035 | 0,50-0,80 | 0,60-0,90 | – | ≤0,030 | 0,80-1,10 | 0,50-0,80 | – | ≤0,008 | 0,40-0,60 | ≤0,080 | ≤0,050 |
| ТУ 14-1-5120-2008 | ≤0,12 | ≤0,010 | ≤0,015 | 0,65-0,95 | 0,30-0,60 | – | – | 0,80-1,10 | 0,20-0,50 | 0,03-0,06 | ≤0,008 | 0,40-0,60 | ≤0,080 | – |
По ГОСТ 17066-94 допускается массовая доля мышьяка до 0,015 %, при этом массовая доля фосфора должна быть не более 0,030 %.
По ГОСТ 19282-73 допускается модифицирование стали кальцием и редкоземельными элементами из расчета введения в металл не более 0,02 % кальция и 0,05 % редкоземельных элементов. В стали допускается наличие кобальта до 0,050 %.
По ГОСТ 19281-89 и ГОСТ 19282-73 допускается допускается добавка алюминия и титана из расчета получения массовой доли в прокате алюминия – не более 0,050 %, титана – не более 0,030 %.
По ГОСТ 6713-91 допускается содержание азота до 0,012 %. В стали, раскисленной алюминием, остаточное содержание кислоторастворимого алюминия должно быть не менее 0,020 %. Допускается применение других раскислителей. В прокате для мостовых конструкций северного исполнения массовая доля серы не должна превышать 0,030 %, фосфора – не более 0,025 %. Допускается изготовление стали электрошлакового переплава. Анализ проката на мышьяк и азот производится по требованию потребителя. В готовом прокате категории 3 массовая доля кремния должна быть 0,70-1,00 %.
По ТУ 14-1-5120-2008 химический состав приведен для стали высокого качества марки 10ХСНДА. Допускается массовая доля в готовом листовом прокате до 0,012 %. По согласованию с заказчиком допускается замена ниобия ванадием в количестве 0,08-0,12 %. В готовом прокате отклонения по химческому составу в соответствии с ГОСТ 6713. Листы поставляются с гарантией свариваемости. Углеродный эквивалент Сэ ? 0,45 %.
Обработка
Современная качественная сталь с маркировкой 10ХСНД может быть подвергнута таким методам обработки:
- резание;
- сварка;
- ковка;
- обработка инструментального типа.
Для резки рассматриваемого стального проката не используют специализированных инструментов. Имеющиеся свойства качественного материала позволяют обходиться без таких приспособлений. Свариваемость рассматриваемого металла может проводиться любыми возможными способами. Варить подобный материал разрешено проволокой, а также при помощи электродов.
Чтобы убрать остатки напряжения со стальных деталей, изготовленных из стали 10ХСНД, может задействоваться особая термообработка. Обычно ее реализуют по завершении сварочных операций
На данном этапе очень важно проводить правильный расчет температурных режимов. Самая маленькая разрешенная температура при термообработке не должна опускаться на уровень ниже температуры при нагреве
