Сталь С255 строительная углеродистая

Сталь 09Г2С — конструкционная низколегированная для сварных конструкций

Стали заменители:

• 09ГС,
• 09Г2ДТ,
• 09Г2Т,
• 10Г2С

Иностранные аналоги:

• TSt E 355 (1.0566) — Германия DIN
• A590 AЗ, A 36-207 — Франция (AFNOR)

ВАЖНО!!! Возможность замены определяется в каждом конкретном случае после оценки и сравнения свойств сталей

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89.Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74.Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74.Полоса ГОСТ 103-76, ГОСТ 82—70.

Поковки и кованые заготовки ГОСТ 1133—71.

Назначение

Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм2.

Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.

В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм2

Расшифровка стали 09Г2С

Двузначное число 09 обозначает примерное содержание углерода в стали в сотых долях процента, т.е. содержание углерода в стали приблизительно 0,09%.

Бука Г означает, что в стали содержится марганец в количестве около 2%.

Буква С означает, что в стали содержится кремний.

Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)

Марка стали, по ГОСТ 1759.0	Стандарт или технические условия наматериал	Параметры применения
Болты, шпильки, винты	Гайки	Плоские шайбы
Темпера- турасреды, °С	Давление номи- нальное,МПа (кгс/см2)	Темпера- турасреды, °С	Давление номи- нальное,МПа (кгс/см2)	Темпера- турасреды, °С	Давление номи- нальное,МПа (кгс/см2)
09Г2С	ГОСТ 19281	От -70 до 425	16 (160)	От -70 до 425	16 (160)	От -70 до 450	Не регламен-тируется

Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак

Марка стали	Температура применения стали, °С при парциальном давлении аммиака, МПа (кгс/см2)
Св. 1(10) до 2(20)	Св. 2(20) до 5(50)	Св. 5(50) до 8(80)
09Г2С	300	300	300

ПРИМЕЧАНИЕУсловия применения установлены для скорости коррозии азотного слоя не более 0,5 мм/год.

Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах

Марка стали	Температура применения стали, °С при парциальном давлении водорода, МПа (кгс/см2)
1,5(15)	2,5(25)	5(50)	10(100)	20(200)	30(300)	40(400)
09Г2С	290	280	260	230	210	200	190

Механические свойства

ГОСТ	Состояние поставки	Сечение, мм	σ0,2, МПа,	σв, МПа,	δ5 (δ4), %
не менее
ГОСТ 19281-2014	Сортовой и фасонный прокат	До 10	345	490	21
ГОСТ 19281-2014	Лист и полоса (образцы поперечные)	От 10 до 20 вкл.	325	470	21
Св. 20 до 32 вкл.	305	460	21
Св. 32 до 60 вкл.	285	450	21
Св. 60 до 80 вкл.	275	440	21
Св. 80 до 160 вкл.	265	430	21
ГОСТ 19281-2014	Лист после закалки и отпуска(образцы поперечные)	От 10 до 32 вкл.	365	490	19
От 32 до 60 вкл.	315	450	21
ГОСТ 17066-94	Лист горячекатанный	2 — 3,9	—	490	(21)

Механические свойства при повышенных температурах

tисп., °C	σ0,2, МПа	σв, МПа	δ5, %	Ψ, %
20	300	460	31	63
300	220	420	25	56
475	180	360	34	67

Примечание. Нормализация при 930—950 °С.

Механические свойства в зависимости от температуры отпуска

tотп., °C	σ0,2, МПа	σв, МПа	δ5, %	Ψ, %
20	295	405	30	66
100	270	415	29	68
200	265	430	—	—
300	220	435	—	—
400	205	410	27	63
500	185	315	—	63

Ударная вязкость KCU

ГОСТ 19281-89	Сортовой и фасонный прокат	От 5 до 10От 10 до 20 вкл.От 20 до 100 вкл.	645959	393434	3429—
Лист и полоса	От 5 до 10От 10 до 160 вкл.	6459	3934	3429
Лист после закалки и отпуска (образцы поперечные)	От 10 до 60	—	49	29

Технологические свойства

Температура ковки, °С: начала 1250, конца 850.Свариваемость — сваривается без ограничений.Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС.

Обрабатываемость резанием — Kv тв.спл = 1,0 и Kv б.ст = 1,6 в нормализованном, отпущенном состоянии при σв = 520 МПа.

Склонность к отпускной хрупкости — не склонна.

Флокеночувствительность — не чувствительна.

Механические свойства

Основные характеристики стали С255 можно встретить в специальной литературе. Некоторые качества зависят от температуры окружающей среды и некоторых других факторов. Механические свойства сплава следующие:

1. Предел текучести стали С255 составляет 255 МПа.
2. Временное сопротивление 360 МПа.
3. Относительное удлинение заготовки составляет 25%.

При необходимости эксплуатационные характеристики стали С255 могут быть улучшены путем термической и других видов обработки. Чаще всего проводится закалка поверхности и отпуск:

1. В первом случае проводится повышение твердости поверхности. Воздействие высокой температуры приводит к тому, что структура металла перестраивается и уплотняется. Для проведения закалки применяется специальное оборудование, которое разогревает заготовку до требуемой температуры. Охлаждение предусматривает использование водяной или масленой ванны. Для того чтобы снизить вероятность появления окалины и других дефектов для охлаждения заготовки используют масло, так как оно обеспечивает равномерное снижение температуры.
2. Отпуск предусматривает снижение внутренних напряжений, которые могут стать причиной возникновения поверхностных или внутренних дефектов. Подобный способ термической обработки предусматривает нагрев до более низкой температуры, но повышение и снижение температуры проводится постепенно. За счет этого повышаются основные эксплуатационные характеристики стали С255.

Закалка и отпуск в большинстве случаев проводятся в случае, когда заготовка имеет небольшие размеры. Массивные изделия сложны в обработке, так как для их разогрева требуется крупногабаритное специализированное оборудование.

Рассматриваемый сплав характеризуется прекрасными механическими свойствами, но при этом он не устойчив к коррозии. Именно поэтому создаваемые конструкции требуют защиты от воздействия влаги и некоторых других химических веществ. В большинстве случаев проводится двойное окрашивание поверхности водостойкой краской при предварительном грунтовании основания. Для существенного повышения защиты конструкции проводится горячее оцинкование, так как цинк выдерживает воздействие влаги и химических веществ.

Сталь С255 — характеристика, аналоги, ГОСТ, расшифровка

Марка стали С225 применяется для изготовления листового и профильного металлопроката, предназначенного для монтажа и сборки ответственных металлических конструкций с болтовыми, клепаными, сварными и фальцевыми соединениями. Марка наиболее популярна и востребованна в строительной отрасли, не имеющий ограничений при выполнении сварочных работ.

Сталь С255: химический состав и ГОСТы на прокат

Углеродистая сталь С255 (доля углерода – около 0,2%) выпускается по ГОСТ 27772-88, который определяет следующий состав химических элементов стального сплава:

• Fe – около 97%
• C – до 0,22%
• Mn – до 0,65%
• Si – 0,15-0,3%
• Ni – до 0,3%
• Cr – до 0,3%
• Cu – до 0,3%
• S – до 0,05%
• P – до 0,04%
• N – до 0,012%

Горячекатаный фасонный прокат из стали С255:

• ГОСТ 8509 – уголок равнополочный
• ГОСТ 8510 – уголок неравнополочный
• ГОСТ 8239, 26020 – двутавр
• ГОСТ 8240 – швеллер
• ГОСТ 19425 – балка двутавровая и швеллер специальный

Кроме того, углеродистая сталь 255 идет на производство проката:

• ГОСТ 19903 – листового
• ГОСТ 82 – универсального широкополосного
• ГОСТ 8568 – листового с чечевичным и ромбическим рифлением

Из стали данной марки также изготавливают гнутые профиля: по ГОСТ 7511, 8278, 8281, 8282, 8283, 9234 и др.

: Сталь Р18 — характеристики, расшифровка, применение

Виды обработки и применение

Количество углерода и легирующих добавок в химическом составе стали марки С255 позволяет применять для соединения деталей и элементов конструкций любые виды сварки. Для резки проката и раскроя листов могут использоваться технологии термической, лазерной, гидравлической и механической обработки. Отмечается достаточно простое сверление, фрезерование и возможность нарезки резьбы.

В строительстве прокат из стали С255 применяется для монтажа металлоконструкций группы 1, в которую входят сварные элементы, предназначенные для работы в особо тяжелых условиях. В том числе при вибрационных, динамических и подвижных нагрузках. В первую группу входят конструкционные элементы мостовых пролетов, опор для линий электропередач, подкрановые балки, несущие фермы, эстакады, лестницы и другие.

Допускается применение стального проката марки в других видах промышленного производства кроме строительства. Например, для изготовления корпусов и несущих элементов в машиностроении.

Защита от коррозии

Сталь С255 отличается прекрасными механическими свойствами, но подвержена воздействию коррозии. Поэтому, все изготовленные из нее металлоконструкции требуют защиты от влаги и химически активных растворов и паров. Наиболее распространенный вид поверхностной защиты это двойное окрашивание водостойкими красками с предварительным грунтованием. Кроме этого горячее оцинковывание и порошковое полимерное покрытие готовых конструкций и отдельных элементов, соединяемых без применения сварки.

/5 —

Классификация материала и применение марки С255

Марка: С255 Классификация материала: Сталь для строительных конструкций Применение: изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями

Сталь С255 строительная углеродистая

Листовой и профильный металлопрокат применяется в различных отраслях промышленности, предназначен для сборки металлических конструкций с клепанными, болтовыми и сварными соединениями. Сталь С255 наиболее востребована в строительной отрасли, она не имеет ограничений по проведению сварочных работ. Описание сплава определяет его применимость при создании ответственных конструкций, которые могут подвергаться атмосферному и иному воздействию.

Сталь С255

Химический состав

Все сплавы характеризуются своим определенным химическим составом. Установленные нормы определяют концентрацию всех элементов в определенном диапазоне. Среди особенностей химического состава С 255 отметим следующие моменты:

Большая часть состава приходится на железо, около 97%. Этот элемент является частью практически всех сплавов.
Углерод определяет твердость и прочность металла, а также его хрупкость и степень свариваемости. Рассматриваемая сталь С255 содержит около 0,22% углерода. Слишком высокая концентрация углерода приводит к хрупкости структуры и проблемам со свариваемостью. Однако, уменьшение количества этого химического вещества в составе становится причиной снижения твердости и прочности структуры

Важно не только то, сколько углерода в составе, а насколько равномерно он распределен по структуре. Неравномерное расположение углерода приводит к снижению эксплуатационных характеристик.
Марганец включается в состав многих металлов, в этом случае его около 0,65%.
Кремний во много определяет основные эксплуатационные свойства, его концентрация от 0,15 до 0,3%

Кремний также оказывает влияние на прочность и свариваемость, твердость и другие важные характеристики.
На медь, никель и хром приходится по 0,3%. Низкая концентрация хрома определяет то, что поверхность может покрываться коррозией. Длительное воздействие атмосферных осадков и некоторых химических веществ приводит к появлению коррозии. Слишком длительная эксплуатации при подобном повреждении металла приводит к снижению прочности несущих конструкций и ухудшению декоративных качеств.

Горячекатаный стальной рулон С255

Сера и фосфор также включаются в состав в небольшом количестве. Эти вещества ухудшают эксплуатационные качества стали С255, к примеру, прочность.

Область применения

Рассматриваемая марка стали С255 применяется для создания металлоконструкций, которые относятся к первой группе.

Эта группа характеризуется сварными элементами, применяемыми в особо тяжелых эксплуатационных условиях.

На создаваемые конструкции может оказываться следующая нагрузка:

1. Динамическая – постепенное увеличение и уменьшение давления. Для выдерживания динамической нагрузки металл должен обладать пластичностью.
2. Подвижная – изменение точки концентрации давления. Подобное воздействие может привести к разрушению несущих элементов.
3. Вибрационная – подобное воздействие присуще мостам и другим несущим конструкциям. Вибрация может приводить к деформации сварочного шва и крепежных элементов.

Балка двутавровая С255

Сталь 255 встречается в конструкциях мостов, эстакад, лестниц и других несущих сооружений, на которые оказывается высокая нагрузка. В некоторых случаях допускается применение метала при изготовлении ответственных механизмов в машиностроительной отрасли.

Аналоги сплава

По химическому составу и механическим свойствам выделяют несколько схожих сплавов. Аналог стали С255 может быть отечественного и зарубежного происхождения. Схожие отечественные марки следующие:

1. 18сп, 18Гсп и 18Гпс.
2. ВСт3сп5 и ВСт3пс6.
3. Ст3Гпс и Ст3Гсп.

Зарубежные аналоги изготавливаются при учете стандарта ISO 630. В эту группу включаются следующие славы:

1. Fe 360-C (E 235-C).
2. Fe 360-B (E 235-B).
3. Fe 360-D (E 235-D).

Fe 360-B

Некоторые аналоги могут улучшаться путем термической и химической обработки. Все сплавы характеризуются высокой свариваемостью и обрабатываемостью резанием.

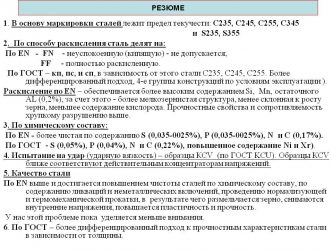

Маркировка стали 255

При маркировке стали С255 применяются определенные стандарты, которые позволяют быстро определить основные свойства металла. Расшифровка проводится следующим образом:

1. Первая буква С говорит о том, что металл применим в строительстве.
2. Применяемые цифры при маркировке указывают на текучесть готового проката, которая измеряется в Н/мм2.
3. Часто маркировка наносится на поверхность заготовок желтой нерастворимой краской.

Скачать ГОСТ 27772-88

Для этой марки применяются требования ГОСТ 27772-88. Они определяют возможность использования материала при изготовлении уголков, гнутого профиля и швеллера, двутавра. Толщина сечения выпускаемых элементов должна быть не менее 4 мм и не более 30 мм.

Расчетные сопротивления листового проката и труб

Таблица В.5 — Нормативные и расчетные сопротивления при растяжении, сжатии и изгибе листового, широкополосного универсального и фасонного проката

Сталь по ГОСТ 27772	Толщина проката*, мм	Нормативное сопротивление** проката, Н/мм 2	Расчетное сопротивление*** проката, Н/мм 2
Ryn	Run	Ry	Ru
С235	От 2 до 8	235	360	230/225	350/345
С245	» 2 » 20	245	370	240/235	360/350
Св. 20 » 30	235	370	230/225	360/350
С255	От 2 » 20	245	370	240/235	360/350
Св. 20 » 40	235	370	230/225	360/350
С285	От 2 » 10	275	390	270/260	380/370
Св. 10 » 20	265	380	260/250	370/360
С345	От 2 » 20	325	470	320/310	460/450
Св. 20 » 40	305	460	300/290	450/440
» 40 » 80	285	450	280/270	440/430
» 80 » 100	265	430	260/250	420/410
С345К	От 4 » 10	345	470	335/330	460/450
С375	» 2 » 20	355	490	345/340	480/465
Св. 20 » 40	335	480	325/320	470/455
С390	От 4 » 50	390	540	380/370	525/515
С440	» 4 » 30	440	590	430/420	575/560
Св. 30 » 50	410	570	400/390	555/540
С590, С590К	От 10″ 40	590	685	575/560	670/650
* За толщину фасонного проката следует принимать толщину полки.

** За нормативное сопротивление приняты гарантированные значения предела текучести и временного сопротивления, приводимые в государственных стандартах или технических условиях. В тех случаях, когда эти значения в государственных стандартах или технических условиях приведены только в одной системе единиц — (кгс/мм 2 ), нормативные сопротивления (Н/мм 2 ) вычислены умножением соответствующих величин на 9,81 с округлением до 5 Н/мм 2 . По согласованию с организацией — составителем норм допускается применение значений нормативных сопротивлений, отличных от приведенных в настоящей таблице В.5.

*** Значения расчетных сопротивлений получены делением нормативных сопротивлений на коэффициенты надежности по материалу, определенные в соответствии с 3.2, с округлением до 5 Н/мм 2 . В числителе представлены значения расчетных сопротивлений проката, поставляемого по ГОСТ 27772 (кроме стали С590К) или другой нормативной документации, в которой используется процедура контроля свойств проката по ГОСТ 27772 (γm=1,025), в знаменателе — расчетное сопротивление остального проката при γm=1,050.

Таблица В.6 — Нормативные и расчетные сопротивления при растяжении, сжатии и изгибе труб

Марка стали	ГОСТ	Толщина стенки, мм	Нормативное сопротивление, Н/мм	Расчетное сопротивление, Н/мм
ВСт3кп, ВСт3пс, ВСт3сп	ГОСТ 10705	До 10	225	370	215	350
ВСт3пс4, Ст3сп4, 20	ГОСТ 10706	4-15	245	370	235	350
ГОСТ 8731	4-36	245	410	225	375
Примечания

1 Нормативные сопротивления для труб из стали марки 09Г2С по ГОСТ 8731 устанавливаются по соглашению сторон в соответствии с требованиями этого стандарта; расчетные сопротивления — согласно 5.2 настоящих норм.

Сталь для строительных конструкций С255 — характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки С255.

Классификация материала и применение марки С255

Марка: С255 Классификация материала: Сталь для строительных конструкций Применение: изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями

Механические свойства С255 при температуре 20oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лист, ГОСТ 27772-88	2 — 3.9	380	255	20
Лист, ГОСТ 27772-88	4 — 10	380	245	25
Лист, ГОСТ 27772-88	10 — 20	370	245	25
Лист, ГОСТ 27772-88	20 — 40	370	235	25

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю ,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Другие марки из этой категории:

Обращаем ваше внимание на то, что данная информация о марке С255, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки С255 могут отличаться от значений, приведённых на данной странице

Более подробную информацию о марке С255 можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

www.c-met.ru

Сфера применения

Сфера применения стали СТ3 варьируется в зависимости от степени ее раскисления. Раскислением называют процесс, при котором из состава стали выводят кислород. Чем выше концентрация кислорода, тем ниже химические и физические характеристики материала.

В зависимости от содержания кремния, сталь СТ3 бывает:

• кипящей — содержит минимум 0,05% кремния;
• полуспокойной — содержит от 0,05% до 0,15% кремния;
• спокойной — содержит свыше 0,15% кремния.

Кипящие стали кипят и насыщаются газами в процессе разливки по изложницам. Эти стали относятся к категории нераскисленных. Раскисленные стали в процессе разливки не кипят и за счет этого ценятся выше.

Спокойная разновидность стоит ощутимо дороже двух других в силу следующих причин:

• выдающихся эксплуатационных качеств, которые объясняются минимальным содержанием кислорода;
• за счет своей однородности материал надежно защищен от агрессивных воздействий окружающей среды.

Фасонной и листовой разновидностей проката.

Основных и второстепенных элементов для железнодорожных элементов и подвесных конструкций. Железнодорожная отрасль обеспечивает стабильный спрос на металлы с невысокой стоимостью и выдающимися эксплуатационными качествами. Стоимость одного квадратного метра является чрезвычайно значимым фактором в силу крупных габаритов подвесных конструкций.

Деталей и арматур, используемых для создания трубопроводов. Трубы нужны, чтобы транспортировать газ, теплоносители и прочие среды. Материалы для их изготовления должны быть твердыми и прочными, чтобы справляться с высокими нагрузками и агрессивными воздействиями внешней среды

Себестоимость также имеет важное значение, так как дорогостоящие сплавы не всегда оказываются наиболее практичными. Сталь СТ3 же прекрасно удовлетворяет потребностям отрасли.

В полуспокойной разновидности СТ3 содержится примерно 1% кислорода. За счет этого ее твердость и пластичность несколько ниже, чем у спокойной. Данный тип стали применяется для производства следующих изделий:

1. Труб с различным диаметром и толщиной стенок. В отопительных системах они выполняют функцию несущих элементов. Коррозионная стойкость у рассматриваемого сплава невысокая, поэтому его поверхность необходимо защищать от воздействия повышенной влажности.
2. Шестигранников. Эти элементы востребованы в самых разных отраслях промышленности.
3. Уголков и квадратов для несущих конструкций. За счет своей повышенной прочности они способствуют увеличению жесткости конструкции и оптимальному распределению нагрузки на нее. Выбор уголков и квадратов для конкретной конструкции осуществляется в зависимости от их толщины листа, длины и формы поперечного сечения, угла расположения плоскостей.

   Задействуют эти элементы для того, чтобы изготавливать новые несущие конструкции и укреплять уже существующие.

4. Листового проката. Это особенно востребовано для обшивки несущих конструкций и производства корпусных изделий. Толщина таких изделий может значительно варьироваться. Листовой прокат применяют для штамповки или холодной гибки (для обоих этих процессов характерная высокая производительность).

Кипящие сплавы являются наиболее доступными с финансовой точки зрения. Для структур, которые получаются на их основе, характерна высокая степень обрабатываемости. Сплавы можно успешно обрабатывать термическими методами, однако высокая концентрация кислорода приводит к снижению их эксплуатационных качеств.

Внимание. Некоторые металлические конструкции, изготовленные из стали СТ3, рассчитаны на эксплуатацию в температурном диапазоне от -40°с до +425°С

марка стали, аналоги, расшифровка, характеристики

В производстве металлоконструкций – сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.

Химический состав

Сталь состоит из приблизительно:

• 98 % железа,
• 0,2 % углерода,
• 0,65 % марганца,
• от 0,05 до 0,015 % кремния,
• до 0,3 % хрома, никеля и меди вместе взятых.

Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.

Расшифровка стали С245

В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.

Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).

Свариваемость

Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле

Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.

Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.

Пластичность

Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.

Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.

Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.

Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.

Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.

С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.

Коррозионная стойкость

Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.

С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.

Аналоги

По ГОСТ 27772-88, марке С245 соответствуют стали:

• Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
• ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
• ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
• 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
• E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)

Применение

Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.

Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.

В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.

Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.

Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.

Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.

Рейтинг: 0/5 – 0 голосов
