Устройство паяльника

Принцип действия

В основу работы устройства положен простой физический принцип нагревания проводника при пропускании через него сильного электрического тока.

При включении устройства нажатием кнопки кнопкой замыкается входящая цепь блока питания, высокое напряжение преобразуется трансформатором в низкое напряжение на вторичной обмотке, в выходной цепи возникает ток, который быстро нагревает жало. При отпускании кнопки цепь размыкается, ток перестает течь и нагрев прекращается.

Сила тока в рабочей цепи достигает 25-50 ампер при невысоком напряжении около 2 вольт. Вторичная обмотка трансформатора должна быть намотана проводом, должна иметь сечение в несколько раз больше, чем сечение проволоки жала. То же самое касается токопроводящих шин, соединяющих концы жала с вторичной обмоткой. Это предотвратит их перегрев и непроизводительные затраты энергии на их нагревание.

Вместо трансформатора в последнее время все шире стали применяться импульсные источники питания. Они позволяют в несколько раз снизить вес и габариты блока при той же производительности.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2  /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

  • Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Рис. 1: плотно входит в отверстие
  • Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
  • Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
  • Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
  • На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Рис. 2: вкрутите в теплоприемник
  • Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
  • Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
  • Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
  • При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней  можно пропилить борозду под провода Рис. 3: поместите шнур питания в рукоятку
  • Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Что это такое?

Человек, хоть раз видевший работу газосварочного аппарата вполне может представить устройство газового паяльника. Данный инструмент состоит из трех частей:

  1. Бак для заполнения газом;
  2. Кнопка регулировки пламени;
  3. Соединитель.

На самом деле, конструкция немного сложнее, но если вы не планируете менять сопло или воздухозаборник, а этого делать не стоит, то и разбирать паяльник вам не придется. Главное преимущество заключается в возможности применять различные по форме и назначению жала. Заменить рабочее жало можно в течение нескольких секунд, если оно остыло до приемлемой температуры.

Приступаем к пайке

Прежде всего нагреваем паяльник до необходимой температуры. Если он без регулятора и датчика температуры, то ждем 5 минут после включения. В это время готовим поверхности. Зачищаем мелкой наждачной бумагой и обезжириваем спиртом. Затем наносим тонкий слой флюса, он служит в качестве окислителя.

Иногда флюс входит в состав припоя. Жало паяльника должно быть чистым и без темного налета, который появляется в процессе пайки. Для чистки жала можно использовать наждачную бумагу, либо специальную губку.

Жало также нужно обработать флюсом, а затем нанести на него припой, если соединяются небольшие поверхности. Если же нужно паять большие площади, то припой разогревается непосредственно в зоне пайки и равномерно наносится на металл.

Самодельные ИП

Сделать импульсный паяльник своими руками не так трудно, как кажется на первый взгляд. На сегодня возможны два варианта изготовления ИП: применение стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока.

Конструкция самодельного ИП

ИП с понижающим трансформатором

Для самодельного прибора используют трансформатор независимо от типа магнитопровода. Основное требование к преобразователю напряжения – это его мощность в диапазоне от 50 до 150 Вт. Вторичную обмотку изымают. Вместо неё устраивают пару оборотов медной шины или плетённого медного провода вокруг сердечника.

Обратите внимание! Монтаж новой обмотки должен быть сделан так, чтобы шины не контактировали друг с другом и не замыкались напрямую на сердечник. Медные шины вторичной обмотки

Медные шины вторичной обмотки

При наматывании упругой медной шины требуется соблюдать осторожность, чтобы не нанести повреждений первичной обмотке трансформатора. После чего нужно обязательно протестировать проводку на наличие обрыва и замыкания

Для рукоятки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые умельцы вырезают держатель из подсобного материала. В качестве крепления деталей паяльника отлично служит стандартная изоляционная лента.

Импульсный паяльник с электронным трансформатором

Для изготовления ИП своими руками часто используют старый корпус паяльника-пистолета и держатели жала. Сейчас получили большое распространение электронные блоки для галогенных ламп. Такой трансформатор на выходе выдаёт ток напряжением 12 В и мощностью от 50 до 150 Вт.

Электронный трансформатор

Устройство легко помещается в старом корпусе паяльника. Имея достаточную квалификацию, можно не тратиться на приобретение этой детали, а сделать электронную плату своими руками.

Можно пойти другим путём и приобрести готовый высокочастотный импульсный трансформатор. То есть надо приобрести такой преобразователь напряжения, чтобы он мог поместиться в корпусе паяльного пистолета.

Высокочастотный трансформатор

Дополнительная информация. Если сечение имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.

Установка параллельных витков

Изготовление наконечников

Для изготовления жала ИП берут медную жилу диаметром 1-2 мм. Проводник сгибают с разрывом между концами, которые закрепляют в болтовых, винтовых соединениях или кольцевых зажимах держателей ИП.

Нужную толщину проволоки жала подбирают опытным путём. Понятно, что наконечник из медной жилы толщиной 1 мм будет почти в два раза быстрей прогреваться, чем 2-х миллиметровый пруток.

Освещение рабочей зоны

Для освещения места пайки устанавливают обыкновенную лампочку от бытового фонарика. Лампочка включается синхронно с началом нагрева наконечника ИП. Часто вместо лампы накаливания устанавливают светодиод. Для подачи тока 12 вольт на лампочку в схему блока питания ставят дополнительную небольшую параллельную вторичную обмотку. В корпусе электронного трансформатора заводского изготовления есть готовые выводы для питания светодиода. Светодиод устанавливают таким образом, чтобы пучок лучей света точно был направлен на кончик жала.

Виды паяльников по величине питающего напряжения

Рассматриваемые инструменты выпускаются разных видов, и первым критерием, по которому приборы отличаются между собой, является их напряжение питания. По этому параметру паяльники классифицируются по следующим величинам напряжения питания — 12, 24, 36, 42, 220 и 380В. Почему приборы выпускаются разного напряжения? Вполне уместный вопрос, на который можно ответить следующим образом:

  1. Для обеспечения безопасности человека. Если работы проводятся инструментом во влажном помещении, то разрешается пользоваться только такими устройствами, которые функционируют от напряжения до 36В, но не более того. Корпус прибора при этом следует обязательно заземлить, что позволит предотвратить поражения человека электрическим током
  2. Сфера применения прибора. Прибор используется для пайки не только дома, но и на производстве, где с его помощью осуществляется соединение различных крупных деталей. Для таких целей используются высокомощные инструменты, работающие от сети 220В. При выполнении спаечных работ на легковых и грузовых автомобилях, а также мотоциклах применяются приборы, работающие от постоянного напряжения 6, 12 и 24В
  3. Мощность — чем мощнее нужен прибор, тем выше параметр питающего напряжения должен быть. К примеру, маломощный паяльник на 12Вт вовсе не имеет смысла изготавливать под напряжение 220В. Ведь для этого понадобится сделать большое количество витков из очень тонкой нихромовой нити. В итоге получится крупногабаритный инструмент, имеющий очень малую мощность. Аналогичная ситуация с высокомощными приборами, которые сложно сделать, если их напряжения питания будет рассчитано на 12 или 24В

Это интересно! Применение нихромовой проволоки в качестве нагревательного элемента позволяет изготавливать паяльники, работающие не только от переменного, но и постоянного напряжения. Отличие заключается в толщине проволоки, а также количестве витков.

Особенности выбора

Основными характеристиками, учитываемыми при выборе паяльной станции, являются ее мощность, комплектация, используемый для пайки вид флюса.

Мощность

Выбор паяльной станции по данной характеристике зависит от ее предназначения:

  • Для пайки небольших радиодеталей, обладающих чувствительностью к перегреву, используют оборудование мощностью 40-60 Вт;
  • Для работы с не столь чувствительными к высоким температурам элементами печатных плат применяют станции мощностью 70-90 Вт;
  • Более мощное оборудование (мощностью свыше 100Вт) используют для профессиональной ежедневной пайки в условиях средних и крупных производств бытовой и компьютерной техники.

Обратите внимание! Наиболее удобны и производительны для радиолюбительства станции мощностью от 60 до 90 Вт

Комплектация

Наиболее удобна комплектация паяльной станции, в которую включены следующие компоненты:

  • Паяльник со сменными жалами различной формы;
  • Термовоздушный фен, штатив для его вертикального крепления;
  • Катушка с трубчатым припоем;
  • Специальная лампа.

Подобная комплектация хоть и будет стоить недешево, но при этом позволит выполнять все виды радиолюбительских паечных работ.

Выбор флюса

Лучший флюс – паяльная кислота

Флюс – вещество, предотвращающее образование на поверхности, на которую наносится припой, а также на жале паяльника, слоя окисла. От правильного выбора флюса зависят качество и скорость паечных работ.

В качестве флюсов для паяльных станций применяют:

  • Канифоль (затвердевшая сосновая или еловая смола);
  • Спиртовой раствор канифоли;
  • Ортофосфорную паяльную кислоту.

К сведению. Среди данных видов канифоли наиболее удобной в нанесении и эффективной является ортофосфорная паяльная кислота.

Как определить, что перед вами: керамика или нихром?

У нагревателя со спиралью из нихрома на торце своеобразная «капелька» – он как бы закруглённый.

У керамического же нагревателя на торце есть характерная «ступенька». В керамических нагревателях также встроен прецизионный тонкоплёночный терморезистор — датчик температуры. Узор в керамике от термодатчика и нагревателя виден даже невооружённым глазом. Вот взгляните.

Чтобы убедиться полностью – включите паяльник и оцените скорость нагрева жала. Если долго разогревается, то это нихром.

В своей Lukey 936D я обнаружил керамический нагреватель HAKKO 1321 (А1321) – на нагревателе соответствующая надпись.

Ещё когда выбирал её в магазине, обратил на это внимание. А вот у более дешёвой Lukey 936A (она без цифрового индикатора) я обнаружил нихромовый нагреватель с каплей на торце и надписью TAIWAN (Тайвань)… Поэтому её покупать не стал. Жутко не люблю, когда паяльник долго разогревается

Жутко не люблю, когда паяльник долго разогревается

У станции Lukey 936+ (не А) уже керамический нагреватель Hakko-1321, а не нихром. Маленькое такое различие в названии, а какая разница в цене и качестве.

А вот уже нагревательный элемент паяльной станции A-BF GS90D на 90 Вт. Он также керамический, со ступенькой.

Если приглядеться, то на корпусе можно обнаружить надпись А1329 DC и «узоры».

Выглядит эта паяльная станция как обычный паяльник без отдельного блока. Несмотря на это, этот паяльник – настоящая термостатированная паяльная станция. Правда, без гальванической развязки — трансформатора в ней, естественно, нет

Принципы выбора паяльной станции

Главная задача паяльного оборудования — обеспечение качественного соединения элементов, что в свою очередь, зависит от следующих конструктивных и технических параметров:

  • Типа нагревательного элемента. Современные производители предлагают паяльные станции с двумя видами нагревателей — керамическими и нихромовыми. Керамические нагреватели быстро нагреваются, но чувствительны к неравномерному прогреву и могут треснуть. Но при наличии термостабилизации, нагреватели из керамики показывают хорошую теплоотдачу, высокую мощность и долговечность. Тогда как нихром не способен обеспечить длительную эксплуатацию нагревателя и поэтому рекомендуется для нечастого использования. Правда, нагреватель из нихрома стоит значительно дешевле керамического;
  • Диапазона регулируемых температурных показателей;
  • Скорости разогрева;
  • Мощности. Как правило, качественный уровень работы паяльной станции зависит от целесообразности ее эксплуатации. Все зависит от того, какого рода требуется пайка и для каких компонентов. Поэтому, мощность — это один из главнейших параметров, определяющих выбор паяльного оборудования. Особенно, если прибор будет использоваться для ремонта таких чувствительных видов аппаратуры, как мобильные телефоны, планшеты, навигаторы и т.д.;
  • Напряжения;
  • Эргономических показателей — веса, размера, формы.

Также объективными факторами, влияющими на выбор паяльного устройства, считаются:

  1. Принятые мировым сообществом стандарты, предусматривающие бессвинцовую пайку. Это означает, что для обеспечения пайки понадобится оборудование с рабочей температурой 250 °C;
  2. Размещение микросхем в корпуса типа BGA. С одной стороны, это оправданно, так как позволяет уменьшить размер изделий. С другой стороны, это усложняет все связанные с пайкой процессы ввиду труднодоступности компонентов.

Паяльник своими руками: простые схемы сборки

Перед изготовлением паяльника своими руками следует определить, для чего конкретно он будет применяться и какие материалы имеются дома.

«Момент» из лампы-экономки

Составные части устройства:

  • Преобразователь от энергосберегающей лампы (мощность 40 Вт);
  • Трансформатор;
  • Медная проволока;
  • Корпус.

Характеристики преобразователя подходят для паяльника средней мощности. Безопасность устройства усиливается за счет штатного предохранителя и контроля перегрева на терморезисторе. Схема выходит очень компактной, и ее можно размещать в любом корпусе.

Трансформатор делается самостоятельно. Можно использовать ферритовое кольцо от сломанного электро-трансформатора. Первичную обмотку необходимо мотать из провода 0,5 мм, количество витков равно 100−120. А силовую делать из проволоки сечением от 3 до 3,5 кв. мм. Сделать нужно один виток. К ней крепим жало из нихромовой или медной проволки (1,5 — 2 мм). Толщина последней обмотки должна быть больше толщины жала. Далее, нужно придумать корпус устройству, сделать выключатель, и прибор готов.

Из китайского трансформатора

Для изготовления нужен либо исправный блок питания на двенадцать вольт, либо с перегоревшей вторичной обмоткой. Вполне подойдет любое китайское устройство.

Необходимо извлечь из корпуса схему, проверить исправность деталей. Преобразователь не трогаем, т. к. потребуется лишь изменить внешний вид трансформатора. Далее, удаляем вторичную обмотку, изготавливаем новую из медной проволоки (сечение должно быть 1,5−3 кв. мм). При маленьком сечении проволоку складываем вдвое

Важно общее сечение, которое будет не меньше трех квадратов. Обмотка равна одному неполному витку

Затем, осторожно продеваем ее в корпус трансформатора, первым делом согнув, как шпильку для волос. Трансформатор припаивается к плате управления, а силовую обмотку необходимо зафиксировать диэлектрическим клеем (к примеру, холодной сваркой)

Далее, схему вставляем в корпус.

В качестве ручки может подойти деревянная, от обычного паяльника. Возможны другие варианты, учитывая компактность устройства в целом. В ручку вставляем не фиксируемый выключатель. Работа импульсного прибора основана на коротком замыкании вторичной обмотки, вследствие чего длительный нагрев способен привести к разрушению трансформатора и пожару. В связи с этим недопустим фиксированный пускатель. Далее, нужно собрать устройство полностью и установить зажимы для жала (например, вставки из контактной коробки для проводки). Такой прибор выходит очень компактным и удобным в использовании мелких работ при пайке. Благодаря сменному жалу можно изменять его внешний вид.

Эти варианты являются лишь небольшой долей среди разнообразия схем изготовления импульсных устройств.

Важно понимать принцип действия:

  1. Прибор, преобразующий электричество в высокочастотное напряжение;
  2. Трансформатор понижающий, рассчитанный только на высокую частоту;
  3. Вторичная обмотка, которая образует замкнутое кольцо с петлеобразным жалом.

Импульсный паяльник — надежное и экономичное устройство, а при выполнении своими руками еще и практически бесплатное. Да и в большинстве случаев самодельный инструмент сможет собрать даже электрик-новичок, не обладая профессиональными знаниями в работе с радиотехникой.

Принцип работы электрического паяльника

При включении паяльника в электрическую сеть, ток проходит через нихромовую спираль и нагревает её. Выделяющееся при этом тепло передаётся медному стержню. Стержень может нагреваться до температуры 300 — 350 С. Разогретый медный стержень («жало» паяльника) расплавляет припой и нагревает спаиваемые детали.

Электрические паяльники различаются по мощности и типу нагревательного элемента. Для пайки и лужения деталей большого размера, металлических листов и проводов с большим сечением необходимы паяльники с толстым «жалом» и мощностью не менее 80 — 100 Вт. Электрические паяльники, имеющие мощность нагревательного элемента от 40 до 80 Вт, применяются в радиоэлектронике и хорошо подходят для мелкого ремонта электрооборудования. Маломощные паяльники (20 — 40 Вт) с тонким «жалом» применяются для пайки очень мелких деталей, чувствительных к статическому напряжению (например, электронных компонентов).

кликер для adsense

Сегодня наиболее распространены электрические паяльники со спиральным нагревателем — ЭПСН. Нагреватель (нагревательный элемент) состоит их из керамической или слюдяной трубки, на которую намотана нихромовая спираль. Данные паяльники являются наиболее надёжными и долговечными в эксплуатации. Они прекрасно подходят для тех случаев, когда паять приходится не так часто.

Так же сейчас выпускаются электрические паяльники с керамическим нагревателем. Как показывает практика их применения, они очень капризны. Нагревательный элемент состоит из тонкой узкой керамической пластины, внутри которой находится спираль из очень тонкой по сечению нихромовой проволоки. При попадании на такой паяльник (вернее, на нагревательный элемент) жидкости, при его неудачном падении или сильной деформации, тонкая проволока спирали рвётся и паяльник уже не подлежит даже ремонту.

Если вы занимаетесь пайкой достаточно часто, то здесь простыми электрическими паяльниками не обойтись. Вам просто будет необходимо обзавестись либо набором паяльников различной мощности и со сменными «жалами», либо купить электрическую паяльную станцию. Паяльная станция оснащена регулятором температуры нагрева «жала», автоматическим поддержанием заданной температуры, удобной подставкой под паяльник, ванной для очистной губки, антистатической защитой и некоторыми другими дополнительными возможностями.

При пайке и работе с электрическим паяльником необходимо помнить о правилах эксплуатации паяльного оборудования и техники безопасности. При правильном использовании и бережном обращении любое паяльное оборудование будет служить долго, а выполненные работы будут отмечены высоким качеством.

Обсудить интересующие вас вопросы по данной теме можно на нашем Форуме.

Изготовление жала паяльника

Жало — самый простой, но, тем не менее, ответственный узел паяльника.

Медная проволока должна быть диаметром 1-2 миллиметра, крепить ее к токопроводным шинам следует болтовыми соединениями с шайбами. Если под рукой найдутся цанговые соединения на такой диаметр- то паяльник приобретет намного более эстетичный вид.

После нескольких пробных паек, возможно, придется изменить диаметр проволоки. Слишком тонкая будет перегреваться сама, и перегревать припаиваемые детали, слишком толстая, напротив, будет медленно прогреваться, задерживая основную работу.

Подбором толщины проволоки надо добиться разогрева жала до стабильной температуры за 5-7 секунд. Чрезмерное увеличение толщины приведет к росту потребляемой мощности и к перегреву вторичной обмотки выходного трансформатора. В ходе пробных паек нужно обязательно проверять степень ее нагрева, не допуская тления или даже воспламенения изоляции.

Разновидности паяльников по разным признакам

Кроме того, что паяльники для проводов и плат классифицируются на виды по мощности и напряжению, есть и другие критерии их разделения. Знать, какие виды паяльников бывают, и по каким признакам они подразделяются, необходимо для того, чтобы выбрать подходящий прибор в зависимости от возлагаемых на него задач.

По конструктивным особенностям паяльники бывают следующих видов:

  1. Стержневые — это самые распространенные варианты инструментов для пайки. Их устройство и принцип работы описан в материале выше. Такой вид лучше всего подходит для выполнения спаечных работ по дому — когда необходимо отремонтировать бытовую технику или соединить два электрических провода, исключив уменьшение сопротивления в месте соединения
  2. Пистолетные — они так называются по причине сходства по внешней форме с огнестрельным оружием. Рабочая часть инструмента располагается непосредственно под углом 90 градусов от рукоятки, что повышает удобство проведения соответствующих работ. Применяются такие паяльники при проведении ремонтных работ
  3. Паяльные станции — их еще называют стационарными паяльниками. Такое название приборы получили по причине комплектации блоками управления, посредством которых регулируется напряжение, мощность, сила тока, температура

Стержневые приборы еще называют бытовыми, так как они нашли свое применение среди домашних умельцев. Однако ими пользуются не только домашние мастера, но и профессионалы. При проведении более сложных спаечных манипуляций, применяются паяльные станции, которые подразделяются на три основных вида:

  • Инфракрасные — процесс пайки реализуется посредством инфракрасного излучения. Длина волны инфракрасного излучения составляет от 2 до 10 мкм, а зона прогрева колеблется от 10 до 60 мм
  • Термовоздушные — плавление припоя осуществляется посредством воздействия на него потоком горячего воздуха (подобно работе фена). Температура прогретого воздуха, выходящего из сопла инструмента, составляет от 100 до 500 градусов. Фокусирование потока воздуха осуществляется посредством сопла. Создание потока реализуется за счет применения компрессора или турбины. Турбинные модели имеют встроенный электромотор внутри прибора, который соединен с крыльчаткой. Вращение двигателя приводит в действие крыльчатку, что в итоге способствует созданию воздушного потока. Компрессорные модели паяльников создают давление воздуха посредством диафрагменных компрессоров, расположенных в конструкции станции
  • Цифровые — это современные профессиональные паяльники, принцип работы которых идентичен со стержневыми приборами. Отличительная их особенность в том, что специалист в зависимости от спайки соответствующих деталей, задает соответствующие параметры напряжения, тока и мощности

Еще одним немаловажным признаком, по которому классифицируются паяльники, является принцип их нагрева.

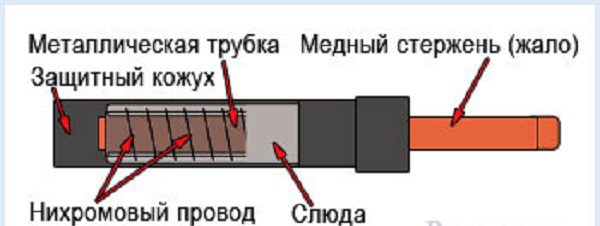

Устройство паяльника

Электропаяльник считается надежным устройством и при соблюдении правил эксплуатации служит исправно долгие годы – у некоторых мастеров в рабочем состоянии сохранились инструменты еще советского периода. Например, в те времена был популярен молотковый медный жаровой паяльник, какими сейчас уже вряд ли кто пользуется.

Чтобы знать, как устранить в электропаяльнике неисправности, следует ознакомиться с устройством его работы. Главными компонентами этого электрического ручного инструмента являются:

  • медный стержень;
  • элемент нагрева;
  • рабочая часть в виде жала;
  • держатель паяльника;
  • шнур электропитания.

Стержень электропаяльника выполнен из медного сплава, этот металл быстро разогревается под действием встроенного в прибор электронагревателя, состоящего из нихромовой спирали. Иногда вместо нихрома в качестве нагревателя применяется керамический токопроводящий элемент. Мощность электропаяльника зависит от диаметра нихромовой проволоки нагревателя – чем этот диаметр больше, тем, соответственно, выше рабочая мощность электроприбора.

Стержень в электропаяльнике разогревается до такой температуры, которая требуется, чтобы расплавить состав припоя. Поверхность стержня, состоящего из меди, обладает высокой степенью теплопроводности, таким образом, нагреватель отдает свое тепло, которое переходит на рабочее жало паяльника. Жало имеет вид длинного стержня, сплюснутого на конце или заостренного.

Медный стержень электроинструмента располагается в металлическом кожухе в виде трубки. Чтобы обеспечить его изоляцию и разделить с нагревательным элементом, применяется изоляционный материал, который фиксируется на стыке стержня и нихромовой проволоки. В качестве электроизоляции в электропаяльнике используется слюда или стеклоткань. Именно поверх этого изоляционного материала и выполняется намотка нихромовой проволоки.

Электропаяльник снабжен специальным держателем, внутри которого расположен канал, где протянут шнур электропитания. Этот провод подает электрический ток на нагревательный элемент. Материалом держателя может быть как термостойкая пластмасса, так и древесина.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Это интересно: Печь из газового баллона длительного горения, на отработке — чертежи
