Возвратно-поступательный механизм: виды, устройство, применение

Как сделать своими руками

Современный рынок предлагает множество приспособлений для облегчения выпечки изделий. Однако, сделав поворотный столик для торта своими руками, можно сэкономить немало средств. К тому же самодельную конструкцию можно создать из своих материалов, адаптировав ее под конкретные требования.

Необходимые инструменты и материалы

Для создания модели можно использовать различные материалы. Самые распространенные варианты — дерево, фанера, ДСП.

Для работы понадобятся следующие инструменты и материалы:

  • спрессованные подшипники, 2 шт.;
  • пиломатериалы;
  • тонкий пластик;
  • металлический круг;
  • трубки из пластика или металла;
  • гвозди;

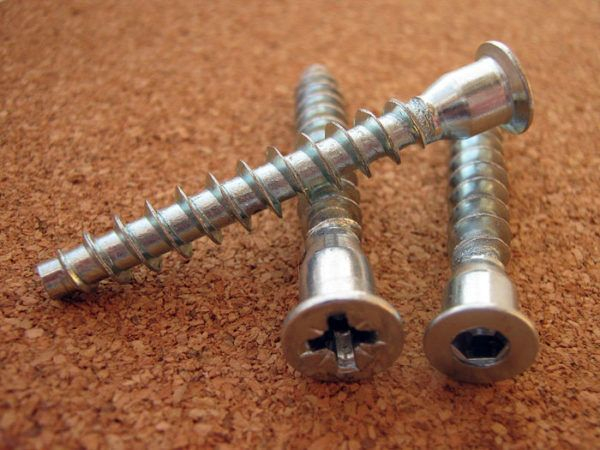

  • саморезы.

Дальнейшая инструкция будет посвящена тому, как сделать вращающуюся подставку для торта своими руками из фанеры, так как это наиболее удобный и недорогой вариант.

Изготовление

Перед началом работы следует сделать чертеж, указав на нем детали, из которых будет состоять модель, и их размеры.

Инструкция по созданию:

По чертежу из фанеры вырезаются два круга нужного диаметра — 20 сантиметров.

В один из этих кругов вставляется подшипник. Отверстие для него выпиливается заранее.

Скручиваются и скрепляются две детали при помощи саморезов, а подшипник вставляется в центр.

Верхняя и нижняя части столика соединяются с помощью пластиковых трубок, при желании можно использовать металлические.

Они должны очень точно входить в подшипник. Самая оптимальная длина трубки — 15 сантиметров. Верхняя часть модели изготавливается из металла. Ее размер играет очень важную роль, поэтому лучше всего сделать диаметр 30–40 сантиметров.

Затем детали соединяются между собой с помощью сварочного аппарата. Для скрепления также можно использовать горячий клей, который застывает при охлаждении. Далее вращающийся круг помещается на трубу и скрепляется при помощи саморезов.

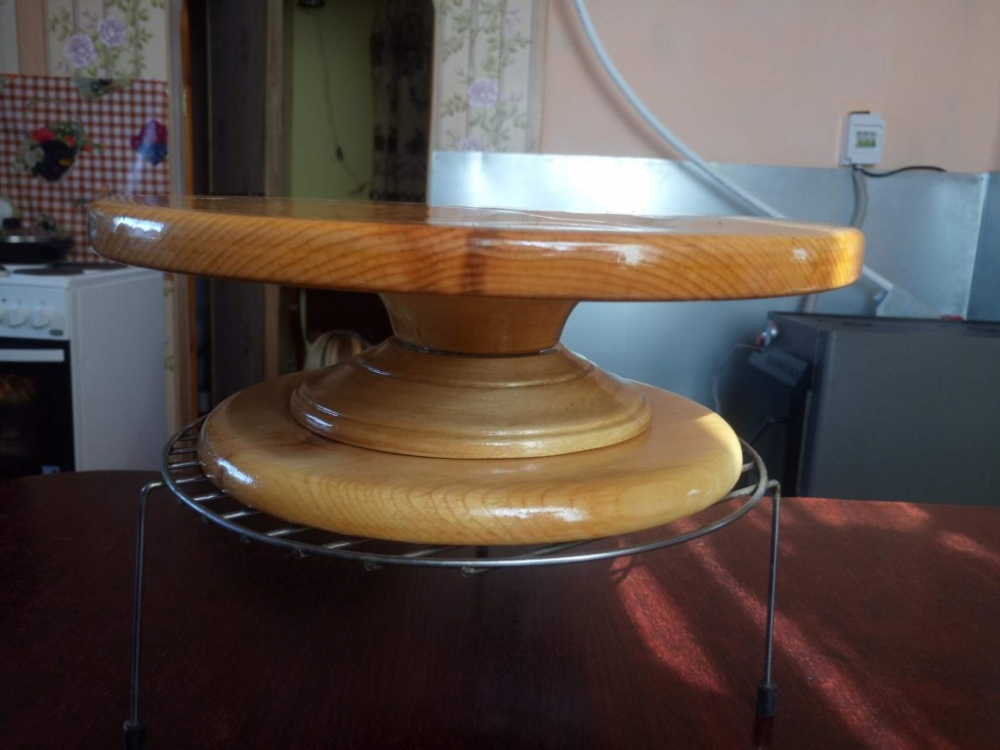

Готовый столик декорируется по-разному. Например, поверхность украшается крепированной бумагой или тонким пластиком.

Подавать тортик рекомендуется на специальной подставке, которая представляет собой картонные круги, декорированные цветной пленкой.

Включение редстоун-приборов в 1-м порядке, выключение в другом.

Тут, в картинках, описывается как сделать такой механизм.

Ничего сложного в этом механизме нет, нам только понадобится: 1) Редстоун 2) Повторители 3) Любые блоки 4) Приборы, на которые действует редстоун 5) Немного времени

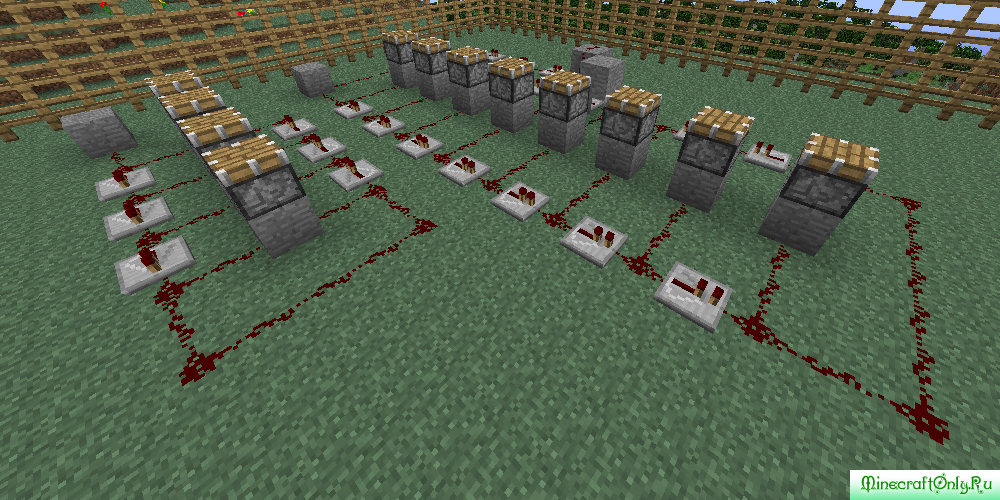

1. Это уже построенный механизм, он выгляди так:

3. Рассмотрим ту штуку, которая применена к механизму, который выше (вид спереди) (можно обойтись без этой штуки, если использовать рычаг, заместо кнопки (тогда вам придется ждать, когда сигнал от рычага дойдет до конца));

4. Штука (вид сзади);

P.S. Если вы хотите использовать длинную цепочку, работающую от кнопки, то с каждым удлинением на 1 прибор (у меня поршни) ставьте эту штуку на 1 повторитель дальше, и немного поколдуйте с повторителями. (при очень длинных механизмах этих штук может быть много)

Надеюсь, что все вам понятно. Механизм не сложный, потому я и не стал снимать видео.

И ещё: 1) До этого механизма я додумался сам, если боян то докажи. 2) Это мой первый туториал.

А вот теперь Удачной постройки!

Статья взята из открытого источника. Если вы против размещения статьи, свяжитесь с администратором сайта.

Требования безопасности

При проектировании и монтаже рычажного механизма учитываются требований безопасности. Они во многом зависят от области применения устройства, а также особенностей самого механизма.

Среди особенностей этого момента можно отметить следующее:

  1. При изготовлении должен подбираться материал, который будет соответствовать всем требованиям. Примером можно назвать высокую коррозионную стойкость. При проектировании указывается то, какой именно материал должен применяться при изготовлении устройства. Часто отдается предпочтение углеродистой стали и легированным сплавам. Некоторые элементы могут быть изготовлены из уплотнительных и других материалов, все зависит то конкретного случая.
  2. При проектировании учитывается то, каким образом происходит перераспределение нагрузки. Это связано с тем, что в некоторых местах она будет критической.
  3. Под активным элементом при подъеме тяжелых объектов не должно находится людей, другого оборудования, а также частей самого рычажного механизма. Это связано с высокой вероятностью падения переносимого груза.
  4. Перед непосредственным применением оборудования следует проводить визуальный осмотр, который позволяет определить наличие или отсутствие повреждений. Кроме этого, должно проводится периодическое обслуживание. Даже незначительный дефект может стать причиной существенного снижения прочности рычажного механизма. Периодическое обслуживание позволяет существенно продлить срок службы устройства.
  5. Запрещается применять механизм не по предназначению. Перед каждым его использованием проверяется надежность крепления. Нагрузка должна оказываться на конструкцию соответствующим образом, так как в противном случае происходит неправильное перераспределение силы. Именно поэтому при проектировании указывается то, каким образом устройство должно устанавливаться и как использоваться.
  6. При применении учитывается то, на какую максимальную нагрузку рассчитано оборудование. Слишком высокий показатель может стать причиной, по которой происходит повреждение основных элементов. При проектировании учитывается то, какая нагрузка может оказываться на конструкцию.

Как правило, соответствующее руководство по применению устройства составляется непосредственно на месте его эксплуатации в соответствии с установленными нормами. Это связано с тем, что рычажные механизмы получили весьма широкое распространение, могут устанавливаться в качестве составного узла другого оборудования.

При этом узел оборудован тремя важными независимыми системами:

  1. Гидравлическая. Эта часть устанавливается в большинстве случаев для передачи усилия. Гидравлика получила весьма широкое распространение, так как она предназначена для непосредственной передачи усилия. Гидравлическая часть основана на подаче специальной жидкости, при помощи которой проводится передача усилия. Гидравлика несет с собой опасность по причине того, что подвижный элементы могут передавать усилие. Поэтому все основные элементы должны быть защищены от воздействия окружающей среды, для чего проводится установка различных кожухов.
  2. Механическая. Механика отвечает за непосредственную передачу усилия и достижения других целей. Неправильная работа устройства может стать причиной повреждения и деформации. Механика также защищается специальными кожухами, так как попадание посторонних элементов запрещается.
  3. Электрическая. Для управления механизмом проводится установка электрической части. Она должна быть защищена от воздействия окружающей среды, так как даже незначительное механическое воздействие может стать причиной повреждения магистрали электроснабжения.

Опасность с собой несет и электрическая часть, которая состоит из конечных выключателей. Схема подключения предусматривает использование как минимум двух выключателей, устройство должно обесточиваться в случае выхода из строя одного из них.

Механическая система защиты действует путем прерывания подачи масла в гидравлический цилиндр. При этом проводится слив масла с цилиндра в общую емкость. Подобная система срабатывает даже при незначительном повреждении устройства.

Часовой механизм поворота

Устройство часового механизма поворота в основе своей довольное простое. Для того чтобы создать такой принцип работы, нужно взять любые механические часы и соединить их с двигателем солнечной батареи.

Для того чтобы заставить работать двигатель, необходимо установить один подвижный контакт на длинную стрелку механических часов. Второй неподвижный закрепляется на двенадцати часах. Таким образом, каждый час, когда длинная стрелка будет проходить через двенадцать часов, контакты будут замыкаться, и двигатель будет поворачивать панель.

Временной промежуток в один час, выбран исходя из того, что за это время солнечное светило проходит по небу около 15 градусов. Установить еще один неподвижный контакт можно на шесть часов. Таким образом, поворот будет проходить каждые полчаса.

Серия MX. Механизмы вращения с дополнительной опорой для крутящихся столешниц большого диаметра

Механизм закреплён на квадратной опорной платформе:

Большая площадь опоры позволяет установить на механизм круглую столешницу большого диаметра — от 1 до 1,6 метра.

Круглая столешница (будущий крутящийся круг) крепится к механизму саморезами. Перед креплением столешницы необходимо снять кольцо механизма с опорной платформы, прикрепить кольцо к столешнице, затем привинтить платформу обратно к механизму. Осталось перевернуть крутящийся центр и поставить на стол.

После использования крутящийся центр легко снять со стола и убрать.

Если нужна консультация где приобрести круглую столешницу, напишите Столешницы предлагаются различными поставщиками в России, в продаже есть круглые столешницы разнообразных декоров и расцветок.

Нагрузка на механизм MX до 50 кг.

Рекомендации по монтажу механизмов MX при сборке крутящегося центра стола большого диаметра

Цены на механизмы вращения MX:

MX-50. Механизм с квадратной опорой для установки крутящейся столешницы диаметром 100 см. Высота 2,8 см. Вес изделия 3,4 кг.30002 дня.Заказать
MX-60. Механизм с квадратной опорой для установки крутящейся столешницы диаметром 120 см. Высота 2,2 см. Вес изделия 3,2 кг.33002 дня
MX-70. Механизм с квадратной опорой для установки крутящейся столешницы диаметром 140 см. Высота 2,2 см. Вес изделия 4 кг.36002 дня
MX-80. Механизм с квадратной опорой для установки крутящейся столешницы диаметром 160 см. Высота 2,2 см. Вес изделия 5 кг.39002 дня

Нужна консультация? Ответим на ваши вопросы

Как заказать. Оплата. Доставка. Гарантия

Дополните механизм круглой столешницей нужного вам диаметра. Подробнее о круглых столешницах

Самодельные флюгера разной сложности: фото-отчеты

При изготовлении указателя направления ветра своими руками, возникает много вопросов. Конструкция несложная, но есть масса вариантов. Например, поворотный узел можно сделать по-разному, не говоря уже о форме и размерах корпуса. Каждый выбирает то, что ему больше нравится. Чтобы сформировалось хотя бы общее представление о том, как можно сделать это полезное для дачного или садового участка устройство, приведем несколько примеров самодельных флюгеров с пошаговыми фото.


Можно и такие сделать

На основе подшипника с помпы ВАЗ

Подшипник взят со старого ВАЗа. По размеру подшипника найдены трубы — одна такая, в которую этот подшипник входит. В этой трубе устанавливаем стопор так, чтобы подшипник не проваливался внутрь, установив его, привариваем. Из труб меньшего диаметра варим крестовину, к которой затем прикрепим буквы, обозначающие направление сторон света.


Делаем флюгер своими руками

Еще один отрезок тонкой трубы привариваем к верхней части подшипника. Это будет поворотная часть, к которой прикрепится потом тело флюгера. К этому штырю привариваем перпендикулярно два коротких отрезка трубы — к ним будем варить вырезанный флюгер. Чтобы защитить подшипник от влаги и пыли, используем пыльник от рулевой тяги, натянув его до того, как начали приваривать поворотную часть.

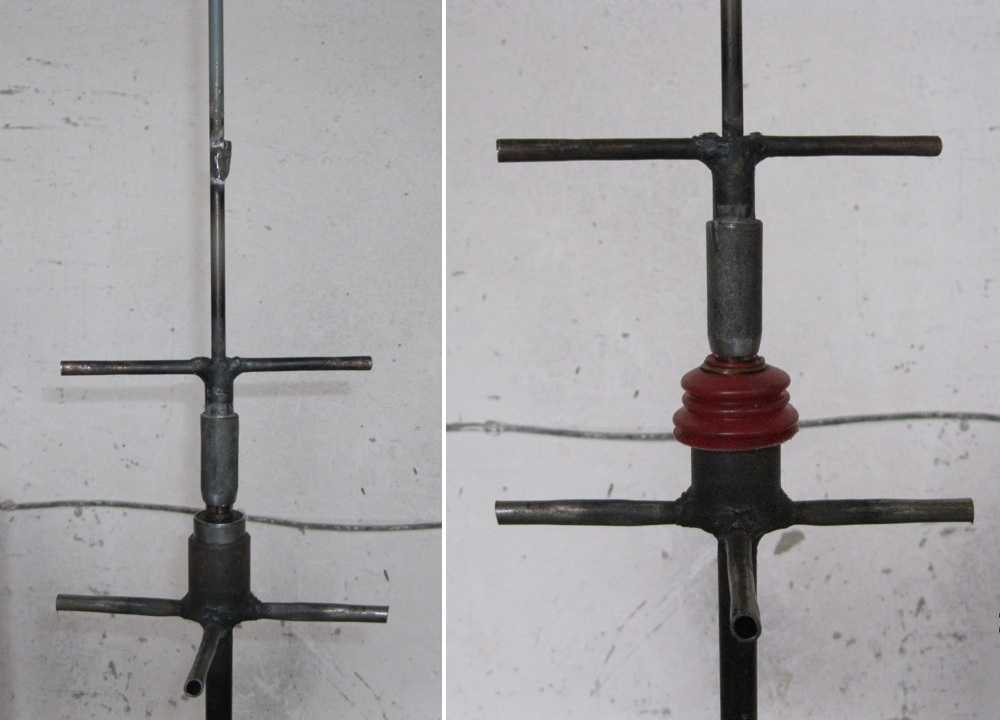

Понемногу собираем конструкцию

Из алюминиевого листа толщиной 2 мм вырезан кот, буквы сделаны из оцинкованной стали. Их покрасим из баллончика ярко-красной автоэмалью, кота — черной.


Составляющие для самодельного флюгера

Остается только приварить/прикрепить все части, собрав флюгер.

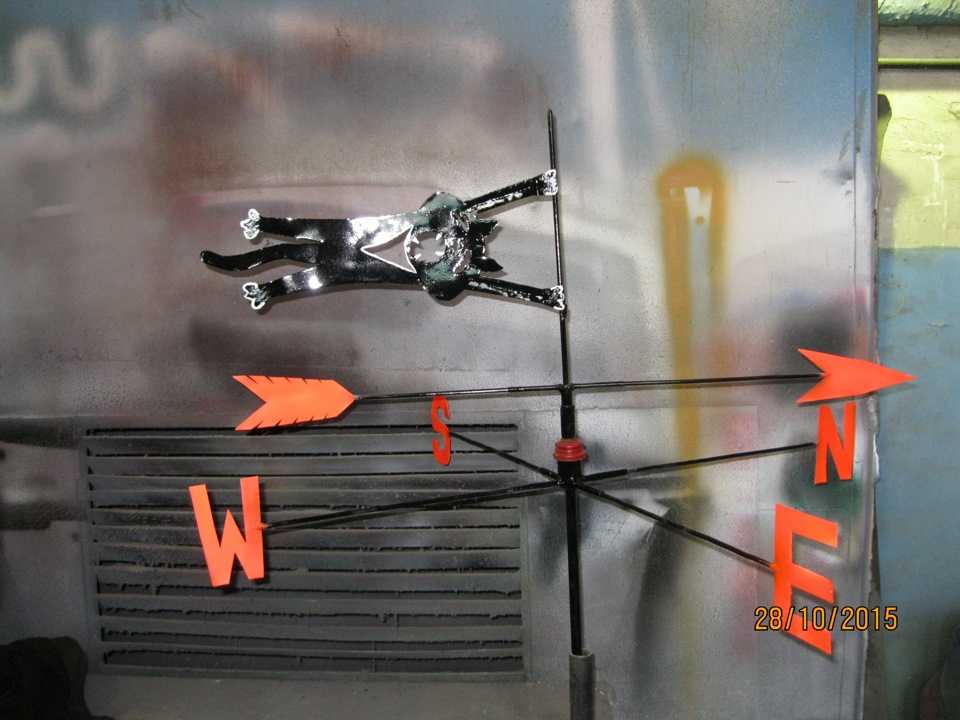

Так все выглядит в собранном виде

Самодельный металлический флюгер на подшипнике готов. Можно устанавливать на крыше.

Простейший флюгер за 5 минут из подручных материалов

На охоте, рыбалке или даче, может понадобиться указатель направления ветра. Сделать очень простую модель можно буквально из ничего. Нужны будут:

  • пластиковый или бумажный стакан (желательно большой емкости);
  • толстая проволока (можно использовать алюминиевую или сталистую);
  • пластиковая стяжка;
  • шайба с внутренним диаметром не меньше диаметра проволоки.


Что необходимо Процесс изготовления очень прост. Первым делом аккуратно, не повредив стенки, удаляем дно. У бумажного стакана его можно вынуть, у пластикового придется отрезать. Далее, отступив от более широкого края около сантиметра, проделываем в стенках два отверстия, расположенные одно напротив другого, продеваем проволоку. Один край провода загибаем — чтобы указатель ветра не свалился.


Делаем флюгер своими руками из подручных материалов

С противоположной стороны — снизу — на проволоку надеваем шайбу, поднимаем ее до уровня стакана, оставив совсем небольшой люфт (несколько миллиметров). Берем стяжку, затягиваем ее, фиксируя шайбу на нужном уровне.


Указатель в работе

Собственно все, мы сделали простейший флюгер своими руками. Конечно, он весьма недолговечен, но не всегда нужна длительная служба. А указывать откуда ветер дует, он будет исправно.

Как переворачивать яйца в инкубаторе

Есть несколько способов переворота. Например, если лоток имеет вертикальный поворот, то его ось при переворачивании наклоняют на 45 градусов в одну и другую сторону. Такой метод имеет существенный недостаток – после поворота верхняя часть яиц будет нагреваться до 40 градусов, а перегрев, как известно, во время инкубации недопустим. При этом в нижней части температура будет составлять 36 градусов, а в середине – 38. Все же способ используют, но только те, у кого есть вентилятор в инкубаторе.

Если лоток имеет горизонтальное положение, то он поворачивается примерно на 180 градусов вокруг оси. При таком перевороте также возможен неравномерный прогрев. Поэтому в нижнюю часть инкубатора устанавливают дополнительные нагревательные элементы.

Электропривод

В качестве двигателей электропривода чаще всего применяют односкоростные асинхронные электродвигатели переменного тока с короткозамкнутым ротором. Асинхронная машина включается в трехфазную сеть, поэтому она должна иметь на статоре три фазные обмотки, создающие вращающееся магнитное поле, которое увлекает за собой ротор. Ротор вращается асинхронно, т. е. со скоростью, отличной от скорости поля. Обладая жесткой характеристикой (зависимостью крутящего момента от числа оборотов), эти двигатели обеспечивают постоянство мощности во всем диапазоне скоростей и незначительное изменение числа оборотов вала под нагрузкой.

Применение асинхронных электродвигателей с электрическим переключением скоростей путем изменения числа пар полюсов значительно упрощает коробки передач. Однако асинхронные электродвигатели с переключением скоростей обладают постоянным моментом на разных скоростях, что снижает их эффективность при малых оборотах.

Характерной частью большой группы электрических машин является коллектор — полый цилиндр, собранный из изолированных друг от друга медных колец. Наличие коллектора у машин переменного тока позволяет подвести фазы к ротору. Асинхронные электродвигатели с фазным ротором применяются для механизмов с плавным, ступенчатым пуском в тяжелых условиях при продолжительном режиме работы.

Использование электродвигателей постоянного тока, частоту вращения которых в достаточно широких пределах можно регулировать (при постоянной мощности в определенном диапазоне скоростей) изменяя поле возбуждения, оказывается более предпочтительным, т. к. значительно упрощает коробку передач.

В двигателях постоянного тока коллектор обеспечивает постоянный по направлению вращающий момент. Область применения коллекторных машин, в особенности машин постоянного тока, достаточно обширна, а наличие простых и малогабаритных выпрямительных устройств позволяет подключать их к сетям переменного тока. Особенно ценное свойство коллекторной машины постоянного тока — возможность плавного (бесступенчатого) регулирования частоты вращения ротора.

Синхронной называется электрическая машина, скорость вращения ротора которой связана постоянным отношением с частотой сети переменного тока, в которую эта машина включена. Синхронные электродвигатели целесообразны в тех случаях, когда необходим двигатель, работающий при постоянной скорости. У синхронных двигателей КПД несколько выше, а масса на единицу мощности ниже, чем у асинхронных двигателей, рассчитанных на ту же частоту вращения.

Для осуществления вспомогательных движений нередко используют электромагниты.

Типы подъемных устройств

Существует большое разнообразие подъемных механизмов. К тяжелой категории можно отнести машины, предназначенные для поднятия грузов разной тяжести. С их помощью можно перемещать как промышленное, так и бытовое оборудование.

Незаменимым в гараже будет подъемник, с помощью которого можно двигать груз, подвешенный на крюке.

Спроектировать подъемник можно самостоятельно. Перед самостоятельным изготовлением нужно ознакомиться с типами устройств и их функциональными возможностями. При классификации учитывают различные признаки: принцип действия, назначение, тип привода.

Устройства и их типы:

  • Блок. Тип ручного механизма, который приводит в действие сила мускулов человека.
  • Домкрат. Является простым рычажным устройством, которое используют для того, чтобы поднять одну сторону автомобиля.
  • Таль. Является ручным или механизированным приспособлением, которое состоит из блоков, связанных между собой.

Также можно сделать специальные нестандартные установки. Тельфер является усовершенствованной талью, которую оборудуют электрическим приводом. Элементарным приспособлением является журавль, который работает по принципу рычага.

Основные виды полуосей

Зависимо от конструкции полуось может быть полностью или частично разгруженной от действующих на нее изгибающих моментов.

Разгруженная полуось

более характерна для транспортных средств с большой грузоподъемностью, в том числе автобусов. Такая полуось на чертеже будет выглядеть свободно установленной внутри моста деталью, а опираться на балку моста будет ступица колеса с помощью двух подшипников. В данной конструкции полуось передает исключительно крутящий момент, поскольку всю силу изгибающего воздействия на себя принимают подшипники.

Виды полуосей

Полузагруженная полуось

в подавляющем большинстве случаев установлена на легковых и легкогрузовых автомобилях. Устройство полуоси данного вида отличается тем, что в ней подшипник стоит между самой полуосью и ее кожухом, причем полуось крепится непосредственно к ступице колеса. По этой причине на плече периодически возникают изгибающие моменты, которые воздействуют на полуоси в вертикальной и горизонтальной плоскостях.

На переднеприводных автомобилях для передачи крутного момента от КПП к колесам устанавливаются полуоси несколько иной конструкции. Состоит такой приводной вал из оси, внутреннего и наружного ШРУСов.

Устройство приводного вала переднеприводного автомобиля.

Причины поломки полуосей

В процессе эксплуатации транспортного средства полуось постоянно работает под довольно серьезными нагрузками, среди которых:

  • изгибающий момент, который появляется из-за воздействия на автомобиль силы тяжести;
  • касательная реакция, возникающая при начале движения и торможении автомобиля;
  • боковая сила из-за заносов машины;
  • боковые нагрузки, возникающие из-за воздействия сильного бокового ветра.

Полуоси испытывают практически экстремальные нагрузки при перемещении автомобиля по грунтовым дорогам, а также по разбитым шоссе.

Поломка полуоси приводит к полной или частичной потере управляемости автомобилем, поэтому правильный, тщательный и своевременный уход за ними имеет большое значение.

В процессе эксплуатации ведущего моста нужно периодически проверять состояние размещенных на полуосях подшипников. Их долговечной работы можно добиться, обеспечив полноценную защиту от проникновения грязи и жидкостей.

Конструкционное исполнение

Классический храповый механизм предназначен для передачи прерывистого вращения в одном направлении. Чаще всего устанавливается для зубчатого колеса. Рассматриваемое устройство храпового механизма характеризуется следующими особенностями:

При изготовлении заготовки применяется технология литья и ковки

За счет этого обеспечивается высокая степень надежности.
Наиболее важной частью любого устройства можно назвать зубчатые колеса. Они представлены колесами из металла, на поверхности которого есть зубья.
Количество зубьев на поверхности зависит от целевого предназначения механизма

Как показывает практика, чаще всего встречается вариант исполнения с 12 зубьями для 30-градусного поворота.
Для стяжных ремней-передач часто устанавливается вариант исполнения, который имеет только 6 зубьев.

Еще одним важным конструктивным элементом можно назвать собачку. Она выступает в качестве стопорного элемента. Основные свойства элемента и его схема расположения, определенные функции и размеры во многом зависят то конкретной модели и ее области применения.

Какие детали может обрабатывать

На токарных станках могут обрабатываться детали, имеющие вид тела вращения. К ним относятся:

  • валы;
  • оси;
  • диски;
  • цапфы;
  • фланцы;
  • муфты;
  • кольца;
  • втулки;
  • гайки и т. д.

Кроме этого, можно сделать нарезку внутренней и наружной резьбы, точение и растачивание различных поверхностей, подрезание торцов, точение внутренних и наружных канавок, сверление, развертывание отверстий и т. д.

Как видим, токарный станок служит для множества операций и необходим в любом производстве. Рассматривая различные виды оборудования, нужно иметь в виду, что возможность установки дополнительного оборудования позволяет значительно расширить производимые операции.

Поступательное и вращательное движение

Ещё в самом начале курса мы упомянули, что полное описание движения тела является достаточно сложной задачей, если не пользоваться идеализированными моделями такого движения. Одна из таких моделей —поступательное движение — это такое движение, при котором каждая точка тела двигается одинаково.

В этом случае, тело должно быть абсолютно твердым. Например, движение камня или ядра можно назвать поступательным. Движение мяча же, нельзя назвать поступательным, поскольку он немного деформируется в процессе движения.

Очевидно, что движение различных точек этого тела описывается совершенно по-разному. Кроме того, само тело состоит не из однородного материала, поэтому, его ни в коем случае нельзя считать абсолютно твердым. Более подробно деформации и действия сил мы рассмотрим в разделе «динамика».

Поступательное движение тела является самым простым, поскольку, чтобы описать движение тела, достаточно описать движение одной из его точек. Как правило, описывают движение центра тяжести тела.

Строго говоря, если движение тела не является поступательным, то нельзя говорить о скорости или об ускорении тела, поскольку каждая из точек этого тела имеет разную скорость и разное ускорение. Однако, во многих случаях, эти скорости и ускорения настолько мало отличаются друг от друга, что этим можно пренебречь.

Например, поступательным движением можно считать движение поезда на прямых участках, движение колеса обозрения или движение различных поршней.

Примеры поступательного движения

Другой тип движения — это вращательное движение, с которым мы частично познакомились, на прошлом уроке.

Вращательным движением твердого тела называется такое движение, при котором все точки тела двигаются по окружности. При этом, центры этих окружностей лежат на одной прямой, которая называется осью вращения.

Пожалуй, один из самых очевидных примеров такого движения — это вращение Земли вокруг своей оси. Точки Земли двигаются по окружности, причем, вокруг определенной оси.

Вместе с этим, движение Земли, строго говоря, нельзя назвать поступательным, поскольку очевидно, что магма внутри Земли двигается совсем не так, как земная кора, например.

Но, опять же, в космических масштабах, этим обстоятельством можно пренебречь.

С характеристиками вращательного движения мы уже познакомились: это угловая скорость, период и частота.

Любое движение абсолютно твердого тела можно представить, как сумму поступательного и вращательного движения. Например, если мы примем стальной шар за абсолютно твердое тело и покатим его, то его движение любой его точки можно представить, как сумму поступательного и вращательного движения. Таким образом, точки шара будут двигаться по спирали.

В качестве ещё одного примера можно снова привести движение Земли. Как вы знаете, Земля вращается вокруг Солнца. Но само Солнце двигается по направлению к звезде Вега.

В итоге, Земля совершает витки по спирали. Таким образом, движение земли в космическом пространстве можно представить, как сумму движения Земли вокруг Солнца и движения Солнца к Веге.

Необходимо отметить, что в данном примере, мы упростили движение Солнца, поскольку в действительности оно, конечно, двигается не по прямой, а по определенной орбите.

Примеры решения задач.

Задача 1. Находясь на колесе обозрения, вы заметили, что совершили пол-оборота за 3 минуты. Другой человек, находящийся на этом же колесе обозрения, заметил, что он прошёл расстояние, равное 90 м. Найдите радиус, угловую и линейную скорость колеса обозрения.

В первую очередь, обратим внимание на то, что мы можем считать поступательным движение колеса. А, значит, то, что заметили вы, применимо и к другому человеку, находящемся на этом колесе

И наоборот: его наблюдения тоже могут быть использованы вами. Ведь каждая точка колеса проходит одинаковое расстояние.

Задача 2. Металлический шест начинает двигаться по прямой с постоянным ускорением , при этом вращаясь вокруг своего центра. Длина шеста составляет 4 м, а скорость вращения равна 2 рад/с. Найдите модуль линейной скорости крайней точки после поворота на .

Структурный анализ рычажных механизмов

Проводя исследование рычажного механизма следует уделять внимание возможности выбора двух основных направлений, одно из которых связано с непосредственным анализом, другой синтезом. Оба понятия существенно отличаются друг от друга, что нужно учитывать

Структурный анализ – процесс определения структурных особенностей, который может заключаться в следующем:

  1. Определении кинематической пары.
  2. Изучение структур групп.
  3. Определение особенностей связи кинематической цепи.

Сегодня анализ проводится для определения дефектов структуры, которые в дальнейшем при необходимости могут устраняться.

Каждый случай исследования по-своему уникален

В рассматриваемом случае уделим внимание плоскому рычажному механизму, характеризующийся нерациональной структурой. Его особенности заключаются в нижеприведенных моментах:

  1. Работоспособность механизма сохраняется исключительно при определенном соотношении длины звеньев. Образующаяся фигура в ходе построения напоминает параллелограмм.
  2. Для исключения вероятности эксплуатации устройства с дефектами следует точно знать о наличии или отсутствии избыточных взаимосвязях, возможности пассивного распространения и их количества. Стоит учитывать, что они могут возникать исключительно в кинематических цепях замкнутого контура.
  3. На сегодняшний день выделяют два основных типа контуров: замкнутые и зависимые. Независимым считается вариант исполнения, у которого хотя бы один элемент контура отличается от других.

Зависимые варианты исполнения дублируют друг друга. Для определения числа контура применяется специальная формула.

Также для исключения вероятности появления дефекта проводится расчет количества структурных групп и некоторые другие моменты. В общем можно сказать, что проводимый анализ направлен на достижение следующих задач:

  1. Построение различных механизмов. При этом проводится определение подвижности и маневренности, так как подобные параметры считаются основными.
  2. Создание плоских механизмов. Процедура подразумевает анализ состава структуры, а также определяет подвижности.

В целом можно сказать, что преследуемые цели зачастую направлены на определение возможной деформации структуры. Провести полноценный анализ можно только при всестороннем рассмотрении механизма.
