Фрезерные станки по металлу: классификация, типы, видео

Устройство и комплектация фрезеров с ЧПУ

Принцип работы фрезеров с ЧПУ основан на системе позиционирования по координатам трех осей: X, Y, Z. Все передвижения каретки с резаком производятся под руководством ЧПУ по осям. Как правило, система реализуется таким образом:

Y-ось — вдоль плоскости рабочего стола;
X-ось — поперек плоскости рабочего стола;
Z-ось — в вертикальной плоскости.

Система позиционирования по каждой оси состоит из:

электромотора;
системы приводов;
опорно-направляющих устройств.

Устанавливаются направляющие следующим образом:

по Х-оси для движения портала с двух концов стола;
по Y-оси на портале для передвижения каретки с фрезой;
по Z-оси на каретке для передвижения самой фрезы.

Кроме перечисленных деталей в конструкции присутствуют:

суппортное устройство;
валовый механизм;
рабочий стол;
станина;
набор режущих инструментов (ножи, фрезы);
струбцины для крепления деталей.

Резаки прикрепляются на вал с помощью конусного или цангового патрона, идущего в комплектацию.

Электродвигатель передает движение суппортам, балкам (порталам) и шпинделям посредством зубчатой или винтовой передачи. Шпиндель оснащается воздушным или водяным охлаждением.

Тип электродвигателя

фрезер с отдельным пультом управления

На фрезерах с ЧПУ по дереву устанавливаются электромоторы:

шагового типа;
с обратной связью (серводвигатели).

Тип электромотора зависит от планируемых задач и мощности станка.

Шаговый электромотор трансформирует импульсы электросигналов в механическое движение ротора с остановкой в нужном положении. Такой тип электродвигателя обеспечивает точный контроль над скоростью и позиционирование без использования контроллера обратной связи. Он очень прост в обслуживании и обходится сравнительно недорого. При этом скорость двигателя не превышает 1000 оборотов в минуту, а при максимальных нагрузках существует вероятность потери шага.

Серводвигатели в отличие от шаговых не крутятся постоянно, а получив сигнал, совершают движение и останавливаются до следующего сигнала. Сервоприводы обладают механизмом обратной связи, который позволяет исправлять ошибки. Это означает, что если надавить на привод, он будет сопротивляться, пытаясь вернуться в нужную точку.

Серводвигатели вращаются быстрее, они мощнее и точнее. Но значительно удорожают стоимость фрезера. Обслуживание их требует специальных навыков, поэтому доверяется квалифицированным кадрам. Управлять серводвигателями также сложнее.

Станки по металлу

Фрезерные станки по металлу можно классифицировать по нескольким признакам. Их можно разделить на группы в зависимости от количества шпинделей, конструкции рабочего стола или области применения. Далее рассмотрим каждую группу подробней.

По числу шпинделей

Фрезерные станки могут быть как с одним шпинделем (вертикально-фрезерные), так и с двумя (универсальные).

В вертикально-фрезерных станках шпиндель вмонтирован в фрезерную головку, которая располагается вертикально относительно рабочего стола. На станках такого типа можно обрабатывать и плоские поверхности, и поверхности сложной формы, а также осуществлять растачивание и зенковку, сверлить отверстия и делать пазы и канавки на заготовках. Возможно использование режущих инструментов различной формы.

Подходящий вертикально-фрезерный станок можно подобрать по мощности двигателя, размеру рабочего стола или наличию дополнительных функций. Среди таких особенностей стоит отметить:

модели с автоматической подачей пиноли шпинделя — сверление больших отверстий выполнять легче и быстрей;
с редуктором, шестерни которого расположены в масляной ванне — качество фрезеровки выше, благодаря плавному ходу и передаче крутящего момента без проскальзывания.

Отдельно стоит отметить оборудование Jet серии JTM для интенсивной работы. Такие станки имеют несколько преимуществ: автоматическая подача рабочего стола поможет повысить производительность, а устройство подвода смазочно-охлаждающих жидкостей увеличивает срок службы и уменьшает износ деталей.

В универсальных фрезерных станках два шпинделя расположены вертикально и горизонтально. На них возможно использование всех видов фрез (в том числе дисковых). Вы сможете работать с деталями, изготовленными из различного металла, будь то: сталь, чугун или цветной металл. А с помощью дисковой фрезы вы сможете разрезать заготовки или изготавливать открытые шпоночные канавки.

Для такого типа характерно наличие большого рабочего стола (длиной от полутора метров) что позволяет обрабатывать крупные заготовки. А механизированная подача стола облегчит работу фрезеровщика, так как сам стол будет перемещаться автоматически. Рабочему же необходимо лишь нажать на кнопку пневматического устройства для остановки движения.

Еще одним неоспоримым преимуществом универсальных моделей является способность вертикальной фрезерной головки поворачиваться под различными углами, что позволяет обрабатывать скосы без переустановки детали. Это сокращает время работы и увеличивает производительность. Однако такие станки имеют более высокую стоимость по сравнению с вертикально-фрезерными. Такая стоимость оправдана при серийном производстве, благодаря большим функциональным возможностям.

По конструкции рабочего стола

Рабочий стол консольных станков способен перемещаться по салазкам, смонтированным на консоли, в продольном направлении. При этом салазки перемещаются по направляющим консоли в поперечном направлении. Сама консоль, закрепленная на станине, перемещается вертикально по направляющим. Благодаря этому, появляется возможность использования горизонтального шпинделя.

Бесконсольные станки оснащены лишь салазками, закрепленными на станине. Перемещение стола возможно только в горизонтальном направлении (продольном и поперечном). Поэтому выполнить сложные фасонные поверхности на таких станках затруднительно. Однако они обеспечивают высокую жесткость, что позволяет работать с тяжелыми заготовками. На бесконсольных станках можно выполнять пазы, а также горизонтальные, вертикальные и наклонные поверхности.

В станках непрерывного действия (карусельные, барабанные) рабочий стол поворачивается вокруг своей оси. Установка и закрепление детали на таких моделях осуществляется без остановки движения. Они отличаются высокой производительностью и применяются на производстве.

По применению

Профессиональные станки используются в мастерских и на производстве, для них характерна длительная ежедневная работа. У двигателей высокая мощность (так, мощность промышленных станков Jet от 1300 Вт). Такие типы требуют трехфазного подключения к сети. Вертикально-фрезерные станки, весом от 165 кг, и все универсальные установки относятся к профессиональному оборудованию.

Бытовые станки имеют небольшой вес (40-165 кг). Для них характерна простая конструкция, перемещение стола маховиками и ручная подача пиноли. Компактные размеры и низкая цена — также неоспоримые плюсы данного типа. Бытовые станки подключают к однофазной сети 220 В. Также большинство моделей такого типа выполняют настольными.

Управление

В программное обеспечение загружается управляющая программа (УП), содержащая следующие виды информации:

геометрическая — размеры детали и обрабатывающего инструмента, их расположение относительно друг друга на столе (координатные перемещения стола определяются обрабатываемой деталью);
технологическая — материал, твёрдость, чистота поверхности детали, выбранные режимы, последовательность замены инструментов.

Варианты ввода информации:

набор рукой оператор на пульте;
через пульт без использования числовых данных.

Это интересно: Вертикально-фрезерный станок 6Т13 — технические характеристики, инструкция

Что можно на нем сделать, и для чего он нужен?

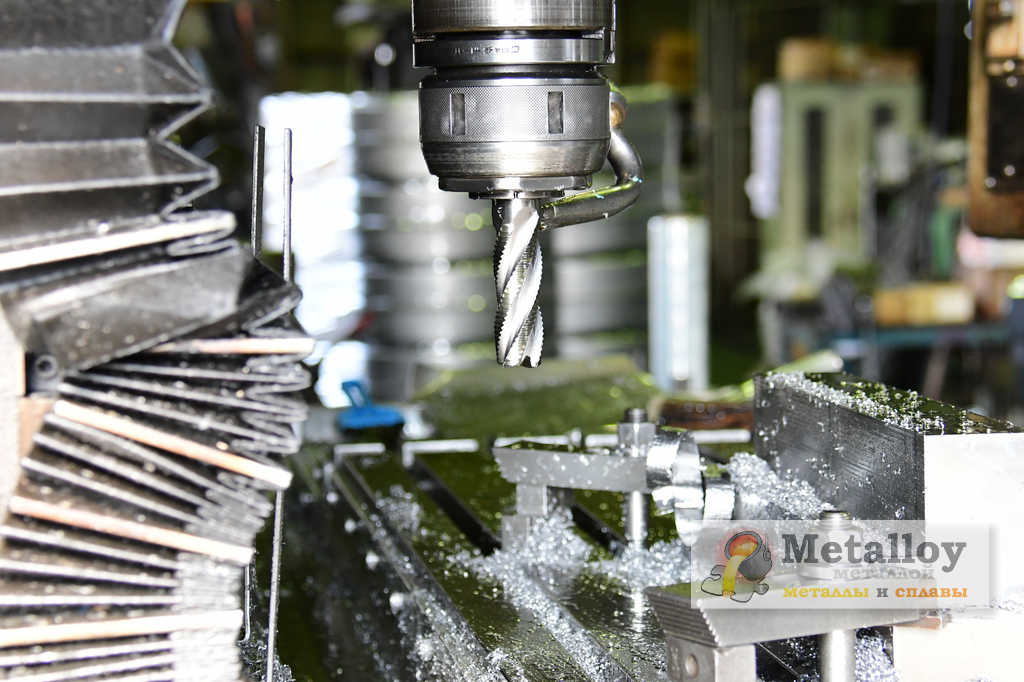

Основное назначение фрезерного станка – обработка плоских поверхностей с большой скоростью и чистотой. Фреза – многолезвийный инструмент, вращается и срезает сразу широкую полосу металла с заготовки.

Расточные головки, центра, поворотные и наклонные столы увеличивают возможности фрезерных станков. На них выполняется много операций, включая:

фрезеровка горизонтальной и боковых плоскостей;
создание сложного рельефа;
вырезка пазов;
сверление и расточка;
торцовка;
обработка фигурных кромок;
нарезка зубьев прямых и косых на шестернях;
создание винтовых канавок;
обработка по периметру деталей сложной формы.

Важно!
Копировальные фрезерные станки изготавливают объемные изделия, делая точные копии в большом количестве. Они производят обработку по всем плоскостям до полной готовности.

Краткое описание оборудования

Фрезеровочный станок — универсальное оборудование, с помощью которого можно обрабатывать заготовки из дерева, металла и пластика. Рабочая часть устройства — фреза. После запуска двигателя она начинает вращение с заданной скоростью. Её можно изменять, если на двигателе установлен переключатель мощности. При соприкосновении с заготовкой, закреплённой в зажимах, фреза снимает слои металла до тех пор, пока не получится необходимая форма детали.

При использовании станка заменяются фрезы. С их помощью не только снимается лишний слой стали, но и проделываются отверстия в металлических заготовках. Диаметр зависит от размера фрезы.

Конструкция и принцип работы

Станки по металлу состоят из нескольких ключевых элементов. Конструкция станка для фрезерования:

Корпус. Основной элемент оборудования. Его ещё называют станиной. Задачи станины — удержание остальных деталей конструкции и подвижных механизмов. Она должна быть массивной, чтобы не двигаться при включении электродвигателя и его дальнейшей работы.
Шпиндель. Передаёт вращательное усилие на фрезу.
Патрон для зажима фрез.
Электродвигатель.
Направляющие. По ним передвигается шпиндель. Также направляющие могут устанавливаться на рабочем столе, чтобы можно было перемещать заготовку во время работы.
Рабочая поверхность. Оборудуется зажимами, которые предназначены для закрепления заготовки во время работы фрезы.

Технические характеристики

При выборе фрезеровочного станка по металлу нужно учитывать его технические параметры

Характеристики оборудования, на которые нужно обратить внимание:

Габариты станины и рабочей поверхности для закрепления заготовок.
Мощность двигателя. Чем тверже будет обрабатываться материал, тем мощнее нужен двигатель.
Наличие охлаждения.
Скорость вращения шпинделя.
Возможность изменение скоростей электродвигателя.
Наличие дополнительных функций.

Патрон для фрезера

3 Бесконсольное и продольно-фрезерное оборудование

Вертикально- и горизонтально-фрезерные установки без консоли имеют свое предназначение. На них делают фрезерование крупных по габаритам заготовок. Стол и салазки в таких станках совершают рабочие движения по направляющим станины, которая монтируется на прочный фундамент

За счет этого оборудование гарантирует уникальную точность обработки и жесткость конструкции, что важно при обработке больших деталей

В горизонтально- и вертикально-фрезерном оборудовании, не располагающим консолью, коробка скоростей и шпиндельная головка являются одним узлом. Он передвигается по направляющим стоек. Гильзу с головкой при этом допускается перемещать на определенную дистанцию вдоль оси тогда, когда нужно смонтировать рабочий инструмент на заданный размер.

Вертикально-фрезерное оборудование

Для работы с крупными металлическими заготовками часто используют и продольно-фрезерный станок. Такое оборудование может иметь две либо одну стойку и несколько шпинделей (чаще всего – четыре). Продольный агрегат для фрезерования обычно включает в себя две балки и две стойки. По направляющим последних двигаются фрезерные поворотные головки (они расположены горизонтально) и траверса.

Рабочая операция на этих установках выполняется по разным схемам:

при подаче головок и неподвижной рабочей поверхности;
при неподвижных головках и движущейся поверхности;
при совместном перемещении головок и стола.

Фрезерная поворотная головка

Классификация токарного оборудования

Классификация токарных станков, которая была разработана еще в советское время, причисляет такие агрегаты к первой категории оборудования, предназначенного для обработки заготовок из металла. Согласно данной классификации, все виды токарных станков причисляются к одной из следующих категорий:

автоматические и полуавтоматические токарные агрегаты с одним шпинделем;
многошпиндельные станки: автомат и полуавтомат;
револьверные модели;
станки отрезной группы;
карусельные модели;
лобовое и винторезное оборудование;
многорезцовые и полировальные агрегаты;
специализированные станки, которые могут быть обычными и автоматическими;
устройства специального назначения.

Основные виды токарных работ

По степени точности обработки производятся следующие типы токарных станков:

особой точности — С;
высокой точности — В;
нормальной точности — Н;
особо высокой точности — А;
повышенной точности — П.

От того, к какой категории принадлежит токарный станок, зависят его функциональные возможности, и, соответственно, сфера применения. Узнать об основных технических возможностях станка можно и по его маркировке, которая включает в себя следующее:

начальную цифру «1», свидетельствующую, что это именно токарный станок, а не какой-либо другой;
вторую цифру, указывающую на тип, к которому относится токарный агрегат;
третью цифру (а в некоторых моделях и четвертую) — это самый основной параметр станка, который характеризует высоту его центров.

Расшифровка маркировки токарных станков (нажмите, чтобы увеличить)

Присутствуют в маркировке таких агрегатов и буквенные обозначения, которые определяют его конструктивные особенности: уровень его автоматизации, точности, модификацию, оснащенность системой ЧПУ. К примеру, маркировка модели токарного станка 1И611П расшифровывается следующим образом: буква «И» говорит о том, что это устройство токарно-винторезной группы; буква «П» — станок повышенной точности; высота центров у данной модели соответствует значению 110 мм. Догадаться о том, какой категории перед вами токарный станок, можно и по фото модели.

Чем отличается от других станков?

Чаще всего фрезерующее оборудование сопоставляют с токарным типом. Главная специфика — метод обработки болванки. Токарное устройство действует, когда деталь жестко зафиксирована в особом патроне.

И тут уже очевидно отличие фрезерного станка, который оснащается крутящимся приспособлением — фрезой. Она уже обрабатывает не тела вращения, цель — резка материала. Оба типа устройств могут быть применены для самых разных задач и имеют соответствующую градацию. Их используют как в крупном производстве, так и в домашней практике. Визуально отличить эти варианты непрофессионалы едва ли сумеют.

Покрытия

В 1980-х годах для уменьшения износа и трения, кроме иных методов упрочнения, начинается применение износостойких покрытий. В основном, это покрытия из:

AlTiN (нитрид алюминия-титана)
Напыление нитрида титана (TiN) (золотисто-жёлтое покрытие)
Напыление цианида титана (TiCN — голубовато-серое покрытие)
Вакуумное напыление TiAlN (темно-фиолетовое покрытие)
Напыление нитрида алюминия-титана-хрома (TiAlCrN — PVD покрытие)
Финишное плазменное упрочнение (покрытие Pateks) — прозрачное алмазоподобное покрытие.

Скрыть Открыть

Фреза – это рабочий металлорежущий инструмент фрезерного станка, основной элемент его оснастки, вид которой определяет возможность выборки металла на том или ином участке, придание детали требуемой формы. Благодаря большому разнообразию видов инструмента можно производить металлорежущие операции на различных участках заготовки. Для этого в арсенале фрезеровщика должны быть основные и дополнительные виды фрез по металлу, особенности и классификацию которых мы рассмотрим ниже.

Передовые методы металлообработки

В промышленных условиях для обработки металла используют как новейшие, так и давно известные методы. Современные типы оборудования для металлообработки отвечают следующим требованиям:

продуктивность – промышленные объемы требуют высокой скорости выполнения операций;
точность – нужно выдерживать размеры при изготовлении даже мельчайших деталей;
надежность и устойчивость к износу.

Промышленное оборудование для металлообработки подразделяется по типу воздействия на материал. Наиболее частой операцией на металлообрабатывающих предприятиях по праву можно считать резку.

Газовая резка металла

Такой способ известен давно, но выпускаемые на нынешний момент станки полностью автоматизированы. Это позволяет исключить неточности при раскрое листа, которые может спровоцировать человеческий фактор. Минусы метода – малая точность и термоусадка металла. Плюсы – низкая стоимость оборудования и большая скорость выполнения.

Плазменные станки для резки

Раскрой происходит с помощью узкой струи плазмы, что позволяет добиться высокой точности и произвольных форм заготовки. Высокое качество поверхности в месте среза, продуктивность и возможность вырезать почти любую деталь нивелируются одним недостатком – плазменные станки недешевы.

Лазерная обработка

Станки для лазерной резки точны и предупреждают потери материала в месте среза за счет малой его ширины. Применяется этот тип оборудования для обработки мягких цветных металлов: алюминия, латуни, бронзы (включая ценные). Нередко станки для лазерной резки применяют для изготовления заготовок под электронные платы, деталей для современной бытовой техники.

Гидроабразивные и электроэрозионные станки

Эти виды оборудования используются для точной резки любого металла произвольной толщины. Сравнительно невысокая скорость обработки компенсируется качеством. Оба способа гарантируют высокую точность и очень малый расход на припуск при резке. Станки гидроабразивного и электроэрозионного действия применяют в космической, электронной и других видах промышленности.

Портальные машины газовой резки металла

При обработке промышленных объемов металла на современных предприятиях используют портальные машины газовой резки. Устройство станка позволяет разместить в рабочей зоне лист размером от 1,5х3 м до 3х12 м.

Такой способ резки экономичен, но есть и небольшой недостаток. При обработке листового металла небольшой толщины возможна термоусадка и снижение точности реза. Оператору в работе с портальной машиной газовой резки потребуется максимальная внимательность и опыт.

Эксплуатация

Чтобы безопасно эксплуатировать металлорежущий станок, нужно соблюдать правила безопасности, учитывать некоторые особенности:

Работать используя защитную экипировку, очки, наушники, перчатки.
Проверять целостность оснастки (сверл, фрез, резцов, абразива) перед запуском установки.
Охлаждать рабочую зону. Для этого может использоваться вода или масло.
Очищать конструкцию от металлической стружки после проведения работ.
Смазывать подвижные элементы минимум 2 раза в месяц.

Нельзя работать на машинах, которые издают посторонние шумы, с отсутствующими креплениями, оголенными проводами.

Металлорежущие станки объединяют в себя различные установок, которые используются для обработки металла. Они разделяются по разным факторам, имеют определенную маркировку. Научившись читать цифры с буквами, указанными на корпусе оборудования, можно узнавать много информации без прочтения описания или технического паспорта.

Фрезерный станок по дереву: общая информация об инструменте

Фрезерные станки – популярная категория столярного оборудования. Они применяются для фрезерования рельефных деталей и профилей, резки и обработки заготовок с целью придания им необходимой конфигурации. С помощью этих станков для дерева очень удобно делать выборку пазов и обрабатывать кромочную часть изделий, осуществлять резку шипов и даже изготавливать небольшие элементы интерьера, например, плинтуса.

Фрезерный станок является незаменимым видом оборудования для деревообработки

Используя дополнительные приспособления, можно значительно расширить функциональные возможности фрезерного станка, чтобы изготавливать детали со сложной конфигурацией. В большинстве случаев подобное оборудование устанавливается в частных мастерских, а также на небольших производствах. Настольные варианты инструмента применяются мастерами, которые работают на дому.

Устройство фрезерного станка по дереву для домашней мастерской

Большинство фрезерных станков имеет одинаковое строение. Стандартная конструкция деревообрабатывающего инструмента состоит из:

фрезерного стола;
суппорта;

С помощью фрезера удобно выбирать пазы и обрабатывать кромки изделий, а также производить интерьерные элементы вроде плинтусов

станины;
шпинделя для фрезерного станка с ЧПУ;
режущего элемента.

В дополнительную комплектацию некоторых моделей включена каретка. Этот элемент позволяет выполнять обработку заготовок под различными углами.

Станина фрезеровочного станка по дереву представляет собой монолитную деталь, которая отличается устойчивостью. Она не подвержена влиянию вибраций и колебаний, возникающих в процессе эксплуатации инструмента. Вал крепится на суппорт, верхняя часть которого выводится через отверстие в столе. Если в том возникнет необходимость, всегда можно отрегулировать высоту этого элемента, подстроив его под запросы мастера. Сверху на деталь устанавливается шпиндель со вставной конструкцией и режущая часть. Тип режущего элемента подбирается с учетом поставленной задачи.

В качестве режущей детали могут использоваться:

фрезы;
диски;

Согласно государственным требованиям, все фрезеровочные устройства для деревообработки обязаны сертифицироваться, что гарантирует их безопасность в процессе работы

ножи;
сверлильно-режущие элементы для фрезерования по дереву.

Чем больше вращательная скорость шпинделя, тем выше качество обработки материала. Этот нюанс следует учитывать, выполняя операции, которые нуждаются в точности. Инструмент имеет особое строение, обеспечивающее возможность безопасной и быстрой смены режущего элемента.

Если фрезеровку нужно выполнить по прямой линии, не обойтись без использования направляющей планки с подвижной конструкцией. Для фиксации упоров инструмента предусмотрены специальные пазы. Многие современные модели устройств, независимо от того присутствует ли в комплектации каретка, дополнены промышленным пылесосом. Он эффективно и быстро убирает стружку и пыль с рабочей зоны.

Классификация

Конструкция токарно-фрезерного оборудования изменяется зависимо от разных параметров. Например, существуют станки настраиваемые вручную и механизмы с ЧПУ. Мастера металлургии классифицируют эти машины и по ряду других параметров.

Размеры

Оборудование разделяется по габаритам. От размеров зависит то, какие заготовки можно обрабатывать с помощью станка. Существуют такие виды станков:

Большие — масса более 10 тонн.
Средние — масса 1–10 тонн.
Маленькие — масса до 1 тонны.

Существуют промышленные и настольные модели. К настольным станкам относятся конструкции весом до 400 кг. С их помощью обрабатываются заготовки длиной 1200 мм. Такие модели предназначены для работы с металлами, деревом. Подключаются к общей сети 220V.

Тип и привод фрезерной головки

Токарно-фрезерные станки классифицируются по конструкции фрезерного шпинделя:

модели с противошпинделем;
простые механизмы;
с приводным центром;
конструкции со шпинделем, комплектуемым С-осью.

Отдельный привод приводит в движение рабочий инструмент. Эффективность оборудования зависит от системы управления. Ручные модели предназначены для разовых работ. Аппараты с ЧПУ применяются при серийном производстве.

Токарно фрезерное оборудование с ЧПУ

По назначению и сложности

Оборудование делится по назначению:

для обработки металла;
для работы с деревянными заготовками.

Чтобы работать с твердыми сплавами, легирующими или высокоуглеродистыми сталями, применяют мощное оборудование. Оснастка должна быть изготовлена из прочных материалов.

Зависимо от сложности оборудования выделяют две группы станков:

Специализированные — станки, которые предназначены для выполнения определённых операций. Не перенастраиваются.
Многофункциональные — оборудование, которое устанавливается на больших предприятиях. С его помощью проводят разные технологические операции.

Станки с ЧПУ относятся к группе многофункциональных. Для их настройки и эксплуатации нужны определённые знания. Оператор следит за целостностью оснастки, чтобы предотвратить порчу оборудования, заготовок.

Универсальные

Универсальные модели отличаются от других наличием С-шпинделя. Конструкция рабочей головки имеет направляющие, по которым она передвигается в разных направлениях. Универсальные установки позволяют проводить такие технологические операции:

торцевание деталей;
зенкерование отверстий;
расточка отверстий;
сверление отверстий;
шлифование металлических, деревянных поверхностей;
нарезание резьбы;
выборку пазов;
долбежку углублений;
обработку зубьев.

Благодаря этому изготавливаются детали сложной формы. Модели с ЧПУ выполняют любые операции с высокой точностью. При работе станков подвижные элементы перемещаются с помощью заданной программы. Современные модели оборудуются датчиками сохранения заданных габаритов, расхода мощности, перегревания.

Универсальный токарно-фрезерный станок

5 Продольно-фрезерные и бесконсольные вертикальные станки

Достаточно часто используются на крупных предприятиях продольно-фрезерные агрегаты, стол которых располагает только одним перемещением (продольным). Их применяют при серийном выпуске крупноразмерных и корпусных изделий из цветных и черных металлов, стали.

У такого оборудования очень сильная электрическая составляющая (надежное электрооборудование, мощный двигатель), поэтому на них допускается использовать твердосплавные торцовые головки для обработки заготовок. Продольные станки незаменимы в тех случаях, когда изделия имеют большой диаметр среза.

Отметим отдельно, что продольно-фрезерные агрегаты характеризуются повышенной производительностью и точностью за счет наличия нескольких шпиндельных узлов, а также простотой обслуживания. Такие станки выпускаются с шириной рабочей поверхности до 500 см (минимум – 32 см).

Систематизация по базовому размеру

Стандартами регламентируются базовые параметры оборудования, характерные этому типу. Для группы токарных и круглошлифовальных станков это максимальный размер детали под обработку.

У фрезерных станков основным считается габарит рабочего стола для установки заготовок и оснастки. Для поперечно-строгальных станков базовым является величина хода ползуна.

Совокупность станков для одного вида обработки, с похожей кинематикой, устройством, но отличающихся главными размерами, называется размерным рядом. Например, согласно нормативам у зубофрезерных станков различают 12 типоразмеров с максимальным диаметром заготовки для обработки от 80 мм до 12,5 тыс. мм.

Вертикально-фрезерные установки

Машины делятся на 2 категории – бесконсольные и с рабочим столом. Агрегат предназначен для шлифовки, проточки, формирования кромки или сверления детали в плоскости, ортогональной поверхности пола. Вертикально-фрезерный станок имеет следующие преимущества:

Возможность регулировки положения обрабатываемой плоскости при помощи винтовых механизмов, что позволяет изготовить деталь сложной конфигурации.
Шпиндель и рабочий орган могут свободно перемещаться в вертикальном направлении, в соответствии с заданными координатами.

Вертикально-фрезерная установка была одной из первых машин, используемых в обработке металлических деталей и тяжёлом машиностроении. Посадочный паз позволяет зафиксировать любые фрезы для проточки или торцовки деталей. Чаще всего применяется при необходимости выполнения пропила, выборки паза или сверления отверстий в обрабатываемом элементе.

1 Виды отрезных станков по металлу

Отрезной станок по металлу представляет собой высокопроизводительное электрооборудование, основным назначением которого является поперечный раскрой разнообразных проката, изделий из различных металлов и их сплавов. Чаще всего его используют для нарезки заготовок из:

уголка;
полосы;
труб круглого и профильного сечения;
прута;
швеллера;
двутавра;
другого металлопроката.

Такие станки в настоящее время применяют на различных производственных, монтажных и строительных площадках, металлобазах, в цехах разнообразных предприятий, где производится резка проката и других изделий из стали или иных металлов. Это оборудование также применяется для раскроя заготовок из таких материалов как пластик, керамика, дерево и прочих.

По типу инструмента, непосредственно осуществляющего резку, станки делят на следующие виды:

Ленточнопильные станки. Режущий инструмент – пила, выполненная в виде замкнутой длинной зубчатой ленты, которую изготавливают из быстрорежущей стали. Позволяют получить точный рез, минимизировать потери материала за счет малой ширины пропила. В основном применяют на крупных предприятиях и для серийного производства.
Ножовочные. Режущий инструмент – ножовочное полотно, закрепленное в пильной раме. Бывают электромеханическими и ручными. Достаточно компактны, надежны и просты в работе. Как правило используют в заготовительных цехах и на малых предприятиях.
Дисковый отрезной станок – наиболее широко используемое, незаменимое оборудование. Применяется в металлообрабатывающей промышленности и других производственных областях, где требуется изготовление металлических конструкций. Режущий инструмент – дисковая пила. Станки отличаются простой, прочной конструкцией и эргономичным управлением, позволяющем производить качественную резку даже оператору, не имеющему достаточной квалификации.

Фрезерные станки по металлу
