Конвейер: типы, назначение, устройство

Виды конвейеров

Несмотря на такую обширную и подробную классификацию, выделяют несколько наиболее популярных видов конвейеров. На предприятиях Одессы и других городов чаще всего устанавливают устройства следующих видов:

  • ленточные,
  • пластинчатые,
  • скребковые,
  • винтовые,
  • роликовые.

Рассмотрим каждый из этих устройств подробнее.

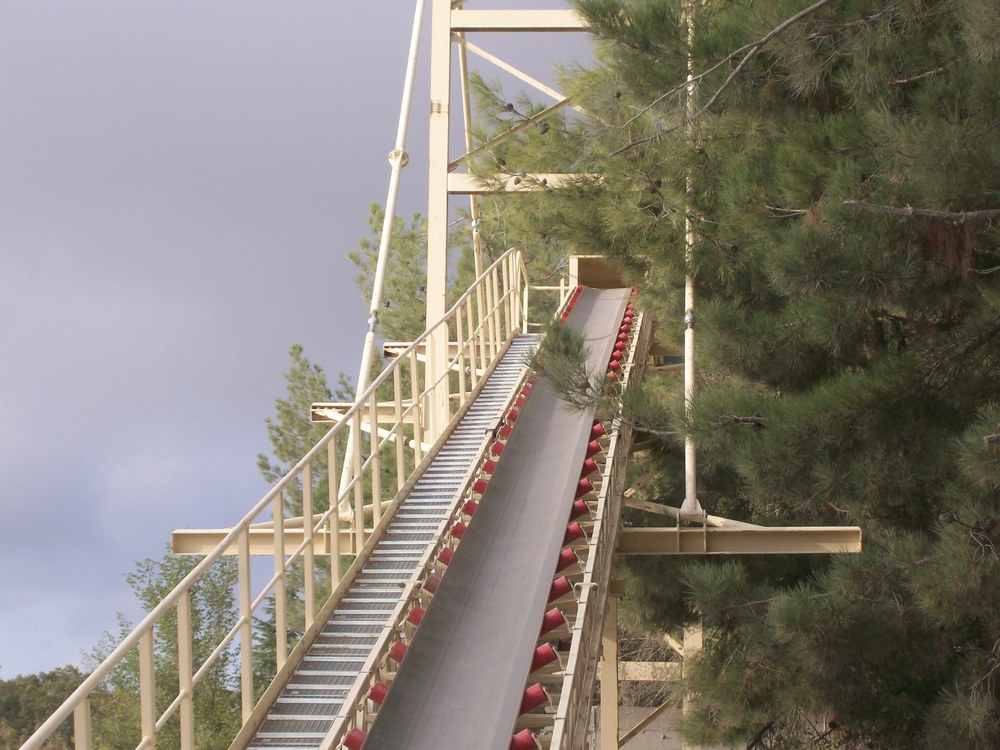

Ленточные

Ленточные механизмы используются для перемещения грузов на расстояние до 10 км. Это могут быть сыпучие, штучные и кусковые предметы и материалы. В горизонтальной плоскости грузовое полотно прямолинейно, а в вертикальной оно может быть наклонным или иметь сложную траекторию. При этом оно представлено в виде ленты, движущейся по стационарным роликовым опорам.

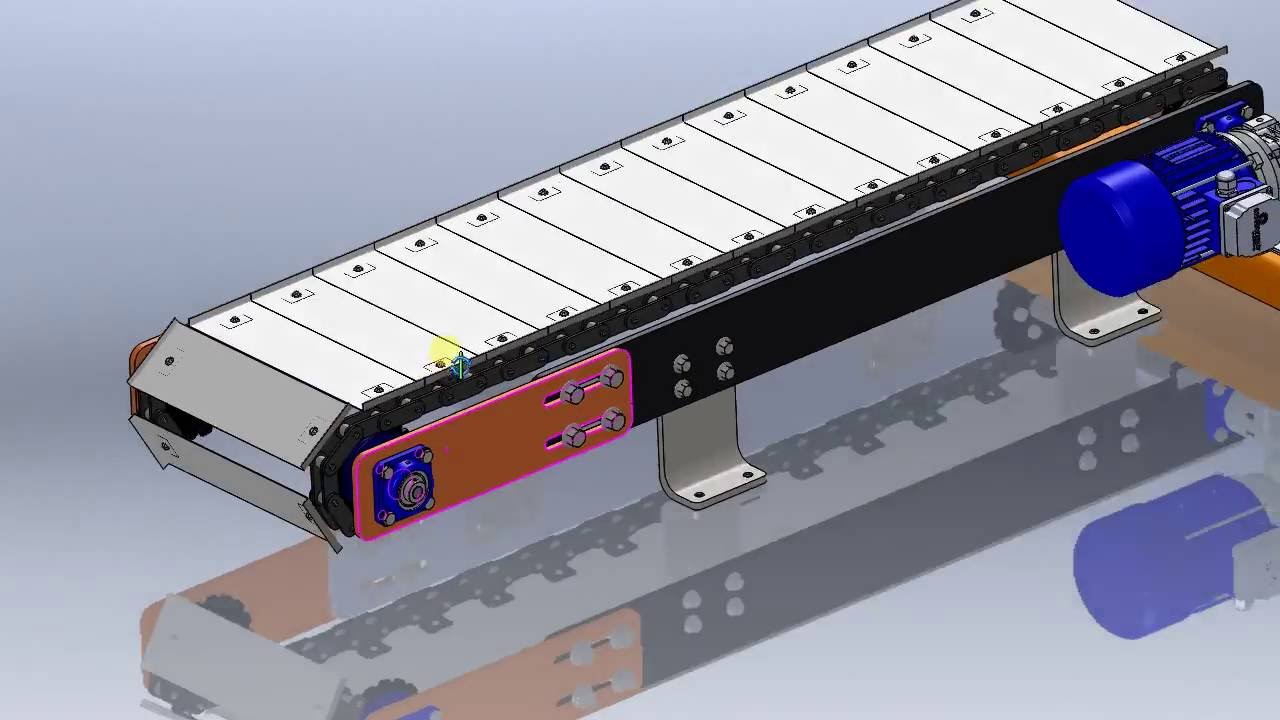

Пластинчатые

Назначением устройств пластинчатого типа является перемещение крупногабаритных предметов и материалов, имеющих острые кромки и способных как-либо повредить ленты обычных конвейерных механизмов. Они оснащаются металлическим, деревянным или пластиковым грузонесущим полотном, которое крепится к тяговым цепям. Из-за больших габаритов транспортируемых материалов скорость движения полотна не превышает 1,2 м/сек.

Скребковые

Скребковые конвейеры обычно используются для транспортировки сыпучих или кусковых грузов на расстояние не более 100 м. Для этого предусмотрены специальные скребки, которые движутся по трубе или желобу. Недостатками данных устройств является быстрый износ желоба и высокий риск измельчения транспортируемых материалов. Кроме того, из-за высокого трения они тратят гораздо больше электроэнергии.

Винтовые

Согласно современным технологиям производства, с помощью винтовых устройств должны транспортироваться пылевидные и мелкокусковые материалы. Они оснащены винтовыми шнеками, общая протяженность которых достигает 40 м, а также закрытым металлическим желобом диаметром 80-600 м.

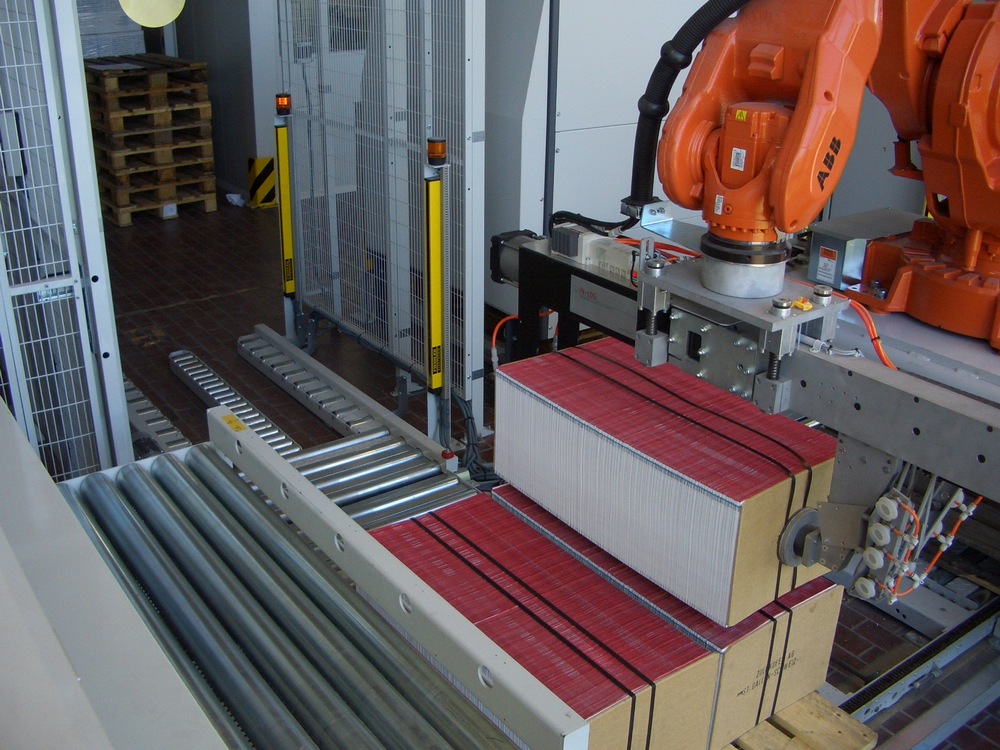

Роликовые

Назначением роликовых конвейерных механизмов является перемещение штучных предметов. Они могут быть гравитационными или приводными. Движение их грузонесущего полотна осуществляется за счет наличия в подшипниках специальных роликов. Благодаря такой конструкции транспортировка грузов может осуществлять по криволинейным, откидным и поворотным секциям.

Устройство цепных транспортеров

Основные узлы, или секции, входящие в конструкцию устройства, следующие:

  • Приводная. Это рама, на которой закреплены ведущий вал и ведущая шестерня. Здесь же размещен привод- электромотор и редуктор шестеренчатого типа, передающий крутящий момент на ведущий вал.
  • Натяжная. Это противоположный по отношению к ведущему конец рамы. Ведомый ваз и шестерня закреплены в специальном подпружиненном кронштейне. Его расстояние от ведущего вала регулируется с помощью червячного привода. Чем дальше ведомый вал отодвигается от ведущего — тем выше натяжение цепи.
  • Промежуточная. Представляет собой секции рамы между приводной и натяжной секциями. При значительной длине конвейера на ней могут устанавливаться пассивные опорные валы с поддерживающими цепь шестернями. Это позволяет избежать провисания цепи. Количество опорных валов определяет во время проведения инженерного расчета и построения чертежа транспортера. В устройствах скребкового типа необходимости в опорных валах нет.
  • Рабочий орган. Это сама цепь. Ее звенья бывают коваными, сварными или сборными, наподобие велосипедной цепи. На скребковых цепных транспортерах к цепи крепятся перпендикулярные ей щитки, которые, двигаясь в массе продукта, увлекают его за собой.

Для транспортеров, работающих в горячих цехах, применяются специальные марки сталей, электрооборудование, редуктор и подшипники валов также должны быть выбраны в термостойком исполнении.

Груз на цепном конвейере может размещаться как сверху от рабочей ветви, на площадках, контейнерах и т.п., так и снизу- на крюках или магнитных подвесах.

Конструкция цепного привода

Реечная передача

Обычно для привода используются одно- и двухрядные роликовые цепи. Они осуществляют передачу усилия от звездочки, укрепленной на коленчатом валу, на другую звездочку, надетую на конец распредвала.

Цепь обладает практически нулевой способностью растягиваться и сжиматься, и достаточно ограниченной гибкостью. Поэтому для того, чтобы обеспечить ей постоянное натяжение во время работы, приходится применять мощные гидравлические натяжители, похожие на миниатюрные масляные амортиизаторы. Таких натяжителей, в зависимости от количества распредвалов, может быть от одного до трех.

Для того, чтобы цепь «сидела» на своем месте при любых оборотах, ее приходится в буквальном смысле заковывать в оковы, окружая системой натяжителей и успокоителей

Даже хорошо натянутая цепь сохраняет свойство «играть» в тех местах, где нет ни звездочек, ни натяжителей. Цепь — конструкция, развивающая большую инерцию, поэтому цепной привод требует гашения колебаний. Эту задачу решают успокоители — дополнительные подпружиненные прижимные планки. Они имеют стальной каркас, покрытый слоем прочной резины. Успокоители снабжены слабыми пружинами, позволяющими цепи «играть», но лишь в ограниченных пределах. Натяжители и успокоители достаточно эффективно гасят вибрацию и шум. Спадание цепи предотвращает ограничительный палец, который ввинчивается в блок или головку блока цилиндров. При нормальной работе цепь его не касается.

Классификация скребковых конвейеров

Встречается просто огромное количество различных вариантов исполнения скребковых конвейеров. Классификация скребковых конвейеров проводится по самым различным признакам. Основной заключается в назначении. Выделяют следующие варианты исполнения:

  1. Подземные. Они устанавливаются на угольных и рудных шахтах. Особенность заключается в применении материалов, которые могут выдерживать влияние окружающей среды. Скребковый конвейер 53 может быть расположен под углом.
  2. Общего назначения. Это вариант исполнения получил весьма широкое распространение. Часто устанавливается на поверхностных шахтах и обогатительных фабриках. Устройства общего назначения можно назвать универсальным вариантом, который идеально подходит для установки при самых различных эксплуатационных условиях
  3. Специальные устройства. Подобный вариант исполнения производится в зависимости от того, какие требуются эксплуатационные характеристики. Часто устанавливаются в горнотранспортной промышленности.

Также классификация проводится по характеру выполняемых функций. Она выглядит следующим образом:

  1. Доставочные. Этот вариант исполнения предназначен исключительно для транспортировки вещества на различные расстояния.
  2. Агрегатные установки. Как правило, подобный механизм работает совместно с другими выемочными агрегатами. Однако, в этой связке редко проводится установка других транспортировочных элементов.
  3. Тормозные устройства. Их предназначение заключается в спуске гуля с большой высоты при определенном угле наклона.

Важным признаком классификации можно назвать тип устанавливаемого привода. По этом признаку выделяют следующие варианты исполнения:

  1. С электрическим. Этот тип привода на сегодняшний день весьма распространен, так как характеризуется повышенной эффективностью. Кроме этого, электрический привод зачастую обладает компактными размерами, за счет чего упрощается установка и обслуживание. Однако у этого варианта есть существенный недостаток – он весьма восприимчив к перегрузкам, из-за которых происходит перегрев устройства. Именно поэтому устанавливается электрический привод должен снабжаться предохранительными элементами.
  2. Пневматические. Этот вариант исполнения работает на основе подачи сжатого воздуха под давлением. Характеризуется тем, что может применяться для передачи существенного усилия. Недостаток заключается в потери мощности даже при появлении несущественного дефекта магистрали, по которой проводится подача воздуха. Также не стоит забывать о том, что при работе компрессора может возникать довольно много шума.
  3. Гидравлическим. Подобный привод представлен системой, в которой транспортируется жидкость под давлением. За счет свойства несжимаемости может передаваться большое усилие.

Как ранее было отмечено, основным элементом механизма можно назвать цепь. Ее предназначение заключается в непосредственной передаче усилия от привода к исполнительному органу. По типу тяги цепи выделяют следующие варианты исполнения:

  1. С разборной.
  2. С круглозвенной.
  3. С роликовтулочной.

Рабочая ветвь, по которой проводится перемещение грунта, также может располагаться самым различным образом. Примером можно назвать верхнее и нижнее расположение. Для существенного повышения производительности проводится установка оборудования с двумя рабочими ветвями. По способу перемещения выделяют следующие варианты исполнения конвейеров:

  1. Переносные.
  2. Передвижные.

Кроме этого, классификация проводится по типу устанавливаемого двигателя и некоторым другим признакам. Выбор наиболее подходящего варианта исполнения скребкового конвейера проводится в зависимости от поставленной задачи.

Комментарии (91) “Схема ленточного конвейера”

I appreciate, result in I discovered just what I used to be having a look for. You have ended my 4 day long hunt! God Bless you man. Have a great day. Bye

Читать также: Строительный пылесос рейтинг цена качество

tra cuu ma so thue taichinhbank tra cuu ma so thue ca nhan taichinhbank tra cuu ma so thue taichinhbank tra cuu ma so thue doanh nghiep taichinhbank tra cuu ma so thue ca nhan taichinhbank tra cuu ma so thue tncn taichinhbank tra cuu ma so thue thu nhap ca nhan taichinhbank tra cuu ma so thue doanh nghiep tong cuc thue taichinhbank tra cuu ma so thue nguoi phu thuoc taichinhbank tra cuu ma so thue cong ty taichinhbank tra cuu nganh nghe kinh doanh theo ma so thue taichinhbank tra cuu ma so thue ca nhan 2017 taichinhbank tra cuu ma so thue ca nhan don gian taichinhbank tra cuu ma so thue doanh nghiep taichinhbank tra cuu ma so thue tncn taichinhbank tra cuu ma so thue tong cuc thue taichinhbank tra cuu ma so thue ca nhan 2021 taichinhbank tra cuu ma so thue ca nhan online taichinhbank tra cuu ma so thue gov taichinhbank tra cuu ma so thue taichinhbank tra cuu ma so thue ca nhan bang cmnd taichinhbank tra cuu ma so thue online taichinhbank tra cuu ma so thue ca nhan tong cuc thue taichinhbank tra cuu ma so thue thu nhap ca nhan taichinhbank tra cuu ma so thue ca nhan qua cmnd taichinhbank cach tra cuu ma so thue ca nhan taichinhbank tra cuu thong tin doanh nghiep qua ma so thue taichinhbank cach tra cuu ma so thue nguoi phu thuoc taichinhbank tra cuu ma so thue cong ty taichinhbank cach tra cuu ma so thue taichinhbank tong cuc thue tra cuu ma so thue taichinhbank tra cuu ma so thue online taichinhbank tra cuu cong ty theo ma so thue taichinhbank tra cuu ngay cap ma so thue taichinhbank ma so thue ca nhan tra cuu taichinhbank gdt.gov.vn tra cuu ma so thue taichinhbank tra cuu ma so thue ho kinh doanh taichinhbank tra cuu thong tin ma so thue taichinhbank tra cuu ma so thue tncn online taichinhbank tra cuu ma so thue tong cuc thue taichinhbank gdt gov vn tra cuu ma so thue taichinhbank tra cuu ma so thue ca nhan theo ten taichinhbank tra cuu ma so thue ca nhan taichinhbank tra cuu ma so thue taichinhbank tra cuu ma so thue doanh nghiep online taichinhbank tra cuu ma so thue ca nhan theo so chung minh thu taichinhbank tra cuu ma so thue thu nhap ca nhan online taichinhbank tra cuu doanh nghiep theo ma so thue taichinhbank tra cuu thong tin ma so thue ca nhan taichinhbank tra cuu ma so thue ca nhan theo cmnd taichinhbank tra cuu ma so thue nguoi phu thuoc taichinhbank tra cuu ma so thue ca nhan qua cmnd taichinhbank

Howdy! I know this is kind of off topic but I was wondering which blog platform are you using for this website? I’m getting tired of WordPress because I’ve had problems with hackers and I’m looking at alternatives for another platform. I would be fantastic if you could point me in the direction of a good platform.

Hi, I do think this is an excellent site. I stumbledupon it

Принцип действия цепных транспортеров

Как и у ленточного транспортера, принцип работы основан на обращении закольцованной цепи вокруг ведущего и натяжного барабана. За счет натяжения цепи с ведущего колеса на ведомое передается крутящий момент. В ходе линейного перемещения цепи по рабочей ветви закрепленные на ней скребки, короба или контейнеры перемещают полезный груз.

Цепной конвейер скребкового типа имеет рабочую ветвь, оснащенную скребками. Она движется в коробе. Это дает возможность перемещать сыпучие и полужидкие субстанции. Скребки погружаются целиком или полностью и увлекают груз за собой. В конце рабочей ветви размещается выходной патрубок, через который транспортируемая субстанция покидает транспортер. В других типах полезная нагрузка размещается в коробах, черпаках, контейнерах или на открытых площадках, закрепленных на цепи. Такие устройства могут перемещать и жидкие грузы.

Приводной орган конвейера весьма прочен, может выдерживать как большие физические нагрузки, так и значительные перепады температуры. Это открывает данному классу конвейеров путь в горячие цеха металлургических, химических и машиностроительных предприятий и в стационарные морозильные установки большой мощности и площади.

Цепь может изгибаться в любом направлении, поэтому конфигурация конвейера может быть выбрана исходя из потребностей производства.

Классификация конвейеров

Как ранее было отмечено, выделяют довольно большое количество различных устройств, предназначенных для транспортировки грузов. Классификация конвейеров в большинстве случаев проводится по конструктивным признаком. Наибольшее распространение получили следующие варианты исполнения:

  1. Ленточные устройства встречаются чаще других по причине универсальности в применении и относительно невысокой стоимости. Их предназначение заключается в транспортировке кусковых и других материалов на достаточно большое расстояние. Ключевая особенность заключается в том, что рабочая поверхность представлена натянутой многослойной лентой, на которой и проводится размещение различных грузов. Сегодня эта группа по причине огромного количества положительных признаков встречается крайне часто, однако не считается универсальным вариантом.
  2. Винтовые устройства основаны на принципе применения архимедового винта, зачастую устанавливаются для транспортировки сыпучих материалов на достаточно большое расстояние. Эта группа также подразделена на несколько классов, основной отличительный признак заключается в типе устанавливаемого шнека. Шнековый винтовой конвейер также весьма распространен по причине высокой эффективности и относительно невысокой стоимости.
  3. Инерционная группа оборудования предназначена для перемещения сыпучих и в некоторых случаях штучных изделий на небольшое расстояние. При этом линия перемещения может быть исключительно горизонтальной или наклонной. Принцип действия заключается в создании вибрации, за счет которой легкие материалы смещают свое положение.
  4. Пластинчатое устройство чаще всего устанавливается в производственных цехах, так как основная рабочая поверхность может выдерживать существенное воздействие, к примеру, высокую температуру. Предназначение заключается в транспортировке острых, раскаленных или абразивных деталей. Подобный автомобильный конвейер может преодолевать достаточно резкие уклоны, так как на поверхности часто создаются специальные ребра, обеспечивающие надежную фиксацию. Однако у подобного предложения есть один существенный недостаток – скорость перемещения слишком мала.
  5. Скребковые конвейеры характеризуются тем, что перемещение материала обеспечивается за счет его волочения по специальному желобу. Подобный вариант исполнения большое распространение получил в горнодобывающей и обрабатывающей промышленности. Установка этого варианта исполнения не возможна в том случае, если при волочении изделие будет терять свой привлекательный вид. Достоинством можно назвать достаточно высокую эффективность в применении, но есть и существенный недостаток, который связан со сложностью конструкции и отсутствием возможности ее применения в случае транспортировки хрупких грузов.
  6. Элеваторы являются отдельной группой конвейеров, предназначение которых заключается в непрерывной транспортировке грузов. Часто устройство применяется для вертикального перемещения материалов. Подобный ковшовой конвейер получил широкое распространение в сельском хозяйстве и горнодобывающей промышленности, является достаточно сложным устройством, требующим своевременного и профессионального обслуживания.

Приведенная выше информация указывает на то, что существует просто огромное количество различных вариантов исполнения конвейеров, выбор проводится в зависимости от области применения и других моментов.

Рабочие инструменты скребковых конвейеров

  • став
  • цепь
  • скребки
  • желоба
  • приводная станция
  • концевая головка

Информация о работе

Уважаемый посетитель!

Чтобы распечатать файл, скачайте его (в формате Word).

Ссылка на скачивание — внизу страницы.

Содержание работы

1 НАЗНАЧЕНИЕ, УСТРОЙСТВО И РАБОТА МАШИНЫ

1.1 Назначение скребковых конвейеров

Скребковые конвейеры предназначены для транспортирования самых разнообразных грузов: легкосыпучих, мелко- , средне- , и крупнокусковых. Очень широко распространены в различных отраслях промышленности. Занимают одно из первых мест среди машин непрерывного транспорта по универсальности применения.

1.2 Устройство скребковых конвейеров

Рисунок 1- Скребковый конвейер

1- груз; 2 – желоб; 3 – скребок; 4 – тяговый элемент; 5 – ведущая  звездочка;

6- ведомая звездочка;7- натяжное устройство.

Скребковые конвейеры разделяют на два типа, отличающиеся принципом перемещения груза и конструктивным исполнением:

А) К первому типу относятся собственно скребковые конвейеры (или конвейеры с высокими скребками);

Б) Ко второму типу – конвейеры сплошного волочения (или конвейеры с погруженными скребками), в которых груз перемещается не отдельными порциями каждым скребком, а сплошной массой, заполняющей часть сечения желоба. Процесс сплошного волочения основан на том, что сопротивление прохождения скребков через сыпучий груз, помещенный в желоб с гладкими стенками, оказывается больше сопротивления трения груза о дно и стенки желоба. При движении цепи верхние слои груза увлекаются скребками  с нижними слоями и перемещаются вдоль желоба.

1.3 Работа скребковых конвейеров

Скребковые конвейеры основаны на принципе волочения транспортируемого груза 1 по желобу 2, плоскому настилу или подстилке из груза при помощи скребков 3, прикрепленных к тяговому элементу 4, приводимому в движение при помощи ведущей звездочки 5.

Таким образом, груз образует сплошное тело волочения высотой, превышающей высоту скребка hс. Процесс сплошного волочения основан на том, что сила сцепления Fс верхнего свободного слоя В груза с нижним принудительно перемещаемым слоем Н, действующая на границе этих слоев, превышает сумму силы трения  Nж верхнего свободного слоя о стенки желоба и усилия Wг , затрачиваемого на подъем или спуск (при движении вверх ставят знак «плюс», вниз – «минус») свободного слоя груза.

Fс ≥ Nж ± Wг

Иначе говоря, перемещение слоя груза, расположенного над цепью со скребками, в данном случае обеспечивается потому, что усилие продергивания скребкового полотна сквозь толщу груза оказывается больше силы сопротивления движению указанного слоя.

Важно отметить, что груз, перемещаемый по этому принципу, меньше подвержен перемешиванию и крошению (измельчению), чем в случае транспортирования груза конвейерами с высокими скребками. 2 ТЯГОВЫЙ РАСЧЕТ КОНВЕЙЕРА МЕТОДОМ ОБХОДА ПО КОНТУРУ

2 ТЯГОВЫЙ РАСЧЕТ КОНВЕЙЕРА МЕТОДОМ ОБХОДА ПО КОНТУРУ

2.1 Исходные данные:

Тип конвейера – скребковый.

Вид груза – уголь.

=10м

=10м

=15м

Производительность конвейера – 30 т/ч.

Режим работы – средний.

2.2 Дополнительные данные

Плотность

Максимальный размер куска рядового груза

Угол естественного откоса в покое – 30о.

Среднее значение коэффициента трения по стали (fВ= 0,54).

Коэффициент внутреннего трения насыпного груза (f= 0,75).

2.3 Определение скорости полотна:

Скорость полотна принимают с учетом свойств груза и производительности в пределах 0,1 – 1 м/с. Принимаем скорость конвейера равной v = 0,6 м/с.

Рисунок 1 – Геометрическая схема конвейера

2.4 Определение размеров желоба

Площадь поперечного сечения желоба А, м2:

, где — производительность конвейера, т/ч; n — скорость движения тягового элемента, м/с; r — насыпная плотность груза, т/м3;  — коэффициент использования объема желоба.

Приближенно  рассчитан  по эмпирической формуле:

где  угол наклона конвейера к горизонту;  условный угол, равный 600 для хорошо сыпучих и 850 для плохо сыпучих грузов.

Площадь поперечного сечения желоба:

Для того чтобы определить размеры желоба через площадь А, задаются коэффициентом , который назначается в пределах 2,4 – 4,5. Принимаем . Ширина желоба, выраженная через высоту:

Ширина желоба при принятом соотношении с высотой:

где hж – рабочая высота желоба.

Ширина желоба:

Полученное значение округляют до ближайшего большего по нормальному ряду. Принимаем

Рабочая высота желоба (высота слоя груза):

При принятых размерах желоба производительность скребкового конвейера:

2.5 Тяговый расчет:

Тяговый расчет скребкового конвейера выполнен по отдельным участкам. Сопротивления движению груза и ходовой части рассчитаны по формулам:

где Si – натяжение цепи в конце рассматриваемого участка.

Достоинства и недостатки цепных транспортеров

Как и любое механическое оборудование, цепные перегружатели имеют сильные и слабые стороны. В зависимости от заданного технологического процесса необходимо производить подбор нужного в той или иной ситуации.

Достоинства цепных конвейеров:

  • высокая производительность;
  • широкий диапазон мощностей;
  • герметичный корпус, что исключает просыпание грузов;
  • футерованный стальной корпус и рабочая поверхность.

Недостатки цепных перегружателей:

  • массивная и габаритная конструкция;
  • множество деталей и комплектующих подверженных износу за счет процессов трения;
  • сложности в техническом обслуживании и производстве ремонтных работ;
  • повышенный уровень шума при работе.

Преимущества

Можно выделить несколько основных преимуществ цепных конвейеров:

  • транспортировка штучных грузов весом до 2000 кг;
  • транспортировка продукции при наклоне до 50 градусов;
  • применение специализированных цепей, оснащенных элементами крепления толкающих устройств, элементами фиксации;
  • перемещение изделий, имеющих высокую температуру;
  • использование в агрессивных средах.

Несоблюдение правил эксплуатации может вести к деформации устройства, появлению неисправностей.
