Как сделать наковальню из рельсы своими руками

Связь с опытом

Чтобы починить предметы либо совместить чары, вам необходим опыт. Чем мощнее магия, участвующая в ковке, тем высшим уровнем опыта вы должны обладать. Материалы, использующиеся при ковке, значения не имеют. Следует отметить, что объединение может быть недоступным, если для создаваемых предметов нужно свыше 40 уровней (этого ограничения нет в творческом режиме). Еще одним следствием «переноса» чар является то, что при создании более мощного предмета в первом слоте и менее сильного во втором, вы потратитесь гораздо меньше. Например, если вы совмещаете поврежденный меч с Остротой I в 1 слоте и точно такое же оружие с Остротой IV во 2-м, то будет совершен перенос Остроты IV. Если же наоборот, тогда будет произведен лишь ремонт. Эта особенность сохраняется и при объединении предметов с различными видами чар.

«Голая» кузница — без горна — верх неприличия

Если изъясняться высокопарно, то можно сказать, что горн является сердцем кузницы, только там «сталь подчиняется покорно», превращаясь почти в пластилин. Устройство это простое: в горниле такой печи горит уголь, туда и помещают металлическую заготовку, которую разогревают до необходимой температуры. Самый маленький горн можно соорудить даже из консервной банки. И он позволит делать кованые вещи так же успешно, как и его солидный «коллега» по ремеслу. Правда, и размеры у них будут соответствующие.

Главная задача, возложенная на работу этого оборудования, — обеспечение довольно большой температуры для разогрева стали. Лучшим вариантом станет твердотопливный очаг, где используется уголь. Есть у него и конкурент — кузнецкий газовый горн.

Инструмент необходимый для изготовления наковальни:

  • болгарка;
  • сварка.

Коротко о том, как это было:

На самом деле изготовление наковальни дело простое и не требует линейки, нооо, чтобы получилось не тяп-ляп и радовало глаз, все же стоит начать с разметки. Сперва размечаем наш будущий рог. Я выбрал ту сторону рельсы, которая была ближе к отверстию, чтобы меньше работать болгаркой.

Разметив и вырезав рог, я заменил отрезной круг на зачистной и взялся за выравнивание лица наковальни.

И вот тут-то люди часто и останавливаются. Все! Она готова, можно выпрямлять на ней гвозди. Но вот делать что-то еще будет просто неудобно. Поэтому мы идем дальше и привариваем к задней части наковальни нашу профильную квадратную трубу.

Почему именно квадратная, а не круглая? Для удобства закрепления в ней оснастки. Ведь мы же будем стучать по наковальне и наши приспособления должны надежно держаться. Квадратная форма профиля позволит нам этого добиться. По этой же причине (работа с молотом) , мы должны так же хорошо закрепить наковальню. Ведь даже этот небольшой отрезок рельсы весит достаточно, чтобы повредить наши ноги, когда из-за отсутствия крепления она плюхнется прямо на ногу…

Тут я тоже выбрал не новый способ- напилил арматуры по 300мм, согнул буквой Г и приварил с 4х сторон. Позже, при установки в пень, мы будим вбивать наши «буквы» в дерево.

Остается лишь слегка подкрасить основание наковальни, чтобы она приняла свой окончательный вид. Установить на пень и заколотить наши крючки в него. Вбивать арматуру до конца не стоит сразу. Ее нужно вбивать, пока вам не покажется, что наковальня стоит достаточно устойчиво. Оставшийся запас натяжки можно будет использовать позже, когда наковальня начнет болтаться.

Оснастка.

В видео я показал пару простейших и полезных вариантов. Вы наверняка придумаете еще варианты или же можете подождать моих. Скоро я займусь ими и с удовольствием поделюсь с вами!

  • площадка для прошивки отверстий. Например, под заклепки.
  • линейка. Что бы ваши поковки были одинаковыми и подходили друг к другу. Например, для ковки клещей, без которых работа кузнеца просто невозможна

Все самое интересное по работе над наковальней вы можете увидеть в видео. Я постарался сделать его коротким информативным и приятным для просмотра.

Подписывайтесь на мой канал: https://www.youtube.com/c/bonnfactory

Такой на первый взгляд нехитрый и простой инструмент, как наковальня, является обязательным атрибутом любой кузнецы. Без него невозможно выполнение даже самых простых действий, связанных с .

В то же время покупка этого приспособления не является обязательной, ведь наковальня своими руками может быть сделана любым мастером.

Наковальни – самый важный инструмент, позволяющий выполнять различные кузнечные работы, связанные и горячей ковкой металла. Данный элемент мастерской довольно специфичен, однако он просто незаменим в случае профессионального изготовления кованых изделий.

Подобный инструмент может различаться в зависимости от типа решаемых задач. Он может иметь разнообразные конструкционные элементы, размеры и формы. В основном выделяют два типа кузнечных наковален: однорогие и двурогие.

Наибольшим спросом пользуется первый вариант приспособления. Рог применяется в формировании изгибов металлических изделий в фигурной ковке.

Из чего состоит наковальня?

Боковые стороны позволяют делать изгибы под прямым углом. Сама поверхность устройства гладкая и ровная, а также отшлифована и закалена. Именно эта часть является рабочей.

В ней присутствуют два отверстия квадратной и круглой формы, использующиеся в случае выполнения дополнительных операций с изделиями и при поддержании инструмента.

По весу наковальни разделяют на маленькие, средние и большие. Наиболее оптимальным вариантом являются самые тяжелые модели весом 95 кг и более. Такие устройства позволяют работать с большими заготовками.

В домашних условиях подобный инструмент не относится к самым необходимым. Тем не менее его наличие позволяет без труда выравнивать различные изделия, например гвозди, проволоку или листовой металл.

Естественно, применение в бытовых целях не требует обязательной покупки подобного инструмента. Однако при необходимости может быть сделана самодельная наковальня. Она без проблем позволит выполнить все самые простые функции, которые к ней предъявляются.

Конечно, изготовить качественное фигурное изделие на самодельном варианте крайне сложно

В таком случае лучше обратить внимание на профессиональные модели. А вот во всех остальных потребностях, ручной инструмент станет самым оптимальным выбором

Опыт

Опыт помогает чинить предметы и совмещать чары. Уровень опыта нужно повышать для того, чтобы использовать при ковке более мощную магию. Ковку можно осуществлять с самыми различными материалами. Вы не сможете объединить предметы, если для этого требуется 40 уровней и больше. Но это не касается творческого режима.

Когда вы переносите чары на другой предмет, то можете потратить на это меньше ресурсов. Но это только в том случае если в первом слоте вам необходимо создать более мощный предмет, а во втором не такой сильный. Рассмотрим это на таком примере…

В первом слоте берется меч, который нужно отремонтировать и совмещается с остротой один. Во втором слоте меч совмещается с остротой четыре. Острота четыре в этом случае переносится. В целом, вы можете создавать что-либо, объединяя предметы с разными чарами.

Как изготавливать

Масса наковальни должна не менее, чем в 10 раз превышать массу молотка, в противном случае при ковке возникают ненужные вибрации, снижающие удобство выполнения деформирующих переходов. С целью повышения долговечности своего использования наковальня из рельса своими руками не должна иметь соединительных частей, а потому изготавливается из цельного куска рельса, с учётом длины рога (или рога и хвоста).

Работы по получению однорогой наковальни выполняются в такой последовательности:

  1. Изготавливается рог. Для этого один их торцев заготовки последовательно обдирают на отрезном станке или «болгарке» с целью получения острой конической части. Окончательную доводку выполняют напильником, при этом, из соображений безопасности, вершину рога следует слегка закруглить. Шлифовка рога обязательна: это не только увеличит впоследствии точность операций ковки, но и придаст конструкции товарный вид (скажем, сувенир из рельса – наковальня, причём действующая – будет прекрасным и оригинальным подарком домашнему умельцу).
  2. Вырезаются с обеих сторон заготовки объёмы металла в средней части шейки, и таким образом образуются лапы наковальни. В лапах сверлятся четыре крепёжных отверстия под болты или саморезы (для неподвижного соединения) диаметром от М16.
  3. Инструмент монтируется на пень/башмак, после чего производится шлифовка лица «на плоскость» и сверление в нём глухого отверстия. При частом применении наковальни стоит поверх лица установить толстую (не менее 10 мм) пластину из инструментальной стали марки У12 или даже Х12М. В пластине можно профрезеровать пазы типа «ласточкин хвост», для того, чтобы она была легкосъёмной. Удобно там же выполнить 1-2 сквозных отверстия разного диаметра.
  4. Для изготовления обода необходимо выполнить при помощи отрезного круга три плоских паза на лице глубиной не менее 10 мм. Противоположные торцы обода должны быть строго параллельны между собой. Ширина обода принимается по месту, но обычно не выполняется уже 25…40 мм. Подготовленные поверхности шлифуются.

Самодельная наковальня готова. Остается поддерживать её в работоспособном состоянии, а при больших перерывах между очередными кузнечными работами — смазывать рабочие поверхности консервационной густой смазкой.

Вам также могут быть интересны статьи:

Как сделать строгальный станок по дереву своими руками Как сделать труборез для стальных труб своими руками Как сделать листогиб своими руками Как сделать фуганок своими руками

Время чтения ≈ 4 минут

Даже не обладая практическим опытом, изготовить наковальню можно своими руками. Для этого достаточно действовать, согласно нашей пошаговой инструкции.

Сделать наковальню из рельса может каждый «домашний мастер» при помощи подручных инструментов. Сразу скажем о том, что сравнить самостоятельно выполненную наковальню с полноценным аналогом нельзя. Однако для простукивания мелких заготовок, загиб прутка на определенный угол или его расплющивания, а также подобных небольших хозяйственных работ, она отлично подходит.

Типы и виды наковален

Виды наковален, их форма и вес могут существенно различаться.

Их разделяют на несколько категорий по указанным выше критериям, а именно:

  • безрогие – массивные инструменты с большим весом, значение которого находится в интервале 96 – 210 кг;
  • однорогие – располагают только одним конусовидным рогом, их вес варьируется от 70 до 210 кг;
  • двурогая наковальня – устройство массой от 100 до 270 кг;
  • однорогая консольная;
  • шпераки – мини наковальни весом до тридцати килограмм.

Выбор наковальни для ручной ковки делают исходя из работ, которые планируется выполнять. Более тяжелые модели отлично подойдут в работе с габаритными и массивными заготовками. Простые, более легкие варианты с одним рогом хороший выбор в работе с малогабаритными конструкциями.

Легкие модели подойдут для мелких работ дома. Если необходимо сделать какую-либо самоделку, лучшего варианта не найти.

Важным критерием является и тип выполняемых работ. Тут следует решить, какой вариант подойдет лучше: двурогая или однорогая модель. Кроме того наковальни могут иметь дополнительные элементы, например, тиски, позволяющие выполнять работы в одиночку.

Стоит обращать внимание на наличие отверстий, используемых для размещения молотков, кувалды. Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий

Небольшие по размеру и весу шпераки широко используются в ювелирном деле. В данной сфере изделия не требуют серьезной ударной обработки, поэтому и инструмент им необходим соответствующий.

Чертеж наковальни для изготовления своими руками.

Достаточно часто приспособления для выполнения ювелирных работ производятся по индивидуальному заказу. Они располагают различными функциональными элементами, необходимыми в решении определенных задач.

Иногда одной наковальни может оказаться мало. В больших мастерских целесообразно иметь в наличии два варианта приспособлений: одно стационарное, а второе переносное.

Не стоит забывать и о правильной установке. От этого напрямую зависит качество работы

Невзирая на все, данное приспособление обладает немаленьким весом, его установке следует уделить должное внимание

Падение и опрокидывание – частые проблемы, возникающие вследствие неправильного монтажа. Кроме того, подставка должна выполнять свои прямые функции: помимо надежной фиксации приспособления необходимо обеспечение гашения ударов молотом.

Деревянный чурбак – наиболее часто используемый тип подставки. Его диаметр обычно колеблется в пределах от 500 до 600 мм. Используются твердые породы дерева. К ним относятся дуб, береза, ясень и др.

Высота монтажа определяется ростом мастера. Чтобы деревянная подставка не создавала дополнительных ненужных вибраций, ее закапывают в яму глубиной более полуметра. Дно ямы утрамбовывают песчаной подкладкой.

Важно, чтобы стул был установлен горизонтально. Данный параметр легко проверяется с помощью уровня. Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством

Его можно сделать, например, из рельса, швеллера или двутавровой балки

Если покупка наковальни не по карману, тогда ее можно заменить самодельным устройством. Его можно сделать, например, из рельса, швеллера или двутавровой балки.

Такие приспособления, сделанные собственными руками, прослужат не один десяток лет. Однако не стоит думать, что они способны полноценно заменить настоящий, профессиональный инструмент. Ручные наковальни не позволят сделать работу такого же качества, как производственные модели.

В таком случае важно понимать: заводской вариант, произведенный по технологии литья, будет существенно лучше самоделок. В его конструкции имеются все необходимые составляющие с закаленной поверхностью. Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке

Заводская модель прослужит довольно долго

Кроме того, в указанной модели рог имеет правильную форму, необходимую, например, в искусной фигурной ковке. Заводская модель прослужит довольно долго.

Требования к кузнечной наковальне

Если для вашей мастерской требуется изготовить такое приспособление, то нужно учесть некоторые требования.

  • Размеры и масса. Для небольших по размеру поковок можно обойтись и относительно маленькими наковальнями, которые можно установить на стол или верстак. Однако, для серьезных кузнечных работ потребуется массивное, надежно закрепленное, приспособление. Заводские приспособления имеет стандартную массу в 5, 10, 30, 50 и 100 кг.
  • Соответствия параметров. Простую ковку можно делать даже на обычном куске швеллера. Но, если работы включают такие кузнечные операции, как прошивка, гибка, развертка, нужно соблюдать параметры и размеры. Грани наковальни в таком случае должны быть выдержанными под прямым углом, а отверстия располагаться в удобных точках. Рога должны быть соответственно равномерно скругленными, обод — точным прямоугольником.

В домашних условиях точную копию заводского изделия будет изготовить сложно, однако некоторые условия можно соблюсти. Итак, как и из чего делается самодельная наковальня?

Крафт наковальни

Новички очень часто интересуются, как скрафтить наковальню в «Майнкрафт». Она создается при помощи железных слитков и блоков. Процесс вы можете увидеть ниже на картинке. Так как создание 1 железного блока требует 9 слитков, нетрудно подсчитать, что последних вам понадобится 31 штука. Следует отметить, что в ходе эксплуатации наковальня в «Майнкрафте» постепенно разрушается, а поэтому готовьтесь крафтить ее не один раз. Повреждается она и при падении. Степень изношенности вы можете оценить по количеству трещин, которые появляются на ее поверхности. Если вы используете наковальню по назначению, то шанс ее разрушаемости равен 12 %, аналогичный показатель при падении нужно рассчитывать так: 5 + (высота*5) %. При последнем использовании наковальня исчезнет, а починенный вами предмет упадет на землю. Так как наковальня в «Майнкрафте» имеет 3 уровня прочности, вы получите возможность ее 25-кратного использования (в среднем).

Элементы наковальни

Наковальня кузнеца – обязательный атрибут его мастерской. С ее помощью выполняется целый ряд технологических операций с металлом. Данный инструмент используется для ковки, придания металлу необходимой формы, закалки и т.д.

Изготавливается этот предмет из прочной легированной стали, а его масса может превышать 300 килограмм, особенно если речь идет о стационарной кузнечной наковальне.

Она должна быть устойчивой и прочной, так как на нее приходятся значительные нагрузки. Удар молотом по наковальне приводит к появлению ровного чистого звука. Глухой звон свидетельствует о наличии трещин или пустот в инструменте.

Как уже отмечалось ранее, выделяют однорогие и двурогие модели. Почему наковальня имеет такую форму? Дело в следующем: рог позволяет осуществлять изгибы с необходимой кривизной, а ровная поверхность служит для выполнения основной работы.

К основным элементам устройства относятся:

  • рог;
  • хвостовик;
  • углубление для формирования отверстий;
  • отверстия для установки инструмента и другого кузнечного приспособления на наковальню;
  • лицо;
  • башмак;
  • площадка для рубки металла.

Выступ на боковой части инструмента называется рогом. Его форма различна, в зависимости от назначения. У однорогих моделей он конусообразный. Используется в формировании изгибов металла и раскатке закругленных частей.

Второй рог применяется в загибании изделий на углы меньше нормального и делается в форме усеченного конуса.

Лицом называется плоская поверхность. Именно на ней производятся основные операции.

В классическом типе наковальни обязательно есть отверстия. Одно из них квадратное – используется, как держатель инструмента, например, молота. Оно обычно располагается в конце устройства. Второе – круглое, фиксирует проволоку при ее завивке, располагается возле рога.

Наковальня должна гасить импульс от удара по лицевой части. В этих целях приспособление устанавливается на прочную деревянную или песочную подушку.

Важно, чтобы лицо располагалось строго горизонтально. Это позволит выполнять работу наиболее качественно

Многих интересует вопрос, как установить наковальню по высоте. Высота наковальни от пола правильная, если удар молота по наличнику приходится горизонтально

Кроме того важно, чтобы кузнецу не приходилось совершать дополнительных усилий на подгонку удара, нагибаться или поднимать инструмент слишком высоко

Пошаговая инструкция по изготовлению наковальни из рельса

Подготовьте рабочую площадку. Установите на стол кусок рельсы, разметьте его с помощью маркера и линейки следующим образом:

  1. Отмерьте 40% от общей длины рельсы, проведите линию;
  2. Отмерьте половину от ширины рельсы, сделайте отметку;
  3. Соедините линии и отметку таким образом, чтобы на площадке рельсы у вас образовался треугольник или так называемый «рог наковальни».

Если у вас остались вопросы по верной разметке заготовки, посмотрите фото и видео на нашем сайте.

Закрепите будущую кузнечную наковальню в металлических тисках. Включите болгарку, выполните резы рога согласно линиям разметки.

Важно! Работая с электроинструментом, будьте предельно внимательны. Металлические тиски должны быть надежно закреплены на поверхности стола. Рабочий стол не должен быть расшатан

Для защиты собственного здоровья, наденьте маску сварщика, защитные фартук и перчатки

Рабочий стол не должен быть расшатан. Для защиты собственного здоровья, наденьте маску сварщика, защитные фартук и перчатки.

Выполнив глубокие резы болгаркой, возьмите молоток. Он поможет вам ускорить процесс: отбейте с его помощью левый и правый края металлического треугольника. Будьте готовы к тому, что края будут неровными – ничего страшного в этом нет, их обработкой мы займемся позже.

Достаньте рельсу из тисков, переверните ее на бок так, чтобы отбитый треугольник «смотрел» на вас. Маркером обозначьте линии, ведущие от края рельса до внутреннего отверстия (ближнего к вам). Отбейте их молотком.

Отступив по сантиметру с каждого необработанного «заднего» конца, нарисуйте маркером линии. Ваша задача – обозначить «хвост» наковальни. Болгаркой выполняйте на металле резы, после чего кусочками отбивайте металл молотком. «Хвост» является функциональной частью инструмента. Но так как мы создаем домашнюю, а не профессиональную, наковальню, выполнять его или нет – только ваше желание.

Тестирование самоделки

Проверяем качество нашей самодельной наковальни. Ставим ее на чурку основанием вниз и молотком начинаем постукивать по лицу по всей ее поверхности. Везде должен быть слышен звонкий удар, а молоток отскакивать почти на величину замаха и потом продолжать отскоки до полного затухания. » из представленного автором мастер-класса вы узнаете, как из куска рельсы 30 см сделать отличную наковальню себе в мастерскую. По меньшей мере каждый уважающий себя мастеровой человек просто обязан иметь у себя в мастерской, небольшого размера наковальню, для обработки металла холодной либо горячей ковкой. Потому как сегодня очень популярна становится тема кузнечного дела и изготовления всевозможных кованных предметов, орудий труда, что довольно неплохо ценится среди любителей ручной работы.

Наковальню конечно можно приобрести в строительном магазине, но цена вас наверняка не порадует)) Так вот есть отличный вариант сделать ее самостоятельно из небольшого куска рельса, для чего потребуется газовый резак и болгарка. Первоначально делается разметка контура, а потом резаком вырезается конечная форма наковальни, места резки шлифуются болгаркой. В нижней части так же можно прожечь отверстия для последующего крепления основания к чурбаку.

И так, давайте рассмотрим весь процесс более внимательно.

Материалы

  1. рельс
  2. чурбак
  3. винты по дереву
  4. грайвер
  5. шайба

Инструменты

  1. газовый резак
  2. болгарка УШМ
  3. дрель
  4. гаечный ключ
  5. шинная пила
  6. молоток

Процесс создания наковальни из рельса .

Наковальня -это опорный кузнечный инструмент который предназначен для горячей и холодной ковки металла методом пластической деформации. Наковальня является основным и главным инструментом в кузнечном деле, имеет большую массу и закрепляется неподвижно на основание в виде деревянного чурбака.

Прежде всего необходимо еще рассмотреть представленные чертежи наковальни. Что же с предназначением вполне разобрались, а теперь давайте перейдем непосредственно к самому процессу изготовления наковальни. Автор берет заготовку длинной 30 см. И при помощи газового резака предает ей необходимую форму

Обратите внимание, что посередине тоже проделано отверстие. Носовая часть оттачивается в виде рога

При помощи болгарки мастер шлифует поверхность и убирает наплыв металла и ржавчину. Вот собственно что получается. Рабочая поверхность получилась идеально ровной и гладкой, что можно увидеть свое отражение. Наковальня готова, теперь ее нужно установить в неподвижном состоянии на пень и закрепить болтами. К чурбаку плоскость крепится на 3 болта с каждой стороны. Так же данная наковальня имеет конструктивную особенность, а это наличие резонатора который глушит звон от удара молота по наковальне и он так же сделан из рельсы и прикручен к чурбаку в вертикальном положении. Вот собственно и все, наковальня из рельсы готова к своему последующему использованию. Теперь автор может ковать у себя в гараже небольшие изделия из металла, да и просто править металл на холодную или гвозди выпрямлять, вообщем инструмент очень нужный для мастерового человека. Если Вам понравился материал, то приглашаем к нам в группу

В это статье я хочу рассказать о том, как изготовить небольшую наковальню из железнодорожной рельсы своими руками. Изготовить наковальню своими руками я решил потому, что купить наковальню — это что-то нереальное, тем более, обычно продают кузнечные наковальни за 12 тыс. руб. и более, мне же хотелось иметь небольшую карманную

Процесс изготовления наковальни

Выполняем разметку наковальни с рогом и хвостом непосредственно на подходящем по длине и поперечному сечению куске старого рельса. С помощью болгарки и отрезного диска вырезаем внешние контуры нашего инструмента, отбиваем лишние части увесистым молотком. Получаем в первом приближении рог, хвост и основание будущей наковальни. Продолжаем вырезать переходную часть между верхом и основанием нашего инструмента, одновременно точнее формируя рог и хвост.

Удаляем со всех доступных плоскостей заготовки ржавчину с помощью шлифовального круга. Придаем на гриндере передней переходной части форму полукруга для восприятия больших и постоянных динамических ударов. Заостряем рог на круглый конус вначале болгаркой, а затем на гриндере. На нем же шлифуем и основание наковальни. Размечаем полосу металла толщиной не менее 20 мм и желательно из легированной стали 45Л или 35Л под размер верха части наковальни из куска рельса. Вырезаем из размеченной заготовки будущее лицо наковальни посредством лобзиковой пилы и болгарки. С одного края в пластине сверлим круглое отверстие. Шлифуем все стороны вырезанной полосы на гриндере и соизмеряем ее размеры с посадочным местом. Заливаем в жестяную банку необходимое количество подсолнечного масла. Раскаляем докрасна ненужный кусок, отрезанный от пластины, в кузнечном горне и с его помощью нагреваем масло в емкости. Только после этого с помощью кузнечных клещей помещаем в кузнечный горн и докрасна разогреваем подготовленную для лица наковальни пластину. Как только она приобретет малиновый цвет быстро и полностью помещаем ее в емкость с маслом и держим ее там, пока масло не перестанет кипеть. Сравниваем твердость незакаленной и закаленной пластины с помощью обработки напильником. Незакаленная пластина легко поддается обработке, а по закаленной напильник скользит, не снимая ни грамма металла. Производи отпуск: помещаем пластину в печь и выдерживаем ее там при температуре 200 градусов Цельсия в течение 1-го часа. Вновь обрабатываем пластину со всех сторон на гриндере и привариваем ее к верху рельсовой заготовки, придерживая с двух сторон струбцинами, вначале точечно, а затем сплошным швом. Отбиваем молотком шлак со швов, зачищаем болгаркой, завариваем на лице все раковины и каверны, и окончательно доводим все плоскости на гриндере. Качество должно быть таким высоким, чтобы сварной шов между лицом и основанием наковальни совершенно не просматривался. Тщательно выбираем угол между торцом лица и рогом вначале отрезным, а затем шлифовальным кругом: он должен быть равен точно 90 градусам. Далее такой же обработке подвергаем все части наковальни. Снимаем со шпинделя болгарки шлифовальный круг и вместо него устанавливаем полировальный (фетровый или войлочный) и продолжаем круговую обработку наковальни до зеркального блеска, исключая переходный участок и основание. Ставим наковальню на лицо, размечаем на подошве основания центры четырех отверстий по углам, керним и выполняем их на сверлильном станке для крепления наковальни к стулу, в качестве которого лучше выбрать подходящую по сечению и высоте деревянную чурку из твердых пород дерева: дуба, ясеня, клена, березы и др.

Типовая конструкция

Для расширенной функциональности данный кузнечный инструмент должен состоять из следующих частей:

  1. Лица. Представляет собой плоскую поверхность в центре, где можно производить обработку ровных широких заготовок. Часто в левой или правой части лица выполняется глухое отверстие для выполнения полостей и отверстий, а также для фиксирования части заготовки, противоположный конец которой необходимо согнуть.
  2. Рога — конусообразного отростка, который примыкает к одному из торцов наковальни. Предназначен для пластической раскатки или свёртки в тело вращения полосового металла. В идеале наковальня снабжается двумя рогами, тогда второй (иногда называемый хвостом) выполняется в форме пирамиды, и используется для получения пространственных тел более сложных форм.
  3. Лап – четырёх опорных выступов в нижней части корпуса, которыми инструмент опирается на верстак. Если наковальня предполагается неподвижной, то в лапах изготавливаются сквозные отверстия для крепления.
  4. Обода – прямоугольной или квадратной зоны лица, которая располагается ближе к рогу, и служит для обжимки изделий из листового металла.

Устройство наковальни

В наиболее простом варианте исполнения наковальни обод и/или хвост, а также отверстия в лапах могут отсутствовать.

Способы крепления наковален

Из чего лучше сделать

Прежде всего, нужно определиться с местом установки наковальни. Если надёжный верстак отсутствует, то, как опорой, можно воспользоваться прочным широким пнём (дуб – идеальное решение: эта древесина прочна на сжатие, и идеально гасит колебания, которые возникают в процессе ковки). В таком случае диаметр пня, освобождённого от коры и поверхностных дефектов, будет определять размеры наковальни, в частности, её длину. Она не должна быть менее 200 мм.

При отсутствии пня, можно воспользоваться высоким (не ниже 100 мм) деревянным башмаком, который жёстко монтируют на торец бочки, наполненной песком. Бочку до половины необходимо зарыть в грунт.

В качестве заготовки для наковальни целесообразнее всего принять подходящий кусок списанного кранового рельса КР-120 или (что лучше) КР-140. В отличие от железнодорожного рельса такой вариант предоставляет следующие преимущества:

  • Для производства крановых рельсов используют более прочный металл по ГОСТ 4121. Это высокоуглеродистая сталь марки «сталь 63», которая характеризуется повышенным содержанием марганца и имеет нормативную прочность не менее 730 МПа, при твёрдости головки 212 НВ;
  • Шейка крановых рельсов – более широкая, что увеличит устойчивость наковальни во время производства кузнечных работ;
  • Профиль крановых рельсов предусматривает более плавный переход от шейки к головке, что предотвращает возникновение концентраторов напряжений в инструменте.

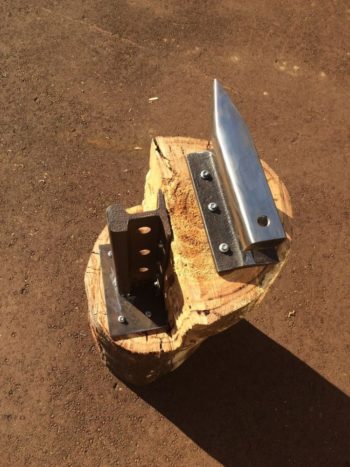

Закрепленная наковальня

Единственный недостаток крановых рельсов в том, что там не предусматриваются крепёжные отверстия, и их придётся выполнять самостоятельно.

Предназначение наковальни

Применяется данный вид рабочего инструмента во многих областях производства. Бывают наковальни кузнечные, слесарные, ювелирные, даже для медицинских целей. Техники в стоматологии используют их, но, естесственно, гораздо меньшего размера. В кузнице на ней выполняются все ручные операции: ковка и закалка деталей после горна, придание заготовке нужной формы.

Наковальня слесарная нужна мастерам для рихтовочных работ, для прогибания металлических поверхностей. В ювелирных мастерских используются небольшие стальные наковальни, на которых сгибают и ровняют кольца, серьги, браслеты, отбиваются отверстия при декорировании изделий и т.д. В стоматологии при изготовлении коронок мастера также ее используют. Вообще, в каждом хозяйстве и в частном доме необходимо иметь наковальню, хотя бы небольшого размера, чтобы элементарно можно было выровнять гвоздь или согнуть уголок.
