Графитовый тигель

Изготовление тигеля своими руками

Изготовление тигеля не трудоемкое занятие. Чтобы его изготовить своими руками на основе мартеля потребуется:

  • измельченный графит;
  • целый графит;
  • трубка графитовая;
  • мартель шамотный;
  • магнезит;
  • фетр.

https://youtube.com/watch?v=IQuBnPbZTKI

Технологическая последовательность:

  • Взять плотную бумагу. Из нее свернуть два цилиндра разного диаметра. Внешний цилиндр полый и большего диаметра, а внутренний закрытый с обоих сторон и меньше по размеру.
  • Мартель и остальные компоненты перемешать в отдельной емкости. Далее смешать с жидким стеклом до получения однородной массы, консистенция которой сопоставима с песочным тестом.
  • Часть полученной массы распределяется на ровной и гладкой поверхности. Затем на нее установить бумажные цилиндры один в другой для получения формы тигеля. Расстояние между бумажными цилиндрами – толщина стенок тигеля.
  • Оставшейся массой заполняется приготовленная форма.
  • После формирования удаляются бумажные элементы формы и заготовку необходимо немного просушить при комнатной температуре.
  • Затем тигель помещается в индукционную печь для того, чтобы из смеси выгнать оставшуюся влагу. Прогревать следует при невысоких температурах, чтобы форма не лопнула. Процесс занимает значительное время.
  • После сушки тигель обжигается при температуре не более 600 °С.
  • Качество тигеля проверяется простукиванием, как хрустальный бокал.

Графитовые тигли – что такое: тигель?

Тигель (Tiegel) — это сосуд, сделанный из тонкого огнестойкого жаропрочного материала, предназначенный для хранения, плавки, нагрева шихты под воздействием или в среде высоких температур. Графитовые тигли широко применяются в металлургии при расплавлении разных металлов или руды. Для удобства слива расплавленной шихты тиль обычно сделан в виде конуса. При производстве тиглей обычно используются следующие материалы: цирконий, графит, платина, кварц, базальт.

Графитовые тигли определяют производительность и надежность печей, ведь тигель находится под постоянными нагрузками. При этом КПД тигельной печи напрямую зависит от толщины стен тигля, чем она меньше, тем рациональнее используются энергоресурсы. Из всех элементов футеровки к нему выдвигаются самые строгие требования, он изготавливается из огнеупорных материалов с минимальными свойствами к расширению, сохраняющих изоляционные способности при воздействии температуры до 1700 °C и контакте с химическими реагентами расплавленных металлов. Компания «Росиндуктор» предлагает следующие услуги и работы:

  • подбор оптимальной марки тигля (форма, емкость, вид основного материала и глазурь) с учетом ожидаемой нагрузки и условий эксплуатации;
  • доставка на подставках из одинакового с тиглем материала;
  • установку тигля в печь, оказывают консультации при выборе рабочих режимов: загрузки, плавки, выгрузки и очистки от шлаков.

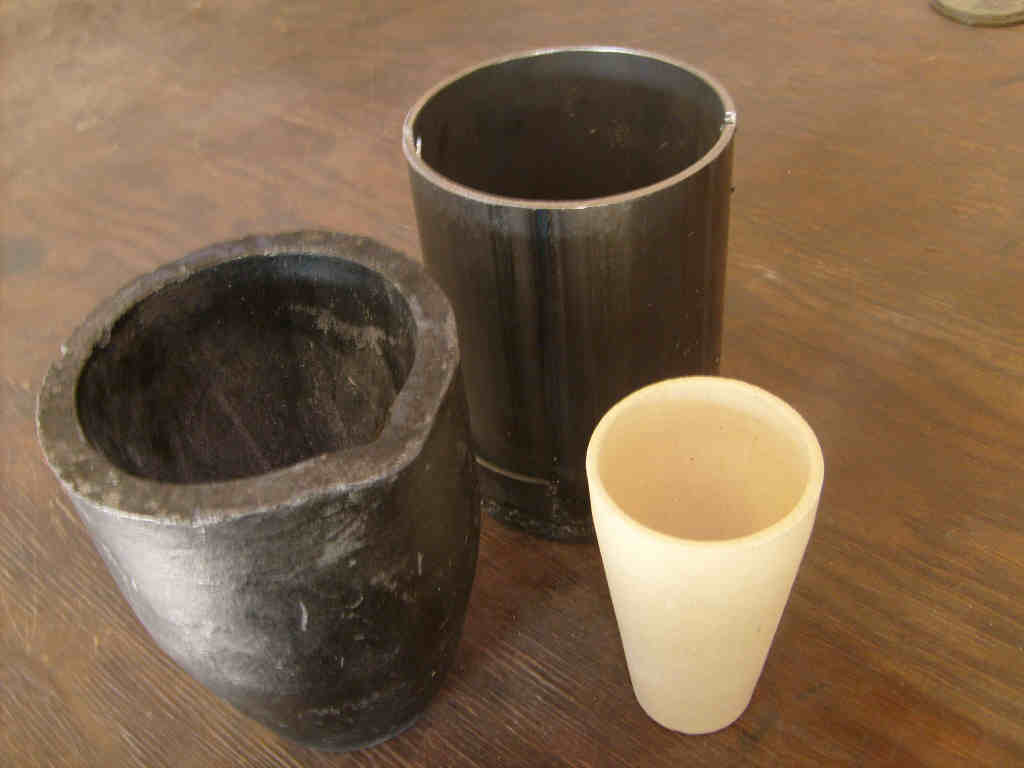

Тигель для плавки может быть чугунным, графитовым или керамическим. Чугунный тигель используется достаточно редко и имеет узкую специализацию. Тигли из графита чаще всего используются для литья золота. Для многих сплавов такие тигли не подходят, тем более что из-за повышенного угара графитовые тигли имеют достаточно короткий срок годности. Керамические тигли идеально подходят для изготовления сплавов, благодаря тому, что они не влияют на состав вещества.

Нужна более подробная информация на тигельные печи?

Москва: + 7 (499) 649-29-80

Санкт-Петербург: + 7 (812) 426-33-17

Челябинск: + 7 (351) 729-83-71

Казань: + 7 (843) 233-44-60

Красноярск: + 7 (3919) 89-80-99

Новосибирск: + 7 (843) 233-44-60

Екатеринбург: + 7 (343) 226-08-62

Ижевск: + 7 (3412) 91-86-99

Миниатюрная электрическая плавильная печь — тигель своими руками

Здравствуйте, уважаемые читатели и самоделкины! Некоторые мастера занимаются литьем из легкоплавких сплавов и металлов, наподобие олова или свинца. В данной статье, автор YouTube канала «TOKARKA» расскажет Вам, как он изготовил миниатюрную электрическую печь для таких целей.


Самоделка очень проста в изготовлении, и может быть изготовлена в домашних условиях. Все материалы для изготовления доступны каждому. Материалы. — Керамическая чашка — Консервная банка — Нихромовая проволока — Силикатный клей (натриевое жидкое стекло) — Сломанная телескопическая антенна — Алебастр.

Инструменты, использованные автором. — Плавильная печь CM310A 220V 300W — Дремель — Компьютерный блок питания — Инфракрасный цифровой термометр — Пассатижи, кусачки. Процесс изготовления. Такую печь можно изготовить из пары кружек из нержавеющей стали, но при такой конструкции возникают проблемы с изоляцией нагревателя.


В качестве рабочей емкости лучше подойдет керамическая или фарфоровая посуда. Так будет легче подобрать размер, и они обладают очень высокой термостойкостью — вплоть до 3000 градусов.


Для нагревательного элемента подойдет нихромовая проволока, ее достаточно просто раздобыть.


У автора нашелся сломанный тепловентилятор, он будет использовать кусочек нагревательной проволоки от него. Также в качестве донора подойдет нерабочий фен.


Питание для нагревателя мастер будет брать от компьютерного блока питания, с выхода 12 В, и током 9 А.


При подключении отрезка проволоки к источнику питания, она должна иметь темно-вишневый цвет, как на втором фото. Если она будет раскаляться сильнее, то очень быстро выйдет из строя. Просто нужно подобрать проволоку необходимой длины.


Мастер приступает к изготовлению рабочей емкости. Он удаляет ручку, и выравнивает дно.


Еще два паза делаются в донышке чашки.

Итак, проволока промазывается жирным слоем клея, а для быстрой фиксации можно слегка прогреть турбо-зажигалкой.


Теперь мастер приступает к изготовлению внешнего корпуса. Он решил использовать небольшую консервную банку. Примерив чашку, выпиливает в донышке отверстие.


Итак, просушка завершилась, можно подключать рабочее напряжение в 12 В, и плавить свинец. Процесс идет очень быстро, ведь мощность печки чуть более 100 Ватт. А это достаточно много для такой маленькой емкости.


На верхнюю часть печки он также нанес слой силикатного клея. При нагреве он вспенился, и улучшил соединение чашки с банкой.


Для улучшения внешнего вида мастер очистил банку от краски. Поверхность можно покрыть жаростойкой краской для мангалов. Также желательно сделать для печки не только крышку, но и рукоятку. При увеличении количества теплоизоляции можно добиться и намного более высоких температур.


Вот так выглядит готовая печка в сравнении с китайским заводским аналогом.


Эта печка способна нагреваться всего на 15 градусов выше авторской. Но ее себестоимость несколько раз больше.


Спасибо автору за простую идею электрической плавильной печи, которая пригодится в мастерской! Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

  • 7 единиц глины;
  • 3 единицы шамота;
  • 10 ложек жидкого стекла.

Глиняные тигели

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Разновидности индукционных печей

В группе производственного металлургического оборудования можно выделить несколько разновидностей печей:

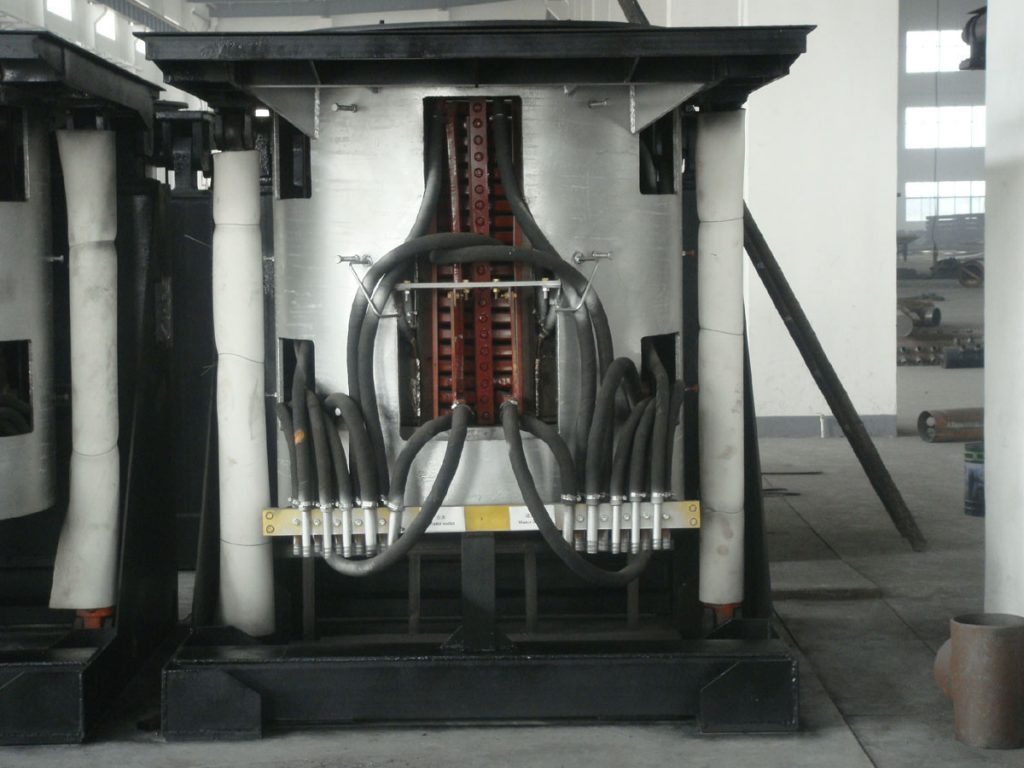

  1. Тигельные.

    Один из самых распространенных в металлургии видов.

    В конструкции таких агрегатов отсутствует сердечник. Подобные устройства могут применяться для плавки и обработки любых металлов. Хорошо зарекомендовали себя не только в металлургии, но и в других отраслях, например, в ювелирном деле.

    Важнейшими элементами тигельной печи индукционного типа являются:

    • индуктор;
    • генератор напряжения питания.

    Достоинства тигельных плавильных печей:

    • Выделение энергии непосредственно в загрузке, без промежуточных нагревательных элементов;
    • Интенсивная электродинамическая циркуляция расплава в тигле, обеспечивающая быстрое плавление мелкой шихты, отходов, выравнивание температуры по объёму ванны и отсутствие местных перегревов, гарантирующая получение многокомпонентных сплавов, однородных по химическому составу;
    • Принципиальная возможность создания в печи любой атмосферы (окислительной, восстановительной или нейтральной) при любом давлении;
    • Высокая производительность, достигаемая благодаря высоким значениям удельной мощности, особенно на средних частотах;
    • Возможность полного слива металла из тигля и относительно малая масса футеровки печи, что создаёт условия для снижения тепловой инерции печи благодаря уменьшению тепла, аккумулируемого футеровкой. Печи этого типа удобны для периодической работы с перерывами между плавками и обеспечивают возможность быстрого перехода с одной марки сплава на другую;
    • Простота и удобство обслуживания печи, управления и регулировки процесса плавки, широкие возможности для механизации и автоматизации процесса;

Канальные.

По конструкции напоминают трансформатор.

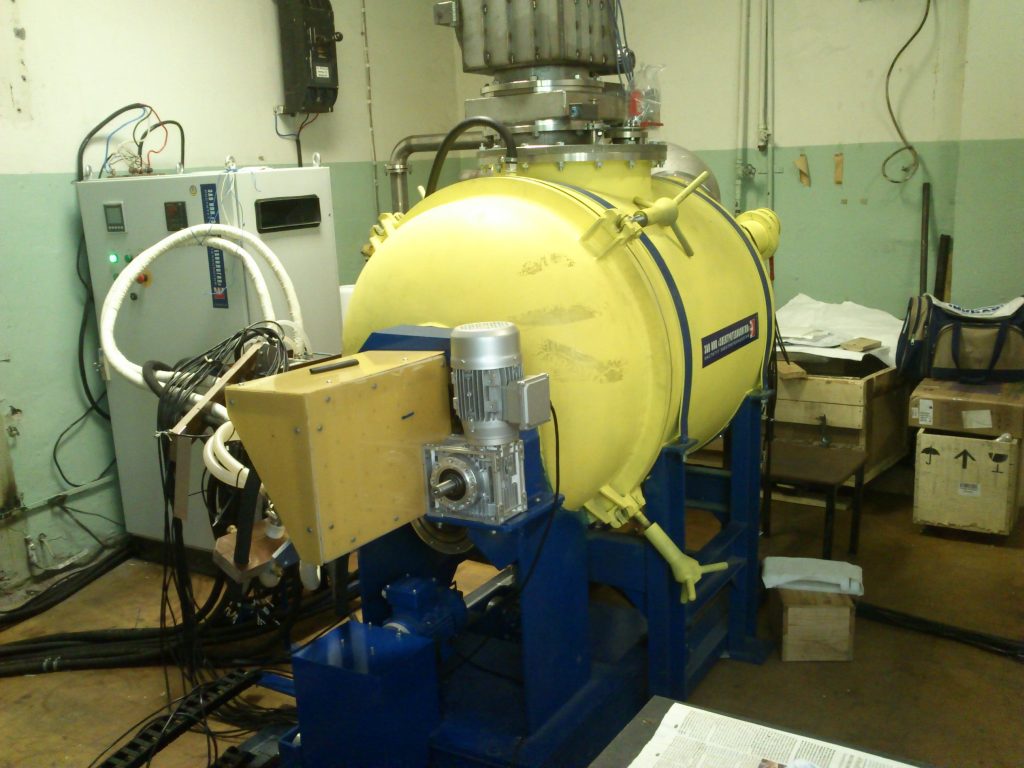

Вакуумные.

Используются в том случае, если необходимо обеспечить удаление из расплава примесей.

Конструкция индукционного нагревателя представляет собой многовитковую катушку цилиндрической формы, которая называется индуктором, через него пропускается электрическое напряжение переменного тока, вследствие чего возникают магнитные поля, возбуждающие вихревые токи.

Во внутреннее пространство индуктора помещается сосуд, или емкость, в которой находится металл или руда. Под воздействием магнитного поля и вихревых токов в металле повышается сопротивление, что по всем законам физики вызывает его нагрев и за счет этого происходит процесс плавки.

Мощность индукционных плавильных печей зависит от величины подаваемого напряжения и частоты электрического тока. Эта зависимость применяется в типах индукционных печей – нагревательные установки для термической обработки и плавильные печи.

Печи промышленного назначения делятся на несколько типов.

  • Конструкции средней частоты обычно используются в машиностроении и металлургии. С их помощью плавится сталь, а при использовании графитовых тиглей и цветные металлы.
  • Конструкции промышленной частоты применяются при выплавке чугуна.
  • Конструкции сопротивления предназначаются для плавки алюминия, алюминиевых сплавов, цинка.

Индукционная печь широко применяется на больших и малых предприятиях для плавки металлов (цветных и черных). В индукционных литейных печах металл или сплав нагревается до изменения своего агрегатного состояния.

При этом, канальные печи, несмотря на более высокий КПД используются гораздо реже — в основном, для получения чугуна высокого качества и сплавов, температура плавления которых является относительно низкой, а также для плавления цветных металлов.

Для стали такие печи не используются, так как температура ее плавления способствует сильному снижению стойкости футеровки (защитной отделки). Также нельзя плавить низкосортную породу, стружку и мелкую породу.

Тигельные печи применяются гораздо чаще из-за простоты эксплуатации и более широких возможностей управления процессом, включая возможность нерегулярного и прерывистого режима работы. Они хороши как для производства большого количества литья в несколько десятков тонн, так и для небольших порций, измеряющихся десятками грамм.

С помощью тигельных печей осуществляется плавка легированных сталей и прочих сплавов, для которых нужна особая чистота химического состава и однородность.

Способы нагрева

Если требуется переплавить за раз более 150-200 г металла, то к тиглю понадобится соорудить и тигельную печь, иначе добиться однородности расплава и высокого качества отливки будет очень трудно. Исключение – легкоплавкий и легко восстанавливающийся свинец: его за один раз в домашних условиях можно переплавить до 20-30 кг. Относительное исключение – цинк для горячей оцинковки, его расплава в тигле без печи может быть до 2-2,5 кг, но поверх него обязательно нужно сыпать буру, чтобы зеркало расплава было полностью покрыто ее кипящим слоем. Стальной крепеж бросают в расплав сквозь слой буры.

Оптимальный во всех отношениях способ нагрева тигля в печи – газом, поз. 1 на рис., но газовая тигельная печь достаточно сложное сооружение, хотя и вполне может быть изготовлена самостоятельно. Наиболее подходящий тигель для газовой печи – керамический графитированный, т.к. его материал обладает довольно высокой теплопроводностью. При особо высоких требованиях к чистоте металла лучше использовать керамический нейтральный тигель. При пониженных для легкоплавких металлов – чугунный, как лучше проводящий тепло и тем самым экономящий топливо. Графитовые тигли в газовую печь ставят, только если требуется сильное восстановление старого окисленного металла, а опасность науглероживания несущественна, напр., при переплавке извлеченного из земли серебра на аффинаж

Способы плавки металла в тигле

Для легкоплавких металлов часто наиболее экономичной оказывается электрическая тигельная печь, поз. 2; она может быть т. наз. омической (с нагревом нихромовой спиралью) или индукционной, с нагревом от генератора электромагнитных колебаний, см. ниже. В индукционной печи применимы только керамические нейтральные или, в ограниченных пределах, графитированные тигли.

Если тигель боле чем на 2-2,5 кг металла, то тигельную печь по правилам безопасности нужно делать опрокидывающейся (поз. 3), т.к. и 1 кг пролитого на пол расплава это уже большая беда. Металл в мелких ювелирных тиглях, наоборот, предпочтительно греть без печи, непосредственно пламенем горелки, поз. 4. В таком случае тигель все время плавки удерживают специальным пружинным захватом, поз. 5 и 6.

Примечание: серебро и его сплавы, а также свинец на грузила, в домашних условиях в количестве до 15-20 г можно плавить, используя вместо тигля… ложку из пищевой нержавейки, см. рис. справа. Для безопасности тогда надо сделать к губкам тисков прокладки с продольными пропилами под ручку ложки. Пламя – исключительно газовое; бензиновое может сжечь ложку.

Читать также: Гальваника серебром в домашних условиях

Электронагрев

Омические тигельные печи используются в основном для плавки свинца или олова. Для более тугоплавких металлов они оказываются неэкономичными, но свинца в домашней тигельной электропечи за раз можно переплавить до 20 кг; как самому сделать электрический тигель для плавки свинца см. напр. видео:

Видео: электрический тигель для плавки свинца

Плавка алюминия в тигле, оказывается выгоднее индукционная вследствие его высокой электропроводности, но с медью этот фокус уже не проходит – ее температура и скрытая теплота плавления много больше. При индукционном способе плавки металл греют вихревые токи Фуко, для чего тигель с ним помещают в ЭМП катушки из толстого медного провода, питаемой переменным током от генератора электромагнитных колебаний. Как сделать своими руками генератор для индуктивного нагрева небольших количеств металла, напр., на безделушки, описано в других материалах, или, к примеру, см. след. видео руководство.

Видео: индукционный нагрев своими руками

Индукторная тигельная печь для плавки алюминия

С увеличением количества переплавляемого металла не только растет необходимая мощность генератора, но и падает оптимальная его частота, это сказывается т. наз. поверхностный эффект (скин-эффект) в металле. Если 100-200 г алюминия можно переплавить в ЭМП от любого самодельного генератора для индуктивного нагрева, то установка на 1,5-2 кг дюраля или магниевого сплава представляет собой уже солидное сооружение, см. рис. справа. Если вы намерены работать с алюминием, то хорошенько подумайте – а стоит ли нечто подобное городить? Не проще ли выйдет мини газовая печь для плавки небольших количеств алюминиевых сплавов, см. напр. ролик

Как сделать смесь для керамического тигеля нейтрального типа?


Смотреть галерею

Для начала необходимо подготовить форму самодельного тигеля для плавки свинца. Делается это по следующему алгоритму:

Сухая глина смешивается с молотым шамотом, до получения однородной консистенции. Рекомендуется сделать 20 оборотов в мельнице для шамота.

  • Как только необходимое состояние будет достигнуто, можно выгрузить массу и начать перемешивать вручную, добавляя понемногу воду. Смесь в правильном состоянии будет лепиться в комок, не прилипать к коже и не просачиваться через пальцы.
  • Теперь необходимо добавить силикатный канцелярский клей.
  • Всю массу тщательно перемешать. Стоит отметить, что это самый тяжелый и трудоемкий этап. Обработку продолжать до тех пор, пока не будет получена однородная консистенция.
  • Следующим этапом создания тигеля для плавки свинца собственными руками будет устранение воздуха из готовой смеси. Необходимо проследить за тем, чтобы в ней не осталось ни одного пузырька. В противном случае тигель лопнет при сильном нагреве. Чтобы этого избежать, воздух нужно выбить.
  • Расстелить на твердом полу пленку (ни в коем случае не использовать газеты!).
  • Теперь начинается самое приятное. Чтобы устранить весь воздух из заготовки, необходимо с максимальной силой бросать ее на пленку. Делать так до того момента, пока из массы не перестанут выходить пузырьки. После этого бросить еще 10 раз (можно больше).
  • После того как была окончена процедура по удалению из смеси воздуха, можно помещать ее на хранение. Чтобы она пролежала как можно дольше, стоит использовать стеклянную посуду, имеющую герметично закрывающуюся крышку.

Внимание! Не стоит хранить заготовку в пластиковой таре, а также обернутой в несколько слоев пленки. Она высохнет за пару недель и будет непригодна к использованию!

Делаем тигельную печь

Самый несложный простой способ изготовления тигля – это просто сварить его из обрезка трубы наиболее подходящего диаметра. Выбирая сам обрезок вам необходимо учесть несколько важных факторов.

Первое, ширина стенок должна быть, как минимум, пол сантиметра. Второе, ваш обрезок должен быть изготовлен из металла, который плавится при большей температуре, чем те сплавы, которые вы планируете плавить. Для этого вам идеально подойдет чугун. После этого трубу необходимо зачистить, или же все лишние просто обжечь в печи. Теперь ваша самодельная тигельная печь, ни чем не уступит любой другой.

Что бы безопасно извлекать расплавленный металл из тигля, приделайте к нему небольшой носик. Для этого немножко сточите сверху болгаркой и пройдитесь напильником. Для изготовления используйте спиленный под углом кусочек металла.

Так же к вашей самодельной тигельной печи можно приделать ручку, используйте гайку, в нее вворачиваете ручку, которая поможет более безопасно погружать и вынимать тигель из печи. Вам будет достаточно всего пару оборотов ручки, и ваш тигель будет держаться мертвой хваткой, таким образом, вы исключите случайное опрокидывание или пролив расплавленного алюминия на себе или людей, которые в этот момент могут оказаться рядом. Все названные выше меры безопасности будут очень даже кстати во время плавки цветных металлов на дому. Как вы теперь видите, установка тигельной печи своими руками довольно простое задание. Надеюсь, вы теперь больше никогда не зададитесь вопросом: как сделать тигельную печь?

Литейная форма

Если требуется только отлить чистый алюминий для припоя, то литейная форма не нужна. Достаточно использовать стальной лист, на котором расплавленный металл остынет. Но если нужно отлить хотя бы простенькую деталь, то понадобится литейная форма.

Литейную форму можно сделать из скульптурного гипса, именно гипса, а не алебастра. Жидкий гипс заливается в смазанную маслом форму, ему дают немного застыть, периодически встряхивая, чтобы вышли пузырьки воздуха, вставляют в него модель и накрывают второй емкостью с гипсом. В удобном месте нужно в гипс вставить цилиндрический предмет, чтобы в итоге в форме появилось отверстие, так называемый канал, в который будет заливаться расплавленный алюминий. Когда гипс окончательно застынет, две части формы разъединяются, вынимается модель, и форма с готовым слепком соединяется опять.

Изготовить литейную форму можно и из смеси 75 % формовочного песка, 20 % глины и 5 % каменноугольного песка, которая засыпается в специальный ящик из досок и трамбуется. В утрамбованную землю отжимается модель, получившийся отпечаток присыпается тальком и графитом (угольной пылью), чтобы остывшую алюминиевую деталь можно было легко отделить от формы.

Читать также: Нож из рапидной пилы своими руками

Физические особенности плавки однородных металлов

Латунь — многокомпонентный сплав на основе меди и цинка. В его состав могут входить и некоторые другие компоненты — олово, свинец, железо, никель, марганец. Медь выступает в качестве основного вещества, тогда как дополнительные компоненты улучшают физические свойства материала (прочность, упругость, электропроводность, коррозийный потенциал). Плавление однокомпонентных и многокомпонентных сплавов имеет много отличий. Поэтому перед рассмотрением вопроса расплавки латуни нужно рассмотреть особенности плавления однородного металла на основе меди.

В физике плавкой называют процедуру, при которой твердый металл переходит в жидкое состояние. Чтобы расплавить медь, ее необходимо нагреть до температуры 1.085 градусов по шкале Цельсия. Обычно нагрев осуществляется с небольшой температурной надбавкой (~1150 градусов), поскольку на практике часто применяются медные сплавы с добавлением легирующих веществ, из-за которых повышается температура плавления.

Нагрев на химико-физическом уровне

  1. Атомы меди до нагрева находятся в твердом состоянии. На химическом уровне это значит, что они формируют прочную кристаллическую решетку, которая устойчива к деформации и сохраняет форму при ударе.
  2. При нагреве потенциальная энергия медных атомов увеличивается, что приводит к ухудшению прочности кристаллической структуры материала. Однако материал сохраняет свою твердость, поскольку кристаллическая решетка не разрушается (хотя она становится менее плотной).
  3. При достижении температуры 1.085 градусов атомы меди получают избыточное количество энергии, что происходит к распаду кристаллической решетки сплава. На физическом уровне сплав переходит из твердого состояния в жидкое.
  4. Теперь возможно несколько ситуаций. Рассмотрим первую ситуацию. Если материал продолжать нагревать, то он будет сохранять свое жидкое состояние. При температуре 2.567 градусов медь переходит в газообразное состояние (то есть жидкость начинает кипеть). В металлургии испарение меди выполняют очень редко, поскольку в этом нет практической пользы.
  5. Но возможна и другая ситуация. Если жидкую медь не нагревать после расплавления, то постепенно жидкость начнет остывать. Это приведет к тому, что материал вновь примет твердую форму. На химическом уровне произойдет повторное формирование кристаллической решетки.

Из этих теоретических выкладок можно сделать один простой вывод. Для однокомпонентных составов температура кристаллизации и температура плавления совпадают. На практике регулировать процедуру расплавки просто — нужно лишь уменьшать или увеличивать температура огня. Во время работы также необходимо следить за распределением огня по всей площади металлического объекта. В случае неравномерного распределения температуры отдельные компоненты будут находиться в жидком состоянии, а другие — в твердом.

Выбор материала

Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:

  1. Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
  2. Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
  3. Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
  4. Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).

Разновидности самодельных тигелей

В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.

Тигель для плавки металла – почему не стоит делать его своими руками?

Суббота, 18 Февраля 2017 г. 23:52 + в цитатник

Многие умельцы делают тигли для плавки металлов своими руками, отработали свои технологии, и качество таких изделий бывает довольно неплохое. Если для Вас изготовление тигля своими руками – дело новое, то этот обзор поможет определиться по какому пути дальше двигаться: делать тигель самому или купить его у непосредственного производителя без посредников.

Начнем с того, что материалом для изготовления тигля своими руками могут служить куски труб из нержавеющей стали, чугуна, глина, шамотная крошка, древесный уголь, графит и др. Казалось бы, дешевые материалы, себестоимость самодельного тигля тоже должна быть невелика. Однако на практике, при изготовлении качественного и дешевого тигля в домашних условиях умельцы сталкиваются с целым рядом проблем. В данном обзоре мы не будем останавливаться на графитовых тиглях и их проблемах выгорания при плавке металлов. Здесь мы подробнее остановимся на проблемах изготовления керамических тиглей своими руками. Опишу наиболее распространенные из них:

  1. Основная проблема – неоднородный состав глиняных масс. Разные месторождения глин характеризуются разным составом, при этом для получения качественных керамических изделий требуются глины определенного качественного и количественного состава.
  2. Глины, используемые для изготовления керамических тиглей, дают усадку, разные глины – разная усадка. Если Вы готовите тигли крупными партиями и закупаете глину одного типа в большом количестве, то это не проблема. Усадка глины заранее высчитывается, и готовое изделие получается заданной формы и разбег габаритных размеров крайне мал. Но если керамические тигли изготавливаются от случая к случаю, используются разные партии глины, то выдержать нужные размеры оказывается проблематично, повышается процент брака.
  3. Самодельные керамические тигли выдерживают небольшое количество плавок, при использовании тетрабората натрия (буры) самодельные керамические тигли довольно быстро покрываются микротрещинами и становятся непригодными для дальнейшей плавки металла.
  4. Самодельные тигли зачастую недостаточно просушены, из-за чего, при плавлении металла в теле тигля появляются дополнительные напряжения и тигель лопается.
  5. Самодельные керамические тигли получаются толстостенные и требуют большего времени на нагрев, увеличиваются энергозатраты при плавлении металла.

Оптимальным вариантом для плавки большинства металлов является керамический тигель, но не всякий керамический тигель подойдет для плавления металла. Рассмотрим этот вопрос подробнее. Начнем с того, что керамические тигли, которые наиболее часто встречаются на российском рынке, делятся на фарфоровые, корундовые и тигли из кварцевой керамики. Фарфоровые тигли не подходят для плавки многих металлов из-за своей относительно небольшой огнестойкости

Корундовые тигли огнестойки и прочны, но при плавлении металла есть одно очень важное ограничение: корундовый тигель нельзя резко нагревать и охлаждать, скорость охлаждения корундового тигля 2-3 ° С/минуту. Для плавления металла в режиме смены температур подойдет тигель из спеченной кварцевой керамики. Тигель из кварцевой керамики инертен по отношению к металлам, огнеупорен, химически стоек, выдерживает резкие перепады температур

Для неискушенного человека для изготовления качественного тигля из спеченной кварцевой керамики потребуются неоправданно большие затраты времени, материала и энергии на экспериментальную работу. Таким образом, для новичка гораздо выгоднее не делать тигель для плавки металлов своими руками, а купить его непосредственно у производителя тиглей. Цены на тигли из кварцевой керамики можно посмотреть здесь (прайс-лист)

Тигель из кварцевой керамики инертен по отношению к металлам, огнеупорен, химически стоек, выдерживает резкие перепады температур. Для неискушенного человека для изготовления качественного тигля из спеченной кварцевой керамики потребуются неоправданно большие затраты времени, материала и энергии на экспериментальную работу. Таким образом, для новичка гораздо выгоднее не делать тигель для плавки металлов своими руками, а купить его непосредственно у производителя тиглей. Цены на тигли из кварцевой керамики можно посмотреть здесь (прайс-лист).

Как сделать графитовый тигель

Ёмкость этой категории имеет множество достоинств:

  • низкая общая масса;
  • сопротивляемость горячим сплавам;
  • хорошие показатели теплопроводности;
  • с ростом температуры увеличивается прочность.

Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

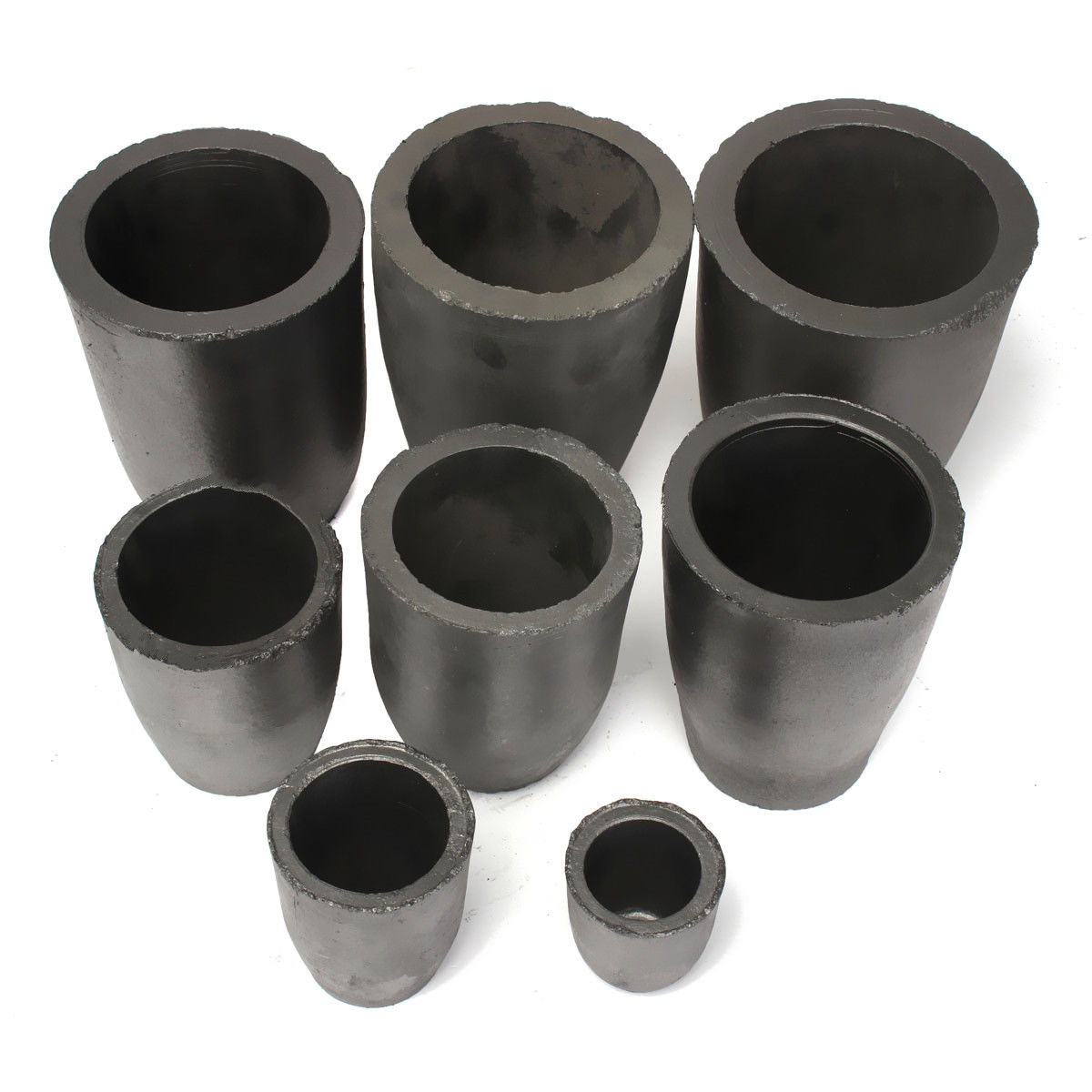

Графитовые тигели различных размеров

Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.

В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.
