Дисковый отрезной станок по металлу своими руками

Изготовление отрезного станка своими руками

Чтобы понять, как просто сделать из болгарки отрезной станок нужно иметь хотя бы начальный опыт работы с УШМ. Подобное оборудование изготовить самостоятельно достаточно просто, если точно знать все узлы будущего настольного оборудования.

Подготовительный этап

В начале всех работ следует найти точный эскиз станка, в котором, в пошаговом варианте будет изложена полностью вся сборка. Подобная предусмотрительность позволит заранее собрать весь необходимый материал для изготовления.

Вариант чертежей выбирается произвольно, не зависимо от мощности болгарки. Бесплатные размеры можно с легкостью найти в сети интернет.

Также требуется подготовить весь инструмент, который понадобится в процессе всей работы.

Чертежи для изготовления самодельного отрезного станка

Найти готовые не составит труда. Ниже представлен один из самых простых вариантов.


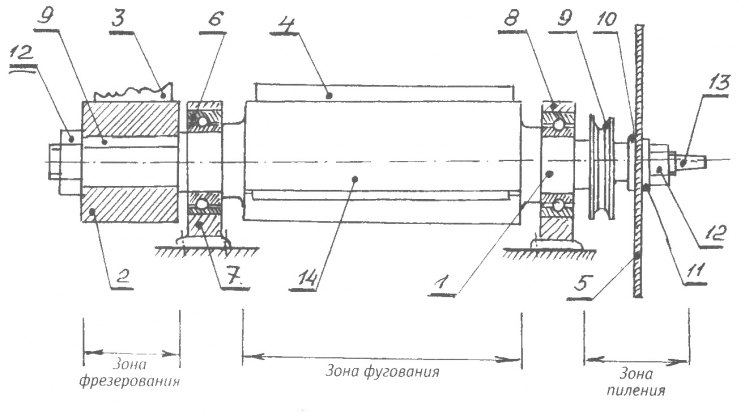

Чертеж самодельного оборудования

Пошаговая инструкция

На начальном этапе следует изготовить основание. Требуется разрезать уголок на четыре части под углом 45° с каждой стороны. Размеры деталей могут выбираются произвольными так как встречаются разные габариты болгарок. Они свариваются между собой образуя прямоугольник. В середине основания навариваются шины, которые снизу дополнительно укрепляются уголком. Таким образом должна получится площадка правильных размеров.

На следующем этапе необходимо выполнить маятник. Первым делом изготовляется его основа. Из проф трубы требуется сварить две детали под углом 90°. Они устанавливаются на основание, с расстоянием друг от друга равным 40 мм. Края деталей должны запиливаться на 45°. Это необходимо для того, чтобы детали имели полное прилегание к основе.

Далее необходимо подготовить механизм для качания. Он выполняется из шпильки и трубки. Вместо металлической трубы можно взять гайки с внутренней резьбой как у шпильки.

Две части трубок привариваются на вершины уголков, которые будут служить качающим узлом.

Для маятника берется профильная труба сечением 40×40 мм. Толщина стенки должна быть не менее 3 мм. По середине трубы сверлится отверстие, диаметр которого должен строго соответствовать диаметру шпильки.

На один край маятника устанавливается одна или несколько пружин: на краю сверлятся отверстия для зацепа.

Для крепления УШМ на стрелу маятника требуется просверлить отверстия в его основании. Необходимо приложить болгарку и отметить место для отверстия в стреле. Так как крепление на один болт является не надежным, необходимо закрепить сам режущий инструмент на дополнительные два болта. Для этого, с помощью сварки, делаются специальные крепления, которые устанавливаются на край стрелы маятника.

Перед испытанием станка, необходимо провести тонкую настройку. Устанавливают режущий элемент и делают первую протяжку по станине. В этом месте требуется установить упор или же специальные тиски для сверлильного станка. Начальный рез будет нулевой точкой отсчета.

Когда диск установлен на УШМ его прикладывают к станине и с помощью уголка проверяют ровность угла отреза. Если угол не отрегулирован, то это требуется сделать в обязательном порядке.

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

  1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
  2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

  • устанавливаем первый диск и фиксируем гайкой;
  • устанавливаем второй диск и фиксируем гайкой;
  • замеряем получившееся расстояние между дисками;
  • устанавливаем защиту на болгарку;
  • проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.


Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок. Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Дисковые отрезные аппараты

На практике мастера изготавливают станки трех разновидностей: ленточные, маятниковые, дисковые. Первый тип сложнее всего изготовить в рамках домашней мастерской. Оптимальным вариантом считается станок для резки металла дискового типа.

Ленточнопильный станок

В состав таких агрегатов входят:

  • отрезной диск;
  • маятник;
  • рабочий стол;
  • электрический двигатель;
  • механизм привода.

Для стандартной мастерской достаточная мощность используемого двигателя — 1,5 кВт. Мощность электродвигателя зависит от типа используемого металла. Если при работе используется металл с тонкими стенками, то мощности 1,5 кВт для такого двигателя будет достаточно. Для проведения частых работ по резке труб из профиля понадобится агрегат мощностью 3 кВт.

Важным показателем двигателя является количество оборотов, которые он совершает в процессе нарезания металлической детали. Рекомендуемое число оборотов составляет не меньше 3000 в минуту. При низких оборотах электродвигателя отрезной диск не в состоянии работать оптимально.

Особое внимание необходимо уделять диаметру используемого круга. Мастера советуют выбирать круги диаметром 300-350 мм при мощности электродвигателя 2 кВт

При указанных параметрах рекомендуемое количество оборотов двигателя составляет 3000-4400 оборотов в минуту. При увеличении показателя круг разрушается, а при низких оборотах он быстро перегревается и стирается.

Конструктивные особенности отрезного станка

Чтобы станок прослужил долгие годы, его необходимо изготавливать из надежных материалов. Металлические элементы конструкции лучше делать из стальных сплавов, отличающихся особой твердостью. Работа готового оборудования в таком случае будет ровной и стабильной.

Платформу лучше выполнить из тяжелого, жесткого материала – многое здесь определяет последующее положение станка (будет ли он мобильным, либо стационарным).

Для обеспечения надежного крепления обрабатываемой заготовки можно смонтировать более сложную конструкцию, включив в нее в качестве элемента тиски.

Диск может иметь абразивную поверхность, если предполагается обработка краев металла от образовавшихся в ходе распила заусенцев. Таким диском удобно обрабатывать фаски.

Когда дело касается стационарных устройств, передачу лучше использовать зубчатую. Она гарантирует надежность соединения и хорошую производительность. Ременный вариант больше подойдет для мобильных устройств.

Конструктивные особенности отрезного станка

Чтобы станок прослужил долгие годы, его необходимо изготавливать из надежных материалов. Металлические элементы конструкции лучше делать из стальных сплавов, отличающихся особой твердостью. Работа готового оборудования в таком случае будет ровной и стабильной.

Платформу лучше выполнить из тяжелого, жесткого материала – многое здесь определяет последующее положение станка (будет ли он мобильным, либо стационарным).

Для обеспечения надежного крепления обрабатываемой заготовки можно смонтировать более сложную конструкцию, включив в нее в качестве элемента тиски.

Диск может иметь абразивную поверхность, если предполагается обработка краев металла от образовавшихся в ходе распила заусенцев. Таким диском удобно обрабатывать фаски.

Когда дело касается стационарных устройств, передачу лучше использовать зубчатую. Она гарантирует надежность соединения и хорошую производительность. Ременный вариант больше подойдет для мобильных устройств.

Маятниковая пила своими руками

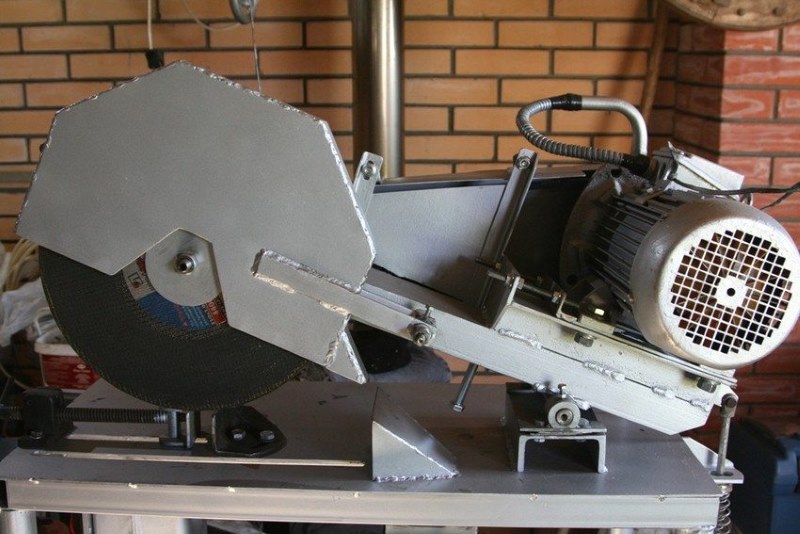

Самодельная маятниковая пила, сделанная умельцем своими руками: фото, подробное описание, а также видео, где показана пила в работе.

Отдельно хочется сказать по поводу двигателя. Просматривал примеры станков, большинство рекомендуют ставить двигатели на 3 кВт, в идеале подключение к 3-х фазной сети или через ёмкость к однофазной.

У меня в наличии был двигатель на 1,2 кВт 1450об/мин, решил его использовать для изготовления станка, скорость на круге увеличить шкивами, чтобы не потерять мощность и без того малую я использовал частотник.

Размер круга 230-й, с возможностью установки и 300-го.

Процесс изготовления маятниковой пилы показан на фото.

На маятниковый узел использовал вал ротора от сгоревшего двигателя. Опоры под подшипники сделал из водопроводной трубы.

Вал и опору делал токарь. Рама для двигателя и вала сварена из профильной трубы 40 х 40 мм.

Стол сделан из уголка 45 х 45 мм и профильной трубы 40 х 40 мм.

На двух ножках стола колёса 75 мм, на противоположных — регулируемые опоры.

Столешница покрыта стальным листом 2 мм, защитный кожух из листа 1,5 мм

Остановлюсь немного на частотном преобразователе, цена на них начинается от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался. Сделал самодельный частотник, описывать его не буду, в интернете есть схемы и подробное описание. Просто покажу пару фото как выглядит изготовленный мной.

Частотный преобразователь в корпусе, будет закреплён под столом пилы.

Крепление крышки защитного кожуха на удлинённых гайках, которые используются в паре со строительными шпильками.

Самодельной маятниковой пилой я полностью доволен, немного не нравится как летят искры при работе, нужно мудрить что-то с искроприёмником, как сделано в заводских торцовках. Станок свободно пилит трубу D50 с толщиной стенки 3 мм, при этом двигатель справляется без напряга, мощности вполне хватает. Габаритные размеры станка:

  • Длина — 700 мм.
  • Ширина — 400 мм.
  • Высота — 700 мм.

Видео автора: работа самодельной маятниковой пилы.

Автор самоделки: Виталий Толкач. г. Минск.

Популярные самоделки на нашем сайте

  • Маятниковая пила своими руками
  • Циркулярная пила своими руками
  • Ленточная пила своими руками
  • Пила из болгарки своими руками
  • Циркулярная пила из дрели своими руками
  • Торцовочная пила своими руками | sam-stroitel.com
  • Механическая пила по металлу своими руками
  • Торцовочная пила из болгарки своими руками
  • Цепная торцовочная пила своими руками
  • Самодельная стационарная циркулярная пила своими руками
  • Ленточная пила своими руками: подробные размеры,…
  • Самодельная циркулярная пила

А о чем, собственно, речь?

Только традиционных конструкций агрегатов для точной порезки листовых, рулонных и длинномерных материалов известны десятки, это не считая лазерных и пр. из века высоких технологий. Мы далее будем рассматривать станки с качающимся рабочим модулем и круглым вращающимся режущим органом – абразивным или пильным диском. Такие отрезные станки называются маятниковыми. Они наиболее универсальны (в т.ч. пригодны для протяжки – ведения продольного реза ограниченной длины) и выполнимы самостоятельно в сарайно-гаражной мастерской. Когда говорят «отрезной станок», то в подавляющем большинстве случаев подразумевается именно маятниковый (pendulum cut grinder по англ.).

Мотор или УШМ?

Имеется в виду привод станка – отдельный или совмещенный в моноблоке с рабочим (режущим) органом и силовой передачей на него. Отдельный мотор имеет то преимущество, что качающуюся часть агрегата – качалку (маятник, коромысло) можно сделать должным образом уравновешенной, что намного упрощает работу на станке и повышает его производительность; последняя сравнительно слабо зависит от сопротивления материала резанию

Кроме того, весь станок можно сделать пригодным для интенсивной круглосменной работы, что может быть важно для извлекающих доход при помощи рук, растущих откуда надо, и головы, работающей как надо. УШМ (болгарка), как известно, может работать непрерывно в течение 20-60 мин

(смотря по модели), а затем – вынужденный техпростой для остывания инструмента. Но для эпизодического использования УШМ имеет ряд преимуществ:

  • Достаточно выносливый и точный отрезной станок из болгарки может быть изготовлен без точеных деталей и с минимумом сварочных работ или вовсе без них, см. далее.
  • Базовый инструмент остается пригодным для ручной работы вне станка.
  • Электропитание – однофазное 220 В из бытовой розетки.
  • Не требуются пусковые устройства и защитное заземление, т.к. в широкую продажу поступают только УШМ с двойной изоляцией.
  • Внешняя характеристика коллекторного электродвигателя УШМ мягче, чем асинхронного электромотора с короткозамкнутым ротором, что экономит мощность мотора и расход электричества. В большинстве случаев (кроме порезки толстых прочных и/или вязких материалов) можно считать, что болгарка на 800 Вт электрических эквивалентна асинхронному мотору с 1,2 кВт на валу (см. далее), а УШМ на 1300 Вт – отдельному мотору на 2,2 кВт.
  • Отрезные станки из УШМ более легки, компактны и транспортабельны, чем с отдельным приводом.
  • Недорогие болгарки не снабжаются регуляторами частоты вращения, но к ним подходит обычный регулятор оборотов для дрели (не более $20; обычно $5 – $6). «Частотник» для асинхронного мотора до 2,5 кВт стоит от $50.

В целом, если вы занимаетесь сборкой металлоконструкций на месте и располагаете автотранспортом, или торгуете металлопрокатом (либо древесным длинномером) с порезкой в размер от заказчика, то вам нужно делать станок с отдельным приводом. Если же торцовка и порезка точно под углом для вас не каждодневная необходимость, то лучшей будет отрезная станина для болгарки.

О регулировании оборотов

А зачем регулировать обороты диска? Чтобы на превысить указанную на нем же максимальную линейную скорость края и/или частоту вращения. Иначе диск, может быть, и не разорвет, но его производительность сильно упадет, износ усилится, а качество реза ухудшится. Номинальные скорости вращения асинхронных моторов 2800-2850 мин–1 позволяют использовать обычные диски диаметром до 350-400 и более мм, что дает глубину реза как минимум до 150 мм. Шпиндель болгарки крутится гораздо быстрее (от 6000 мин–1), и ставить на него обычный диск диаметром более 160 мм опасно. Глубина реза выходит до 50-60 мм, а скоростной диск стоит дорого и быстро стирается. Установка регулятора оборотов решает проблему. Производительность и качество реза не страдают, т.к. определяются линейной скоростью вращения по режущей кромке.

О названии

УШМ звучит «технически», но по сути дела неточно, т.к. болгаркой много больше режут, чем шлифуют. «Угловая дрель» еще неудачнее, т.к. to drill – сверлить, буровить, для чего УШМ вообще непригодна. Угловая шлифовальная машина это калька с англ. «angle grinder machine». Но английское to grind по смыслу гораздо шире всех видов абразивной обработки. Напр., мясорубка это meat grinder. У «to grind» точного русского аналога нет; по смыслу это что-то вроде «кромсать в клочки по закоулочкам». В общем, просторечное «болгарка» терминологически некорректно, но достаточно кратко, и понятно, что это такое.

Самодельный верстак из металлических б/у труб

RatexПользователь FORUMHOUSE

Мне нужен универсальный стол для работы в мастерской. Решил сделать его из разного хлама. Взял рамы от старых теплиц. В их основе — трубы сечением 3х6 см. Толщина стенки 3 мм. На столешницу пошли доски сечением 15х5 см. Доски прикручу болтами к металлическим уголкам. Для работы со струбцинами, столешницу сделаю с выпуском по 5 см со всех сторон. Накидав план, я приступил к работе.

Основа верстака — металлолом.

Пользователь разрезал б/у рамы. Сварил из труб каркас. Затем покрасил его.

Размер стола: 2900х800х830 мм.

Снизу к ножкам Ratex приварил гайки М16. В них вкрутил болты.

Так верстак регулируется по высоте, а столешница подстраивается под свой рост.

Столешницу пользователь собрал из шести досок длиной по 3 м.

Ширина столешницы 900 мм.

Подстолье собрал из старых листов ДСП.

Плиты соединены друг с другом металлическими пластинами 30х30 мм. Места крепления – по центру снизу и по одной на стыках.

RatexУчастник FORUMHOUSE

Прикинул, как смотрится стол. Высота верстака — 840 мм. Для меня в самый раз.

Высота рабочей поверхности верстака вышла на 5 см ниже, чем плоскость сверлильного станка. Так и задумано. Подложив брусок под заготовку, можно сверлить что-то длинное, с опорой детали на верстак.

Доски к станине Ratex прикрутил болтами с круглой шляпкой под внутренний шестигранник.

На финише работ пользователь покрасил столешницу. По его словам, оптимальный вариант — закрыть доски металлическим листом. Но такого листа в закромах не завалялось, а покупать — дорого.

Ratex

Чтобы не повредить дерево, положу на стол небольшой металлический лист. Хоть что-то. Потом закреплю на верстаке тиски. Прикручу блок с розетками для подключения электрических инструментов. Поставлю наждак. Снизу положу болгарки, сварочный аппарат, дрели, перфоратор, крепёж и детали. Согласитесь, что лучше такой верстак, чем работать на бетонном полу, как я делал раньше.

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Достоинства и недостатки

При полной комплектации маятниковая пила абсолютно безопасна и комфортна в использовании. Пылесборник собирает элементы абразива и частицы металла. Зажим для закрепления заготовки держит отпиливаемую деталь и не допускает перекоса полотна.

Достоинства маятниковых отрезных станков:

  • Многофункциональность, достаточно просто заменять полотно пилы.
  • Качественный, точный срез заготовки, за счёт точности работы маятниковой установки, особенно это касается профессионального инструмента компании Макита.
  • Высокая скорость резки, маятниковая отрезная пила по металлу работает достаточно быстро.
  • Доступность и лёгкость монтажа. Купить такую пилу достаточно просто, она предлагается практически во всех магазинах инструментов. При особой необходимости можно собрать маятниковую пилу своими руками.
  • Лёгкость обслуживания и смены элементов устройства и режущих дисков. Особенно просто заменять полотно пилы.

Недостатки: единственным недостатком этого рода станков является их высокая стоимость в профессиональном исполнении. Так, маятниковая пила Makita стоит от 10 тыс. рублей. Но в то же время инструмент компании Макита наиболее ценится нашими промышленниками. Макита выпускает электроинструмент и комплектующие, то же самое полотно пил, высокого качества и разной цены, от бытовых моделей, до высокопрофессионального оборудования.

Особенности монтажных пил

Этот инструмент является компактной переносной отрезной машинкой по металлу. В отличие от ранее рассмотренного оборудования, отрезной диск работает лишь под прямым углом, однако поменять можно положение обрабатываемой детали. С этой целью конструкция монтажной пилы предусматривает зажим в виде тисков, на котором есть устройство для выставления угла.


Классическая пила — справа; Пила с холодным резом — слева

Основные элементы инструментов — платформа (основание), рабочий стол для заготовки и отрезной диск (абразивный — в случае с металлом). Классифицируется отрезная машина по типу привода. Он бывает:

  • ременным;
  • прямым.

Первый вариант предпочтительнее по соображениям долговечности и безопасности. Чтобы не перегружать двигатель при долгих работах, ремень начинает проворачиваться, поэтому нагрузка ослабевает. Машины с ременным приводом стоят дороже аналогов с ремнем, однако служат на порядок дольше. Например, отрезная дисковая пила Makita 2414 NB с прямым приводом стоит от 11 тысяч рублей, тогда как Кратон COS-2200/400 с ременным обойдется потребителю почти в 25 тысяч. Множество параметров обоих изделий похожи — мощность 2000 и 2200 Вт, диаметр диска 355 и 400 мм, высота пропила 137 и 140 мм соответственно, однако именно тип привода выступает решающим фактором при формировании цены. Условное деление монтажных пил на бытовые и профессиональные происходит по двум критериям — мощности оборудования и типу привода. Так, инструмент с прямой передачей считается любительским, с ременной — профессиональным.

Классическая монтажная дисковая пила по металлу в действии отличается от маятниковой. Далее приведены некоторые особенности оборудования, к которым пользователь должен быть готов перед работой.

  1. При резке заготовки под углом возможно ее смещение. В результате диск способен повредить станину изделия. Во избежание этого рекомендуется использовать дополнительную струбцину для фиксации заготовки в тисках.
  2. Пуск оборудования сопровождается сильным толчком — к этому нужно быть готовым.
  3. Машина отрезная монтажная — весьма шумный агрегат, поэтому при резке металла (особенно длительной) стоит использовать беруши или наушники.
  4. По окончанию работ на заготовке в месте реза появляется тонкий заусенец, который легко срезается обычной болгаркой. Рекомендуется иметь ее наготове.
