Настольный сверлильный станок

Лучшие виды премиальных сверлильных станков

Это уже профессиональное оборудование, предназначенное для решения относительно сложных задач, включая серийное производство. Для этого она должна быть достаточно надежной и эффективной.

PROMA BY-3216PC/400

Интересный пример из Чехии, работающий от трехфазной сети и поэтому предназначенный в основном для фабрик, заводов и других малых предприятий. При отсутствии перегрузок он прослужит много лет.

Особенности:

  • скорость вращения – 125-1975 об/мин;
  • максимальный диаметр сверла – 32 мм;
  • ход шпиндельного пальца – 150 мм;
  • размеры – 1060x640x1510 мм
  • вес – 260 кг;
  • мощность двигателя – 1500 Вт;

Преимущества:

  • усиленное основание 310×380 обеспечивает дополнительный рабочий стол;
  • сито защищает оператора от попадания стружки;
  • имеет освещение и охлаждение;
  • до 8 скоростей.
  • С автоматической подачей;

недостатки:

  • Не подходит для бытового использования;
  • Требуется напряжение 380 вольт.

Euroboor ECO 100/4 D

Возможно, лучший вертикальный бур для металла, или, по крайней мере, один из них точно. Компактный и очень легкий для своего класса, но мощный, со спиральными ножами диаметром до 32 мм и кольцевыми ножами, он эффективно решает широкий спектр задач толщиной до 10 см. Также возможна обработка негабаритных деталей.

Рабочие параметры:

  • скорость вращения – 42-620 об/мин; мощность двигателя – 1900 Вт;
  • мощность двигателя – 1900 Вт
  • вес – 28 кг
  • размеры – 365х190х510 мм.

Преимущества:

  • База вращается – в продольном направлении на 20 0 и в угловом направлении на 30 0;
  • 4 скорости;
  • мощный магнит с магнитной силой 3 тонны для идеальной фиксации;
  • также могут быть установлены на крупногабаритных объектах.

Недостатки:

Слишком дорого для домашнего использования.

JET IDP-15BV 230V

Настольная дрель американского производства для профессионального использования, идеально подходит для быстрого вырезания отверстий в чугуне и стали. Он может питаться от сети, что расширяет спектр его применения. Производитель предоставляет 2-летнюю гарантию на все свои модели.

Особенности:

  • Скорость вращения – 450-2000 об/мин;
  • Максимальный диаметр сверла – 20 мм;
  • Шаг шпинделя – 85 мм;
  • размеры – 1780x425x214 мм.
  • вес – 50 кг;
  • мощность двигателя – 750-1100 Вт;

Преимущества:

  • прозрачный пластиковый экран защищает от искр, пыли, стружки;
  • прочная 73-миллиметровая опорная труба эффективно поглощает вибрации;
  • Регулировка осуществляется максимально плавно благодаря плате управления;
  • Стол может вращаться вокруг колонны как против, так и по часовой стрелке.

Недостатки:

Сравнительно высокий износ.

MESSER MDM-32

Мощная, самонастраивающаяся, легкая в освоении и простая в эксплуатации, эта машина из Южной Кореи является примером современной производительности.

Параметры:

  • Скорость – 100-830 об/мин;
  • Мощность двигателя – 1550 Вт;
  • Вес – 15 кг;
  • Размеры – 300x280x480 мм.

Плюсы:

  • кнопки и ручки в пределах досягаемости оператора;
  • относительно глубокое проникновение инструмента – до 55 мм;
  • имеется резервуар для охлаждающей жидкости.

Конс:

Только 1 скорость.

Dewalt Dwe1622k

Настоящий лидер среди наших лучших настольных дрелей для дома, гаража, производства. Поскольку его можно использовать где угодно, он достаточно компактен и без проблем может питаться от сети 220-230 вольт. Оснащенный магнитом, он надежно удерживает заготовку. Не нагревая заготовку, он обеспечивает быструю обработку.

Особенности:

  • скорость вращения – 350-450 об/мин; мощность двигателя – 1200 Вт;
  • мощность двигателя – 1200 Вт;
  • максимальный диаметр сверла – 50 мм;
  • вес – 14,55 кг.

Преимущества:

  • имеется автоматическая подача охлаждающей жидкости;
  • Светодиодное освещение позволяет работать даже в темноте;
  • он защищен от перенапряжения;
  • после аварийного отключения, он не перезапускается при восстановлении питания.

Недостатки:

Одна из самых дорогих моделей.

Лучшие настольные сверлильные станки

Не всегда задачу по сверлению отверстий можно решить с помощью дрели. Требуется одновременно держать инструмент и заготовку, что сказывается на точности выполнения работы. Устранить такой недостаток поможет настольный сверлильный станок. С его помощью можно сделать сквозное или глухое отверстие, увеличить его размер, нарезать резьбу, провести другие операции. Расскажем: какие модели подобного оборудования потребители считают лучшими, назовём их плюсы и минусы.

Калибр СС-16/550 00000045685

Это универсальный станок отечественного производителя, который можно использовать для рассверливания и нарезания резьбы, зенкерования и выполнения развёртки, а также вырезания дисков. Для проведения этих операций вполне хватает мощности Калибра СС-16/550 – 550 Вт. Его можно использовать для обработки дерева, металла, полимерных материалов.

Плюсы станка:

  1. Возможность установки дополнительного оборудования за счёт делительной головки.
  2. Регулировка стола по горизонтали и вертикали.
  3. Максимальный диаметр сверла 16 мм.
  4. Повышенный уровень безопасности: наличие прозрачного защитного экрана, кожухов, закрывающих травмоопасные механизмы.
  5. Издаёт мало шума при сверлении.
  6. Точность обработки.
  7. Сравнительно небольшой вес позволяет с удобством транспортировать станок в автомобиле.

Минусы станка:

  1. Греется двигатель на холостых оборотах.
  2. Отсутствие смазки.
  3. Небольшой люфт шпинделя в шкиве.
  4. Плохое качество крепёжных элементов.

Jet JDP-8L-M 10000355M

В этой модели много сделано для безопасности работы оператора. Механизм сверления закрыт прозрачным экраном, ременной привод – металлическим кожухом. О качестве выполнения работы заботится рифлёная рукоятка станка, которая не выскальзывает из руки, обрабатываемую деталь надёжно зажимают тиски. Размер рабочего стола: 160х160 мм разрешает сверлить детали солидных размеров.

Плюсы станка:

  1. Компактные размеры (в упаковке): 500х360х250 мм.
  2. Небольшой вес: 19 кг.
  3. Энергосберегающая мощность: 350 Вт.
  4. 5 рабочих скоростей.
  5. Широкий диапазон частоты вращения шпинделя: 580-2650 об/мин.
  6. Приемлемая цена.

Минусы станка:

  1. Попадаются изделия с некачественной сборкой: разбитые подшипники, люфты, крепёжные детали из «сырого» металла.
  2. Нешлифованная станина.
  3. Небольшой максимальный диаметр сверления – 13 мм.
  4. Нет подсветки рабочей зоны.
  5. Недостаточная мощность мотора.
  6. Небольшая толщина рабочего стола, прогибается под нагрузкой.

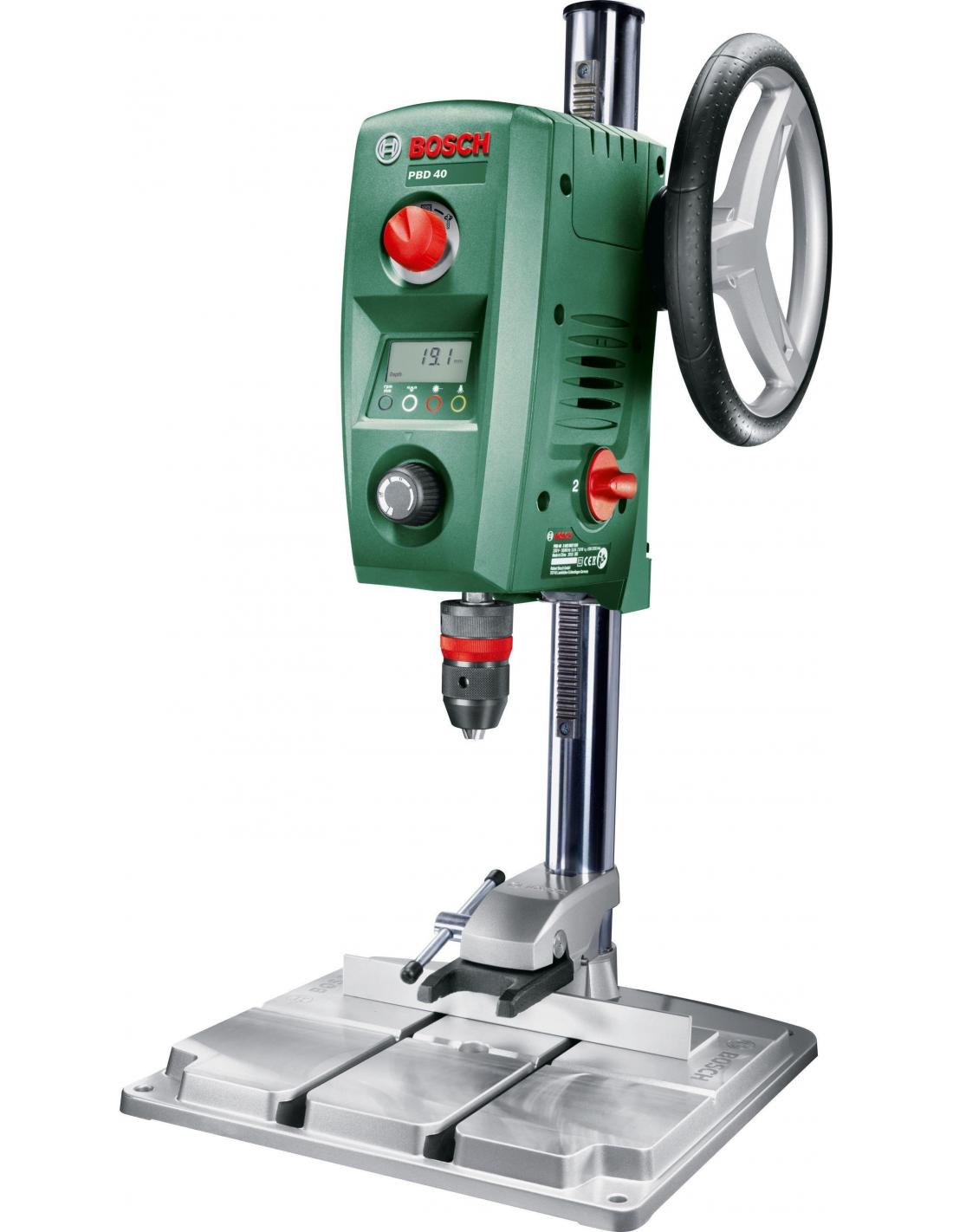

Bosch PBD 40 0603B07000

Возможность переключения частоты оборотов позволяет оператору производить работы в диапазоне 200-850 и 600-2500 об/мин. Несмотря на солидные характеристики, устройство обладает небольшими габаритами: 750х378х273 мм (в упакованном виде). Сам станок весит всего 11,2 кг, что позволяет с удобством переносить его в удобное для работы место. Максимальный диаметр используемого сверла – 13 мм.

Плюсы станка:

  1. Быстрозажимной тип патрона для сверления.
  2. Достаточные для работы размеры основания: 330×350 мм.
  3. На цифровом встроенном мониторе отображается информация о скорости вращения шпинделя.
  4. Возможность сверления отверстий в металле – до 13 мм, дереве – до 40 мм.
  5. Наличие подсветки.
  6. Достаточная глубина сверления.
  7. Оригинальный дизайн.
  8. Отличная эргономика.
  9. Наличие лазера улучшает точность выполнения работ.

Минусы станка:

  1. Замечания высказываются по поводу некритичных люфтов патрона, шпинделя, рукоятки.
  2. Повышенная стоимость товара.

Ставр CC-16/550

Продукт российско-китайского сотрудничества отличается повышенной прочностью основания и рабочего стола, выполненных из чугуна. Мощность мотора 550 Вт позволяет владельца оборудования производить обработку металла, древесины сверлом до 16 мм. Достоинством модели можно считать её компактные габариты: 490х220х610 мм, вес станка:18 кг.

Плюсы станка:

  1. Удобство конструкции: можно изменять положение по высоте и регулировать угол наклона.
  2. Надёжность изделия – длительный срок его эксплуатации.
  3. Симпатичный внешний вид.
  4. Малошумная работа.
  5. Тиски в комплекте.
  6. Возможность работы на 9 скоростях.
  7. Важным преимуществом этой модели покупатели считают её доступную стоимость.

Минусы станка:

  1. Греется мотор на холостых оборотах.
  2. Люфт пиноли.
  3. Тонкая труба колонны.
  4. Мотор не «тянет» сверло по металлу 16 мм.

Виды сверлильных станков

Всю серию сверлильного станочного оборудования настольного типа можно разделить на 3 категорий:

  1. Для обработки древесины
  2. Для обработки металла
  3. Универсальные

Данные разновидности сверлильной техники отличаются между собой в первую очередь мощностью. Если при работе с заготовками из древесины не требуется создавать особых усилий, то для обработки металла станку требуется повышенная мощность.

Сверлильный станок по дереву оснащается шпинделем для перьевых сверл. Ключевой особенностью таких шпинделей является возможность установки хвостовика лишь небольшого диаметра, до 5-7 (мм). Само же перо, режущая часть, может иметь достаточно крупный типовой размер, вплоть до 30 (мм) или даже более того.

Дополнительно в сверлильных станках по дереву используются тиски с накладками на зажимных губках из мягкого материала: древесина, полиуретан, резина, пластик и пр. Мягкий зажим предотвращает появление на заготовках повреждений.

Настольный сверлильный станок по дереву рекомендуется приобретать в том случае, когда мастер часто и подолгу работает с заготовками из древесины или пластика. Чаще всего такое оборудование устанавливается в столярной мастерской. Сверлильный станок по дереву является незаменимым оборудованием при изготовлении: мебели, дверных и оконных конструкций, макетов и шаблонов, посуды, сувениров.

Настольные сверлильные станки по металлу хорошо приспособлены для работы с заготовками из различных металлов и сплавов. Ключевой особенностью сверлильной техники по металлу является использование привода повышенной мощности. Привод настольных станков рассчитан на работу со скоростью не выше среднего (1000-1500 об/мин).

Разумеется встречаются настольные станки для сверления, которые имеют в перечне скоростей режим высоких оборотов, свыше 1500 (об/мин). Скорость выше среднего можно использовать при обработке заготовок из мягких металлов: медь, алюминий, свинец, цинк и пр.

Для сравнения, нержавеющую сталь обычно сверлят со скоростью в пределах 300 (об/мин). Это при условии использования сверла из быстрорежущей стали (Р6М5). Классическую углеродистую сталь (Ст45), которая не отличается особой прочностью, сверлят на скорости 600 (об/мин). Для изготовления отверстий в чугунных заготовках нужна скорость в пределах 1000 (об/мин).

Если говорить о настольных сверлильных станках для обработки древесины, в них обычно используется скорость 1500-2000 (об/мин). При оборотах шпинделя 1500 (об/мин) можно смело сверлить любые пластиковые заготовки. Для натурального дерева, фанеры или ДСП обычно сразу выставляют скорость 2000 (об/мин).

Дополнительно высокая скорость вращения шпинделя пригодится при проведении некоторых специфичных видов обработки: рассверливание (увеличение диаметра), зенкерование и развертывание.

Универсальные настольные станки можно распознать по расширенному диапазону скоростных режимов. Частота вращения шпинделя в таких моделях обычно регулируется в очень широких пределах, начиная от 200 и заканчивая 2000 (об/мин).

Универсальные сверлильные станки выбираются в том случае, когда мастер регулярно имеет дело с обработкой заготовок из абсолютно разнородных материалов. Вместо покупки 2 узкоспециализированных станков, отдельно по металлу и отдельно по дереву, лучше купить 1 универсальную модель.

Разумеется, за «универсальность» сверлильным станкам приходится расплачиваться повышенным уровнем ремонтной сложности, более крупными габаритами и большим весом.
Как выбрать сверлильный станок по типу корпуса.

Вертикально-сверлильные станки

Среди подобного оборудования принято определять:

Настольный вариант исполнения

Настольные сверлильные станки. Их устанавливают на столах. Обычно – это небольшие устройства, предназначенные для сверления отверстий от 2…3 до 16…18 мм. Мощность электродвигателя от 0,8…3,5 кВт. В шпинделе предусмотрена возможность установки сверл с коническим хвостовиком, а также в трехкулачковый патрон.

Для фиксирования обрабатываемых деталей на столе имеются фрезерованные Т-образные пазы, в них можно устанавливать машинные тиски. С помощью болтов к столу жестко крепят вспомогательные устройства для ориентированной установки деталей.

На некоторых настольных вертикально-сверлильных станках вертикальное перемещение при установке задается сверлильной головке, на других перемещается рабочий стол. Для закрепления стола или головки используют фиксаторы разных типов.

Привод от электродвигателя к исполнительному механизму осуществляется клиноременной передачей. На подобных станках имеются блоки шкивов на ведущем и ведомом валах. Перемещая ремень по разным ручьям, получают разную частоту вращения шпинделя.

Некоторые станки оснащают системой подачи и отвода СОЖ. Ниже стола устанавливаются ванны для сбора жидкости и отвода ее в бак. Дополнительно устанавливается помпа со своим двигателем.

Напольный вариант исполнения

Напольные вертикально-сверлильные станки устанавливают непосредственно на пол. На отдельных предприятиях используют плиты, где происходит жесткая фиксация станины к шпилькам основания.

Диаметр сверления может достигать до 50…60 мм. Это профессиональные станки, в которых предусмотрена только ручная подача инструмента. Оператор может производить сверление в автоматическом режиме. При достижении заданной глубины сверления инструмент возвращается в исходное положение.

Привод осуществляется через коробки передач с цилиндрическими и коническими шестернями. Электродвигатель устанавливается снизу или на колонне. Стол оснащен опорными пазами для крепления заготовок через планшайбы или с помощью машинных тисков. Для деталей сложной формы изготавливают кондукторы, в них фиксируют детали для обработки.

Для обеспечения точного сверления используют направляющие кондукторы, они обеспечивают точное сверление под заданным углом. Чтобы быстро заменять инструмент применяют быстросъемные приспособления. С их помощью легко меняют сверла, зенкеры, зенковки и развертки.

Большинство напольных станков могут производить «мокрое» сверление с помощью СОЖ. Для подачи жидкости используются емкость, фильтр и центробежный насос.

Обзор моделей СССР

Несмотря на то что в наши дни о технике времен СССР появилось много негативных отзывов, тем не менее станкостроение в эпоху СССР добилось значительных высот. В то время выпускалось практичное и функциональное оборудование. Причём это утверждение касается всех без исключения отраслей станкостроения. Именно поэтому старинные станки времён Советского Союза по сей день верой и правдой служат десяткам тысяч мастеров в СНГ и даже за её пределами. Эта техника отличается исключительным эксплуатационным ресурсом. Рассмотрим несколько самых популярных установок времён СССР.

2М112

Этот легендарный сверлильный станок выпускался на машиностроительном заводе в Кирове. Сверлильная машина была популярна в те годы и продолжает оставаться широко востребованной и сегодня. Её используют для сверления деталей и создания резьбы при работе с самыми различными металлами.

2М112 — по-настоящему универсальный аппарат. Он обрабатывает не только изделия из металла, но еще деревянные, пластмассовые и многие другие заготовки. С момента своего выпуска в советские времена этот станок буквально заполонил цеха мелких и крупных заводов, в наши дни они встречаются преимущественно в ремонтных сервисах и частных мастерских. На крупномасштабном производстве его тоже можно найти, но физическое устаревание оборудования ограничивает его потенциал в условиях серийной металлообработки.

Конструкция этого сверлильного станка отличается простотой в сочетании с высокой надежностью. Устройство несложно в управлении. Диаметр отверстий — до 12 мм, предельное удаление от торца шпинделя до поверхности стола 400 мм. Электрический двигатель высокой мощности 550 Вт, этой силы хватает для обеспечения наибольшей частоты вращения в пределах 4500 об/мин. Двигатель соединен с коробкой передач, позволяющей выбирать различные скорости вращения.

Габариты станка 790х375х950 мм, вес конструкции — 125 кг. Конечно, это не мобильной агрегат, и переносить его из одного производственного помещения в другое не представляется возможным. В то же время конструкция довольно жесткая, производительная и функциональная.

НС-12А

Станок с высокой жесткостью, массой 90-120 кг. Может формировать отверстия сечением до 16 мм и выдерживает самые серьезные нагрузки. Мощность электродвигателя 600 кВт, скорость работы 1400 об/мин — это очень хорошая производительность для небольших мастерских, при этом точность составляет 0,02 мм. В целом этот агрегат практичный, надежный в эксплуатации и производительный. На сегодняшний день востребован на малых производственных фирмах и в учебных классах.

2СС1М

Установка создавалась специально для перфорирования отверстий в изделиях из сплавов цветных металлов, а также стали и чугуна. Может применяться для неметаллических деталей. Инструмент нельзя назвать мощным, он рассчитан на 180 Вт, такой двигатель в советские годы ставили на стиральных машинках. Подходит для дома.

Шпиндель квадратный, поэтому точность невысока. Зато столик подвижный, благодаря чему обеспечивается необходимая высота сверления заготовки до 70 мм. При этом вес около 50 кг, поэтому установка более мобильна, чем остальные вышеописанные.

Можно утверждать, что мини-станки советской эпохи характеризовались оптимальным сочетанием прочности материалов, повышенной надежности и высокого КПД. Почти все инструменты были укомплектованы мощным мотором, ресурса которого хватало для работы с самыми прочными металлами и их сплавами. Советские инструменты прочны, долговечны и при этом ремонтопригодны. Именно поэтому промышленные и бытовые модели, произведенные несколько десятков лет назад, пребывают в распространении и в наше время.

Лучшие недорогие сверлильные станки

Недорогие дрели покупают в основном для бытовых целей. В основном это модели, которые подключаются к сети 220 В. Они не обладают рекордной мощностью и богатой функциональностью. Но эти машины помогут своим владельцам в строительстве или ремонте. Эксперты выделили следующие модели.

Einhell BT-BD 701

Универсальной бытовой дрелью является китайская Einhell BT-BD 701. По мнению экспертов, отличительной особенностью этой модели является высокое качество конструкции, что делает ее победителем рейтинга. Благодаря мощности 630 Вт оборудование справляется не только со сверлением мягких материалов, но и с обработкой крупных металлических деталей. Устройство характеризуется небольшим весом (35 кг), что позволяет при необходимости перемещать машину к материалу. Дрель работает от сети 220 В, а скорость вращения шпинделя можно регулировать от 220 до 2450 об/мин.

Пользователи положительно отзываются на тематических форумах о простоте использования, наличии тисков в комплекте, жесткости рамы. Недостатком дрели является сильный шум, скромные возможности сверл (3-16 мм).

Преимущества:

  • мощный двигатель;
  • 12 передач;
  • наличие тисков;
  • жесткая рама.

Недостатки:

  • стойки с тонкими стенками;
  • Ненадежное крепление защитного экрана.

Энкор Корвет-47 90470

Отечественная разработка “Энкор Корвет-47” по ряду показателей не уступает лидеру рейтинга. Это и 12-скоростное управление, и небольшой вес (36 кг), и разумная цена. И после уровня шума эта модель выглядит лучше. Но здесь в мощности двигателя есть определенная потеря (550 ватт). Это отражается на возможностях буровой установки. С его помощью можно работать с деревянными или пластиковыми деталями, в крайнем случае, сверлить мягкие виды металла. Эксперты отмечают небольшие размеры станка, что позволяет установить его на верстаке или столе. Бюджетная модель не имеет таких современных опций, как лазер или реверс.

Основным недостатком дрели, по мнению пользователей, является быстрый нагрев электродвигателя. Поэтому бурение (10-15 мин) придется выполнять попеременно с другой работой.

Преимущества:

  • малое биение патрона;
  • низкий уровень шума;
  • конический патрон.

Недостатки:

  • вибрация при включении;
  • быстрый нагрев двигателя.

СПЕЦ ССВ-500-16 СПЕЦ-3262

В наш рейтинг мы также включили еще одну отечественную разработку, сделанную в Китае. Третью строчку занимает дрель ССВ-500-16 СПЕЦ-3262. Многие российские мастера имели возможность опробовать ее, оценив сильные и выявив слабые стороны. Во-первых, эта модель отстает от лидеров по мощности (500 Вт). Эксперты сняли баллы за слабую раму и быстрый нагрев двигателя.

С положительной стороны можно оценить небольшую цену и малый вес (20 кг). Модель выполнена аккуратно и выглядит в реальности так же, как на рекламных фотографиях. Работать с устройством довольно просто и удобно, а при сверлении можно получить достаточно точные размеры отверстия. Дрель идеально подходит для домашней мастерской или гаража, где объем работ невелик.

Преимущества:

  • легкий и компактный;
  • низкая цена;
  • простота в использовании.

Недостатки:

  • хрупкая конструкция;
  • Отсутствие защитного экрана.

Jet JDP-8L

Модель Jet JDP-8L выделяется среди бытовых дрелей наиболее доступной ценой. Швейцарскому производителю удалось предложить российским покупателям выгодную цену благодаря организации производства в Китае. Эксперты отметили чугунное основание машины, которое делает ее устойчивой и надежной. Вес модели остался минимальным (19 кг). Дрель немного уступает конкурентам по мощности (350 Вт), а максимальный диаметр сверла ограничен 13 мм.

Для выбора оптимального режима сверления потребуется всего 5 скоростей вращения шпинделя. Полезной опцией является ограничитель глубины бурения. Производитель предусмотрел возможность регулировки наклона стола путем изменения его высоты. Слабым местом инструмента пользователи считают наличие люфта.

Преимущества:

  • низкая цена;
  • легкость и компактность;
  • чугунное основание.

Слабые стороны:

  • Сильный удар пера;
  • Неловкий триггер;
  • слабый двигатель.

1 Классификация сверлильного оборудования

Сверлильные агрегаты в соответствии с принятой в нашей стране классификацией относят ко второй группе металлорежущего оборудования. По назначению установки для сверления подразделяют на следующие виды: специализированные; универсальные; специальные. Под специализированными понимают автоматизированные агрегаты, которые способны выполнять определенные технологические процедуры. Как правило, они настраиваются на одновременное сверление нескольких отверстий в каких-либо конкретных конструкциях.

К специализированным относятся почти все советские и российские агрегатные станки, которые собираются из стандартных механизмов и составных частей. Они обычно оснащаются множеством особых инструментов и приспособлений, что ориентирует их на применение в массово-поточном и крупносерийном производстве.

Универсальное оборудование позволяет осуществлять любые технологические процедуры, связанные с выполнением отверстий и их дополнительной обработкой – фрезерно-расточной, фрезерно-токарно-расточной, токарно-расточной и т.д. Оно больше всего распространено, универсальные агрегаты используются многими предприятиями, небольшими производственными компаниями и частными лицами (настольный станок для сверления нетрудно найти в домашних мастерских наших сограждан).

Всю номенклатуру универсального оборудования делят на:

  • Радиально-сверлильные установки. Они могут быть передвижными, стационарными, снабженными головками поворотного типа, переносными и другими;
  • Вертикально-сверлильные. Бывают с сечением сверления 75 миллиметров (тяжелые), с сечением от 18 до 50 миллиметров (средние), с сечением 3–12 миллиметров (легкие). Любой настольный агрегат по своим параметрам относится к группе легких.
  • Горизонтально-центровальные и горизонтально-сверлильные.

Агрегаты специального вида изготавливают для производства ограниченного числа операций (иногда они дают возможность выполнить всего одну операцию) в конкретной детали. В большинстве случаев их невозможно перенастроить на работу с другими заготовками.

Добавим, что радиально-сверлильный станок либо сверлильный агрегат другого типа (например, сверлильно-присадочный станок или магнитный сверлильный станок) может располагать системой числового программного управления (ЧПУ). Сверлильный станок с ЧПУ в своей маркировке имеет специальные символы (одна или две литеры и одна цифра), которые описывают некоторые особые характеристики оборудования. Понятно, что бытовые сверлильные станки не оснащаются числовым программным управлением, в этом нет никакой необходимости.

Если перед нами агрегат с обозначением “Ф1” в конце маркировки, это означает, что он имеет возможность преднабора координат и оснащен цифровой индикацией, с обозначением “Ф2” – оборудование с прямоугольными и позиционными системами ЧПУ, с “Ф3” – числовой программный комплекс является контурным. А обозначение “Ф4” говорит нам о том, что на станке установлено ЧПУ универсального типа, позволяющее с одинаковой легкостью выполнять и контурную, и позиционную обработку.

Агрегаты без ЧПУ делятся на: полуавтоматические; с ручной и механической подачей; автоматизированные; автоматические. Кроме всего прочего, сверлильное оборудование в последние годы пополнилось большим количеством совершенно новых специальных и специализированных агрегатов, среди которых мы хотим выделить:

  • деревообрабатывающий сверлильно-присадочный станок;
  • инновационный магнитный сверлильный станок;
  • многофункциональный токарно-фрезерно-расточной и комбинированный фрезерно-токарно-расточной центр.

О них обязательно будет рассказано в данной статье.

Электрическая защита

Чтобы предотвратить нежелательные перегрузки производителем предусмотрена защита – автоматический выключатель АСТ – 3. Заземление станка обеспечивается катушкой магнитных пускателей. Сверлилка, равно как и контактная плата, должны быть подключены в соответствии с требованиями и нормами, которые относятся к производственному оборудованию.

Составные электрической части: электрический силовой агрегат, электрический насос для подачи жидкости в систему охлаждения, механизмы пуска и автоматического отключения, выпрямители, локальный осветительный прибор для улучшения рабочего процесса.

В обязательном порядке каждый сотрудник, особенно который работает за станком, должен строго соблюдать нормы и требования инструкции по охране труда. В противном случае рабочий не допускается на рабочее место.

Устройство и возможности промышленных сверлильных останков

Устройство промышленных сверлильных станков является более сложным, чем у бытовых агрегатов, а возможности таких приборов очень велики. На подобных станках можно обрабатывать заготовки из любого металла и других материалов значительной толщины.

Электросхема сверлильных станков промышленного назначения отличается надежным исполнением. Большинство таких агрегатов имеют возможность автоматического изменения направления вращения сверла. Почти все модели промышленных станков оснащены системой подачи жидкости для охлаждения.

Фото №4: устройство промышленного сверлильного станка
