Глубиномер микрометрический

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

  • недорогой;
  • легкий и компактный;
  • надежный;
  • есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

ТипМеханический гладкий
Точность измерения0,1 мм
ОсобенностиФиксирующий зажим
Цена1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

  • удобная эксплуатация;
  • высокая точность;
  • скорость работы;
  • есть зажим;
  • механическая и цифровая шкала.

Недостатки:

  • зависит от источника питания;
  • стоит дороже обычных микрометров.
ТипГладкий цифровой
Точность измерения0,001 мм
ОсобенностиФиксирующий зажим, цифровой экран, механическая шкала
Цена3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

  • высокая точность;
  • возможность подключения к ПК;
  • прочный винт из твердого сплава.

Недостатки:

  • зависит от источника питания;
  • нет механической шкалы;
  • большая цена.
ТипГладкий цифровой
Точность измерения0,001 мм
ОсобенностиФиксирующий зажим, подключение к компьютеру
Цена5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

  • высокая точность измерений;
  • рычажный механизм;

Недостатки:

  • вес — 80 грамм;
  • цена;
  • маленький диапазон измерения.
ТипРычажный механический
Точность измерения0,001 мм
ОсобенностиФиксирующий зажим, рычажная пятка без трещотки
Цена20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

  • удобно работать с листами;
  • легкий и компактный;
  • высокая точность измерения.

Недостатки:

  • ограниченный диапазон задач;
  • цена.
ТипМеханический листовой
Точность измерения0,01 мм
ОсобенностиРадиальная шкала
Цена7500 рублей

Как измерять микрометром: инструкция пользования типовыми, рычажными, электронными моделями

Все зависит от варианта фиксации показателей. В случае со стандартными аналоговыми инструментами необходимо сложить все полученные параметры со стебля и барабанов. Естественно, такие результаты максимально неточные, так как определяются «на глаз», а погрешности при этом могут быть значительными.

Гораздо меньше проблем с цифровыми и лазерными приборами, ведь они считывают габариты автоматически и на дисплее показывают конечные значения. Здесь уже не ошибешься и при отсутствии опыта. Хотя гораздо чаще они применяются именно профессионалами, занятыми в НИИ и лабораториях, так как стоят сравнительно дорого для бытовой покупки.

Как изучить рельеф дна без эхолота

Всем известно, что лучшие места для ловли судака — это ямы и бровки. Так же на бровках хорошо ловится и другая рыба, например лещ. Так же не стоит забывать и о свалах и коряжнике, в которых прячется щука и окунь. Ну и, разумеется, ямы, в которых обитает сом, так же очень важны для нас — рыболовов.

Как найти ямы и бровки на дне реки?

Ямы и бровки можно найти несколькими способами:

  1. Визуальный поиск ям у берега
  2. Визуальный поиск бровок в реке
  3. Использование эхолота
  4. Использование глубиномера

Если с визуальным поиском ям у берега и визуальным поиском бровок у нас ни чего не вышло, а эхолота нет, то остается только глубиномер.

Настройка микрометрического нутромера — пошаговое описание

Для получения точных значений, измеряемых нутромером, понадобится предварительно настроить или отрегулировать прибор. Настройка проводится в следующих случаях:

  • когда прибор вводится в эксплуатацию;
  • при его применении;
  • после продолжительного хранения.

Предварительно нужно оценить состояние прибора. Отсутствие внешних дефектов — это еще не повод говорить об исправности инструмента

Особое внимание уделяется микрометрической шкале и наконечникам. Убедившись в исправности изделия, следует переходить к непосредственному процессу его настройки

Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ. Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Убеждаемся в том, что температура окружающей среды составляет в среднем 20 градусов. Отклонения в большую или меньшую сторону на 5 градусов и более недопустимы, так как это повлияет на величину погрешности

Важно также учесть влажность, которая не должна быть выше 80%.
Соединяем винтовую пару с наконечником.
Далее берем установочную меру, и прикладываем к ней прибор.
Вращаем барабан до момента, пока прибор не будет слегка фиксироваться в установочной мере. Плотность соприкосновения фиксируется на ощупь. Измерительные стержни должны касаться рабочей поверхности с небольшим трением

Фиксируется зажимной винт, и проверяем соотношение основной шкалы с нониусной. Прибор считается выставленным на ноль, когда видна следующая картина, как показано на фото ниже (риска с нулевым значением совпадает с отметкой основной шкалы).
Если значение 0 не совпадают с основной риской, тогда прибор нуждается в регулировке. Для этого извлекаем его из установочной меры, и ослабляем верхнюю гайку, которая показана на фото ниже стрелкой.
Вместо гайки может быть винт под шестигранник, что зависит от производителя инструмента.
Барабан с нониусной шкалой вращается до момента совпадения с продольным штрихом стебля. После того, как нулевое значения нониусной шкалы будет совпадать с продольной риской, нужно затянуть винт, который был предварительно ослаблен.
Повторно выполняются действия, описанные в пункте 3 и 4 с установочной мерой.

Измерительные стержни должны касаться рабочей поверхности с небольшим трением. Фиксируется зажимной винт, и проверяем соотношение основной шкалы с нониусной. Прибор считается выставленным на ноль, когда видна следующая картина, как показано на фото ниже (риска с нулевым значением совпадает с отметкой основной шкалы).
Если значение 0 не совпадают с основной риской, тогда прибор нуждается в регулировке. Для этого извлекаем его из установочной меры, и ослабляем верхнюю гайку, которая показана на фото ниже стрелкой.
Вместо гайки может быть винт под шестигранник, что зависит от производителя инструмента.
Барабан с нониусной шкалой вращается до момента совпадения с продольным штрихом стебля. После того, как нулевое значения нониусной шкалы будет совпадать с продольной риской, нужно затянуть винт, который был предварительно ослаблен.
Повторно выполняются действия, описанные в пункте 3 и 4 с установочной мерой.

Приступать к измерению микрометрическим нутромером можно исключительно после того, как прибор будет отрегулирован, то есть, выставлен на ноль. Эта процедура еще называется калиброванием, которая выполняется обязательно перед каждым измерением.

Это интересно! Правильно настроен инструмент тогда, когда нулевой штрих продольной шкалы слегка виден, и совпадает с нулевой отметкой барабана. На фото показано правильно отрегулированный штихмас.

После настройки можно переходить к измерительным манипуляциям. Как правильно измерять диаметры внутренних отверстий заготовок при помощи микрометрического нутромера, рассмотрим подробно.

Подготовка изделия к работе и порядок работы.

7.1. Ознакомиться с паспортом на изделие.

7.2. Удалить с наружных поверхностей прибора и сменных измерительных стержней смазку чистой ветошью, смоченной в бензине и протереть насухо.

7.3. Предварительно индикаторный нутромер необходимо настроить на заданный измеряемый размер с помощью образцовых установочных колец или с помощью установочной скобы (рис.1).

Рис.1 — Настройка микрометрического нутромера

1 — микрометрическая головка; 2 — измерительный наконечник; 3 — установочная скоба.

7.4. Придерживая нутромер за гильзу и вращая барабан за накатное кольцо, выворачивают микрометрический винт до соприкосновения измерительных наконечников с поверхностями установочной скобы. Затем стопорят микровинт. Нулевой штрих горизонтальной линии основной шкалы должен быть виден полностью, скошенный край барабана должен касаться данного штриха, а нулевое деление барабана совпадать с горизонтальной линией основной шкалы. Наибольшими покачиваниями определяют, соответствует ли размер нутрометра наименьшему расстоянию между поверхностями установочной скобы. Если нутрометр между поверхностями скобы проходит туго, то микровинт отстопоривают и настройку повторяют. Настройку повторяют несколько раз для отыскания наименьшего расстояния между поверхностями установочной скобы (находят наименьшее показание нутромера). Если нутрометр не установлен на нуль, то при застопоренном микровинте необходимо ослабить контргайку и отрегулировать установку барабана на нуль.

7.5. При проведении измерений, ввести нутромер в проверяемое отвер-стие и слегка поворачивая, определить максимальное показание на шкале микрометрической головки. При измерении отверстий малых диаметров, большой глубины и невозможности поворота, нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

Определение показаний прибора

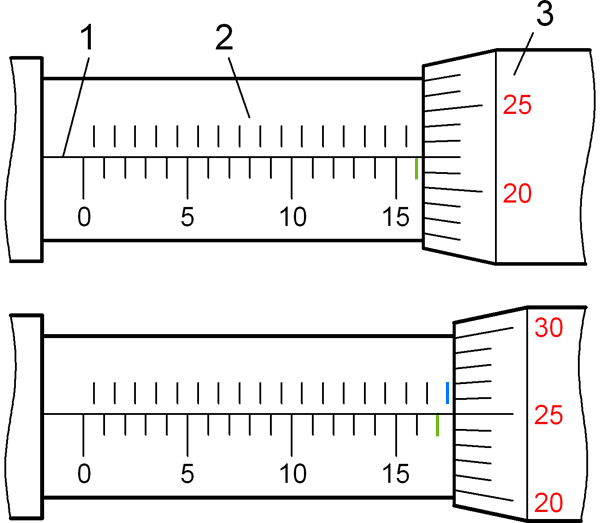

Указателем при отсчете по шкале 2 стебля служит торец барабана, а продольный штрих 1 является указателем для круговой шкалы 3. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Отметим последний полностью открытый барабаном штрих миллиметровой шкалы стебля. Его значение составляет целое число миллиметров, и на рисунке он обозначен зеленым цветом. Если правее этого штриха имеется открытый штрих дополнительной шкалы (выделен голубым), нужно прибавить 0,5 мм к полученному значению.

При отсчете показаний круговой шкалы 3 в расчет берут то её значение, которое совпадает с продольным штрихом 1. Таким образом, на верхнем изображении показания прибора составляют:

  • 16 + 0,22 = 16,22 мм.
  • 17 + 0,5 + 0,25 = 17,75 мм.

Распространенной ошибкой является случай, когда неверно учитывают (или не учитывают) величину 0,5 мм. Это связано с тем, что ближайший к барабану штрих дополнительной шкалы может быть открыт частично. При необходимости проверьте себя с помощью штангенциркуля.

Измерение и отсчет показаний

Установите нутромер приблизительно на проверяемый размер и введите его в отверстие. Левой рукой прижмите измерительную поверхность наконечника к одной из поверхностей измеряемой детали, а правой вращайте барабан до контакта микрометрического винта с поверхностью детали в противоположной точке.

Покачивая нутромер с центром качания, расположенным в точке касания наконечника с поверхностью детали, найдите наименьшее расстояние между измеряемыми поверхностями. После этого зафиксируйте микровинт стопорным винтом и еще раз проверьте усилие покачивания, которое должно быть с легким трением.

Устройство

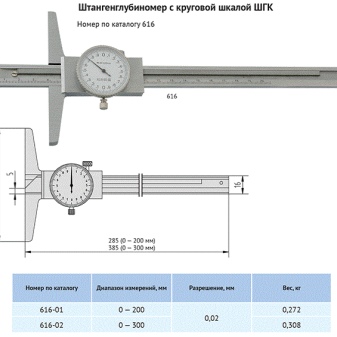

Как упоминалось выше, у штангенглубиномера есть измерительная штанга, на которую нанесены деления основной шкалы. Её торец упирается во внутреннюю поверхность измеряемого углубления. У моделей ШГ есть рамка, в прорези которой находится нониус – принципиально важный узел, имеющийся также в конструкции штангенциркулей, микрометров и других точных измерительных приборов. Рассмотрим более детально описание этого узла.

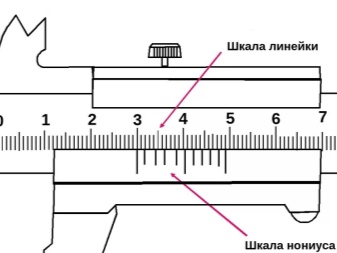

Нониус является ещё одной шкалой, вспомогательной – она наносится на край прорези рамки, которую можно перемещать вдоль штанги, совмещая риски на ней с рисками на нониусе. Идея совмещать эти риски основана на понимании того факта, что человек может легко заметить совпадение двух делений, но ему достаточно сложно определить визуально доли расстояния между двумя соседними делениями. Измеряя что-либо обычной линейкой с ценой деления 1 мм, он не может определить длину, лишь округлённую до целого (в миллиметрах).

В случае с нониусом целая часть искомого значения определяется нулевым делением нониуса. Если это нулевое деление показывает какое-то значение между 10 и 11 мм, целой частью считается 10. Дробная часть высчитывается путём умножения цены деления нониуса на номер той его метки, которая соответствует одному из делений на штанге.

История изобретения нониуса уходит корнями в древность. Впервые эта идея была сформулирована в XI веке. Прибор современного вида был создан в 1631 году. Позднее появился круговой нониус, который устроен так же, как и линейный – его вспомогательная шкала имеет форму дуги, а основная – форму круга. Стрелочное отсчётное устройство в сочетании с этим механизмом позволяет определять показания проще и удобнее, что является причиной использования штангенглубиномеров с круговой шкалой (ШГК).

Так устроен механический вариант штангенглубиномера. В последнее время распространены цифровые приборы ШГЦ, отличительной чертой которых является электронное отсчётное устройство с датчиком и экран для вывода показаний. Питание осуществляется за счёт аккумулятора.

Виды микрометров по области применения

По области применения выделяют следующие виды микрометров.

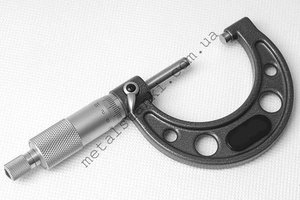

Гладкие микрометры

Их обычно применяют для измерения плоских и крупных предметов. Чаще всего при помощи таких микрометров определяют диаметры деталей и их сечения.

Фотография №1: гладкий микрометр

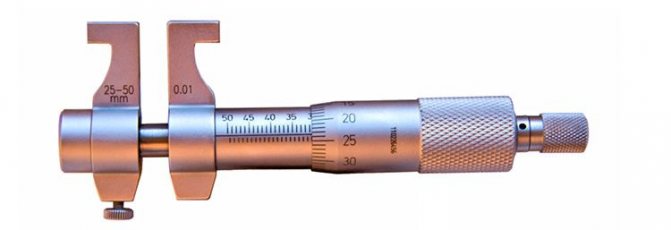

Микрометры-нутромеры

Основная задача таких приборов — измерение внутренних диаметров изделий. Такие микрометры чаще всего применяют в токарном деле для контроля изменения внутренних диаметров деталей в процессе обработки.

Фотография №2: микрометр-нутромер

Микрометры для горячего проката

Это специализированный инструмент, по внешнему виду и конструкции значительно отличающийся от традиционных измерительных приборов данного типа. Этот микрометр имеет колесо с разметкой. С его помощью измеряют толщины изделий при их прокатывании через щипцы.

Фотография №3: микрометр для горячего проката

Микрометры для измерения расстояния между зубцами (зубомеры)

Эти приборы имеют специальные конические насадки, предназначенные для измерения ширины пазов, а также размеры зубчатых колес или шестеренок. Инструменты калибруют по деталям, имеющим эталонные размеры.

Фотография №4 микрометры для измерения расстояния между зубцами (зубомеры)

Двухшкальные микрометры

Такие микрометры еще называют предельными. Предназначены для измерения габаритов сложных деталей.

Фотография №5: двухшкальные микрометры

Трубные микрометры

Основные задачи таких микрометров — измерение толщин труб и их износа. Такими приборами чаще всего пользуются при проверках представители управляющих компаний.

Фотография №6: трубные микрометры

Отличительная черта таких микрометров — наличие специальных насадок, позволяющих измерять бугристые и неровные поверхности. Это актуально, если трубы, к примеру, покрылись ржавчиной.

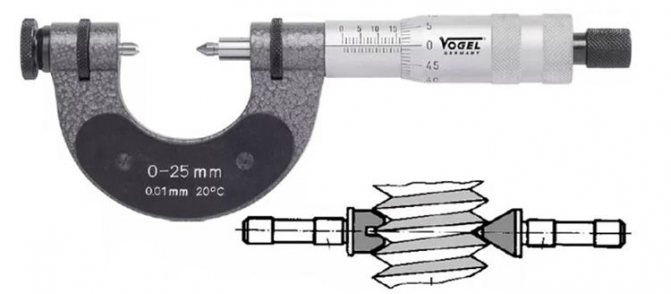

Резьбомерные микрометры

Имеют специальные насадки для измерения глубины дюймовых и метрических резьб.

Фотография №7: резьбомерный микрометр

Микрометры для измерения толщин листов

С их помощью измеряют толщины заготовок из листовых материалов (металлопрокат, полипропилен и пр.). Могут иметь узкие и удлиненные насадки. Изделия первого типа предназначены для измерения узких листов, а второго — вытянутых и широких.

Фотография №8: микрометр для измерения толщин листов

Канавочные микрометры

Имеют специальные щупы. Их вставляют в канавки, углубления, отверстия и ямы для измерения их габаритов.

Фотография №9: канавочный микрометр

Проволочные микрометры

Эти узкоспециализированные приборы предназначены для измерения диаметров шариков в подшипниках и проволок.

Фотография №10: проволочный микрометр

Призматические микрометры

С поомощью таких микрометров измеряют, к примеру, такие инструменты, как лезвия и ножи.

Фотография №11: призматический микрометр

Оглавление

Нутромер индикаторный является измерительным прибором, который служит для точного определения линейных внутренних размеров разнообразных деталей. Он хорошо подходит как для вещей цилиндрической формы, так и для прямоугольной. Данное устройство производит измерения при помощи контактного метода. Его применяют в тех случаях, когда невозможно совершить замеры рулеткой или линейкой. Также он обладает больше точностью, чем все вышеперечисленные. Измерение диаметра тут происходит также как и в радиусометре, но нутромер индикаторный может работать даже в труднодоступных местах.

Сфера применения устройства является довольно широкой, так как его могут использовать при изготовлении и ремонте различных деталей, где требуется точное соблюдение размеров, при диагностике оборудования, для проверки целостности вещей и прочее

Ведь иногда важно узнать износ даже всего на несколько десятых миллиметра, который делает деталь аварийно-опасной. Естественно, что во многих случаях их заменяют другими видами измерительных инструментов, но это все зависит от специфики использования

Стандарты, согласно которым изготавливаются современные измерительные устройства, соответствуют двум типам. Это может быть нутромер индикаторный ГОСТ 868 82, к которому относятся устройства с ценой деления шкалы 0,01 мм и с диапазоном измерения от 6 до 1000 мм, а также нутромер ГОСТ 9244 75, у которых цена деления шкалы идет 0,001 или 0,002 мм, а диапазон измерений состоит от 50 до 4000 мм.

Если для испытания приборов вам понадобиться термобарокамера, рекомендуем посмотреть на сайте para-meter.ru.

Преимущества и недостатки нутромера

Преимущество такого устройства как нутромер индикаторный состоит в том, что он может использоваться в труднодоступных местах, к примеру, для измерения цилиндров, когда невозможно достать до средины или противоположной части детали, или нужно определить наличие конусности.

К недостаткам, которыми обладают нутромеры индикаторные НИ, можно причислить сложности в измерениях мест с окнами, как в тех же цилиндрах. При резких изменениях размеров измеряемой детали требуется смена насадок, что не очень удобно. Для нормальной работы за прибором требуется тщательных уход.

Классификация нутромеров индикаторных

Нутромер индикаторный ни в нормативных документах, ни в какой-либо технической литературе не имеет четкой и единой классификации. Все разделение приборов является условным, хотя и довольно широко используется во многих сферах. Основными параметрами, по которым идет классификация, являются:

  • Конструкция (выделяют шариковые и штанговые приборы) от этого же зависит принцип действия и прочие важные особенности использования, которые влияют на особенности эксплуатации;
  • Разновидности контактных поверхностей, на каких проводятся замеры – это могут быть кромочные и прочие виды;
  • Метод измерения – могут быть относительные показания прибора и абсолютные (это одна из основных ветвей классификации);
  • Тип устройств отсчета (в данном случае нутромер индикаторный)

Микрометр гладкий

В быту чаще всего приходится сталкиваться именно с микрометром гладким. Он наиболее универсален и чаще других встречается в домашних наборах инструментов. Кроме того, умея пользоваться этим инструментом, каждый с легкостью сможет воспользоваться и прибором другого типа.

Устройство

Все механизмы расположены на скобе. На ней жестко закреплена пятка, она служит неподвижным упором в процессе выполнения измерений. На противоположном конце скобы жестко закреплен стебель, он выполнен в виде полого цилиндра.

На стебле нанесена шкала, цена ее деления обычно составляет 0,5 мм. Внутри стебля располагается винтовая пара. Гладкая часть микрометрического винта выходит из стебля в измерительную зону и оканчивается плоской измерительной поверхностью.

Противоположная часть микрометрического винта жестко соединена с барабаном. На барабане нанесена шкала, позволяющая отсчитывать сотые или тысячные доли миллиметра. На практике мы чаще сталкиваемся с микрометрами, имеющими цену деления 0,01 мм.

На внешнем торце барабана размещена трещотка. Она ограничивает крутящий момент, прикладываемый рукой человека при вращении винта. Это позволяет избежать неверных показаний прибора при упругой деформации элементов винтовой пары. Кроме того, трещотка не даст повредить механизм микрометра приложением чрезмерных усилий.

Как мы видим, устройство микрометра довольно простое.

Класс точности

Вопреки распространенному заблуждению, класс точности микрометра определяет не цену деления, а допускаемую погрешность. Например, для МК25 первого класса предел погрешности составляет ±2 мкм (±0,002 мм), а второго класса — уже ±4 мкм (±0,004 мм).

Маркировка

ГОСТ 6507–90 определяет условные обозначения микрометров. Например, уже упомянутый гладкий микрометр с диапазоном измерения от 0 до 25 мм первого класса имеет обозначение «Микрометр МК25−1 ГОСТ 6507–90 ».

ГОСТ — документ, требующий неукоснительного соблюдения. В литературе могут встречаться обозначения этого же микрометра, написанные через пробел (микрометр МК 25) или через дефис (МК-25). Однако единственно верным является слитное написание (МК25).

Микрометр с цифровой индикацией

Имеющиеся в продаже микрометры с цифровой индикацией обладают рядом преимуществ:

  • Наличие электронной начинки в составе прибора и цифровой индикации существенно упрощает процесс измерения и сокращает время, затрачиваемое на считывание показаний.
  • Явным преимуществом производимых согласно ГОСТ 6507–90 цифровых приборов является цена деления 0,001 мм, а также небольшой предел допускаемой погрешности.
  • Современные цифровые модели позволяют проводить не только абсолютные, но и относительные измерения. В любом положении из диапазона измерений можно выставить нулевое значение. Такая функция полезна при техническом контроле, разбраковке деталей, сложных измерениях.
  • Контроль и разбраковку деталей можно проводить еще быстрее, если занести в память прибора пределы допуска. Продвинутые модели обладают такой функцией.
  • Приборы последних лет имеют разъем, позволяющий выводить статистику измерений на компьютер. Эта функция полезна как для анализа серии измерений, так и для составления различных отчетов.
  • Цифровые инструменты универсальны для жителей любой страны мира, поскольку позволяют использовать метрическую или английскую систему измерений.

Есть у цифровых приборов и свои недостатки. Главный из них — меньшая надежность. Любая цифровая техника требует бережного отношения. Классический механический микрометр при случайном падении на пол с большой долей вероятности не пострадает, хотя и для него это плохо. А вот цифровой при таком обращении может отказаться продолжать работу, что потребует ремонта или даже покупки нового прибора.

Также следует помнить, что дешевый цифровой прибор неизвестного производителя может выдавать существенные ошибки в результатах. И ошибки эти могут быть гораздо более критичными, чем ошибки, выдаваемые дешевой механической моделью. Разумеется, речь здесь идет о приборах, фактически не соответствующих ГОСТу. Хотя даже изготовленные по ГОСТу цифровые модели порой демонстрируют загадочное поведение или отказываются работать спустя месяц после начала эксплуатации.

Правила хранения и транспортировки.

9.1. По окончании работы протереть слегка смоченной в бензине ветошью измерительные и рабочие поверхности нутромера и смазать противокоррозионной смазкой.

9.2. Хранить нутромер в футляре в сухом отапливаемом помещении при относительной влажности 80% при температуре 20˚С. Воздух в помещении не должен содержать примесей агрессивных газов.

9.3. Транспортирование нутромеров должно соответствовать требо-ваниям ГОСТ 13762-86.

9.4. В процессе эксплуатации не допускать грубых ударов во избежание изгибов и других повреждений, царапин на измерительных поверхностях,

трения измерительных поверхностей об контролируемую деталь.

Как выбрать

Главное при выборе микрометра — определиться со своими задачами. Для домашнего использования и бытовых целей подойдет обычный механический микрометр с точностью до 50 мкм. Такой инструмент стоит недорого и справляется с любой бытовой задачей. Для дома лучше всего подойдет ручной микрометр, так как он компактный и лучше подходит для стандартных в быту задач.

Если же микрометр нужен для профессиональных целей — выполнения сложных строительно-отделочных, токарных, фрезеровочных и литейных работ, то стоит задуматься о покупке более дорогих микрометров. Подойдет ручной или настольный механический, в том числе стрелочный

Важно покупать микрометр высокой точности, так как от этого зависит качество выполненных работ. Часто бывает так, что сверла одинакового диаметра (на глаз) обладают разной степенью износа, из-за чего качество креплений при монтажных работах страдает

С помощью регулярного использования микрометра таких проблем можно избежать.

Самые точные и дорогие цифровые и стрелочные-механические микрометры нужны в лабораториях, ювелирном деле, в электронике и при создании точных моделей. В этих сферах деятельности нельзя обойтись микрометром с обычной степенью погрешности. Соответственно, нужно покупать самые точные из микрометров.

ПРИЕМКА

3.1. Для проверки соответствия глубиномеров требованиям настоящего стандарта проводят государственные испытания, приемочный контроль, периодические испытания и испытания на надежность.

3.2. Государственные испытания — по ГОСТ 8.383* и ГОСТ 8.001*. __________________ * На территории Российской Федерации действуют ПР 50.2.009-94** ** На территории Российской Федерации документ не действует. Действуют Порядок проведения испытаний стандартных образцов или средств измерений в целях утверждения типа, Порядок утверждения типа стандартных образцов или типа средств измерений, Порядок выдачи свидетельств об утверждении типа стандартных образцов или типа средств измерений, установления и изменения срока действия указанных свидетельств и интервала между поверками средств измерений, Требования к знакам утверждения типа стандартных образцов или типа средств измерений и порядка их нанесения, утвержденные приказом Минпромторга России от 30 ноября 2009 года N 1081. — Примечание изготовителя базы данных.

3.3. При приемочном контроле каждый глубиномер проверяют на соответствие требованиям пп.1.8, 1.9, 2.2-2.4, 2.6, 2.8, 2.10, 2.11.1-2.11.3, 2.12, 2.17 и 2.18.

3.4. Периодические испытания проводят не реже одного раза в три года не менее чем на трех глубиномерах каждого типа и класса точности из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта, кроме требований пп.2.13-2.16. Результаты испытаний считают удовлетворительными, если все испытанные глубиномеры соответствуют всем проверяемым требованиям.

3.5. Подтверждение показателей надежности (пп.2.13-2.16) проводят не реже одного раза в три года по программам испытаний на надежность, разработанным в соответствии с ГОСТ 27.410* и утвержденным в установленном порядке. Допускается совмещение испытаний на надежность с периодическими испытаниями. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ Р 27.403-2009. — Примечание изготовителя базы данных.

Микрометрический нутромер

Микрометрический нутромер (ГОСТ 10-75) (рис. 8.10) предназначен для абсолютных измерений внутренних размеров. При измерении измерительные наконечники приводят в соприкосновение со стенками проверяемого отверстия. Микрометрические нутромеры не имеют трещоток, поэтому плотность соприкосновения определяется на ощупь. Установка нутромера на нуль выполняется либо по установочному кольцу, либо по блоку концевых мер с боковиками, устанавливаемых в струбцину.

Рис. 8.10. Микрометрический нутромер: 1 — неподвижный наконечник; 2 — удлинитель; 3 — микрометрическая головка

Микрометрические нутромеры типа НМ выпускают с пределами измерений 50…75, 75… 175, 75… 600, 150… 1250, 800… 2500, 1250… 4000,2500… 6000 и 4000… 10000 мм. При необходимости увеличения пределов измерений используются удлинители.
