Устройство и описание ДПТ
Конструктивно электродвигатель постоянного тока устроен по принципу взаимодействия магнитных полей.
Самый простой ДПТ состоит из следующих основных узлов:
- Двух обмоток с сердечниками, соединенных последовательно. Данная конструкция расположена на валу и образует узел, называемый ротором или якорем.
- Двух постоянных магнитов, повёрнутых разными полюсами к обмоткам. Они выполняют задачу неподвижного статора.
- Коллектора – двух полукруглых, изолированных пластин, расположенных на валу ДПТ.
- Двух неподвижных контактных элементов (щёток), предназначенных для передачи электротока через коллектор до обмоток возбуждения.
Рисунок 1. Схематическое изображение простейшего электродвигателя постоянного тока. Рассмотренный выше пример – это скорее рабочая модель коллекторного электродвигателя. На практике такие устройства не применяются. Дело в том, что у такого моторчика слишком маленькая мощность. Он работает рывками, особенно при подключении механической нагрузки.
Статор (индуктор)
В моделях мощных современных двигателях постоянного тока используются статоры, они же индукторы, в виде катушек, намотанных на сердечники. При замыкании электрической цепи происходит образование линий магнитного поля, под действием возникающей электромагнитной индукции.
Для запитывания обмоток индуктора ДПТ могут использоваться различные схемы подключения:
- с независимым возбуждением обмоток;
- соединение параллельно обмоткам якоря;
- варианты с последовательным возбуждением катушек ротора и статора;
- смешанное подсоединение.
Схемы подключения наглядно видно на рисунке 2.
Рисунок 2. Схемы подключения обмоток статора ДПТ
У каждого способа есть свои преимущества и недостатки. Часто способ подключения диктуется условиями, в которых предстоит эксплуатация электродвигателя постоянного тока. В частности, если требуется уменьшить искрения коллектора, то применяют параллельное соединение. Для увеличения крутящего момента лучше использовать схемы с последовательным подключением обмоток. Наличие высоких пусковых токов создаёт повышенную электрическую мощность в момент запуска мотора. Данный способ подходит для двигателя постоянного тока, интенсивно работающего в кратковременном режиме, например для стартера. В таком режиме работы детали электродвигателя не успевают перегреться, поэтому износ их незначителен.
Ротор (якорь)
В рассмотренном выше примере примитивного электромотора ротор состоит из двухзубцового якоря на одной обмотке, с чётко выраженными полюсами. Конструкция обеспечивает вращение вала электромотора.
В описанном устройстве есть существенный недостаток: при остановке вращения якоря, его обмотки занимают устойчивое. Для повторного запуска электродвигателя требуется сообщить валу некий крутящий момент.
Этого серьёзного недостатка лишён якорь с тремя и большим количеством обмоток. На рисунке 3 показано изображение трёхобмоточного ротора, а на рис. 4 – якорь с большим количеством обмоток.
Рисунок 3. Ротор с тремя обмотками
Рисунок 4. Якорь со многими обмотками
Подобные роторы довольно часто встречаются в небольших маломощных электродвигателях.
Для построения мощных тяговых электродвигателей и с целью повышения стабильности частоты вращения используют якоря с большим количеством обмоток. Схема такого двигателя показана на рисунке 5.
Рисунок 5. Схема электромотора с многообмоточным якорем
Коллектор
Если на выводы обмоток ротора подключить источник постоянного тока, якорь сделает пол-оборота и остановится. Для продолжения процесса вращения необходимо поменять полярность подводимого тока. Устройство, выполняющее функции переключения тока с целью изменения полярности на выводах обмоток, называется коллектором.
Такой же принцип коммутации питания обмоток используются во всех коллекторах, в т. ч. и в устройствах с большим количеством ламелей (по паре на каждую обмотку). Таким образом, коллектор обеспечивает коммутацию, необходимую для непрерывного вращения ротора.
В современных конструкциях коллектора ламели расположены по кругу таким образом, что каждая пластина соответствующей пары находится на диаметрально противоположной стороне. Цепь якоря коммутируется в результате изменения положения вала.
Блоки плавного пуска с тремя проводами
Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.
Или другие модели внешне похожие на KRRQD.
Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.
Схема подключения на них следующая:
Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).
Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.
В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.
Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.
Для чего вообще регулировать скорость вращения диска болгарки?
- При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска. Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
- Резка и раскрой камня и кафеля на высокой скорости может быть опасной. К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
- Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения. Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
- Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора. Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
- Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
- При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя. Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.
Как правило, бюджетные угловые шлифовальные машины (УШМ), в народе называемые болгаркой, не имеют в своей конструкции регулируемые электронные модули, к которым относятся регулятор оборотов двигателя и плавный пуск. Владельцы таких болгарок со временем начинают понимать, что их отсутствие резко снижает функциональность инструмента. В этом случае можно произвести доработку УШМ, установив на нее самодельные приспособления.
При подаче питания на двигатель шлифмашины происходит скачкообразное повышение оборотов
с нуля до 10 тыс. и более. Кто работал УШМ, хорошо знают, что порой сложно удержать ее в руках при запуске, особенно, если установлен алмазный диск большого диаметра.
Также во время запуска огромная нагрузка прилагается к обмотке ротора и статора электромотора. Поскольку в болгарке установлен коллекторный двигатель, то он стартует в режиме короткого замыкания: электромагнитное поле уже “пытается” провернуть ротор, но он еще некоторое время остается неподвижным, поскольку сила инерции не дает это сделать. В результате в катушках двигателя резко повышается пусковой ток. Несмотря на то, что производитель вложил некий запас прочности для катушек, учитывая перегрузки при старте, рано или поздно изоляция не выдерживает, что приводит к межвитковому замыканию.
Кроме проблем с запуском, отсутствие регулировки оборотов вызывает некоторый дискомфорт. Например, регулятор оборотов болгарки может пригодиться при определенных видах работ
- при шлифовке или полировке каких-либо поверхностей;
- при установке инструмента большого диаметра;
- для резки некоторых материалов.
Кроме того, при обдирочных работах корщетками велика вероятность заклинивания проволоки в какой-либо щели. Если обороты шпинделя были большими, то болгарку может просто вырвать из рук.
Если к УШМ подключить регулятор мощности (оборотов) с модулем плавного пуска, то все вышеописанные проблемы исчезнут, увеличится срок службы аппарата и повысится безопасность его использования.
suntrue › Блог › Регулятор оборотов УШМ
Хотелось бы использовать болгарку в качестве шарошки, для зачистки, шлифования и т.д. чего либо. Но вот проблема, это очень высокие обороты. Имеемые у меня две болгарки, увы, без регулировки оборотов. Конечно, можно купить еще третью, с регулировкой оборотов, но великого смысла в этом не вижу.
А используя насадку типа «чашка» с латунированной проволокой, так вообще опасно. Во1х она расчитана на обороты до 5000-6500 об/мин. у болгарки же по умолчанию 12000 об/мин. В результате металлические проволки из щетки разлетаются, поражая своей проволокой все вокруг. Неприятное ощущение, да и просто опасно.

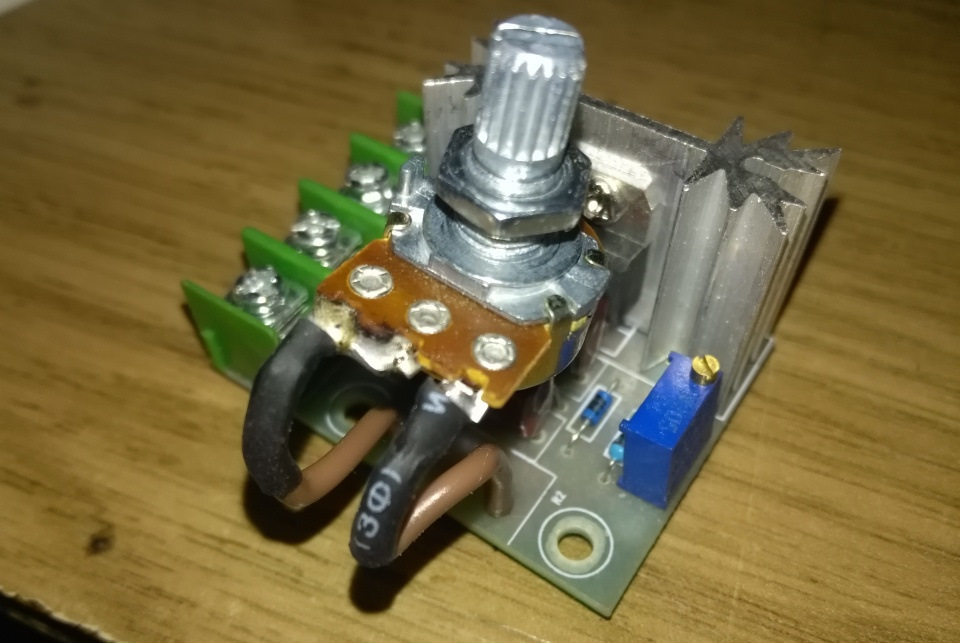

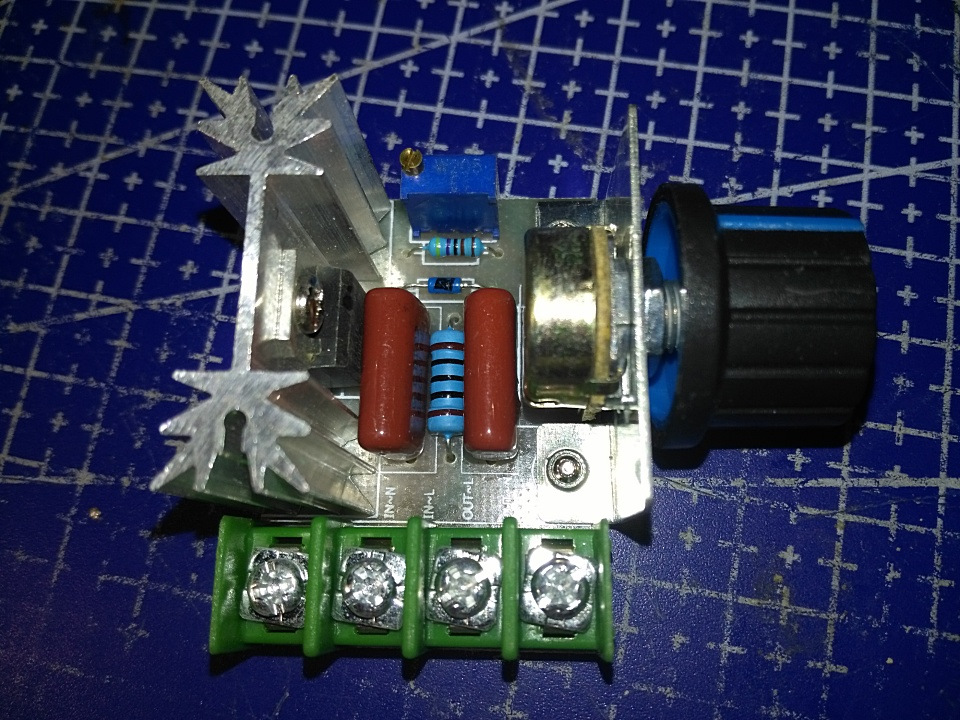

Увидев на Али блок позволяющий снизить обороты, купил такой блок. Получил, подключил, работает. Действительно, обороты снизились, до того уровня, когда разрушение щеток не происходит. Не скажу, что можно снизить эти обороты до нуля, но практически на самом минимуме, уменьшается в два раза.
Сначала попытался поставить блок в саму болгарку. Не вышло. Места в корпусе болгарки оказалось слишком мало. Поэтому пришлось делать внешний блок с регулированием. Но это даже и не плохо, так как его можно использовать для многих целей.

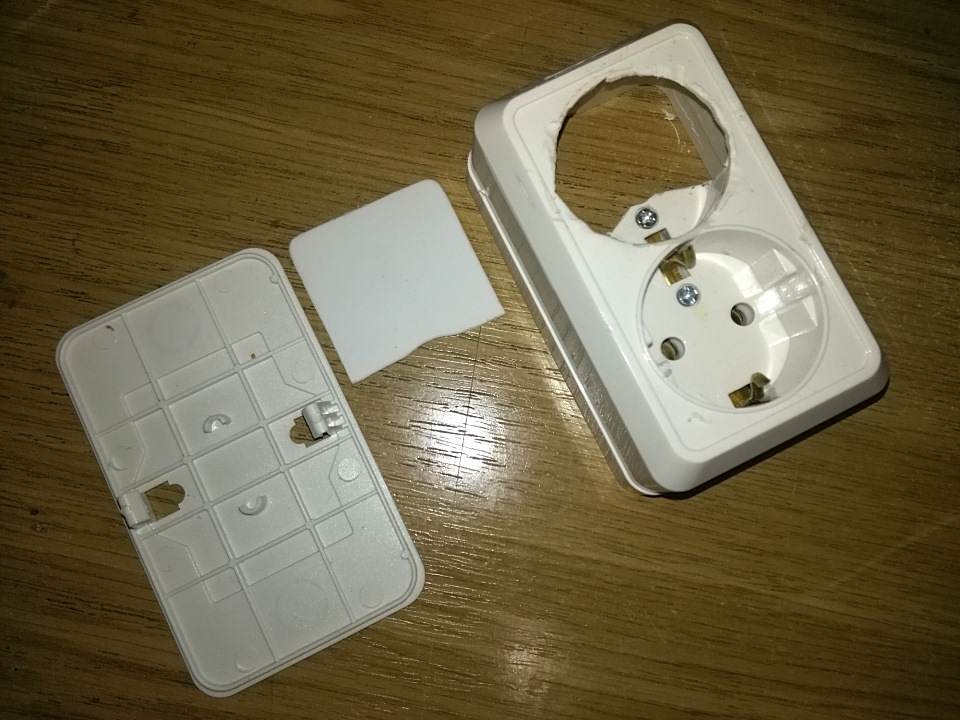

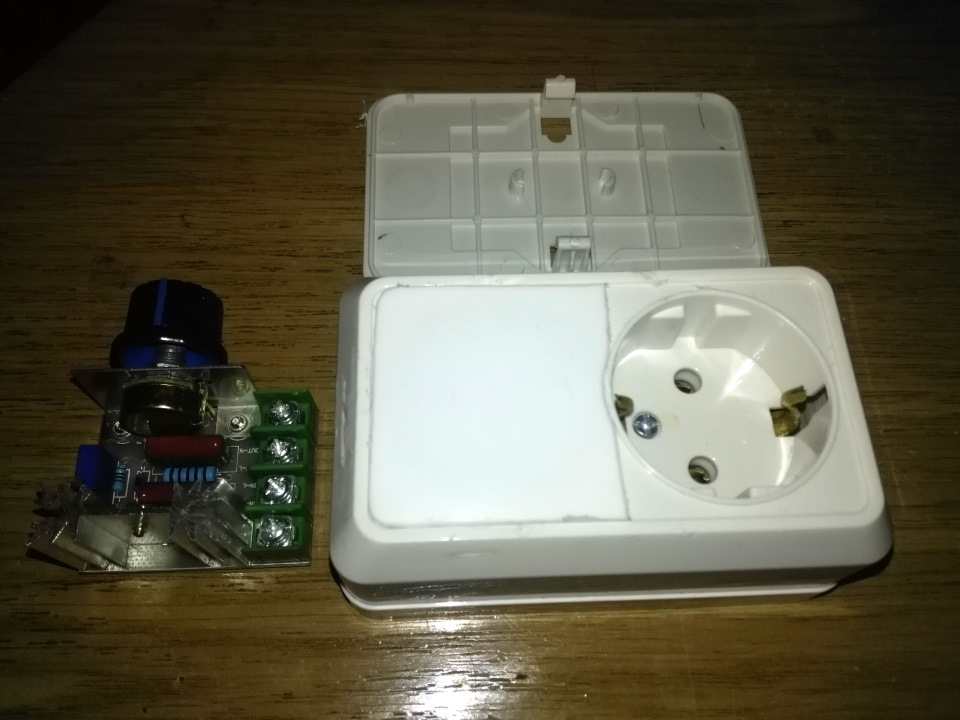

Сделал его в корпусе внешней, двухрозеточной коробки, одну часть корой использовал под блок регулировки, а вторая розетка, куда и подключается УШМ. Для этого саму колодку с розетками пришлось секвестировать. Да так, чтобы оставить крепление для винта держащего корпус розетки.После чего из белой мыльницы вырезал пластинку с отверстием под регулировочный резистор.Так как изначально резистор был припаян к плате, то чтобы его разместить как задумал, пришлось его выпаять из платы соединив с платой проводами.

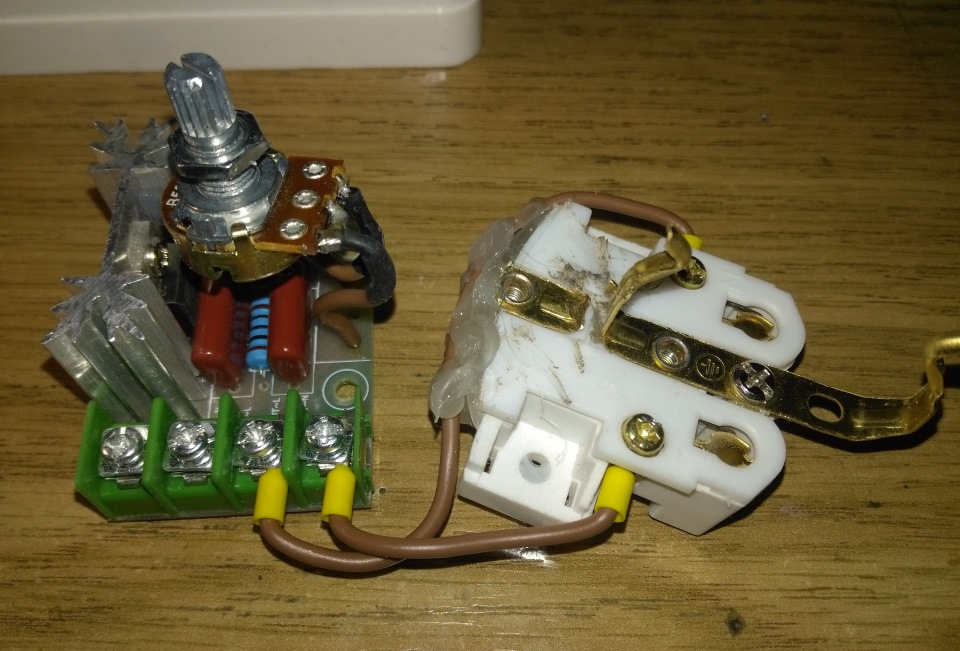

Все разместил и закрепил. Панельку приклеил и еще прикрутил маленькими винтиками. Теперь эта вся конструкция выглядит как обычный удлинитель. Впрочем при установки максимального тока, он так может и использоваться.
Источник
Что это такое?
В болгарках с регулятором скорости применяют коллекторные двигатели с последовательным возбуждением. Они могут работать на постоянном или переменном токе. Двигатель такого типа легко регулируется изменением тока в цепи.
Благодаря тому, что современные регуляторы используют ключевое импульсное управление, они греются очень незначительно и могут быть встроены в корпус даже малогабаритного инструмента. Для регулирования используется потенциометр, ручка которого выводится на рукоятку машины.
Зачем контролировать скорость движения диска?
Различные скорости резания или шлифования требуются по физическим свойствам материалов, с которым работают. Так, высокая скорость при небольшом давлении требуется при резке твердых материалов, которые иначе могут крошиться или раскалываться. Мягкие материалы, нестойкие к действию тепла (термопласты, дерево), наоборот, требуют малой скорости:
- керамика: 10000 об/мин;
- металл: 8000 об/мин;
- твердые пластики: 5000 – 8000 об/мин;
- дерево: 3000 – 5000 об/мин;
- мягкие пластики: менее 2000 об/мин.
Все профессиональные инструменты снабжены стабилизированным регулятором скорости, но недорогие бытовые УШМ, мощностью менее 1200 Вт, не всегда дополняются им. В этой статье поговорим о том, как сделать такой регулятор самостоятельно, чтобы уменьшить обороты.
Регулятор оборотов своими руками
Регулятор оборотов устанавливается не во все модели болгарок. Можно сделать блок для регулирования оборотов своими руками или приобрести готовый.
Заводские регуляторы оборотов болгарок: фотопримеры
Такие регуляторы имеют несложную электронную схему. Поэтому создать аналог своими руками не составит особого труда. Рассмотрим, из чего собирается регулятор оборотов для болгарок до 3 кВт.
Изготовление печатной платы
Простейшая схема предствалена ниже.
Простейшая схема регулятора оборотов
Так как схема очень простая, нет смысла из-за неё одной устанавливать компьютерную программу для обработки электросхем. Тем более что для печати нужна специальная бумага. И не у всех есть лазерный принтер. Поэтому пойдём самым простым путём изготовления печатной платы.
Возьмите кусок текстолита. Отрежьте необходимый для микросхемы размер. Поверхность зашкурьте и обезжирьте. Возьмите маркер для лазерных дисков и нарисуйте схему на текстолите. Чтобы не ошибиться, сначала рисуйте карандашом. Далее, приступаем к травлению. Можно купить хлорное железо, но после него плохо отмывается раковина. Если случайно капните на одежду, останутся пятна, которые невозможно до конца вывести. Поэтому будем использовать безопасный и дешёвый метод. Подготовьте пластиковую ёмкость для раствора. Влейте перекись водорода 100 мл. Добавьте пол столовой ложки соли и пакетик лимонной кислоты до 50 г. Раствор делается без воды. С пропорциями можно экспериментировать. И всегда делайте свежий раствор. Медь должна вся стравиться. На это уходит около часа. Промойте плату под струёй колодной воды. Просверлите отверстия.
Можно сделать ещё проще. Нарисовать схему на бумаге. Приклеить её скотчем к вырезанному текстолиту и просверлить отверстия. И только после этого рисовать схему маркером на плате и травить её.
Протрите плату спирто — канифольным флюсом или обычным раствором канифоли в изопропиловом спирте. Возьмите немного припоя и залудите дорожки.
Монтаж электронных компонентов (с фото)
Подготовьте всё, что пригодится для монтажа платы:
- Катушка с припоем.
Катушка с припоем
Штырьки в плату
Конденсатор на 100 нФ
Постоянный резистор на 2 кОм
Переменный резистор на 500 кОм
Откусите четыре штырька и впаяйте их в плату. Потом установите динистор и все остальные детали, кроме переменного резистора. Симистор припаивайте последним. Возьмите иглу и щёточку. Почистьте промежутки между дорожками, чтобы убрать возможное замыкание. Симистор свободным концом с отверстием крепится на алюминиевый радиатор для охлаждения. Мелкой наждачной бумагой зачистьте область крепления элемента. Возьмите теплопроводящую пасту марки КПТ-8 и нанесите небольшое количество пасты на радиатор. Закрепите симистор винтом и гайкой. Так как все детали нашей конструкции находятся под напряжением сети, для регулировки будем применять ручку из изолирующего материала. Оденьте её на переменный резистор. Кусочком провода соедините крайний и средний выводы резистора. Теперь к крайним выводам припаяйте два провода. Противоположные концы проводов припаяйте к соответствующим выводам на плате.
Можно весь монтаж сделать навесным. Для этого припаиваем детали микросхемы друг к другу непосредственно с использованием лапок самих элементов и проводов. Здесь тоже нужен радиатор для симистора. Его можно сделать из небольшого куска алюминия. Такой регулятор займёт очень мало места и его можно будет разместить в корпусе болгарки.
Если захотите установить светодиодный индикатор в регулятор оборотов, то используйте другую схему.
Схема регулятора со светодиодным индикатором.
Схема регулятора со светодиодным индикатором
Здесь добавлены диоды:
- VD 1 — диод 1N4148;
- VD 2 — светодиод (индикация работы).
Регулятор со светодиодом в собранном виде.
Регулятор со светодиодом в собранном виде
Этот блок рассчитан для маломощных болгарок, поэтому симистор не установлен на радиатор. Но если вы будете использовать его в мощном инструменте, то не забудьте про алюминиевую плату для теплоотдачи и симистор bta16.
Испытание электронного блока
Перед подключением блока к инструменту испытаем его. Возьмите накладную розетку. Вмонтируйте в неё два провода. Один из них подключите к плате, а второй к сетевому кабелю. У кабеля остался ещё один провод. Его подключите к сетевой плате. Получается, что регулятор включён последовательно в цепь питания нагрузки. Подключите к цепи лампу и проверьте работу прибора.
Регулятор оборотов подключается к инструменту последовательно.
Устройство, электросхема болгарки с регулятором скорости вращения
Заводской регулятор оборотов находится внутри корпуса болгарки и встраивается в электрическую схему следующим образом:
Схема подключения регулятора. Источник здесь
Схема подключения достаточно проста: красный провод соединяется с одним из контактов выключателя, синий провод через второй контакт пускового устройства подключается к одной из двух обмоток статора, а черный провод непосредственно замыкается на другой обмотке.
При подключении регулятора, изготовленного своими руками или готового, приобретенного в магазине к болгарке, где он не предусмотрен производителем, далеко не всегда возможно уместить его внутри корпуса. Практика показывает примеры выполнения регулятора отдельным блоком в разрыв сетевого кабеля. Пользователи выполняют его в виде мобильного универсального устройства, который применим для других видов электроинструмента (дрель, перфоратор).
Другие функции: плавный пуск и не только
УШМ (болгарка) MAKITA 9565CVK с плавным пуском и регулировкой оборотов. Фото 220Вольт
Кроме устройства регулировки оборотов и их электронной стабилизации, которые повышают спектр выполняемых работ, болгарка может оснащаться другими полезными опциями.
- Устройство плавного пуска позволяет уменьшить дополнительные усилия со стороны пользователя, так как динамические нагрузки, возникающие от резкого набора оборотов шпинделя, сильно этому способствуют. Особенно важна установка плавного пуска для мощных болгарок, обладающих большой инерционной массой. Повышение комфортности при работе, снижение риска получить травму, повышение надежности работы узлов и деталей обеспечивается данной опцией.
- Механизм автоматической балансировки снижает вибрацию и биение, которая возникает из-за неравномерного износа рабочего инструмента.
- Защита от заклинивания, которая отключает подачу тока к обмоткам болгарки во время непредвиденной принудительной остановки электропривода. Предотвращает перегрев мотора и выход его из строя.
- С целью снижения травматизма, например, при внезапном отключении электроэнергии, затем таком же неожиданном включении, устанавливается защита от повторного запуска. Болгарка после отключения снова войдет в рабочий режим только после нажатия пользователем на фиксатор защиты.
- Если характер работ не позволяет долго дожидаться остановки вращающегося шпинделя, то дополнительная опция торможения поможет остановить его максимально быстро.
- Проблемы, возникающие при замене рабочего инструмента, даже при использовании специального ключа, решаются применением специальной быстрозажимной гайки. Она позволяет сменить оснастку за максимально короткое время.
Преимущества и недостатки
Основные плюсы:
- Выгодное приобретение как в плане экономии дефицитной площади в небольшой комнате, так и в разрезе функциональности (обойдется в среднем дешевле, чем по отдельности кровать и диван).
- На паре квадратных метров может с комфортом отдыхать 2-4 человека.
Это отличный вариант для детской комнаты, в которых живут двое детей, а также для малогабаритной однокомнатной квартиры.
Есть преимущество и над двухъярусной кроватью, которая служит лишь местом для сна. На диване можно удобно развалиться и днем. Почитать книжку, поработать на ноутбуке или посмотреть телевизор.
Кровать-чердак с диваном внизу – это многофункциональная мебель.
Недостатки:
- Наличие дивана обычно означает меньшую функциональность, чем у «традиционных» кроватей-чердаков с рабочими, спортивными, игровыми зонами. В большинстве моделей нет даже шкафа для одежды и постельного белья.
- Не подходит для малышей 3-6 лет. Второй ярус находится довольно высоко, так как нужно, чтобы внизу поместился диван.
В ящиках таких кроватей можно хранить текстильные вещи.
Недостаток функциональности в некоторых кроватях-чердаках частично компенсируется наличием ниш в ступенях лестницы или в диване.
Принципиальная схема регулятора оборотов
Современные схемы регуляторов оборотов УШМ построены по принципу пропускания полупроводниковым ключом только части мощности одной или обеих полуволн переменного тока. В качестве регулятора длины полуволн в таких устройствах используют симисторы (симметричные тиристоры), поэтому их иногда называют симисторными регуляторами. На рисунке ниже приведена упрощенная схема такого устройства, достаточная для объяснения принципа его действия, а справа от нее — диаграммы полного периода переменного тока до и после регулирования. Здесь заштрихованные области соответствуют мощности, которая передается электродвигателю от источника питания через симисторный регулятор.
На схеме волновым значком обозначен источник переменного напряжения, а буквой «М» — двигатель болгарки. В упрощенном виде регулятор включает в себя две RC-цепочки, динистор и симистор. При нажатии выключателя К1 происходит подача переменного напряжения на электродвигатель M и схему регулятора. Протекающий через переменный резистор R1 ток начинает заряжать конденсатор C1. Время его заряда определяется сопротивлением резистора R1, зависящим от положения его движка, которое, по сути, задает временные параметры работы регулятора. После полного заряда конденсатора напряжение в точке его подключения к динистору возрастает до номинального, динистор открывается и подает напряжение на управляющий электрод симистора. Конденсатор C1 при этом разряжается. Данный момент на диаграмме работы регулятора показан жирной вертикальной чертой. После открытия симистора происходит подача напряжения на двигатель болгарки в первом полупериоде.
При смене полярности переменного тока происходит переход напряжения через ноль, поэтому динистор и симистор закрываются. В отрицательном полупериоде все повторяется, и включение симистора также происходит с задержкой, определяемой параметрами цепочки R1C1. Регулятор даже на холостом ходу работает с некоторой задержкой включения симистора. Это связано с тем, что, хотя момент подачи тока сопротивлением R1 на конденсатор C1 соответствует переходу напряжения через ноль, оно еще должно вырасти до уровня напряжения пробоя динистора. На рисунке ниже показана зависимость мощности, подаваемой на двигатель болгарки, от временных сдвигов управляющих импульсов динистора. В первом случае сопротивление резистора R1 минимальное, поэтому заряд C1 происходит быстро, а во втором — максимальное, поэтому конденсатор заряжается медленнее.
Регулятор оборотов и плавный пуск — для чего нужны
В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:
- регулятор оборотов — прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
- плавный пуск — схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.
Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.
При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.
Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.
При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.
Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов — преимущественно в профессиональных моделях УШМ.
Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.
Разборка болгарки Бош своими руками
Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.
Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.
Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.
Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.
На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.
Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.
Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.
Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.
Как снять ведомую шестерню
Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.
Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.
Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.
На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.
Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.
Как снять ведущую шестерню болгарки Bosch
Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:
- зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
- снимите шайбу поз.59.;
- вытащите ведущую косозубую шестерню поз.27.
Проверьте визуально целостность зубьев шестеренки, пятно контакта.
Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.
В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.
Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.
Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.
Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника
Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму
Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.
Как снять подшипники с ротора болгарки Bosch
Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.
Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.
Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.
Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.
А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.
Разборка болгарки бош
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Основной функцией конденсаторов C1 и C3 является защита и управление микросхемой. Симистор следует подбирать, руководствуясь следующими характеристиками: прямое U должно составлять 400..500 В и прямой ток должен быть не менее 25 А. При таких номиналах радиоэлементов к УПП возможно подключать инструмент с мощностью от 2 кВт до 5 кВт.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
